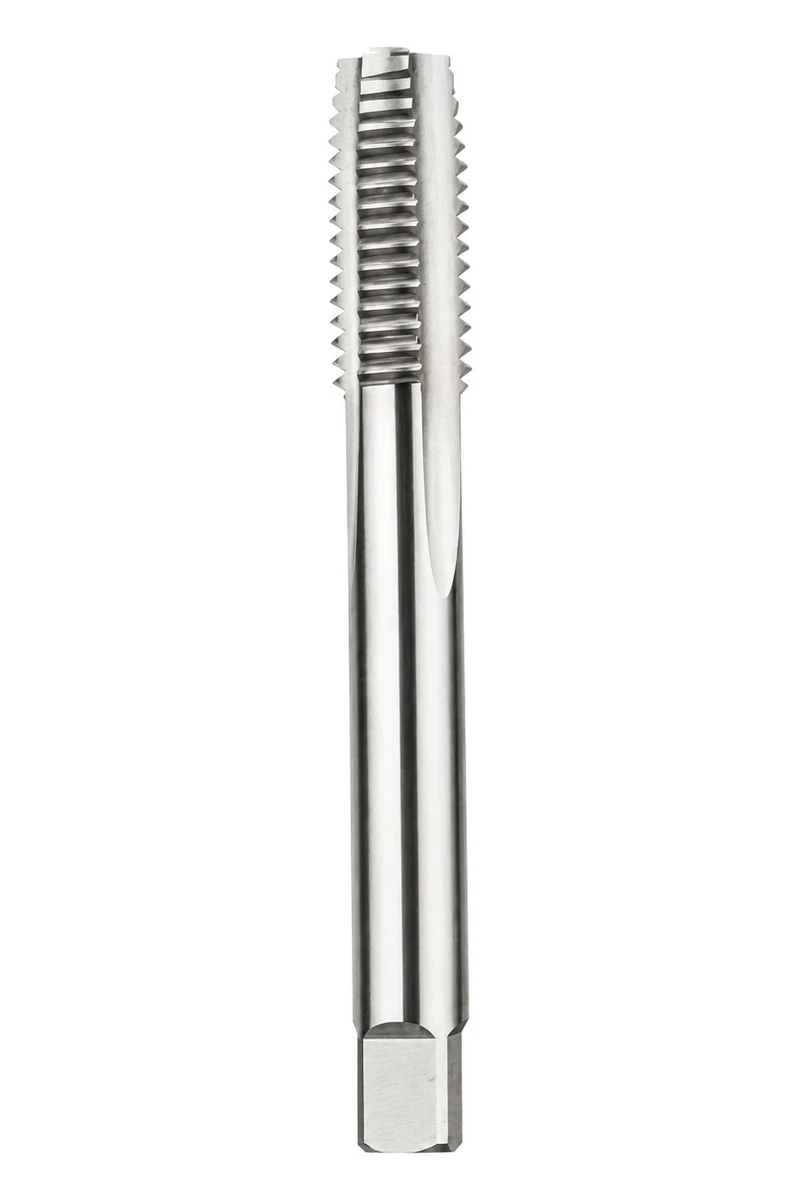

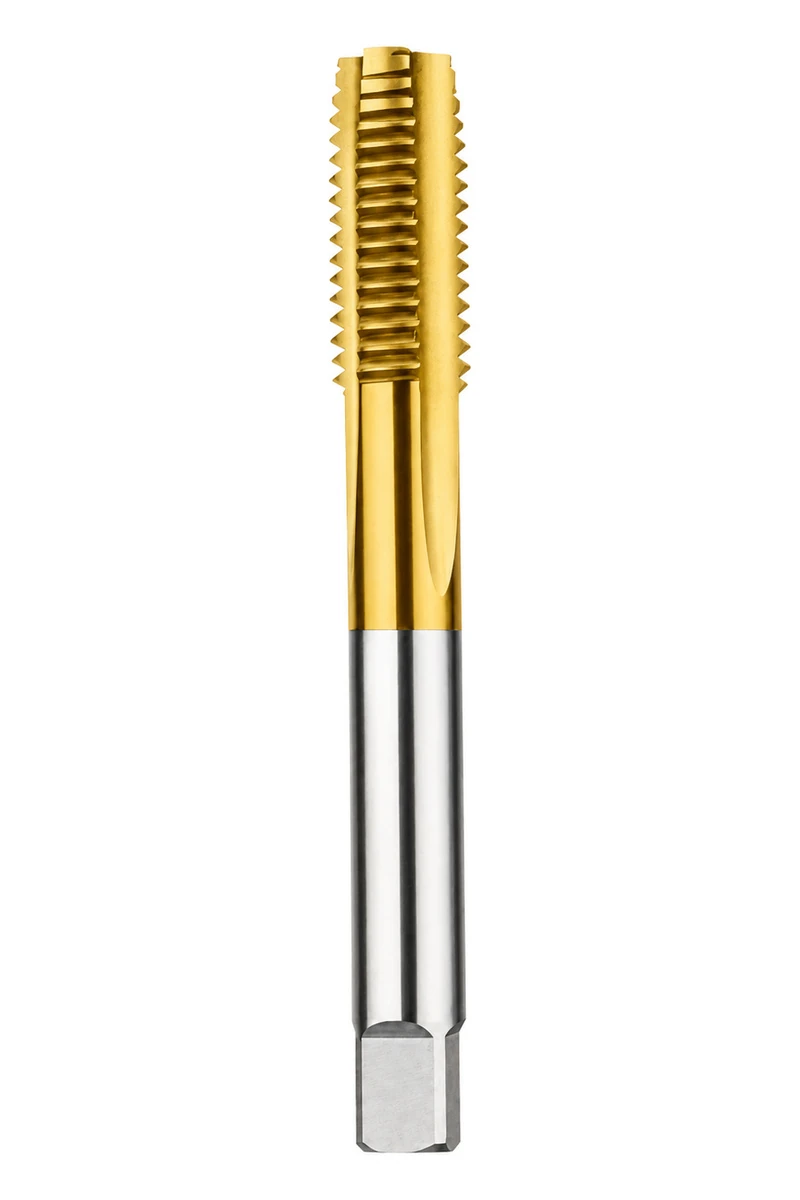

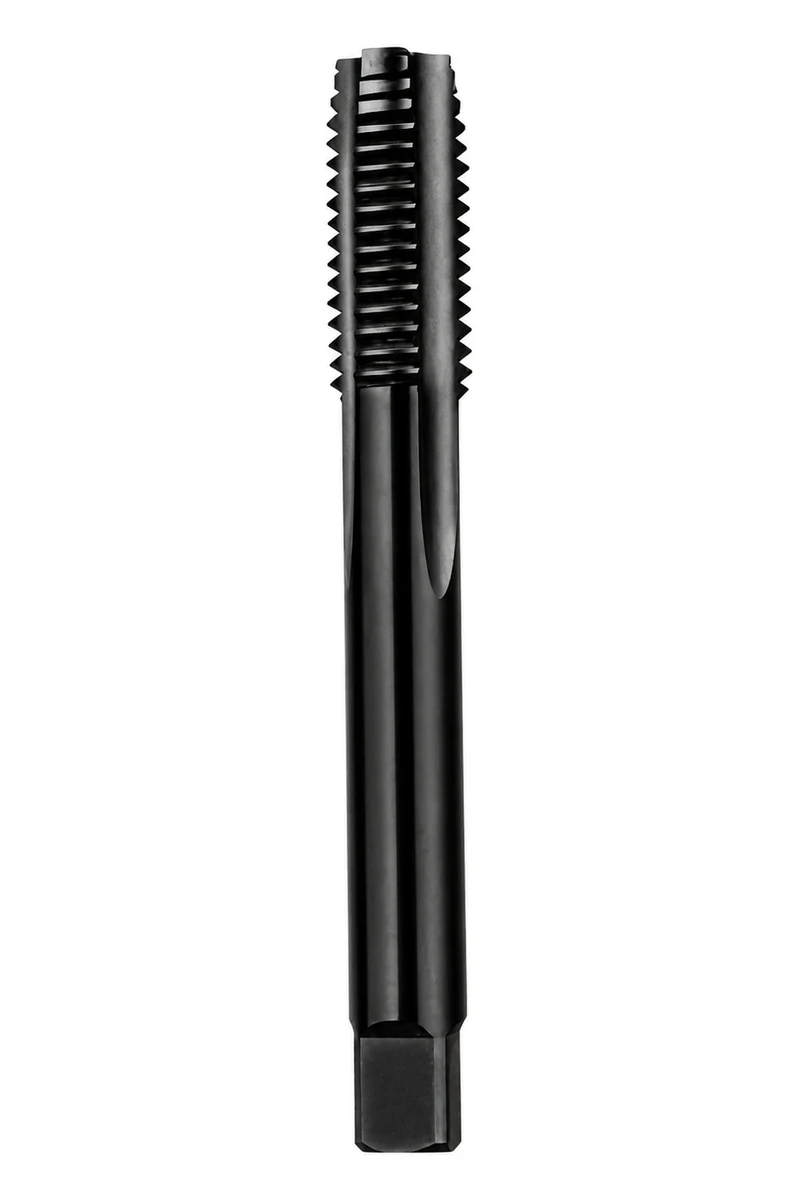

قلاووظ آلي متري HSS بأخاديد مستقيمة
كوّن تشكيلة المقاسات المترية وفق أبعاد الساق والطرف المربع الفعلية، إلى جانب مقاس اللولب.
تضم سلسلة قلاووظ آلي متري HSS بأخاديد مستقيمة 17 تركيبة قطر وخطوة من M2 × 0.4 إلى M30 × 3.5. وهي تشكيلة عامة للموزعين الصناعيين، منفصلة عن سلسلتي الأبعاد DIN 371 وDIN 376، بأخاديد مستقيمة وطرف قيادة مربع.
M2 × 0.4–M30 × 3.517 تركيبة مترية للقطر والخطوة لتنظيم المخزون حسب المقاس.
قطع بأخاديد مستقيمةاختر وفق المادة ونوع الثقب وخلوص الرايش.
قيادة M6: d 6.3 / k 5 mmقارن البُعدين قبل استبدال أداة من سلسلة DIN.
- أخاديد مستقيمة وطرف قيادة مربع.
- مادة HSS ومقطع لولب متري.
- علامة ISO 2 / 6H في مواصفة المنتج.
- الأطوال الكلية المدرجة: 51–138 mm.
اختيار المنتج
المقاسات والأبعاد وواجهة التثبيت
الأبعاد بالمليمتر، باستثناء تسميات اللولب وواجهات القيادة وعدد سنون الدخول. اقرأ أعمدة الجدول بالرجوع إلى الرسم التوضيحي.

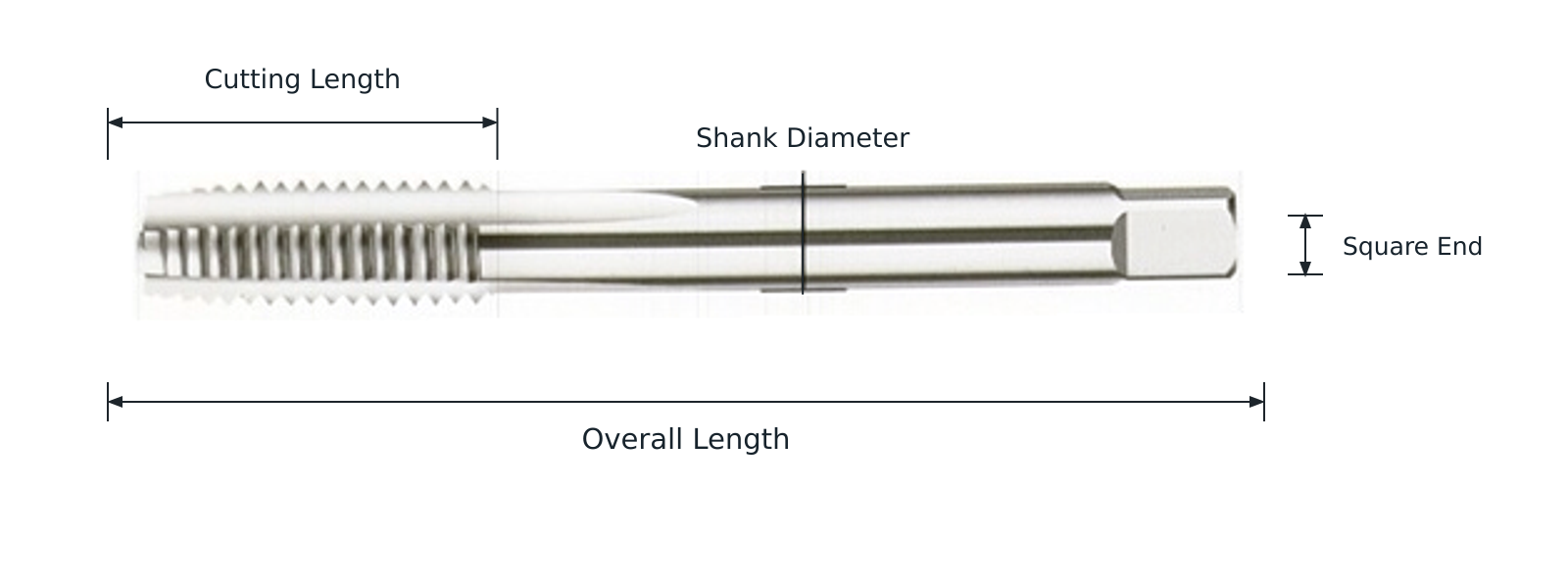

أسماء الأبعاد وأجزاء الأداة
- طول الجزء القاطع/الملولب (Lc)
- قطر الساق (d)
- طرف القيادة المربع (k)
- الطول الكلي (L)
| اللولب / التسمية | الطول الكلي L (mm) | طول الجزء العامل/القاطع Lc (mm) | القطر المدرج d (mm) | المربع / القيادة k (mm) | قطر الثقب التحضيري المرجعي (mm) |
|---|---|---|---|---|---|
| M2x0.4 | 51 | 15 | 2.5 | 2 | 1.6 |
| M2.5x0.45 | 57 | 17 | 2.8 | 2.1 | 2.05 |
| M3x0.5 | 51 | 15 | 3.15 | 2.5 | 2.5 |
| M4x0.7 | 57 | 17 | 4 | 3.15 | 3.3 |
| M5x0.8 | 63 | 20 | 5 | 4 | 4.2 |
| M6x1.0 | 72 | 24 | 6.3 | 5 | 5 |
| M8x1.25 | 72 | 22 | 6.3 | 5 | 6.8 |
| M10x1.5 | 80 | 24 | 8 | 6.3 | 8.5 |
| M12x1.75 | 89 | 29 | 9 | 7.1 | 10.3 |
| M14x2.0 | 95 | 30 | 11.2 | 9 | 12 |
| M16x2.0 | 102 | 32 | 12.5 | 10 | 14 |
| M18x2.5 | 112 | 37 | 14 | 11.2 | 15.5 |
| M20x2.5 | 112 | 37 | 14 | 11.2 | 17.5 |
| M22x2.5 | 118 | 38 | 16 | 12.5 | 19.5 |
| M24x3.0 | 130 | 45 | 18 | 14 | 21 |
| M27x3.0 | 135 | 45 | 20 | 16 | 24 |
| M30x3.5 | 138 | 48 | 20 | 16 | 26.5 |
طابق تجهيز الثقب مع نظام اللولب ومادة المشغولة ومتطلبات القبول المتفق عليها.
في مقاس M6 × 1.0 تبلغ L 72 mm وLc 24 mm وd 6.3 mm وk 5 mm. قارنها بسلسلة DIN قبل اعتماد ماسك العميل الحالي.
أرسل المقاسات والأبعاد التي يحتاجها عميلك.طلب عرض سعر ←
اختيار المنتج
قلاوظ مستقيم: راجع أبعاد التثبيت
طابق الأداة مع القطعة والعملية
اختر هذه السلسلة للولب الداخلي المتري عندما تلائم الأخاديد المستقيمة مادة القطعة وسلوك الرايش. حدّد درجة المادة ونوع الثقب وعمق اللولب الكامل. توفر الأخاديد حيزًا للرايش لكنها لا تسحبه نحو المدخل مثل الأخاديد الحلزونية.
تحقق من شروط الاستخدام
الأخاديد المستقيمة لا تعني حصر الاستخدام في الثقوب النافذة. يتوقف استخدامها في الثقوب العمياء على جزء الدخول وحيز الرايش والمادة. طول القطع ليس عمق اللولب الكامل، والقطر الاسمي وحده لا يحدد سرعة التشغيل.
عند الانحشار، راجع قطر الثقب وحالته وحيز الرايش والتزييت والمحاذاة وفق المادة الفعلية. تُعرّف معالجة السطح بالمواصفة لا باللون. ولتجديد مقاس واحد، احتفظ بسلسلته وخطوته وأبعاده المعتمدة.
اختيار المنتج
المقارنة مع الأنواع القريبة
| نوع المنتج | الفارق المطلوب التحقق منه |
|---|---|
| قلاووظ آلي بأخاديد مستقيمة DIN 371 | عند استبدال ذكر بأخاديد مستقيمة، حدّد أبعاد ساق سلسلة DIN 371. |
| قلاووظ آلي بأخاديد مستقيمة DIN 376 | حدّد النوع ذا الساق المخفضة والأخاديد المستقيمة، مع أبعاد القيادة في الطلب. |
| قلاووظ آلي متري HSS بمقدمة حلزونية | اترك مخرجًا للرايش عند اختيار ذكور مترية للثقوب النافذة. |
اربط نوع الأداة بتسمية اللولب ومرجع الأبعاد. تشابه المقاس الاسمي أو شكل القيادة لا يعني قابلية الاستبدال.
اختر تجهيز الثقب وظروف القطع معًا
ذكر قلاووظ آلي HSS بأخاديد مستقيمة للولب الداخلي المتري.
- أخاديد مستقيمة وساق أسطوانية وطرف مربع.
- التطبيقات المدرجة تشمل ماكينات اللولبة التقليدية والمثاقب العمودية.
- للثقوب النافذة أو العمياء، تحقق من العمق وخلوص الرايش.
المقاس الاسمي لا يثبت الملاءمة لكل مادة أو عمق ثقب أعمى. اختر التزييت وحيز الرايش وفق العمق المطلوب.
العلامات الفنية ومواصفة المادة
| نظام اللولب | متري (M) |
|---|---|
| زاوية مقطع اللولب | 60° |
| علامة المادة | HSS |
| مواصفة مادة الأداة | HSS |
| علامة التفاوت/التسمية | ISO 2 / 6H |
| علامة جزء الدخول/الشطف | B 4–5 |
تعريف مقاسات اللولبة التقليدية بوضوح
ابدأ تخطيط طلب HSS بتسمية مترية كاملة. الأخاديد المستقيمة والحلزونية والمقدمة الدافعة للرايش أشكال مختلفة. اربط كل مقاس بطوله وساقه وطرفه المربع في طلبات التجديد.
تشغيل طرف المشغولة
طرف المشغولة مسنود في محطة التشغيل.
إسناد الأداة وترتيب حجر الجلخ
تظهر الصورة أداة مسنودة وحجر جلخ وسائل تبريد.
تغذية الأجزاء ونقلها
تظهر الأجزاء موضوعة داخل ترتيب التغذية للمناولة.
تثبيت الأداة بجوار حجر الجلخ
الأداة مثبتة بجوار حجر التشغيل مع سائل التبريد.
محطة مغلقة لتشغيل الأدوات
تظهر الأدوات وتجهيزات التثبيت داخل الحجرة.
مناولة الأجزاء بفهرسة مواضعها
تظهر الصورة الأجزاء مثبتة في مواضع مفهرسة.
محطة عمل وصينية تجميع
توجد في منطقة الماكينة صينية لأجزاء طويلة.
تشكيلة عملية للأخاديد المستقيمة
لا تكفي قائمة الأقطار المترية لتشكيلة الورشة. طابق شكل الأخاديد والخطوة وطول القطع وأبعاد القيادة مع أعمال العملاء. تعرض الصور بيئة الإنتاج، بينما يحدد جدول المواصفات الأداة المطلوبة.
رفوف التخزين ومنطقة الماكينات
توضح رفوف الورشة ترتيب مناولة الأجزاء.
ماكينة مغلقة ولوحة تحكم
توضح حجرة الماكينة وأدوات التحكم ترتيب محطة العمل.
صفوف الماكينات وممر الوصول
يوضح المنظر العام ترتيب الماكينات على جانبي الممر.
محطات عمل بمحاذاة الممر
تقع محطات الماكينات بجوار ممر محدد العلامات.
الممر المركزي للورشة
يتيح الممر المركزي رؤية صفوف الماكينات.
ماكينات مغلقة وخطوط الخدمات
تظهر حجرات الماكينات وخطوط الخدمات العلوية.
مساحة وصول العامل وصواني الأجزاء
يظهر العمال والصواني بجوار الماكينات.
المعدات ومساحة العمل المحيطة
تظهر مساحة العمل المحيطة بالمعدات.
خط الماكينات من جهة الممر
يظهر من الممر تسلسل محطات العمل.
العمال في محطات الماكينات
يظهر العمال في مواقع عملهم.
منطقة معدات تشغيل الأدوات
توضح الصورة ترتيب المعدات في منطقة عمل مخصصة.
صفوف الماكينات وتنظيم الورشة
يوضح المنظر الواسع ترتيب الماكينات ومساحات الوصول.
الجودة وقبول العينات
أولويات القبول: قلاووظ آلي متري HSS بأخاديد مستقيمة
- القطر والخطوة المتريان مقابل بند الطلب
- حالة حافة القطع وهوية الأخاديد المستقيمة
- الطول الكلي وقطر الساق وتوافق الطرف المربع
ركز قبول العينة على تسمية اللولب وطول الجزء القاطع وواجهة الساق المستديرة والطرف المربع. فحص المقاس الاسمي وحده لا يثبت قابلية الاستبدال بمخزون DIN لدى العميل.
استخدم البنود التالية لتحديد متطلبات قبول العينة والطلب.
| بند المراجعة | ما يجب الاتفاق عليه | مخاطر الشراء المعالجة |
|---|---|---|
| تحديد اللولب | المقاس الاسمي والخطوة المطلوبة ومتطلبات اللولب النهائي | تجنب اختيار نظام لولب أو خطوة غير صحيحة |
| الأبعاد والتثبيت | في مقاس M6 × 1.0 تبلغ L 72 mm وLc 24 mm وd 6.3 mm وk 5 mm. قارنها بسلسلة DIN قبل اعتماد ماسك العميل الحالي. | تجنب عدم توافق الماسك أو نقص الوصول أو الاستبدال غير المقصود |
| تحديد الشكل الهندسي | ركز قبول العينة على تسمية اللولب وطول الجزء القاطع وواجهة الساق المستديرة والطرف المربع. فحص المقاس الاسمي وحده لا يثبت قابلية الاستبدال بمخزون DIN لدى العميل. | تجنب خطأ شكل الأداة أو تسمية اللولب أو واجهة القيادة |
| خطة قبول العينات | الاتفاق على الرسم المرجعي وطريقة القبول ومتطلبات أخذ العينات للتطبيق | ربط اعتماد العينة ومراجعة إعادة الطلب بالمنتج نفسه |
تغليف حسب المقاس المتري
قد تختلف الخطوة وأبعاد القيادة بين أدوات مستقيمة متشابهة الشكل. حدّد المقاسات والكميات لكل حجرة أو عبوة لتسهيل تعريفها في المخزن دون فتح التشكيلة كاملة. استخدم صور التغليف للاتفاق على العرض المطلوب.
حوّل الاختيار إلى قائمة شراء واضحة
كوّن تشكيلة المقاسات المترية وفق أبعاد الساق والطرف المربع الفعلية، إلى جانب مقاس اللولب.
الاختيار وأسئلة الشراء
أسئلة المنتج
ما الفرق بين الأخاديد المستقيمة والحلزونية؟
توفر الأخاديد المستقيمة حيزًا للرايش بطول الأداة، وتساعد الحلزونية على سحبه نحو الساق. اختر وفق المادة ونوع الثقب وعمقه؛ تشابه اللولب الاسمي لا يكفي للاستبدال.
هل تُستخدم هذه السلسلة المستقيمة في ثقب أعمى؟
بعد التحقق من جزء الدخول وخلوص القاع وسلوك الرايش في المادة المعنية. حدّد عمق الحفر وعمق اللولب الكامل المطلوب كليهما.
هل أبعاد M6 مماثلة لأداة DIN 371 M6؟
لا. ساق هذا المقاس M6 × 1.0 تساوي 6.3 mm وطرفه المربع 5 mm، بينما المدرج لسلسلة DIN 371 M6 هو 6 mm و4.9 mm. افحص واجهة الماسك كاملة.
ما الخطوات المترية المدرجة؟
يتضمن الجدول 17 تركيبة من M2 × 0.4 إلى M30 × 3.5. اطلب تسمية القطر والخطوة كاملة، ولا تستنتج خطوات دقيقة إضافية من نطاق الأقطار.
هل يعني الطرف المربع أنه طقم قلاووظ يدوي؟
لا. هذه سلسلة أدوات آلية بمقاسات مفردة. الطرف المربع لا يحدد تسلسلًا يدويًا من ثلاث قطع.
كيف يحدد الموزع طلبات التجديد لهذه السلسلة؟
اذكر اللولب والمادة وأبعاد L/Lc/d/k المعتمدة، ثم الكمية والتغليف لكل مقاس. افصل السلسلة العامة عن DIN 371 وDIN 376 في قائمة إعادة الطلب.
استفسار المنتج
أرسل قائمة المقاسات المترية ذات الأخاديد المستقيمة
اذكر المقاسات والخطوات المترية وأبعاد الماسك ومادة القطعة والكميات.
