Brocas de centrar tipo A
Asiento cónico de apoyo sin avellanado protector adicional. Once configuraciones con diámetros piloto de 1 a 12,5 mm.
HERRAMIENTAS PARA TORNEADO Y RECTIFICADO INDUSTRIAL

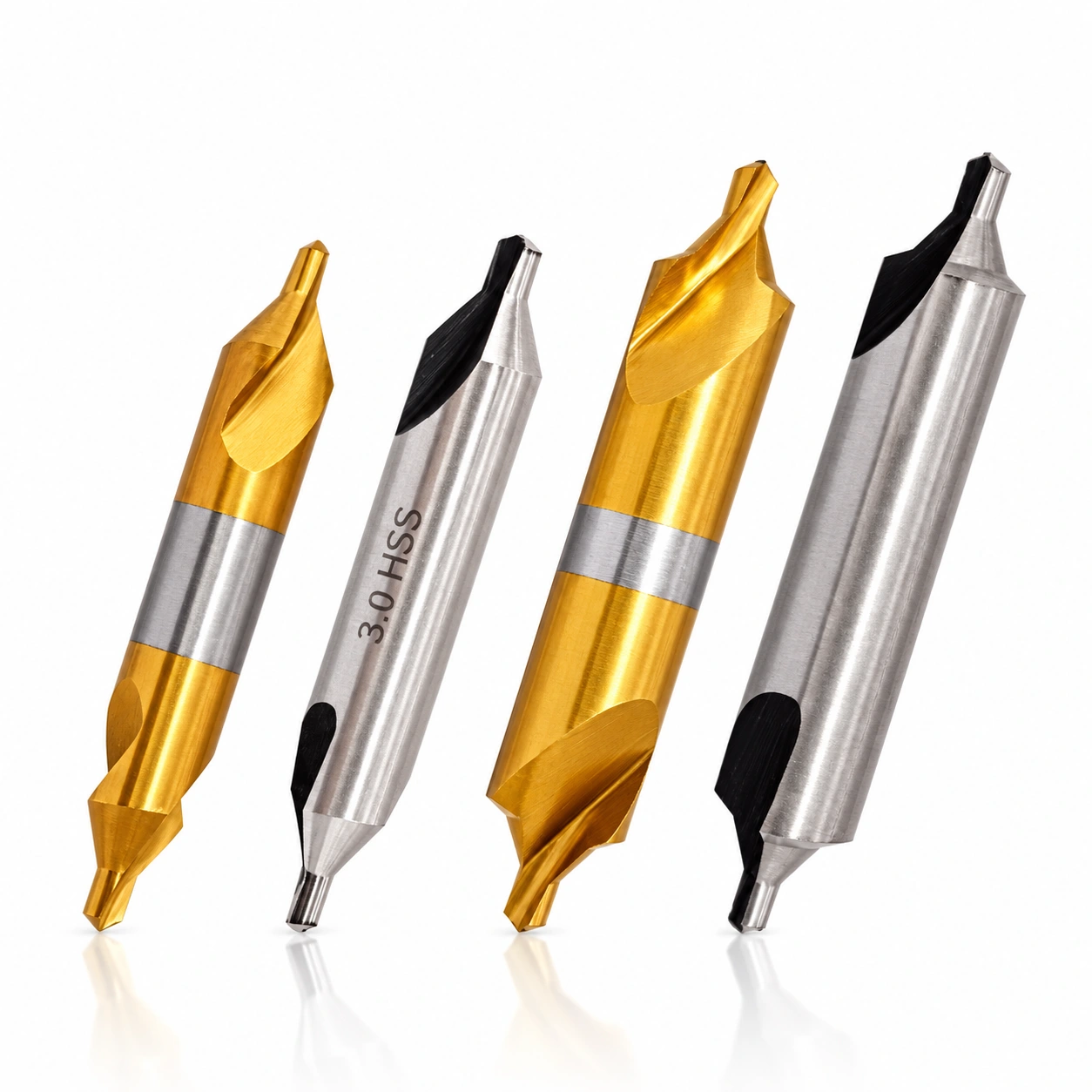

Brocas de centrar HSS
Brocas de centrar HSS para torneado y rectificado, con formas A y B y 22 configuraciones métricas para seleccionar el perfil del agujero de centro y las dimensiones que exige cada pieza.
- Taladrado y avellanado combinados en una herramienta HSS.
- Formas A y B para distintos perfiles de entrada.
- Veintidós configuraciones con dimensiones métricas definidas.
Seleccione la geometría completa de la broca
Elija la broca de centrar por su fila dimensional completa. El cuerpo, la longitud total y la longitud de estría influyen en la sujeción y el acceso; la forma elegida determina la entrada del agujero de centro en la pieza.
- Diámetro piloto y diámetro del cuerpo por separado.
- Longitud total y longitud de estría diferenciadas.
- Cono de apoyo de 60° separado de la punta piloto.
Elija la forma de su broca de centrar

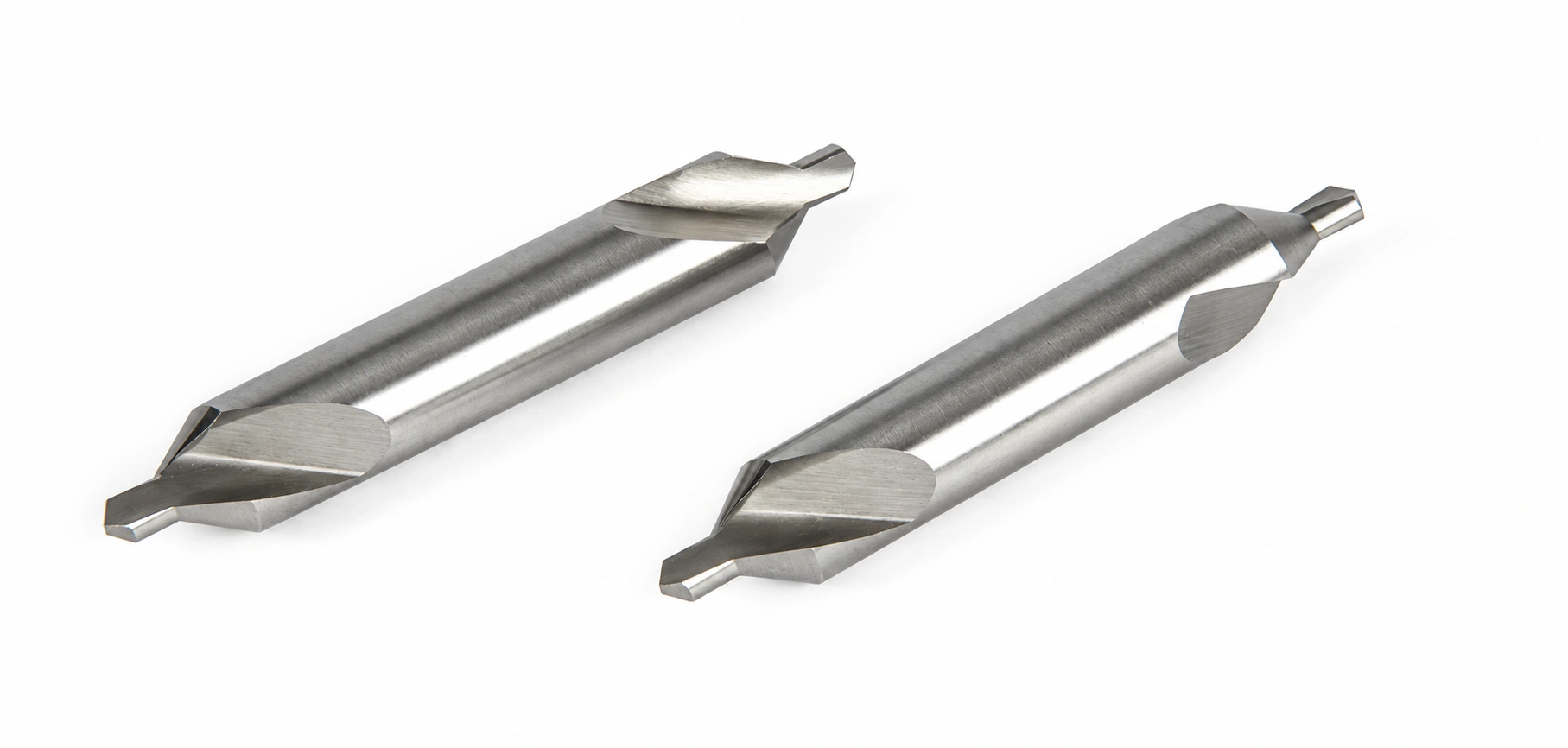

Las brocas de centrar HSS de AXIMET combinan el taladrado piloto y el avellanado para crear el asiento de apoyo del punto de máquina. También llamadas brocas de centro o brocas de centraje, se utilizan en ejes y otros componentes mecanizados entre puntos. Para seleccionar una broca de centro para torno, empiece por el perfil indicado en el plano de la pieza y después elija las dimensiones adecuadas para la herramienta y el portaherramientas.
La gama incluye once configuraciones de forma A y once de forma B. Cada forma tiene sus propias combinaciones de cuerpo y longitudes: compartir diámetro piloto no convierte dos herramientas en intercambiables. En reposiciones de producción y pedidos para distribución, mantenga la forma junto a las cuatro dimensiones.
Brocas de centrar tipo B
Asiento de apoyo con un avellanado protector adicional en la entrada. Once configuraciones con diámetros piloto de 1 a 10 mm.
Medidas de brocas de centro y tablas dimensionales
Utilice esta tabla de brocas de centro para identificar una configuración concreta. Todas las dimensiones se expresan en milímetros y cada fila corresponde a una herramienta de la forma indicada.
- d1 — Diámetro piloto: diámetro de la pequeña broca situada en el extremo.
- d2 — Diámetro del cuerpo: diámetro mayor, relevante para la sujeción y el espacio disponible.
- l1 — Longitud total: longitud completa de la herramienta entre sus extremos.
- l2 — Longitud de estría: dimensión de la estría identificada en el dibujo correspondiente.

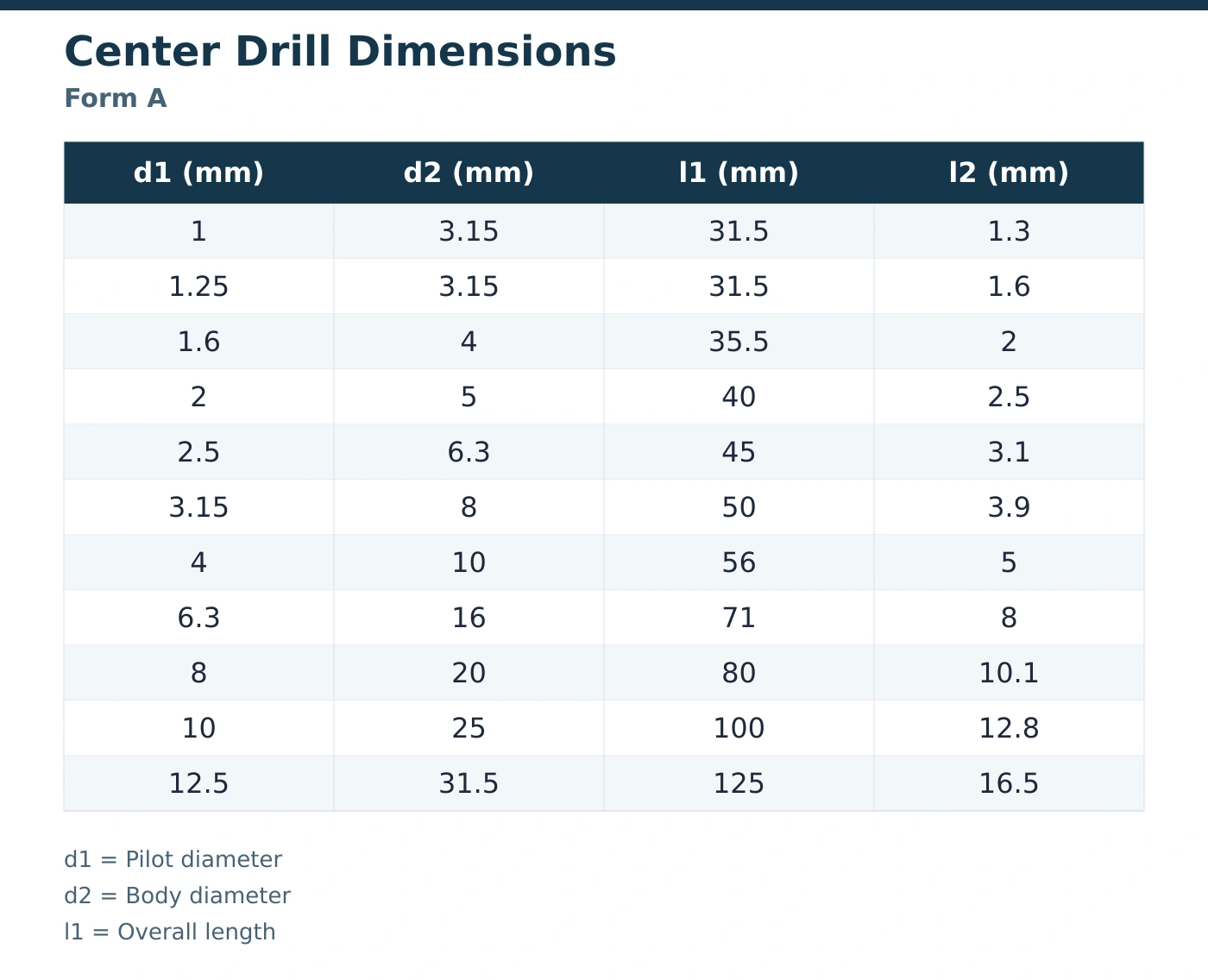

Medidas de la forma A
| Piloto d1 (mm) | Cuerpo d2 (mm) | Longitud total l1 (mm) | Longitud de estría l2 (mm) |
|---|---|---|---|
| 1 | 3,15 | 31,5 | 1,3 |
| 1,25 | 3,15 | 31,5 | 1,6 |
| 1,6 | 4 | 35,5 | 2 |
| 2 | 5 | 40 | 2,5 |
| 2,5 | 6,3 | 45 | 3,1 |
| 3,15 | 8 | 50 | 3,9 |
| 4 | 10 | 56 | 5 |
| 6,3 | 16 | 71 | 8 |
| 8 | 20 | 80 | 10,1 |
| 10 | 25 | 100 | 12,8 |
| 12,5 | 31,5 | 125 | 16,5 |

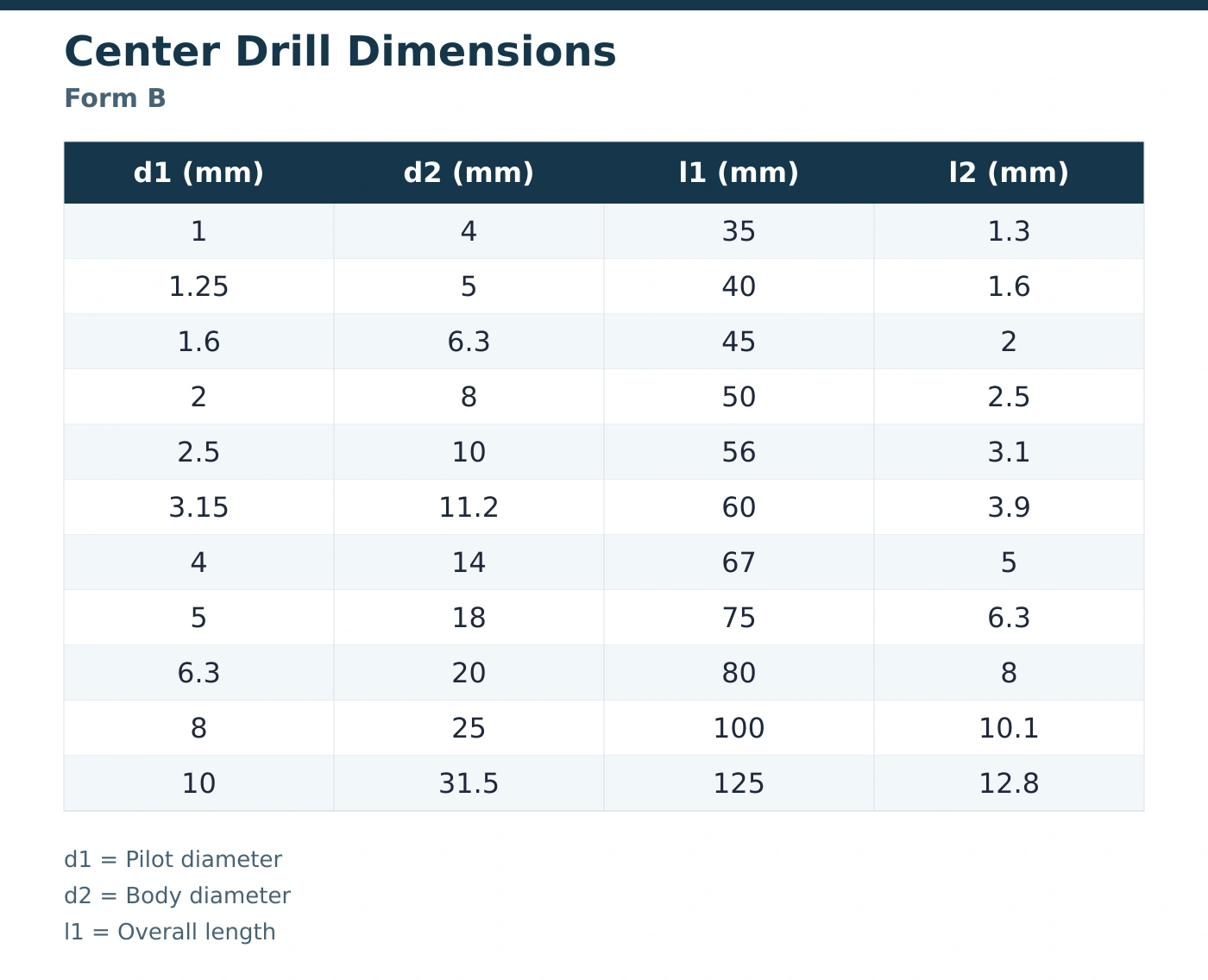

Medidas de la forma B
| Piloto d1 (mm) | Cuerpo d2 (mm) | Longitud total l1 (mm) | Longitud de estría l2 (mm) |
|---|---|---|---|
| 1 | 4 | 35 | 1,3 |
| 1,25 | 5 | 40 | 1,6 |
| 1,6 | 6,3 | 45 | 2 |
| 2 | 8 | 50 | 2,5 |
| 2,5 | 10 | 56 | 3,1 |
| 3,15 | 11,2 | 60 | 3,9 |
| 4 | 14 | 67 | 5 |
| 5 | 18 | 75 | 6,3 |
| 6,3 | 20 | 80 | 8 |
| 8 | 25 | 100 | 10,1 |
| 10 | 31,5 | 125 | 12,8 |
Las dos herramientas con piloto de 2 mm muestran por qué importa la fila completa. La forma A combina un cuerpo de 5 mm, una longitud total de 40 mm y una longitud de estría de 2,5 mm. En la forma B, el cuerpo es de 8 mm y la longitud total de 50 mm, con los mismos 2,5 mm de estría. Al cambiar de forma cambian tanto la entrada del agujero de centro como las dimensiones de la herramienta, aunque d1 siga siendo 2 mm.
También hay medidas contiguas que comparten dimensiones de sujeción. En la forma A, los pilotos de 1 y 1,25 mm tienen un cuerpo de 3,15 mm y una longitud total de 31,5 mm, pero sus longitudes de estría son de 1,3 y 1,6 mm. Una descripción que omita el piloto y la estría perdería esa diferencia. Incluya los cuatro campos al pedir un repuesto o comparar ofertas.
Para una necesidad fuera de estas filas, envíe las dimensiones requeridas en la consulta. Una medida incluida en una forma no establece la misma configuración en la otra: el piloto de 5 mm pertenece a la fila de forma B indicada y el piloto de 12,5 mm a la correspondiente fila de forma A. Cada combinación debe conservarse con su propia forma.
La geometría que identifica la herramienta
Sección piloto:
produce el pequeño agujero bajo el asiento de apoyo; su diámetro es una medida de selección independiente.
Sección cónica de corte:
forma el asiento que sitúa la pieza sobre el punto de máquina durante el mecanizado.
Entrada de forma A:
mantiene una entrada sencilla cuando el plano no exige un avellanado protector adicional.
Entrada de forma B:
añade un avellanado protector exterior al cono de trabajo cuando se especifica ese perfil.
Cuerpo de mayor diámetro:
aporta la dimensión principal de sujeción; varía entre formas incluso con pilotos del mismo diámetro.
Longitudes diferenciadas:
l1 describe la longitud total y l2 la longitud de estría; ambas conservan su función en la especificación.
Especifique el perfil del agujero de centro
En una broca de centrar de 60 grados, esa referencia describe el ángulo incluido del cono de apoyo. La punta de corte de la pequeña sección piloto es otra característica y tiene su propia geometría. Indicar únicamente «broca de 60°» deja sin definir la forma y las dimensiones necesarias para la compra.
Incluya la forma A o B, el ángulo de apoyo y el plano de la pieza cuando el pedido deba responder a un perfil concreto. Si su especificación cita DIN 333, adjunte la referencia exacta y la revisión del plano para evaluar el requisito. La referencia de una norma en una consulta debe contrastarse con la configuración solicitada.
Ajuste la longitud al portaherramientas
La longitud total influye en el acceso a la pieza y la posición del portaherramientas. Por eso debe acompañar a los dos diámetros en una reposición exacta. La longitud de estría es una dimensión diferente: l2 representa la estría señalada en el dibujo de la broca, no una profundidad especificada para el agujero de centro.
Defina el agujero terminado mediante el plano de la pieza. Así podrá comparar una reposición compacta con otra herramienta descrita sólo por el diámetro piloto sin confundir alcance, sujeción y profundidad del centro.
Seleccione HSS según la pieza
Esta gama está formada por brocas de centro HSS, de acero rápido. Para valorar una aplicación, indique el grado del material de la pieza y su dureza, si la conoce, junto con la operación de centrado y la especificación de la herramienta actual. Estos datos describen mejor el trabajo que una indicación general como «para metal».
Si su especificación de compra exige una aleación o un recubrimiento concreto, inclúyalo expresamente. Un requisito de HSS aleado con cobalto o de metal duro necesita una valoración específica del producto solicitado. El color de una herramienta no identifica su grado de acero ni su recubrimiento; utilice la designación técnica requerida para comparar alternativas.
Brocas de centrar para torneado y rectificado
La aplicación más útil para seleccionar una broca describe la función del agujero de centro en el proceso. Un eje que se tornea, una pieza que pasa a rectificado y una reposición de mantenimiento pueden utilizar herramientas de aspecto similar, pero requieren referencias distintas de plano y montaje. Seleccione la geometría de apoyo y después compruebe las dimensiones disponibles en la máquina.
Torneado de ejes entre puntos
En ejes de acero torneados entre puntos, la broca debe producir el apoyo definido para la pieza. La forma A corresponde a una entrada sencilla; la forma B responde a un plano que incluya un avellanado protector. Entregue a compras la forma y la fila dimensional elegidas junto con la referencia de la pieza. La reposición quedará vinculada al asiento requerido y a una configuración identificable.
Piezas que pasan a rectificado
Cuando una pieza torneada se rectifica después entre puntos, el requisito del agujero de centro continúa durante el recorrido de fabricación. Seleccione la herramienta según el plano utilizado en la siguiente operación, incluido el perfil de entrada. Si se requiere forma B, conserve esa información en el pedido. Torneado y rectificado dispondrán así de la misma referencia cuando haya que reponer la herramienta de la operación anterior.
Repuestos para taller y mantenimiento
Un taller que trabaja con varios diámetros de eje necesita repuestos compatibles con su portaherramientas y con el centro especificado para cada pieza. Una herramienta de referencia intacta, su dibujo o una especificación de compra permiten identificar forma, cuerpo y longitudes. Si el piloto está desgastado o roto, recurra al plano de la pieza para determinar la medida. Distinga una reposición habitual de una solicitud para modificar el agujero de centro.
Centrado en producción recurrente
Para una operación repetitiva, seleccione la broca con el plano vigente de la pieza y el montaje aceptado en la máquina. Registre las dimensiones completas junto al requisito de producción para conservar forma y alcance en la siguiente compra. Si el proceso incorpora otro material o una dureza diferente, descríbalo en la consulta. Ese cambio requiere revisar la aplicación antes de reutilizar la especificación anterior.
¿Broca de centrar o broca de puntear?
La elección depende de la operación y de la geometría que se necesita obtener. Una broca de centrar para metal produce un piloto y un asiento cónico que permiten apoyar la pieza sobre un punto de máquina. Una broca de puntear establece la posición inicial para una perforación posterior. Aunque algunos nombres comerciales se parezcan, cada tarea necesita su propia especificación.
| Familia de herramienta | Necesidad de compra | Datos principales de selección |
|---|---|---|
| Broca de centrar para metal | Agujero de centro que apoya la pieza durante el mecanizado | Forma, ángulo de apoyo, piloto, cuerpo y longitudes |
| Broca de puntear, incluido el punteado NC | Localización inicial para una broca posterior | Ángulo y diámetro de punteado en relación con la siguiente herramienta |
| Broca autocentrante con guía y muelle | Taladro piloto guiado por un herraje, como una bisagra | Casquillo guía, abertura del herraje y diámetro piloto |
| Conjunto de broca y avellanador para madera | Taladro piloto y alojamiento para un tornillo de madera | Tamaño del tornillo, ajuste del piloto y geometría del avellanado |
Para compras de suministro industrial, describa la herramienta como broca de centrar o broca combinada de taladrar y avellanar, con su forma y dimensiones métricas. El asiento de apoyo es el rasgo decisivo cuando la pieza se mecaniza entre puntos. Si sólo se necesita localizar el inicio de un taladrado posterior, evalúe la especificación de la broca de puntear.
Los distribuidores que atienden a clientes industriales y de ferretería necesitan conservar estas diferencias en sus descripciones. Una broca autocentrante para bisagras utiliza una guía para el herraje y no sustituye a una broca de centro para torno. Del mismo modo, un conjunto seleccionado para un tornillo de madera no define el apoyo requerido por un eje metálico. Indique la tarea final junto a las dimensiones para que la consulta identifique la familia correcta.
Configure medidas individuales y juegos
Empiece por el uso o la presentación que necesita. Un comprador de producción puede requerir una sola fila dimensional de forma recurrente; un distribuidor industrial, varios diámetros piloto en cantidades distintas. Un juego propuesto necesita una lista de contenido por herramienta. Cada caso corresponde a una configuración de compra diferente, aunque parta de las mismas tablas de formas A y B.
Reposiciones exactas para producción
Indique primero la forma y después d1, d2, l1 y l2 en milímetros. Una descripción completa sería: «HSS, forma A; piloto de 2 mm; cuerpo de 5 mm; longitud total de 40 mm; longitud de estría de 2,5 mm», seguida de la cantidad. Esta descripción identifica la configuración sin depender de una numeración comercial o del aspecto de la herramienta.
Al comparar un sustituto, revise cada cambio frente al portaherramientas y al plano de la pieza. La forma B con piloto de 2 mm tiene un cuerpo de 8 mm y una longitud total de 50 mm. Además del cambio dimensional, cambia la entrada del centro. Presente las alternativas permitidas en líneas separadas para distinguir la reposición exacta de una modificación propuesta.
En compras recurrentes, conserve la fila dimensional y la revisión del plano de la pieza en la especificación de compra. Si varias máquinas utilizan brocas diferentes, asigne las cantidades por configuración. Así cada repuesto tendrá un destino definido y la comparación de precios responderá al mismo producto cuando el pedido combine ambas formas.
Existencias por medida para distribución
Para reponer brocas de centro al por mayor o al mayoreo, distribuya las cantidades según las formas y medidas que solicitan sus clientes. Dos diámetros piloto próximos no tienen por qué requerir la misma cantidad. Tampoco un diámetro conocido implica el mismo cuerpo en ambas formas. Separe las líneas de forma A y forma B para que la selección comience por el perfil del centro requerido.
Por ejemplo, la forma A con piloto de 2,5 mm tiene un cuerpo de 6,3 mm y una longitud total de 45 mm. Con ese mismo piloto, la forma B tiene un cuerpo de 10 mm y una longitud total de 56 mm. Si incorpora ambas al surtido, conserve esos datos en el pedido y en la descripción destinada a la venta.
Las medidas mayores también requieren decidir su cantidad por separado. La tabla de forma A llega a un piloto de 12,5 mm, con cuerpo de 31,5 mm y longitud total de 125 mm. La forma B llega a un piloto de 10 mm con ese mismo cuerpo y longitud total, pero distinta estría y entrada. Seleccione existencias según la configuración utilizada por sus clientes.
Defina cada herramienta del juego
Desglose la forma, el piloto, el cuerpo, la longitud total, la longitud de estría y el número de herramientas de cada posición. El número total de piezas o una descripción como «juego de brocas de centro de 1–10 mm» no define el contenido: faltan las medidas intermedias, las formas incluidas y la cantidad de cada una.
Una consulta puede incluir las filas de forma A con pilotos de 1, 2 y 4 mm, cada una con sus dimensiones completas y su cantidad. Otra puede reunir únicamente forma B. Son ejemplos para describir un contenido solicitado; la selección depende de su producción o de la demanda de sus clientes. Añada las medidas duplicadas de forma expresa cuando una configuración se utilice con mayor frecuencia.
En un juego que combine formas, agrupe el contenido bajo los encabezados forma A y forma B. Si la descripción exterior destaca sólo el intervalo de pilotos, incluya también el desglose completo en la información solicitada para la etiqueta. Quien elija un repuesto tendrá a mano la forma y el cuerpo, además del diámetro pequeño.
Describa el embalaje y el etiquetado requeridos
Envíe el formato de embalaje que necesita, las herramientas por envase y la agrupación por medida, forma o juego. Para pedidos destinados a reventa, aporte el texto solicitado para el producto, las dimensiones que deben figurar, el idioma, los datos de código de barras y los archivos gráficos correspondientes. Adjunte estos requisitos a la lista de herramientas para evaluar el conjunto de la solicitud.
Si necesita envases de medidas individuales y juegos en la misma consulta, separe sus cantidades por presentación. Aclare si la unidad solicitada significa herramientas, envases o juegos, ya que cambia la cantidad total. Una solicitud de marca propia debe incluir el contenido de la etiqueta y el embalaje requerido. Revise conjuntamente la presentación solicitada y la configuración cotizada antes de formalizar el pedido.
Incluya la aplicación y las prioridades de compra
Para valorar la correspondencia técnica, adjunte el plano del centro e identifique el material de la pieza, la dureza conocida, la operación y la herramienta actual. Una descripción completa permite evaluar tanto el ajuste en máquina como el perfil obtenido. Si busca un proveedor de brocas de centro para varias referencias, presente cada necesidad de forma independiente.
Indique la cantidad del pedido inmediato y, cuando resulte útil, una previsión separada de reposiciones. Añada destino y fecha requerida para que la consulta refleje su calendario de compra. El precio de una broca de centrar debe compararse con la misma forma, cuatro dimensiones, cantidad y presentación; agrupar configuraciones distintas bajo una sola línea impide una comparación equivalente.
Si se rompe la punta piloto
Antes de sustituir un piloto roto por otro mayor, revise el plano: aumentar d1 modifica el agujero de centro. Incluya en la consulta la forma y las dimensiones de la herramienta averiada, el material de la pieza y lo observado durante la operación. Compruebe alineación, sujeción y estado de los filos, junto con las condiciones de corte indicadas para el montaje y el material. Una rotura no demuestra por sí sola que el diámetro elegido sea insuficiente.
Revise las condiciones en la máquina antes de repetir el trabajo. La velocidad y el avance deben ajustarse a la herramienta, la pieza y el montaje; una cifra universal de revoluciones no describe todas esas variables. Si solicita evaluar otra configuración, sepárela de la reposición original y conserve el requisito del agujero terminado como criterio de comparación.
Cómo verificar una muestra antes de repetir el pedido
Si su proceso de aprobación incluye una muestra, registre primero la forma A o B y los valores d1, d2, l1 y l2 de la fila seleccionada. Compare la herramienta con esa referencia y evalúe el centro obtenido frente al plano de su pieza en el montaje previsto. Acuerde las condiciones de evaluación y los criterios de aceptación antes de utilizar el resultado para aprobar una compra posterior.
Conserve el plano, su revisión, la configuración evaluada y el resultado de aceptación para describir el pedido siguiente. En la recepción de un lote, utilice las dimensiones y los criterios acordados para comprobar su correspondencia con esa referencia. Una denominación como número 1 o número 4 requiere una tabla dimensional contrastada: no permite homologar por sí sola una medida métrica.
Incluya la configuración y la cantidad de la muestra solicitada en una línea separada del pedido de volumen. Las condiciones y costes de una solicitud de muestra se tratan en la cotización; el requisito técnico aceptado debe quedar vinculado a las dimensiones del pedido posterior.
Prioridades de compra
Compare la aplicación, la compatibilidad con el equipo y la configuración del suministro al preparar su solicitud.
Seleccione el perfil del agujero de centro
Elija forma A o B según el centro requerido. Mantenga esa elección junto a la configuración dimensional completa al solicitar repuestos.
Distinga las cuatro dimensiones
Compare por separado piloto, cuerpo, longitud total y estría. Compruebe sujeción y acceso en el montaje previsto de torneado o rectificado.
Separe medidas individuales y juegos
Desglose configuraciones y cantidades para producción o distribución. Especifique el contenido del juego solicitado; una fotografía de grupo no identifica cada herramienta incluida.
Preguntas frecuentes
01¿Qué es una broca de centrar?
Una broca de centrar combina una pequeña sección piloto y una sección cónica de corte para formar el agujero de centro que apoya una pieza durante el mecanizado entre puntos. Se utiliza en operaciones de torneado y rectificado que requieren ese asiento. Las brocas de centro HSS de esta gama se presentan en formas A y B. La selección depende del perfil de entrada indicado en el plano y de las cuatro dimensiones de la herramienta.
02¿Qué diferencia hay entre una broca de centrar y una de puntear?
La broca de centrar produce el piloto y el asiento cónico para apoyar la pieza sobre un punto de máquina. La broca de puntear localiza el inicio de una perforación posterior y se selecciona según esa operación y la herramienta que la seguirá. Una broca de puntear NC pertenece a esa segunda familia. Para comprar, indique si necesita un centro de apoyo o un punto de inicio de taladrado y añada la geometría correspondiente.
03¿Cuándo elijo la forma A o la forma B?
Elija la forma A cuando el plano requiera un asiento cónico con entrada sencilla. La forma B incorpora un avellanado protector adicional en la entrada y corresponde a ese perfil cuando está especificado. Compare también la fila dimensional de cada forma: a igualdad de piloto pueden cambiar cuerpo y longitudes. Por ejemplo, con piloto de 2 mm, la forma A tiene cuerpo de 5 mm y longitud total de 40 mm; la B, 8 y 50 mm.
04¿Cuáles son las medidas de una broca de centrar?
Las cuatro medidas de selección son d1, diámetro piloto; d2, diámetro del cuerpo; l1, longitud total; y l2, longitud de estría. Las tablas incluyen 22 configuraciones métricas, once de forma A y once de forma B. Cada fila debe leerse como una combinación completa. La longitud l2 describe la herramienta y no fija la profundidad del agujero terminado. Para una reposición, utilice las cuatro dimensiones y la forma del centro.
05¿Una broca de centro número 4 equivale a cualquier medida métrica?
No. Una designación número 4 necesita su propia referencia dimensional antes de compararse con una broca métrica. Solicite el dibujo o la tabla de la herramienta de origen y coteje forma, piloto, cuerpo y longitudes, con sus unidades. Una conversión redondeada puede ocultar diferencias. Conserve la numeración comercial junto a las dimensiones contrastadas en su especificación de compra; la numeración por sí sola no identifica una fila de estas tablas.
06¿Qué datos necesito para cotizar brocas de centrar HSS?
Envíe la forma A o B, d1, d2, l1, l2, cantidad y unidad de compra por cada línea. Añada material de la pieza, dureza conocida, operación y datos del montaje cuando necesite valorar la aplicación. Para juegos, desglose contenido y duplicados; incluya embalaje, etiquetado, destino y fecha requerida. Si su especificación cita DIN 333, adjunte la referencia exacta y el plano para revisar ese requisito con la configuración solicitada.
Solicite una cotización de brocas de centrar
Envíe a AXIMET sus requisitos de forma A o forma B con diámetro piloto, diámetro del cuerpo, longitud total, longitud de estría y cantidad por cada línea. Adjunte el plano del agujero de centro si compra para una pieza definida o necesita revisar una alternativa a la herramienta actual.
Para consultas de distribución o juegos, incluya el contenido propuesto, las cantidades por configuración y las unidades de embalaje solicitadas. Añada los requisitos de etiqueta o marca propia, junto con el destino y la fecha requerida. Si tiene un pedido inmediato y una previsión de reposición, muéstrelos por separado para que la cotización responda con claridad a la compra actual.
