Пары шириной 6 и 6,4 мм
Выбирайте точную ширину небольшого паза. Для размера 6,4 мм сравните оба варианта: диаметры хвостовика внутреннего сверла у них различаются.
ОСНАСТКА ДЛЯ ДОЛБЛЕНИЯ ДРЕВЕСИНЫ

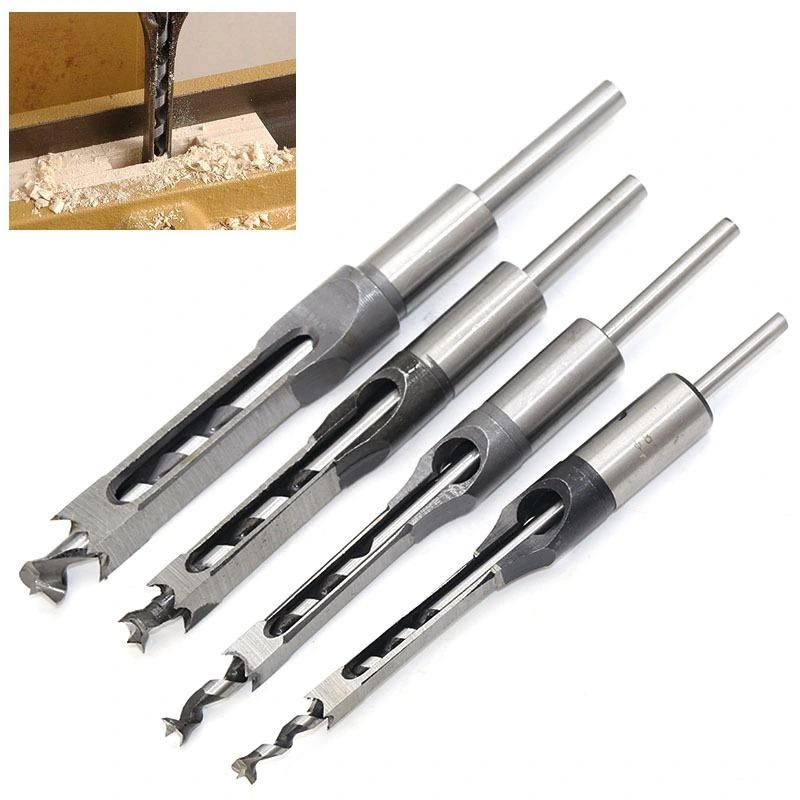

Долбежные сверла для квадратных отверстий в дереве
Подберите согласованные пары «полое долото + внутреннее сверло» шириной 6–12,7 мм для деревообрабатывающих станков. Для поставщиков оборудования, мебельных предприятий и оптовых продавцов оснастки.
- Девять значений ширины, двенадцать парных конфигураций.
- Полое квадратное долото с соответствующим внутренним сверлом.
- Метрические размеры и отдельные номинальные дюймовые обозначения.
Проверьте оба соединения со станком
Выберите ширину паза по чертежу соединения, затем сравните посадочные размеры. Наружное долото закрепляется неподвижно, а внутреннее спиральное сверло вращается. У каждого компонента свои требования к установке, поэтому заказывать нужно определенную пару.
- Зажимной диаметр наружного долота — 19 мм.
- Диаметр хвостовика внутреннего сверла указан отдельно.
- Длины компонентов позволяют сопоставить замену с имеющейся оснасткой.
Выберите ширину паза
Начните с чертежа шипового соединения или размеров инструмента, который требуется заменить. Рабочая ширина определяет поперечный размер гнезда, а зажимная часть долота и хвостовик сверла — соединения со станком. Такая последовательность позволяет составить перечень подходящих пар до обсуждения количества. В ассортименте девять значений ширины; для 6,4, 8 и 9,5 мм предусмотрены разные размерные конфигурации. Это отдельные пары с собственными параметрами, а не перечень взаимозаменяемых деталей.
Пары шириной 8, 9,5, 10 и 11 мм
Подберите промежуточную ширину по чертежу заказчика. Два варианта 8 мм и два варианта 9,5 мм различайте по полной строке размеров.
Пары шириной 12, 12,5 и 12,7 мм
Сохраняйте различия между этими размерами. Перед включением пары в заказ сопоставьте требуемый паз, сечение заготовки и возможности станка.
У вариантов, представленных в сборе, ширина 6,4 мм обозначена также как 1/4 дюйма, 9,5 мм — как 3/8 дюйма, 12,7 мм — как 1/2 дюйма. В запросе указывайте приведенный метрический размер и всю выбранную конфигурацию. Значения 6 и 6,4 мм, как и 12,5 и 12,7 мм, относятся к разным позициям. Замена ближайшим размером может изменить посадку уже принятого шипового соединения.
Составьте перечень ширин: для повторяющихся размеров добавьте параметры соответствующих долот и сверл. Отправить перечень для расчета.
Сравните размеры согласованных пар
Каждая строка описывает одно полое долото и соответствующее внутреннее сверло. Все размеры, кроме номинальных дюймовых обозначений, приведены в миллиметрах. У всех двенадцати конфигураций зажимной диаметр долота составляет 19 мм; диаметры хвостовиков сверл и длины компонентов различаются. При подборе замены или смешанного заказа сравнивайте строку целиком. Разделение на две таблицы отражает размерные исполнения, а не классы качества или производительности.
Размеры пар, представленных в сборе
| Ширина паза, мм | Номинальное дюймовое обозначение | Зажимной диаметр долота, мм | Длина корпуса долота, мм | Длина боковой прорези долота, мм | Диаметр хвостовика сверла, мм |
|---|---|---|---|---|---|

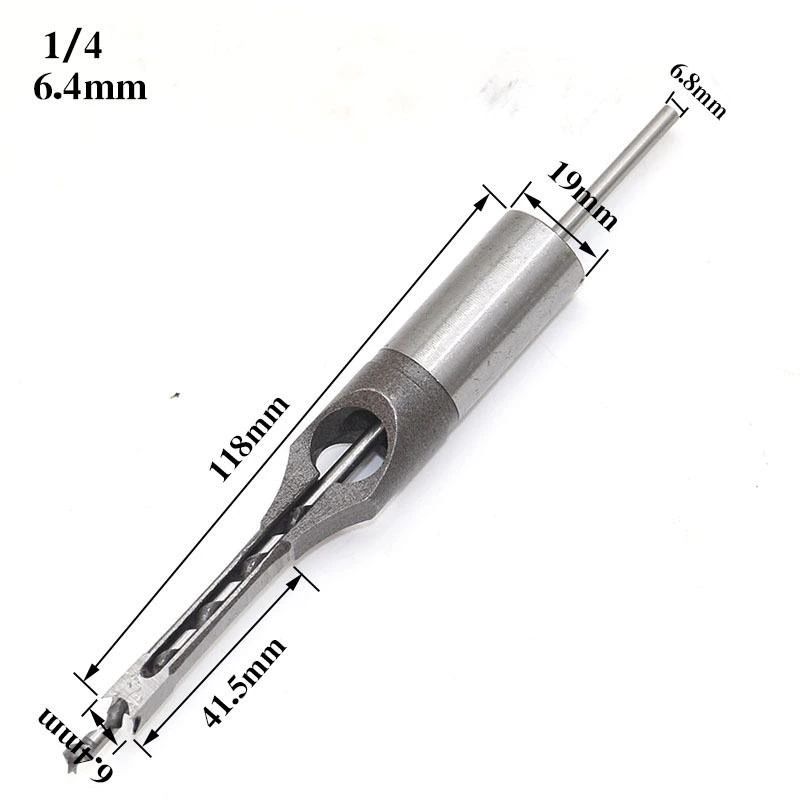

| 6,4 | 1/4 дюйма | 19 | 118 | 41,5 | 6,8 |

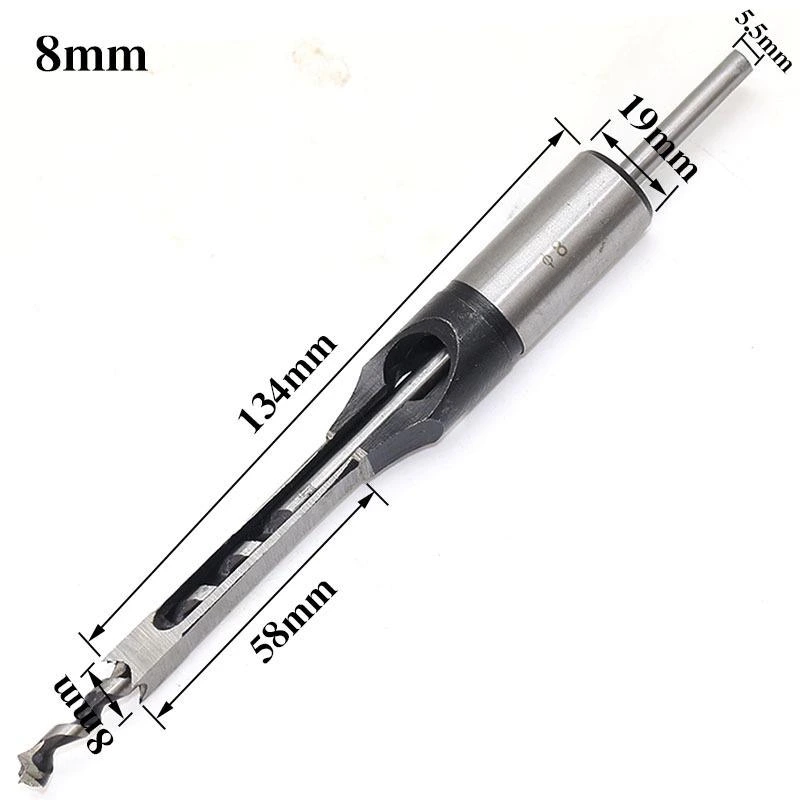

| 8 | — | 19 | 134 | 58 | 5,5 |

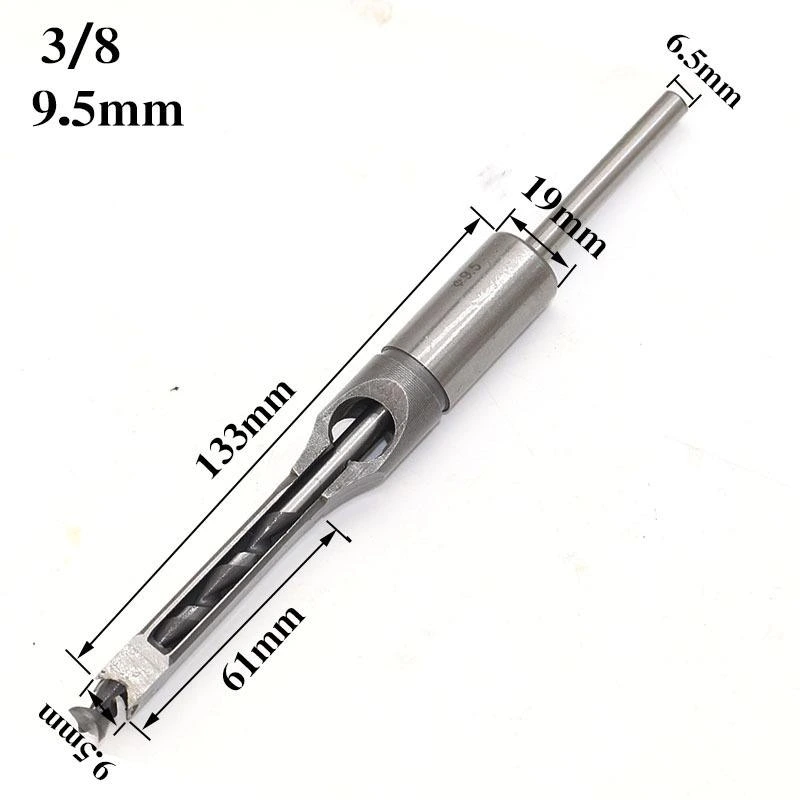

| 9,5 | 3/8 дюйма | 19 | 133 | 61 | 6,5 |

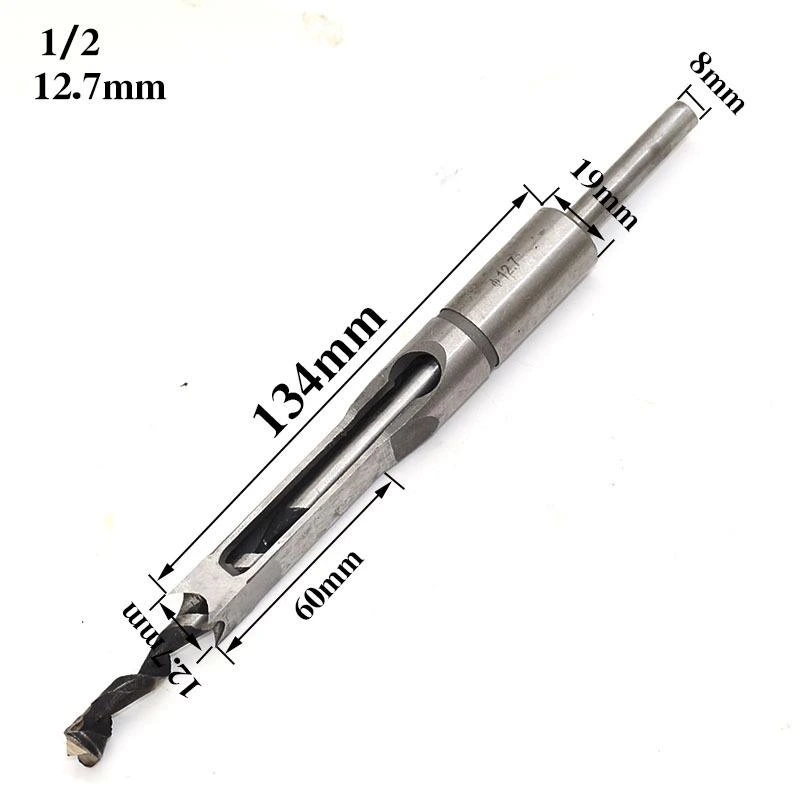

| 12,7 | 1/2 дюйма | 19 | 134 | 60 | 8 |
Пары с отдельно указанными длинами сверла
| Ширина паза, мм | Зажимной диаметр долота, мм | Длина корпуса долота, мм | Длина боковой прорези долота, мм | Диаметр хвостовика сверла, мм | Общая длина сверла, мм | Длина спиральной части сверла, мм |
|---|---|---|---|---|---|---|
| 6 | 19 | 119 | 44 | 4 | 177 | 61 |
| 6,4 | 19 | 118 | 44 | 4,4 | 176 | 61 |
| 8 | 19 | 138 | 54 | 6 | 206 | 71 |
| 9,5 | 19 | 138 | 57 | 7 | 207 | 74 |
| 10 | 19 | 139 | 57 | 7,2 | 207 | 82 |
| 11 | 19 | 139 | 59 | 8,5 | 210,5 | 77,5 |
| 12 | 19 | 138 | 70 | 9,5 | 208 | 80 |
| 12,5 | 19 | 139 | 73 | 9,5 | 208 | 81 |
Длина корпуса долота не включает выступающий хвостовик внутреннего сверла. Длина боковой прорези описывает окно в корпусе и не является максимальной глубиной долбления. Общая длина сверла и длина его спиральной части также не задают рабочую глубину сами по себе. Перенос более длинного компонента из другой строки не образует согласованную пару для более глубокого паза. Сохраняйте все параметры выбранной строки в спецификации заказа.
Как устроено сверло для квадратных отверстий
Полое квадратное долото:
формирует прямые стенки и углы гнезда, пока внутреннее сверло выбирает древесину в центре.
Вращающееся внутреннее сверло:
работает внутри неподвижного долота; станок обеспечивает отдельное закрепление и привод этих компонентов.
Зажимная часть 19 мм:
задает наружное соединение долота для всех двенадцати конфигураций и сопоставляется с держателем станка.
Отдельный хвостовик сверла:
закрепляется в патроне независимо от неподвижной зажимной части долота; его диаметр указан в каждой строке.
Боковая прорезь:
образует окно для выхода стружки в корпусе долота; ее длина характеризует конструкцию, а не допустимую глубину.
Рабочая ширина 6–12,7 мм:
позволяет выбирать размер гнезда под заданную ширину шипа, сохраняя различия между близкими значениями.
В закупочной номенклатуре такую составную оснастку также называют долбежным сверлом со стамеской или квадратным сверлом по дереву. При оформлении заявки уточняйте состав: одно наружное полое долото и одно соответствующее ему внутреннее спиральное сверло. Это помогает отличить пару от отдельного сменного компонента.
Сопоставьте оснастку с креплениями станка
Для замены проверьте два соединения: держатель должен принимать наружное долото, а патрон — хвостовик внутреннего сверла. Размер 19 мм отвечает только на первый вопрос. Сравните выбранную пару с фактическими размерами держателя, втулки и патрона, а также со свободным пространством для установки. Это требуется и для одного станка, и для ассортимента, рассчитанного на несколько моделей заказчиков.
Различайте зажимную часть долота и хвостовик сверла
У варианта 8 мм, представленного в сборе, зажимной диаметр долота равен 19 мм, диаметр хвостовика сверла — 5,5 мм, длина корпуса долота — 134 мм. У другой пары 8 мм тот же зажимной диаметр, но диаметр хвостовика равен 6 мм, а длина корпуса — 138 мм. Обе пары формируют паз одной ширины; одной записи «8 мм» недостаточно для выбора замены.
Аналогичное различие есть у размера 9,5 мм. В первой таблице указаны диаметр хвостовика 6,5 мм и длина корпуса 133 мм, во второй — диаметр хвостовика 7 мм и длина корпуса 138 мм. Выбирайте целую конфигурацию по станку и имеющемуся инструменту. Ширина из одной строки и хвостовик из другой не описывают предлагаемую согласованную пару.
Проверьте держатель и пространство для установки
Номинальные 3/4 дюйма соответствуют 19,05 мм. Поэтому указанный для этих долот диаметр 19 мм сохраняйте в закупочной спецификации именно как 19 мм. Посадку оценивайте по требованиям изготовителя станка к держателю или разрешенной переходной втулке. Даже подходящий наружный диаметр не подтверждает соответствие патрона, свободного пространства в головке и допустимой нагрузки станка всем вариантам оснастки.
Для подбора замены отправьте модель оборудования, измерения или чертеж установленной пары. Одной марки станка недостаточно: внутри одной марки могут применяться разные крепления. Если вы поставляете оснастку для долбежно-пазовальных станков нескольких моделей, сначала разделите заявки по требованиям к установке, а затем определяйте общий ассортимент.
Проверьте замену: сообщите ширину паза, зажимной диаметр долота, хвостовик сверла и длины компонентов. Отправить размеры существующей пары.
Опишите паз в детали заказчика
Подбор начинается с готового соединения. Укажите ширину гнезда, длину вдоль заготовки, требуемую глубину и положение в детали, а также породу древесины и сечение. Эти данные позволяют отделить рабочий размер инструмента от хода и свободного пространства станка. Они же задают конкретную цель пробной обработки: проверить пару на том соединении, которое предстоит изготавливать заказчику.
Разделяйте ширину, длину и глубину
Квадратное долото задает одну рабочую ширину. Последовательные врезания увеличивают длину гнезда вдоль детали, поэтому длина паза указывается отдельно. Для нескольких соединений разной длины может потребоваться одна ширина оснастки. Для шипов разной ширины, напротив, нужны разные пары. Разделите эти требования по чертежу до формирования заказа.
Для глухого гнезда укажите необходимую глубину посадки шипа и зазор под ним. Вершина внутреннего сверла и режущая кромка долота формируют разную геометрию дна. Оцените их взаимное положение на выбранной паре и станке, особенно если под соединением остается небольшой запас древесины. Прорезь долота длиной 70 или 73 мм нельзя использовать как обозначение допустимой глубины паза.
Оцените работу на нужной древесине
При закупке для твердых или мягких пород проверяйте пару на запланированной породе, сечении и размере гнезда. Оцените посадку шипа, кромки входа, стенки паза и удаление стружки на станке заказчика. Сохраните сведения о паре и условиях пробы, чтобы результаты относились к будущему заказу. Состояние древесины, закрепление заготовки, установка и состояние режущих кромок влияют на результат наряду с номинальной шириной.
Размерные таблицы помогают подобрать оснастку, но не задают единую производительность по твердым породам, ресурс или режим подачи. Если пригодность для конкретного производства определяет закупку, приложите данные о древесине и чертеж соединения. Общее описание «сверло по дереву» не позволяет оценить эти требования.
Сохраняйте соответствие компонентов при замене
При сервисном обслуживании рассматривайте долото и внутреннее сверло как рабочую пару. Одинаковая ширина гнезда не подтверждает совпадение внутренней геометрии, длин и хвостовиков. Сравнивайте имеющиеся компоненты с полной конфигурацией выбранной строки. Если совместимость отдельной сменной детали с исходной парой установить нельзя, укажите в запросе соответствующую пару целиком.
Различайте два исполнения 6,4 мм
Вариант 6,4 мм из первой таблицы имеет корпус долота 118 мм, прорезь 41,5 мм и хвостовик сверла 6,8 мм. Во второй таблице при той же длине корпуса 118 мм указаны прорезь 44 мм, хвостовик 4,4 мм и общая длина сверла 176 мм. Описание «6,4 мм, зажим 19 мм» не различает эти исполнения. Для повторной закупки сохраняйте полный набор размеров выбранной пары.
Учитывайте пару при обслуживании
Не теряйте соответствие сверла и долота при хранении сервисной оснастки. Установочный зазор и соосность проверяйте по инструкциям к станку и конкретной паре. Одну настройку нельзя автоматически переносить на все размеры. Для заточки наружного долота и внутреннего сверла применяются подходящие каждому компоненту методы и инструменты. Переточка не устраняет неподходящую посадку или изгиб детали. Если заказчикам нужны сменные компоненты, включите их подбор в обсуждение первоначального заказа.
Что проверить при нагреве и затрудненном выходе стружки
Сопоставьте фактическую сборку с инструкцией к оборудованию и выбранной паре: закрепление долота, положение сверла, соосность, установочный зазор, состояние кромок и свободный выход стружки через боковую прорезь. Учтите закрепление заготовки и древесину, на которой возникла проблема. Для обращения по подбору приложите размеры пары, модель станка и описание операции. Величину зазора, глубину и частоту вращения выбирают по требованиям оборудования и оснастки; размерная таблица не заменяет эти указания.
Применение в мебельном и столярном производстве
Рамы из стоек и перекладин
Для деревянных стоек и перекладин выбирайте пару по ширине шипа и креплениям станка. Длина гнезда определяется чертежом соединения и последовательностью врезаний. При стандартизации семейства рам установите, какие детали используют общую ширину, а для каких нужна другая оснастка. Во время оценки соединения учитывайте толщину древесины и положение паза: одна рабочая ширина не определяет точность его расположения.
Ножки с гнездами на смежных гранях
В ножках мебели могут потребоваться пазы на соседних гранях. Укажите ширину каждого соединения, требуемую глубину, остающуюся между гнездами древесину и доступ станка к детали. Если в линейке мебели несколько сечений ножек, разделите их требования до распределения количества. Более длинное сверло само по себе не означает возможность более глубокого гнезда: должны подходить вся пара, положение заготовки и станок.
Повторяющиеся детали корпусной мебели и столярных изделий
Для серийных деревянных рам и столярных деталей проверьте выбранную пару на запланированной породе и сечении вместе с ответным шипом. Оцените готовое соединение до включения конфигурации в производственный заказ. Когда разные линейки изделий используют одну ширину паза на разных станках, сопоставьте зажимную часть долота, хвостовик сверла и длины для каждой линии. Общая ширина соединения не делает их закупочные позиции одинаковыми.
Замены для клиентов поставщика оборудования
Поставщику оснастки для действующих станков следует начать с исходной рабочей ширины и установочных размеров клиента. Фотография помогает распознать компонент, а измерения позволяют различить внешне похожие пары. В запросе отделяйте режущую пару от держателя, долбежной приставки или переходной втулки. Так предложение будет относиться к имеющемуся оборудованию и конкретным размерам замены, а состав требуемой поставки останется однозначным.
Сравните варианты закупки
Состав заказа зависит от задачи: заменить оснастку на одном станке, охватить несколько креплений или предложить заказчикам разные ширины паза. В таблице указаны данные для каждого варианта. Количество привязывайте к выбранной конфигурации: две пары одной ширины могут потребовать отдельных строк заказа.
| Задача закупки | Приоритет при выборе | Что сохранить в заказе |
|---|---|---|
| Заменить режущую пару целиком | Сохранить ширину соединения и оба крепления к станку | Полную строку размеров, измерения прежнего инструмента, количество пар |
| Заменить только внутреннее сверло | Установить соответствие существующему полому долоту | Чертеж или размеры исходной пары и сведения о требуемом сменном компоненте |
| Предложить несколько значений ширины | Выбрать размеры соединений клиентов, затем варианты посадки | Перечень ширин, конфигурацию и количество для каждой позиции |
| Поставить одну ширину для разных станков | Сравнить держатель, патрон, свободное пространство и возможности каждого станка | Данные оборудования и отдельно обозначенную пару для каждого крепления |
| Оценить производственную операцию | Проверить пару на нужном станке и древесине | Чертеж соединения, породу, сечение и запрашиваемое количество для оценки |
Пара с полым квадратным долотом предназначена для столярных гнезд с прямыми стенками. Для круглых отверстий применяют обычные сверла по дереву. Разделяйте эти задачи при составлении общей закупки деревообрабатывающей оснастки. Для работы долбежной пары требуется устройство, которое удерживает наружное долото неподвижно и одновременно вращает внутреннее сверло.
Отдельное внутреннее сверло указывайте как самостоятельный запрос с размерами исходного долота. Совпадающий номинальный размер не доказывает совместимость геометрии и длины. Условия поставки отдельных компонентов и их количество согласовываются в предложении; наличие размерных строк само по себе не определяет такую комплектацию.
Подготовьте спецификацию закупки
Составьте запрос вокруг конкретных пар. Перечень рабочих ширин, варианты посадки, количество и требования к упаковке — отдельные решения. Их точное описание задает объем предложения и позволяет сравнить единичные замены со смешанным заказом. Фотографии помогают определить инструмент, но не задают состав готового набора или комплекта с долбежной приставкой.
Выберите ширины и варианты установки
Для заказчиков с метрическими чертежами могут потребоваться отдельные размеры 6, 8, 10, 11, 12 и 12,5 мм. При запросах с дюймовыми обозначениями учитывайте варианты 6,4, 9,5 и 12,7 мм из первой таблицы. Ассортимент выбирайте по реальным соединениям клиентов; обозначение размера не устанавливает совместимость со станком.
Для повторяющейся ширины определите конфигурацию под каждое крепление. Например, две пары 8 мм следует записать отдельно: корпус 134 мм / хвостовик 5,5 мм и корпус 138 мм / хвостовик 6 мм. Так же различайте два исполнения 6,4 и 9,5 мм. Эти варианты расширяют охват станочных креплений в пределах одной ширины, а не добавляют новый размер паза.
Укажите количество режущих пар
Одна пара состоит из одного полого долота и соответствующего внутреннего сверла. В смешанном заказе проставьте количество пар для каждой конфигурации. Четыре долота с четырьмя соответствующими сверлами — четыре пары, а не восемь размеров. Если нужен отдельный компонент, обозначьте его отдельно и добавьте сведения для подбора.
Разделите количество для первоначальной оценки и предполагаемый объем закупки, если нужны оба. При планировании регулярных заказов укажите ожидаемую периодичность для обсуждения условий. Добавьте пункт назначения и желаемые сроки получения. Это требования вашего запроса, которые рассматриваются при подготовке предложения.
Опишите упаковку и идентификацию
Укажите, требуется ли вашей приемке отдельная маркировка каждой пары, объединение разных размеров или раздельная внутренняя упаковка по конфигурациям. Добавьте желаемый язык этикеток, артикулы заказчика и информацию для коробов. Долото и соответствующее сверло должны оставаться различимыми при приемке и дальнейшей продаже, особенно когда два исполнения имеют одну рабочую ширину.
Для предлагаемого ассортимента приложите точный перечень пар с количеством. Групповое фото не заменяет ведомость комплектации. Если нужны держатели, втулки или долбежные приставки, перечислите их отдельными запрашиваемыми позициями. Присутствие принадлежности рядом с режущей оснасткой на изображении не определяет состав заказа.
Согласуйте оценку перед закупкой партии
Если ваш закупочный процесс предусматривает образцы, запросите выбранную конфигурацию и укажите станок, породу древесины, сечение и соединение для пробы. Количество образцов и условия их получения включите в запрос. При приемке сопоставьте фактические размеры с выбранной строкой, осмотрите компоненты на видимые повреждения и оцените готовое соединение в запланированных условиях. Критерии такой проверки согласуйте при обсуждении предложения.
Если закупочная спецификация требует определенного материала долота или внутреннего сверла, включите это требование в запрос и согласуйте его до заказа партии. Размеры и внешний вид изделия не заменяют сведения о материале. Не переносите обозначения стали с другого инструмента или с прежней оснастки только из-за сходной формы.
Сохраните размерную конфигурацию, требования к гнезду и результаты оценки в карточке закупки. При следующем заказе они точнее определяют нужный продукт, чем общее название «квадратные сверла». Изменение станка, древесины или соединения требует повторного рассмотрения подбора.
Обсудите состав заказа: отправьте ширины, варианты установки, количество, требования к упаковке и пункт назначения. Запросить расчет ассортимента.
Приоритеты при закупке
Сопоставьте требования соединения, совместимость с оборудованием и состав закупки до отправки запроса.
Укажите ширину соединения
Выберите рабочую ширину для нужного гнезда. По полной размерной строке определите соответствующие долото и внутреннее сверло.
Проверьте оба крепления
Отдельно сравните зажимной диаметр наружного долота и хвостовик внутреннего сверла. Добавьте модель станка и доступное пространство для установки.
Заказывайте согласованные замены
Сохраняйте размеры обоих компонентов вместе с выбранной конфигурацией. Уточните, требуются ли целые пары, сменные детали или ассортимент разных ширин.
Частые вопросы
01Из каких частей состоит долбежное сверло со стамеской?
Рабочая пара состоит из наружного полого квадратного долота и соответствующего внутреннего спирального сверла. Долото закрепляется неподвижно и формирует стенки гнезда, а сверло вращается и выбирает древесину в центре. Компоненты подбирают вместе по полной строке размеров. Это деревообрабатывающая оснастка для шиповых гнезд; строительные долота SDS и инструмент для квадратных отверстий в металле относятся к другим задачам.
02Можно ли установить такую пару в обычную ручную дрель?
Обычная ручная дрель не обеспечивает необходимое неподвижное крепление наружного долота при вращении внутреннего сверла. Для сверлильного станка требуется совместимая долбежная приставка, разрешенная для данного оборудования и операции. Проверьте держатель долота, патрон, установочное пространство и требования изготовителя станка. В запросе укажите станок и необходимую приставку отдельно: режущая пара не означает их включения в комплект поставки.
03Что означает зажимной диаметр долота 19 мм?
Это диаметр части наружного долота, которая закрепляется в неподвижном держателе. Он не является диаметром хвостовика внутреннего сверла: тот указан отдельно и различается между конфигурациями. Размер 19 мм также нельзя автоматически приравнивать к посадке 3/4 дюйма, то есть 19,05 мм. Сверьте этот диаметр с требованиями к держателю или разрешенной переходной втулке, затем отдельно проверьте патрон и место для установки всей пары.
04Как выбрать ширину паза и соответствующую пару?
Начните с точной ширины гнезда по чертежу или с размера заменяемого инструмента. Затем выберите одну из двенадцати полных размерных строк, проверив зажимную часть долота, хвостовик сверла и длины. Для 6,4, 8 и 9,5 мм есть разные исполнения. Дюймовые обозначения сохраняйте вместе с указанным метрическим размером. Не объединяйте компоненты из разных строк только потому, что рабочая ширина совпадает.
05Равна ли длина прорези максимальной глубине долбления?
Нет. Это длина бокового окна в корпусе долота. Допустимая глубина зависит от выбранной пары, установки, заготовки и возможностей станка; длина спиральной части сверла также не определяет ее самостоятельно. Укажите требуемую глубину соединения в запросе. Для глухого гнезда отдельно оцените глубину посадки шипа и положение самой глубокой точки, которую формирует вершина сверла, чтобы учесть геометрию дна.
06Какие данные нужны для подбора замены и заказа партии?
Отправьте рабочую ширину, зажимной диаметр и длины долота, диаметр хвостовика и доступные длины внутреннего сверла, а также количество по каждой конфигурации. Для замены приложите фотографии, измерения или чертеж прежней пары и модель станка. Добавьте породу древесины, глубину гнезда, требования к упаковке, пункт назначения и желаемые сроки. Если требуется определенный материал компонентов или отдельное сменное сверло, укажите это самостоятельным требованием.
Запросите предложение на долота и внутренние сверла
Отправьте AXIMET перечень нужных долбежных сверл для квадратных отверстий с конфигурацией и количеством каждой пары. Приложите чертеж соединения или размеры прежнего инструмента, если необходимо сохранить посадку шипа и крепления к станку. Укажите пункт назначения, желаемые сроки, требования к упаковке и идентификации, чтобы предложение охватывало всю вашу закупочную задачу.
