Подчищающие ножи в корпусе.
Дополняют режущую конструкцию диска и учитываются отдельно от зубьев по наружной окружности.
ОСНАСТКА ДЛЯ ПРОМЫШЛЕННОГО РАСКРОЯ ДРЕВЕСИНЫ
Пильные диски с подчищающими ножами для многопильных станков
Пильные диски с подчищающими ножами AXIMET для промышленного продольного раскроя древесины: подберите исполнение для рабочей группы, замены отдельных позиций и запаса с учетом вала и схемы раскроя.
- Наружные диаметры 254, 300 и 350 мм.
- Число зубьев: 40, 48, 60, 72, 80 и 96T.
- Два, три или четыре подчищающих ножа.
Подберите диск под вашу многопильную линию
При замене важны ширина пропила, толщина корпуса и посадочное исполнение наряду с наружным диаметром. Сопоставьте эти параметры с валом и положением диска в рабочей группе.
- Ширина пропила 4,0 мм, толщина корпуса 2,2 мм.
- Посадочные отверстия 40 или 60 мм.
- Размеры, число и расположение шпоночных пазов согласуются вместе.
Пилы для многопильных станков: размеры и варианты
В заказе на пильные диски для многопильных станков необходимо указать полное исполнение инструмента. В линейке предусмотрены три наружных диаметра, два посадочных диаметра, шесть вариантов числа зубьев и три варианта количества подчищающих ножей. Ширина пропила 4,0 мм и толщина корпуса 2,2 мм приведены отдельно: оба размера нужны для сопоставления с действующей схемой раскроя. В таблице перечислены варианты параметров; их сочетание для вашей задачи фиксируется в предложении и чертеже диска.
| Параметр | Варианты | Значение для заказа |
|---|---|---|
| Наружный диаметр | 254, 300 или 350 мм | Размер диска с учетом станка и позиции в группе |
| Посадочный диаметр | 40 или 60 мм | Посадка на заданный пильный вал |
| Число зубьев по наружной окружности | 40, 48, 60, 72, 80 или 96T | Режущая часть с учетом древесины и условий подачи |
| Ширина пропила | 4,0 мм | Ширина реза в заготовке |
| Толщина корпуса | 2,2 мм | Толщина тела диска в сборке с проставочными кольцами |
| Количество подчищающих ножей | 2, 3 или 4 | Отдельный параметр, не входящий в число наружных зубьев |
| Размер шпоночного паза | 11 × 6 мм, ширина × глубина | Размер паза; количество и расположение задаются отдельно |
Перечисленные значения являются независимыми вариантами. Они не означают, что можно заказать любое их сочетание без согласования. Для диска диаметром 300 мм все равно необходимо определить посадку, число зубьев, расположение ножей и шпоночных пазов. Фотография помогает распознать конструкцию, а согласованная спецификация определяет предмет поставки.
Для действующей линии приложите обозначение или чертеж используемого диска и количество на замену. Для новой схемы укажите требуемую ширину получаемых заготовок и приложите сборочный чертеж вала. Так можно рассматривать конкретную задачу, не перенося автоматически параметры оснастки с другого оборудования.
Конструктивные особенности диска

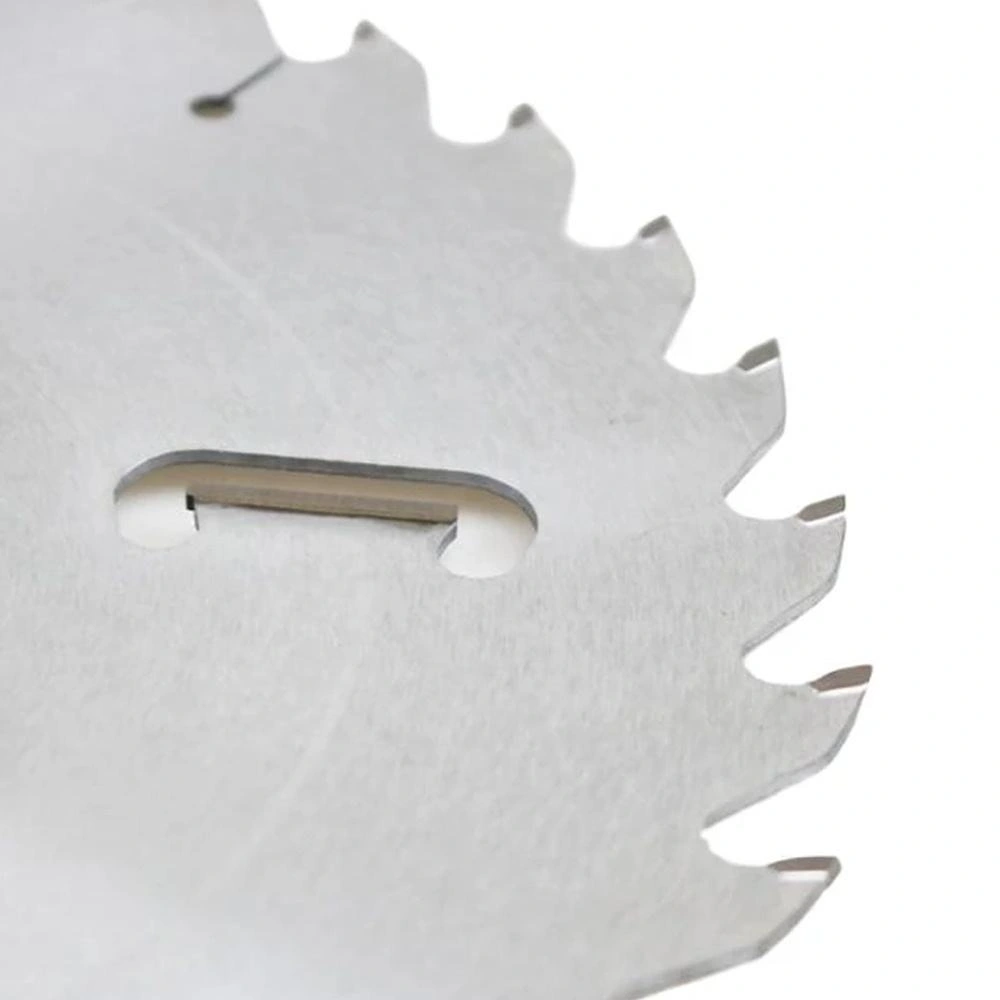

Внутренние закрытые прорези.
На изображениях нож расположен внутри продолговатого отверстия, не выходящего на наружную окружность диска.

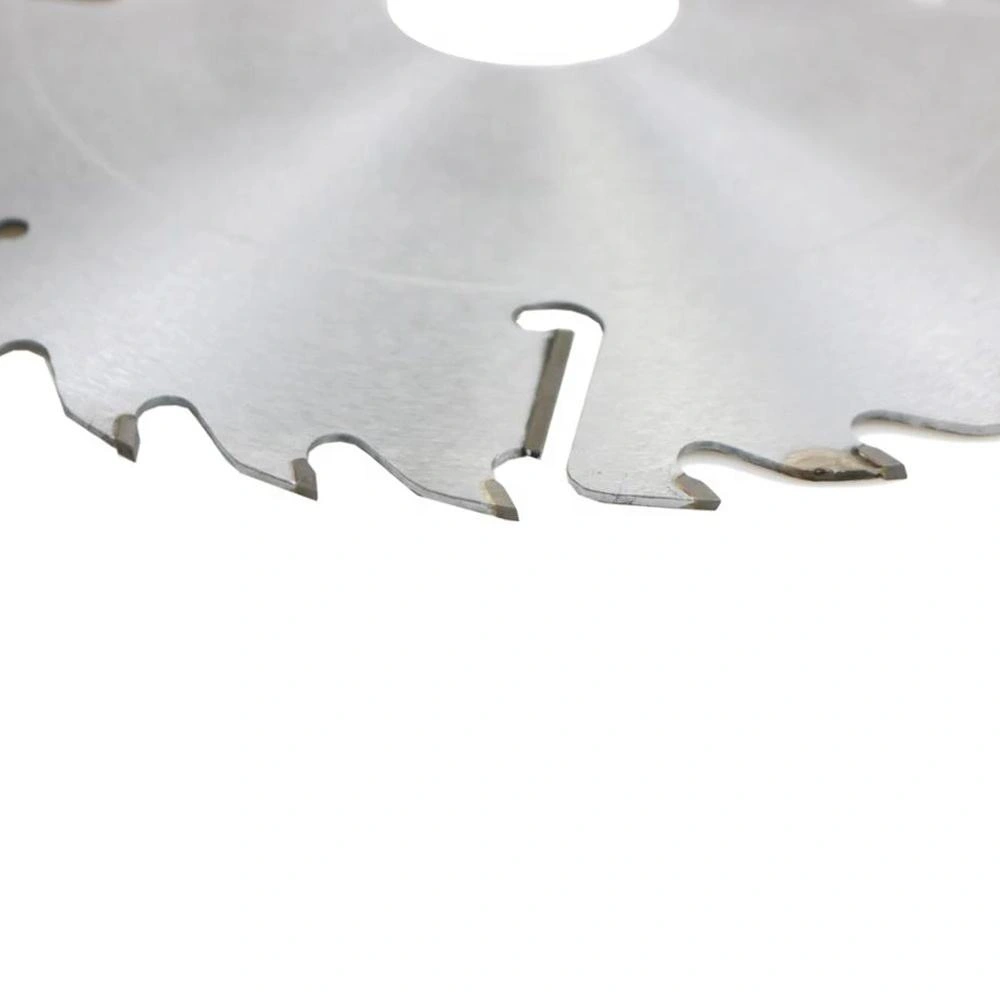

Периферийные открытые прорези.
Другое расположение ножа связано с прорезью, которая выходит к наружной кромке корпуса.
Два значения толщины.
Пропил 4,0 мм и корпус 2,2 мм описывают разные размеры, необходимые для расчета сборки.
Шпоночная посадка.
Примеры с одним, противоположными и тремя направлениями пазов показывают разные исполнения центрального отверстия.
Раздельный учет режущих элементов.
Число наружных зубьев и количество подчищающих ножей указываются в отдельных полях заказа.
Выберите расположение подчищающих ножей
Подчищающие ножи работают внутри пропила и поддерживают зазор между корпусом диска и древесиной. Их расположение отличается от расположения основных зубьев по наружной окружности. На изображениях показаны ножи во внутренних закрытых прорезях и у открытых прорезей, выходящих к периферии. Для замены ориентируйтесь на полную конструкцию: одного названия и количества ножей недостаточно, чтобы описать рабочую поверхность диска.
| Конструкция | Отличительный признак | Что указать при закупке |
|---|---|---|
| Внутренний подчищающий нож | Нож находится в продолговатой прорези с закрытыми концами | Положение, форму прорези и схему ножей на чертеже |
| Периферийный подчищающий нож | Нож расположен у прорези, выходящей к наружной кромке | Расположение относительно наружных зубьев и геометрию корпуса |
| Сочетание двух расположений | На одном диске есть внутренние и периферийные ножи | Полный вид диска и размещение всех ножей |
Два диска с четырьмя ножами могут различаться формой прорезей и посадочным исполнением. Сохраняйте эти различия в запросе и при сравнении предложений. Само количество ножей не определяет качество поверхности, ресурс инструмента или допустимую подачу. Эти показатели оцениваются применительно к древесине и режиму работы линии.
Как избежать путаницы в названиях
| Название в описании | Что следует проверить |
|---|---|
| Подчищающие ножи | Ножи закреплены в корпусе того же диска; видны их расположение и прорези |
| Расклинивающие ножи, скребки, wipers или rakers | Сопоставьте изображение и чертеж: название само по себе не устанавливает взаимозаменяемость |
| Подрезной диск | Уточните, идет ли речь об отдельной пиле для предварительного подрезания, а не о ножах многопильного диска |
| Зачистные ножи | Запросите изображение и назначение элемента, чтобы однозначно определить требуемую конструкцию |
В технической заявке используйте термин «подчищающие ножи» вместе с чертежом. Это помогает отличить встроенные элементы от отдельного подрезного диска и наружных зубьев, даже если прежний поставщик применял другие названия.
Согласуйте посадку и шпоночные пазы
Совпадение наружного диаметра не гарантирует правильной установки на вал. Для этой линейки предусмотрены посадочные отверстия 40 и 60 мм, а также вариант шпоночного паза шириной 11 мм и глубиной 6 мм. Число пазов и их расположение выбираются вместе с посадочным диаметром. Ориентиром служит чертеж вала или согласованная спецификация заменяемого инструмента.
| Элемент посадки | Что необходимо определить |
|---|---|
| Центральное отверстие | Требуемый диаметр 40 или 60 мм и условия посадки |
| Размер паза | Ширина и глубина; применим ли вариант 11 × 6 мм |
| Схема пазов | Количество и расположение по окружности отверстия |
| Опорные поверхности | Контакт с фланцами и соседними элементами крепления |
| Ограничения станка | Допустимый размер диска, направление вращения и требования к частоте вращения |

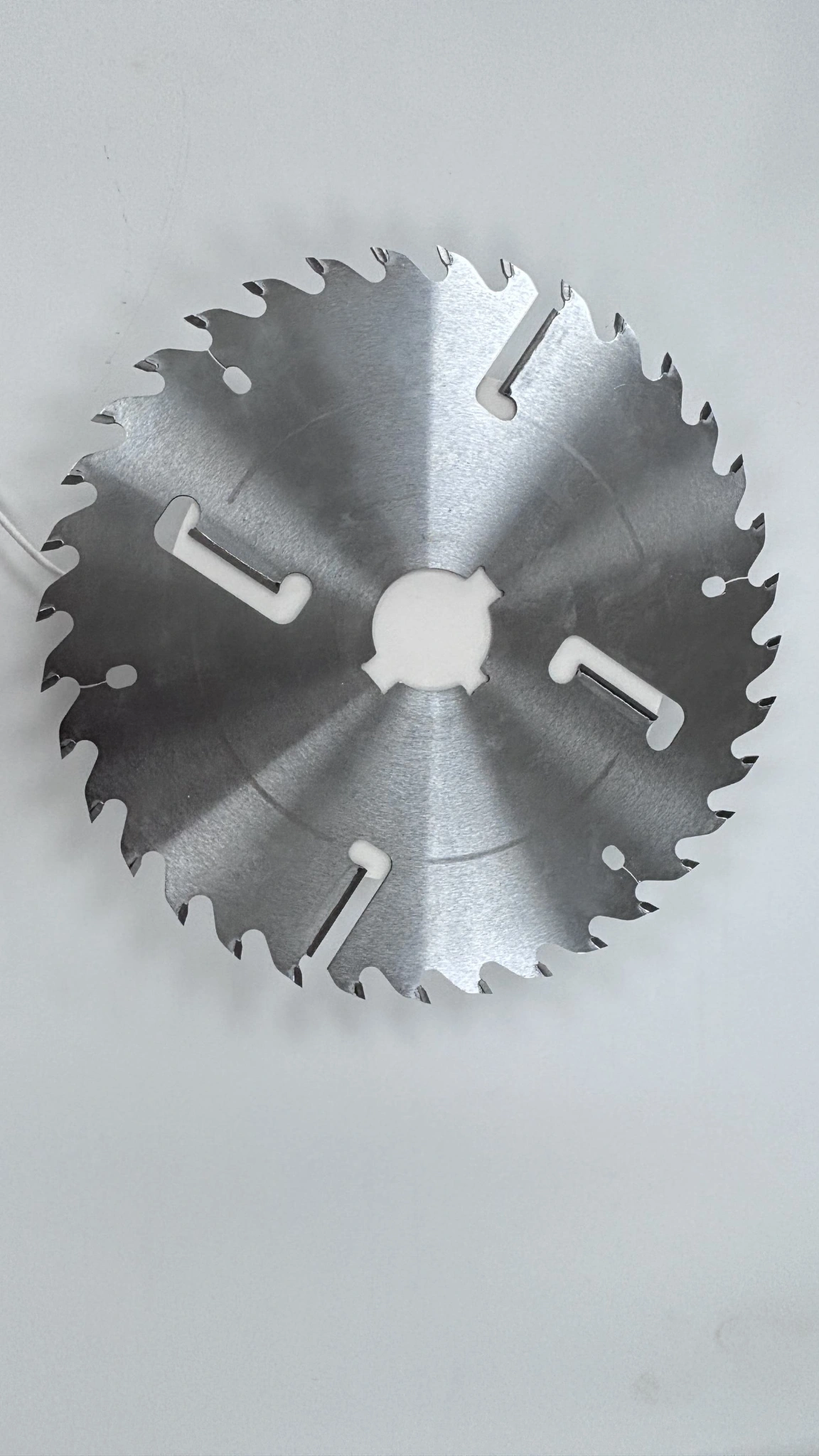

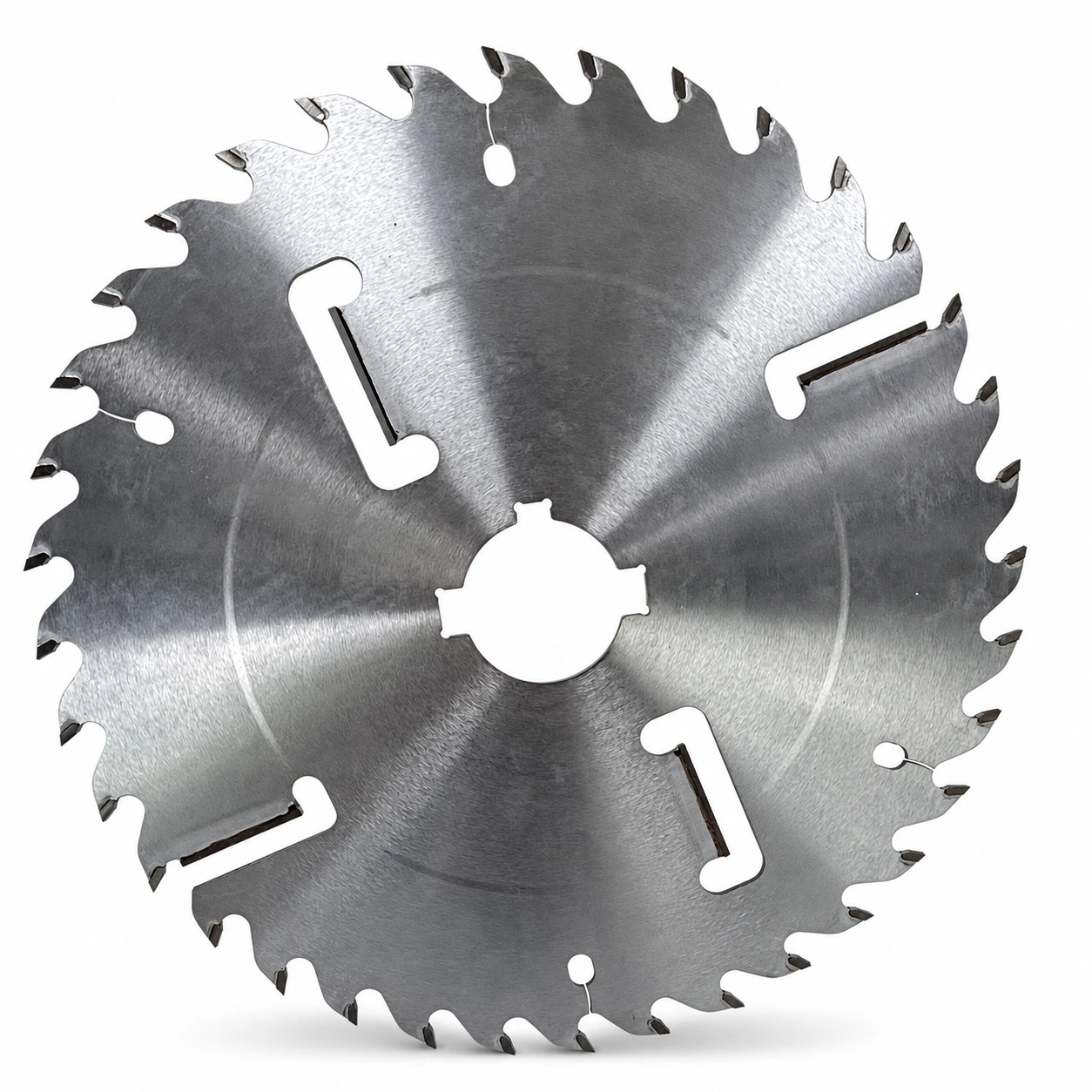

Фотографии с противоположными пазами и с пазами в трех направлениях показывают разные исполнения. Это не снимки лицевой и обратной сторон одного диска. Размеры пазов по изображению не определяются; вариант 11 × 6 мм также нельзя автоматически отнести к любому показанному отверстию. Это особенно существенно при закупке похожих дисков для нескольких линий с разными валами.
Сохраняйте точные метрические размеры в технической части заказа. Диаметры 300 и 350 мм не следует заменять условными обозначениями 12 и 14 дюймов. Частоту вращения выбирают с учетом допуска конкретного диска и требований станка к согласованной установке; фотография или общий размер не задают рабочий режим.
Опишите всю схему раскроя
Рабочая группа связывает параметры каждого диска с шириной выпускаемых заготовок. В этой линейке ширина пропила составляет 4,0 мм, толщина корпуса — 2,2 мм. У этих размеров разное назначение в сборке. Укажите положение каждого диска, проставочные кольца и элементы зажима, особенно если меняется только часть действующей группы.
| Данные о сборке | Содержание требования |
|---|---|
| Режущие позиции | Количество дисков и порядок их установки на валу |
| Получаемые заготовки | Требуемая ширина и припуск на последующую обработку |
| Размеры дисков | Диаметр, пропил и толщина корпуса на каждой позиции |
| Проставочные кольца | Действующая схема проставок или сборочный чертеж с размерами |
| Крайние позиции | Отдельные исполнения дисков на концах группы, если они предусмотрены |
| Узел крепления | Рабочая длина вала, опорные поверхности и схема зажима |
Один размер проставочного кольца не определяет ширину готовой заготовки. На результат влияют расположение пропилов, ширина реза и посадка дисков. Изменение параметров заменяемого инструмента необходимо учесть в сборке до его ввода в производство. Поэтому действующие проставки можно использовать как исходную схему лишь после сопоставления всех связанных размеров.
Какие данные о станке приложить
Укажите модель оборудования, одно- или двухвальную схему, параметры соответствующего вала, направление вращения и рабочие требования к частоте вращения. Приложите схему проставок, позиции дисков и сведения о древесине. Для двухвальной установки разграничьте требования к каждому валу. Эти сведения нужны для рассмотрения конкретной сборки; совпадение категории станка еще не подтверждает совместимость инструмента.
Запрос на полную рабочую группу и запрос на один запасной диск имеют разный объем. В первом случае задайте количество каждого исполнения в сборке, во втором — позицию, которую требуется восстановить. Отразите это в ведомости количества, чтобы предложение на отдельные диски не воспринималось как комплект для всего станка.
Подберите число зубьев и ножей под задачу
Доступные варианты числа наружных зубьев — 40, 48, 60, 72, 80 и 96T. Количество подчищающих ножей — два, три или четыре. Большее число режущих элементов само по себе не означает более подходящий инструмент. Для замены начните с действующего исполнения; для новой операции сообщите толщину древесины, условия подачи и требования к поверхности пропила.
Черновой раскрой перед строганием и получение реек с небольшим припуском требуют разных критериев оценки. Сопоставляйте результат с тем, что должна принять следующая операция. Кроме числа зубьев имеют значение их геометрия и форма межзубных впадин: обозначение 60T или 96T не позволяет самостоятельно назначить подачу или определить возможности отвода стружки.
Если закупка охватывает несколько толщин и пород, выделите основную производственную задачу и периодические работы. Для каждой укажите исходную заготовку и требуемый результат. В строках заказа сохраняйте отдельные значения числа зубьев и количества ножей, даже если в прежней документации использовалось общее сокращенное обозначение. Это облегчает сравнение предложений без подмены одного параметра другим.
Применение в промышленном продольном раскрое
Линейка объединяет диски для продольного раскроя древесины на промышленных многопильных станках. Среди примеров применения линейки — береза, бук, американский белый дуб, орех, сосна, белая сосна и лиственница. Выбор исполнения зависит от конкретной древесины, размеров заготовки и последующей обработки. Перечень пород не означает, что каждое сочетание диаметра и расположения ножей одинаково подходит для всех перечисленных материалов.
Рейки из твердых пород для производства деталей
При раскрое березы, бука, американского белого дуба или ореха укажите входную толщину и размеры реек для следующей операции. Припуск под черновое калибрование и требование к готовой кромке задают разные цели приемки. Выбранное исполнение оценивайте на соответствующей породе и производственной толщине, учитывая выход пригодных заготовок после оговоренной обработки.
Хвойная древесина перед дальнейшей обработкой
Для сосны, белой сосны и лиственницы включите в запрос толщину материала, схему ширин и сведения о смолистости. Если линия подает заготовки на строгание или последующее калибрование, оценивайте сохранение нужного припуска. Одного определения «хвойная древесина» недостаточно для выбора режущей части: условия материала и требования следующей операции должны быть описаны вместе.
Постоянная схема ширин на производственной линии
При повторяющемся раскрое под заданные ширины закупайте диски по конкретной сборке. Количество пил, пропил 4,0 мм, корпус 2,2 мм и схема проставок рассматриваются совместно. Крайние диски другого исполнения обозначьте отдельно. Тогда заказ будет привязан к рабочей схеме, а при покупке отдельной замены будет понятно, какую позицию она восстанавливает.
Сырая древесина и переменная влажность
Для сырого или влажного материала укажите измеренный диапазон влажности вместе с породой, толщиной и условиями подачи. Наличие подчищающих ножей само по себе не устанавливает пригодность для любой влажной древесины. Исполнение, оцененное на сухих досках, необходимо рассмотреть применительно к изменившемуся сырью. Проверку результата проводите на материале, представляющем обычные условия вашего производства.

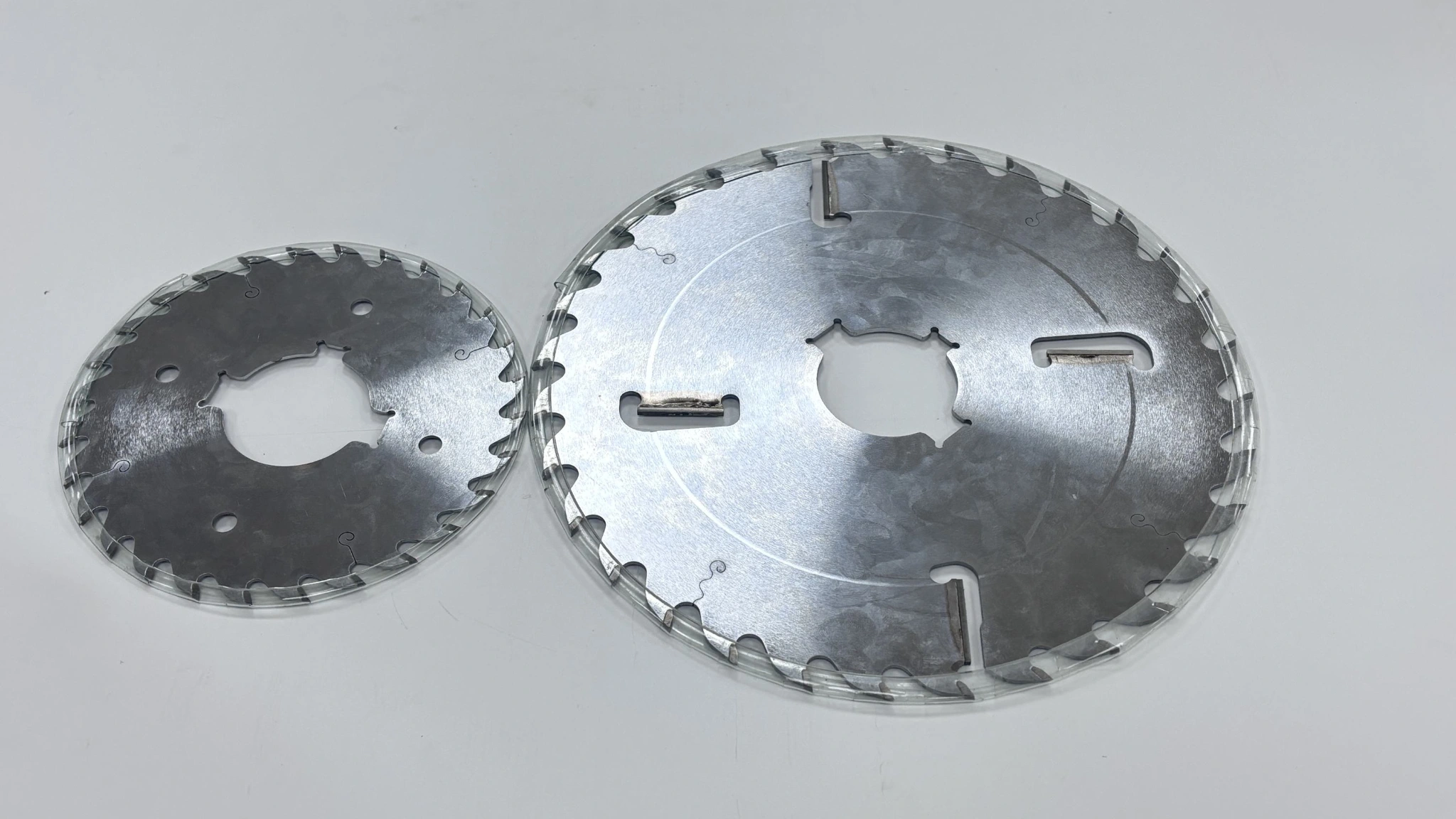

Сравните диски с ножами и без них
Диск с подчищающими ножами и диск без таких элементов различаются конструкцией корпуса. На сравнительном изображении у правого диска видны ножи, у левого — нет. При замене сохраняйте конструкцию, требуемую для конкретной рабочей позиции: внешнее сходство двух дисков не подтверждает их взаимозаменяемость. Альтернативы сравнивайте на одинаковой древесине, сборке и производственной задаче.
| Вопрос при выборе | Диск с подчищающими ножами | Диск без видимых ножей в корпусе |
|---|---|---|
| Как различается конструкция? | В корпусе есть дополнительные подчищающие элементы | Таких элементов на изображении не видно |
| Чем определяется замена? | Зубьями, расположением ножей и посадочным исполнением | Зубьями, конструкцией корпуса и посадочным исполнением |
| Достаточно ли внешнего сходства для установки? | Требуется сопоставить посадку и всю сборку | Требуется сопоставить посадку и всю сборку |
| Как оценивать альтернативу? | По производственной задаче и согласованным критериям | По той же задаче и тем же критериям |
Если рабочая позиция рассчитана на диск с ножами, переход на исполнение без них является изменением конструкции. При этом диск без ножей, предусмотренный для конкретной позиции, не становится неподходящим только по этому признаку. При сравнении сохраняйте одинаковые условия: смена партии древесины или схемы станка затруднит оценку самого инструмента.
Для закупочной программы с другими операциями отдельно рассмотрите соответствующие твердосплавные дисковые пилы. Их назначение и посадочные требования следует описывать независимо от этой многопильной группы.
Закажите замену, рабочую группу или ассортимент
Укажите, как диски будут использоваться и пополняться. Замена одной позиции, полная группа для станка и ассортимент для дистрибуции требуют разных ведомостей количества, даже если наружный диаметр совпадает. Сначала определите техническое исполнение, затем количество для каждой задачи: так состав предложения будет соответствовать потребности производства или клиентов.
| Задача закупки | Как указать количество |
|---|---|
| Замена отдельного диска | Позиция или согласованное исполнение и число замен |
| Полная рабочая группа | Количество каждого исполнения в группе и число групп |
| Производство и запас | Рабочие диски и запасные позиции раздельно |
| Ассортимент дистрибьютора | Полное исполнение и количество по каждой товарной позиции |
| Несколько производственных линий | Привязка каждого исполнения к станку или линии |
Для импортера и дистрибьютора основой ассортимента служит исполнение, которое сможет установить покупатель. Запрос «многопильные диски 300 мм» остается слишком широким, если клиенты используют разные отверстия и шпоночные пазы. Включайте в каждую позицию посадку, зубья и ножи. Это делает сравнение цен содержательным: одинаковое название товара может скрывать разную комплектацию и геометрию.
Добавьте пункт назначения и желаемый график закупки. Если требуется особая маркировка, упаковка или оформление под вашим брендом, опишите эти требования в запросе для отдельного согласования. Их содержание и условия должны быть отражены в предложении на конкретное исполнение.
Согласуйте инструмент и критерии приемки
Перед крупной закупкой отдельно определите технические требования к диску и требования к результату раскроя. Первая часть описывает приобретаемый инструмент, посадку и рабочую сборку. Вторая позволяет оценить выбранное исполнение в оговоренных условиях производства. Обе части свяжите с одной спецификацией и редакцией чертежа, чтобы оцененный образец оставался однозначным ориентиром для партии.
| Техническое согласование | Оценка производственного результата |
|---|---|
| Диаметр, отверстие и схема шпоночных пазов | Порода, диапазон влажности и толщина древесины |
| Число зубьев и расположение подчищающих ножей | Требуемая ширина заготовок и допустимое отклонение |
| Пропил 4,0 мм и толщина корпуса 2,2 мм | Состояние поверхности и припуск под обработку |
| Позиции дисков и обозначение сборки | Станок, условия подачи и работа аспирации |
| Обозначение исполнения и редакция чертежа | Запись результатов для того же исполнения |
Как оценить образец перед заказом партии
В запросе укажите, какое исполнение и в каких условиях планируете оценивать, а также требуемое количество для первоначальной проверки. Условия такой поставки согласуются в предложении. Для оценки используйте древесину, соответствующую регулярному производству. До сравнения результатов определите приемлемые размеры, состояние поверхности и припуск. Отмечайте следы трения или прижога, вырывы, характер подачи и доступные показания нагрузки станка. Если измеряете температуру, заранее задайте метод и одинаковые условия измерения.
На результат влияют также состояние посадочных поверхностей, схема проставок и разброс свойств сырья. Учитывайте эти изменения, прежде чем связывать наблюдаемое отклонение только с диском. Заказ партии должен ссылаться на то исполнение и те требования, которые были оценены. Такая запись полезна и при повторной закупке, когда требуется восстановить конкретную рабочую конфигурацию.
Привяжите запасные диски к рабочим позициям
Планируйте запас вместе с первой рабочей группой. Запасной диск должен восстановить заданную позицию, включая посадку, пропил, толщину корпуса и расположение ножей. Отдельные запасные позиции и полная сменная группа решают разные задачи обслуживания. Укажите их раздельно, чтобы первоначальная поставка и последующее пополнение имели понятный состав.
Для нескольких похожих станков сохраняйте обозначение линии или сборки рядом со спецификацией диска. Одинаковые диаметр и число зубьев могут сочетаться с разными шпоночными отверстиями. Для дистрибьютора эта привязка так же существенна, как для производственного снабжения: она помогает различать внешне похожие позиции при отгрузке и повторном запросе.
Переточенный диск и новый инструмент могут иметь одинаковое исходное обозначение, но отличаться текущей геометрией и состоянием. Возможность совместного применения оценивайте с учетом заключения службы заточки и требований к сборке. При повторном заказе используйте принятую спецификацию замены со всеми изменениями. Старая фотография или запись только наружного диаметра не заменяет действующий технический документ.
Приоритеты при закупке
Сопоставьте требования древесины, посадку на станке и состав поставки, прежде чем сравнивать предложения.
Посадка на пильный вал
Укажите отверстие, шпоночные пазы и узел крепления вместе. Исполнения с разным расположением пазов должны оставаться отдельными позициями при сравнении чертежей и подборе замены.
Зубья и подчищающие ножи
Запишите число наружных зубьев и количество ножей в разных полях. Свяжите выбор с древесиной, производственной задачей и положением диска в рабочей группе.
Рабочая группа и запас
Определите позиции и количество дисков для сборки. В запросе на расчет разделите полную сменную группу и отдельные запасные диски для восстановления конкретных позиций.
Частые вопросы
01Для чего нужны подчищающие ножи на диске многопильного станка?
Подчищающие ножи поддерживают зазор между корпусом диска и древесиной внутри пропила. Они расположены в теле диска и учитываются отдельно от зубьев по наружной окружности. При подборе замены важны не только количество ножей, но и их положение, форма прорезей и конструкция корпуса. Наличие ножей само по себе не гарантирует заданную чистоту поверхности, подачу или ресурс: результат оценивают в условиях конкретного раскроя.
02Какие параметры диска и посадки нужно указать в заказе?
Укажите наружный и посадочный диаметры, ширину пропила, толщину корпуса, число наружных зубьев и количество подчищающих ножей. Для посадки нужны ширина, глубина, количество и расположение шпоночных пазов, а также схема крепления. Приложите чертеж или спецификацию действующего инструмента и обозначьте его позицию в группе. Сочетание перечисленных вариантов согласуется как единое исполнение для вашей задачи.
03Чем подчищающие ножи отличаются от отдельного подрезного диска?
Подчищающие ножи находятся в корпусе многопильного диска и работают в его пропиле. Отдельный подрезной диск является самостоятельным инструментом для предварительного подрезания, например в другой схеме пиления. Эти названия не следует использовать как взаимозаменяемые при заказе. Чтобы определить нужную оснастку, приложите общий вид диска, крупный вид его элементов и описание операции. Наружные зубья, встроенные ножи и отдельная подрезная пила обозначаются раздельно.
04Что означают пропил 4,0 мм и толщина корпуса 2,2 мм?
4,0 мм — ширина реза, формируемого режущей частью в древесине. 2,2 мм — толщина самого корпуса диска. Это разные размеры: первый относится к удаляемому материалу, второй — к телу инструмента в сборке. При замене сопоставьте оба значения с проставками, опорными поверхностями и положением дисков. Изменение любого из них требует оценки того, как сохранится нужная ширина получаемых заготовок.
05Как проверить шпоночные пазы и установку диска на вал?
Сверьте отверстие и все пазы с размерным чертежом вала: нужны ширина, глубина, количество и расположение. В линейке предусмотрен вариант 11 × 6 мм — ширина × глубина; его применимость к выбранному исполнению согласуется отдельно. Примеры с противоположными пазами и тремя направлениями пазов относятся к разным конструкциям. Дополнительно сопоставьте опорные поверхности, зажим, направление вращения и ограничения станка. По фотографии нельзя назначать размеры или рабочую частоту вращения.
06Можно ли заказать любое сочетание размеров, зубьев и ножей?
Перечень представляет независимые варианты параметров, а не все возможные готовые исполнения. Диаметры 254, 300 и 350 мм, отверстия 40 и 60 мм, варианты числа зубьев и ножей не следует автоматически объединять между собой. В запросе укажите требуемое сочетание, схему пазов и условия применения. Предложение должно относиться к согласованному диску или рабочей группе с отдельным количеством по каждой позиции.
Запросите расчет пильных дисков
Отправьте AXIMET полное требование к диску или данные для его определения. Для замены подойдут действующий чертеж и четкие фотографии общего вида, ножей и центрального отверстия. Для новой линии приложите сборку пильного вала и планируемую схему раскроя. Включите в запрос:
- Наружный и посадочный диаметры, число наружных зубьев и количество подчищающих ножей.
- Ширину, глубину, количество и расположение шпоночных пазов либо размерный чертеж отверстия.
- Пропил, толщину корпуса, позиции дисков и схему проставочных колец.
- Количество рабочих групп, состав каждой группы и отдельное количество запасных дисков.
- Породу, диапазон влажности, толщину древесины и требуемую ширину заготовок.
- Данные станка, рабочие требования и критерии оценки поверхности пропила.
- Объем закупки, пункт назначения и требования к маркировке или упаковке.
Укажите цель запроса: замена принятого исполнения, оценка альтернативы или оснащение новой схемы. Если нужна первоначальная оценка инструмента перед партией, обозначьте ее отдельно. Сохраните исходные требования вместе с согласованной спецификацией — они станут основой для последующего пополнения.
