РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ
Метчик HSS с прямыми канавками и хвостовиком HEX 1/4
Включайте метчик с шестигранником в ассортимент отдельно от комбинированного сверла-метчика.
Метчик HSS с прямыми канавками и хвостовиком HEX 1/4 имеет HEX 1/4 (6.35 mm). Семь сочетаний M3 × 0.5–M12 × 1.75 имеют общую длину 57–77 mm. Это метчик для подготовленного отверстия, не сверло-метчик.
Только резьба, прямые канавкиНужно подготовленное отверстие; сверление не совмещено.
HEX 1/4: 6.35 mmПроверьте фиксацию, зацепление и управляемое нарезание.
Общая длина 57–77 mmПеред повторным заказом сравните с отдельной винтовой HEX-серией 80 mm.
- Полностью шлифованный HSS с прямыми канавками.
- Шестигранный хвостовик 1/4 дюйма (6.35 mm).
- Указанные резьбы: от M3 × 0.5 до M12 × 1.75.
- Указанная общая длина: 57–77 mm.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы

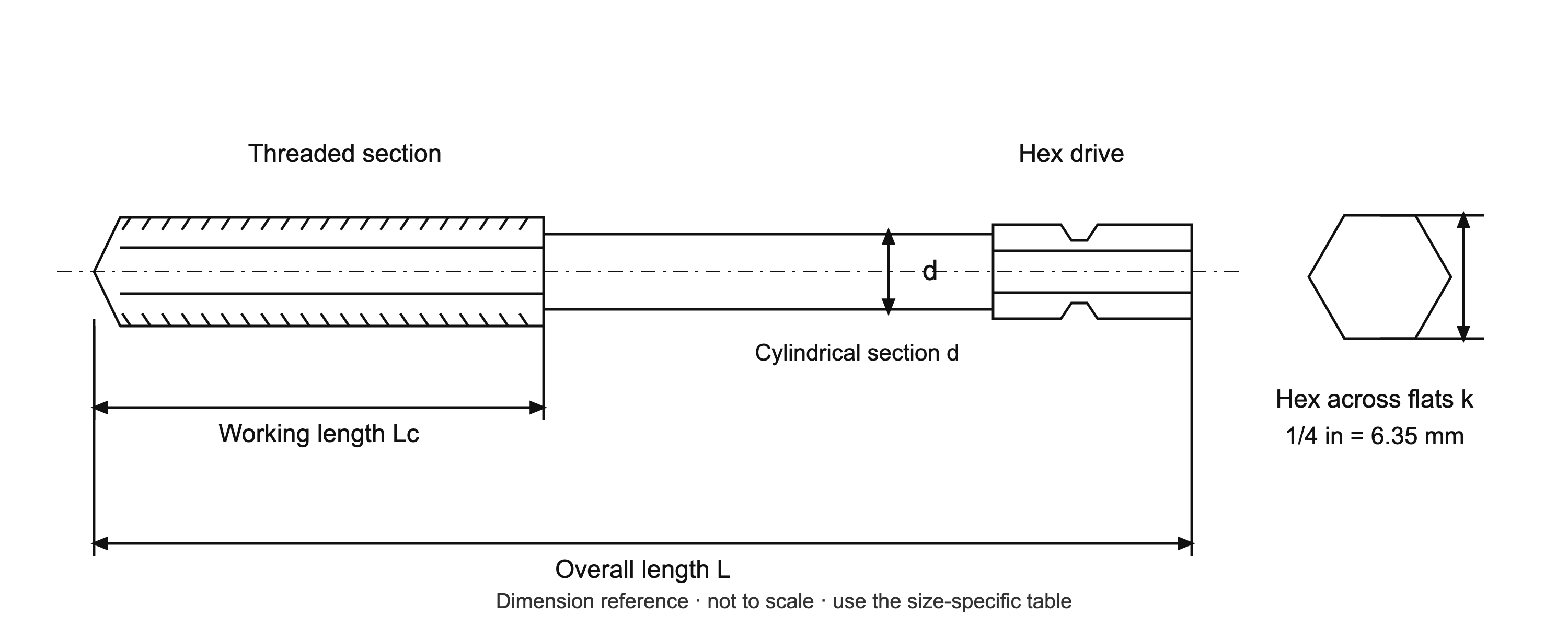

Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

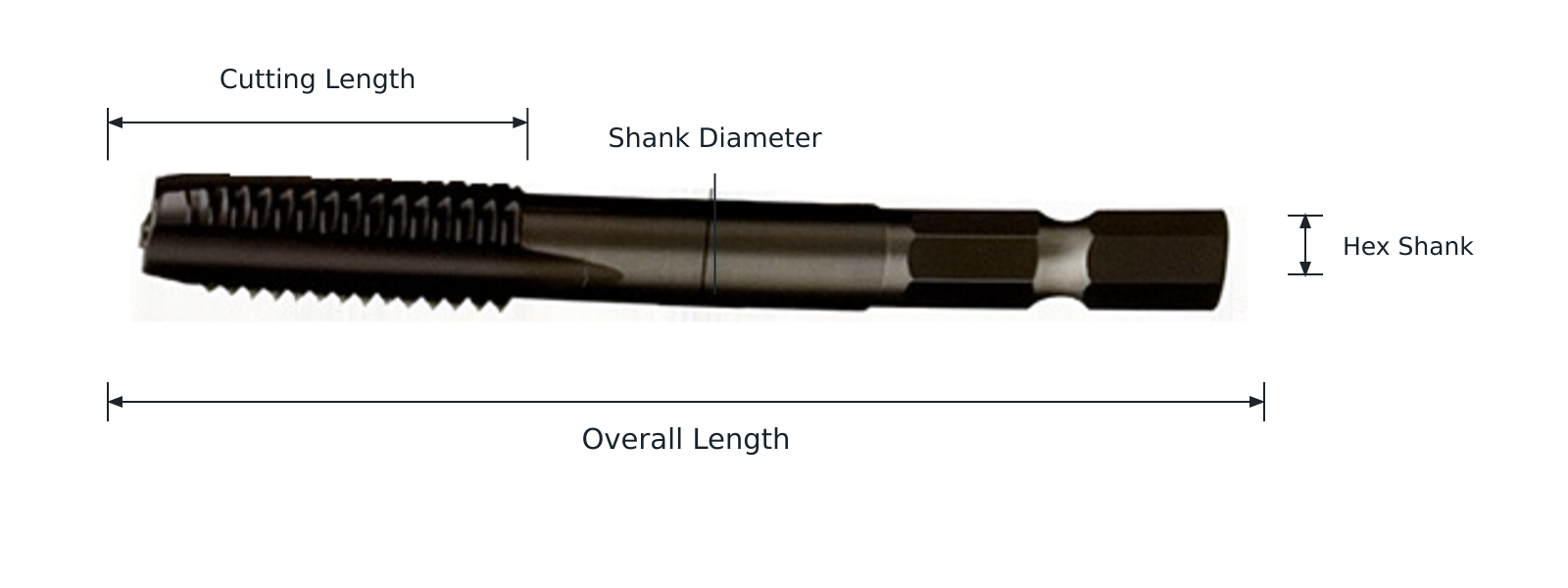

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Размер шестигранника под ключ (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Диаметр цилиндрического корпуса d (mm) | Размер под ключ k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M3x0.5 | 57 | 16 | 7.2 | 6.35 | 2.5 |
| M4x0.7 | 62 | 20 | 7.2 | 6.35 | 3.3 |
| M5x0.8 | 62 | 22 | 7.2 | 6.35 | 4.2 |
| M6x1.0 | 67 | 26 | 7.2 | 6.35 | 5 |
| M8x1.25 | 67 | 26 | 7.2 | 6.35 | 6.8 |
| M10x1.5 | 73 | 24 | 7.2 | 6.35 | 8.5 |
| M12x1.75 | 77 | 28 | 7.2 | 6.35 | 10.3 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Для M6 × 1.0 указаны L 67 mm, Lc 26 mm, d 7.2 mm и k 6.35 mm. Перед заменой машинного метчика с квадратом сравните весь инструмент и присоединение.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Метчик с шестигранным хвостовиком: не сверло-метчик
Учитывайте деталь и операцию
Сначала задайте подготовку отверстия и резьбу, затем оцените стружку для материала и типа отверстия. Шестигранник задаёт приводной размер, но требует подходящей управляемой установки.
Проверьте условия применения
Шестигранник не подтверждает ударную работу и не отменяет соосность и реверс. Тёмный вид не определяет конкретное покрытие.
Для M6 d 7.2 mm — указанный диаметр цилиндрического корпуса, k 6.35 mm — шестигранник под ключ; это не два размера квадрата. Для подтверждения крепления запросите боковой и торцевой виды профиля фиксации и сравните с держателем.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик HSS с винтовыми канавками и хвостовиком HEX 1/4 | Для глухих отверстий сочетайте определённое шестигранное присоединение с отводом стружки к хвостовику. |
| Сверло-метчик HSS удлинённое с шестигранным хвостовиком | Перед выбором длинного сверла-метчика с шестигранником сравните длину сверления, резьбовой части и вылет. |
| Метчик машинный метрический HSS с прямыми канавками | Формируйте метрический ассортимент с учётом диаметра хвостовика и квадрата, а не только размера резьбы. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Подтвердите привод перед применением
Полностью шлифованный прямоканавочный метчик HSS с HEX 1/4.
- Присоединение 6.35 mm применяется с подходящим быстросменным держателем.
- Для сквозных и глухих отверстий учитывайте глубину и место для стружки.
- Укажите привод и держатель: шестигранник сам не подтверждает ударный режим.
Согласуйте режим привода и смазку фактической установки.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSS |
| Материал инструмента | HSS |
| Обозначение допуска/исполнения | ISO 2 / 6H |
| Обозначение заходной части | B 4–5 |
Свяжите режущую форму и удерживающий хвостовик
В пополнении и смешанном заказе сохраняйте метрический размер/шаг, прямые канавки и HEX 1/4 вместе. Общее присоединение не делает разные режущие формы взаимозаменяемыми.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Отделяйте быстросменное нарезание от сверлильных принадлежностей

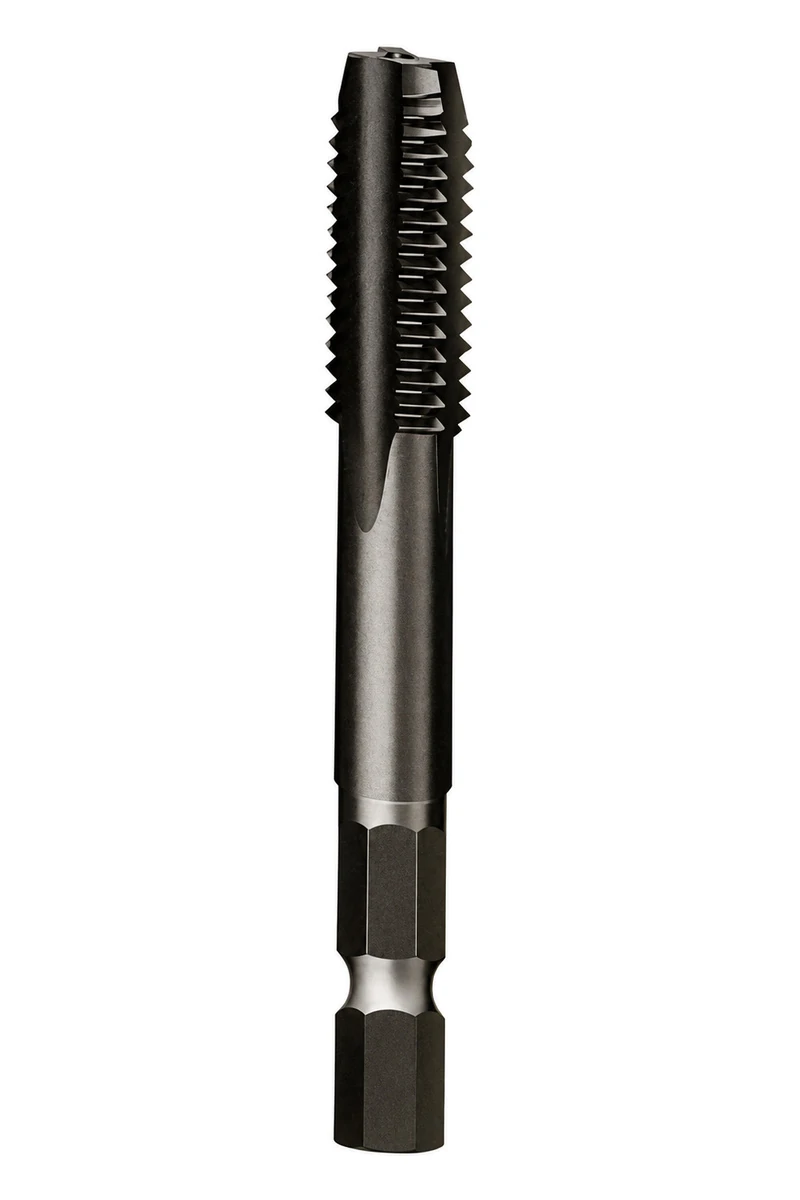

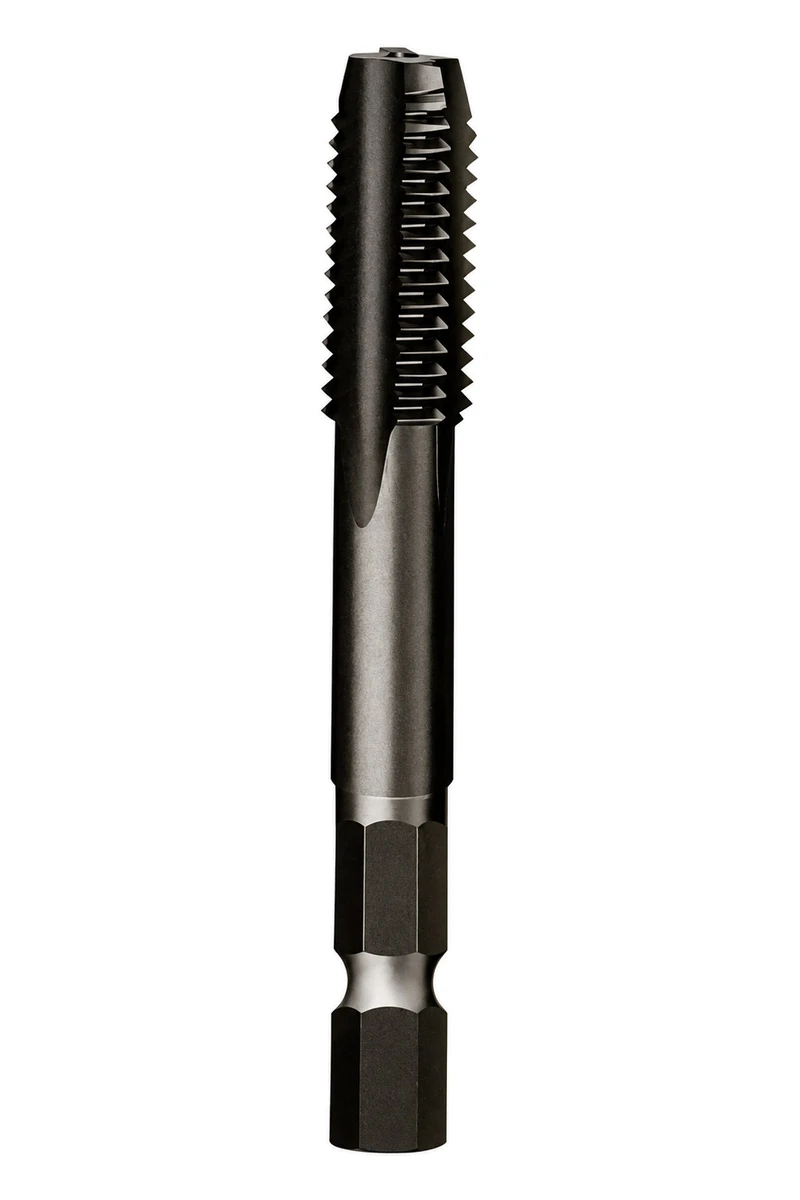

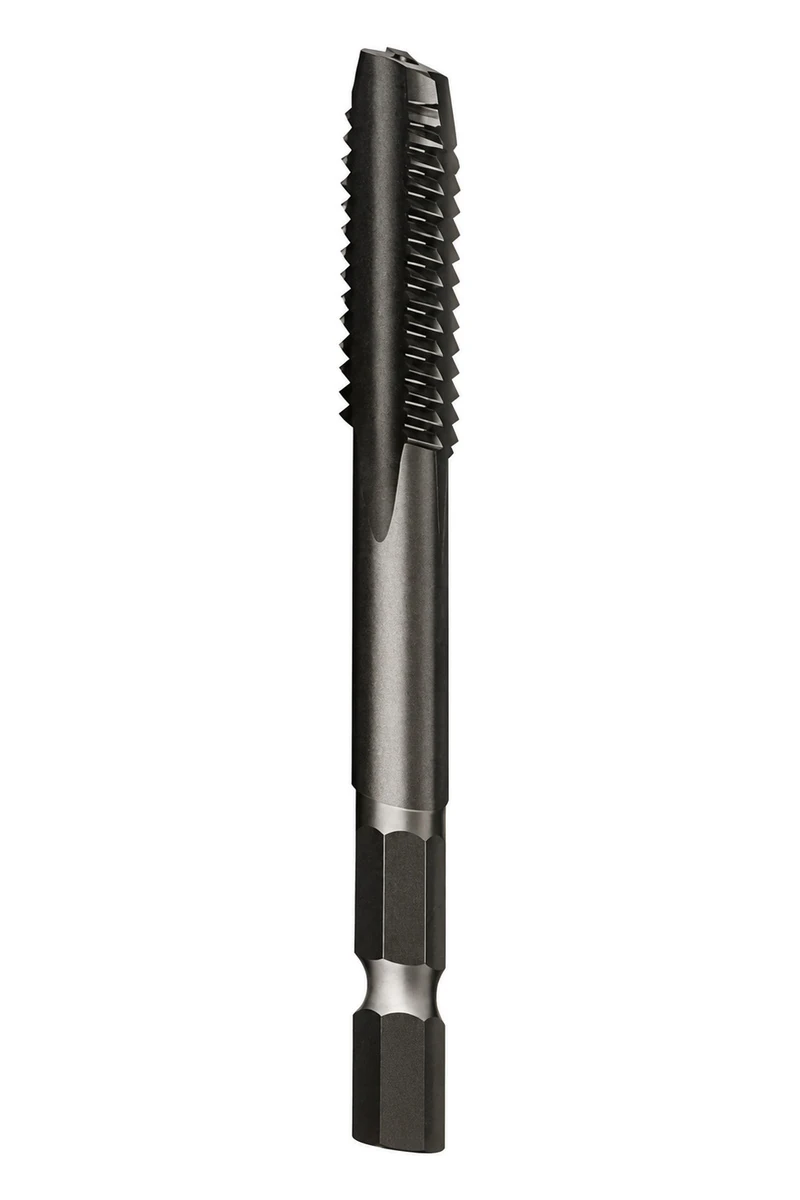

Прямоканавочный HEX-метчик сохраняет требования к отверстию и режиму. В ассортименте отделяйте его от сверл-метчиков и обычных бит. Цеховые фото дают контекст, предметные показывают прямые канавки.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик HSS с прямыми канавками и хвостовиком HEX 1/4
- Размер шестигранника и профиль фиксации
- Прямые канавки и состояние кромок
- Метрический шаг, режущая и общая длины
По образцу проверьте шестигранник и полную резьбонарезную геометрию. Не принимайте сверло-метчик лишь из-за совпадения привода.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Для M6 × 1.0 указаны L 67 mm, Lc 26 mm, d 7.2 mm и k 6.35 mm. Перед заменой машинного метчика с квадратом сравните весь инструмент и присоединение. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | По образцу проверьте шестигранник и полную резьбонарезную геометрию. Не принимайте сверло-метчик лишь из-за совпадения привода. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Упаковка с ясным назначением для нарезания резьбы
В описании упаковки отличайте метчик от шестигранных сверл и комбинированных инструментов. Укажите полную резьбу и число штук в пополнении или наборе. Общие фотографии упаковки не должны размывать выбранную форму.
Составьте однозначную закупочную спецификацию
Включайте метчик с шестигранником в ассортимент отдельно от комбинированного сверла-метчика.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Сверлит ли метчик отверстие сам?
Нет. Это только прямоканавочный метчик. Сверло-метчик имеет отдельный сверлильный участок и представлен отдельно.
Что значит 1/4 на метрическом метчике?
Это шестигранный привод 6.35 mm. Резьбы остаются метрическими сочетаниями таблицы.
Можно ли работать в ударном режиме?
Форма шестигранника не задаёт ударный допуск. Сообщите привод, держатель и режим для подбора.
Каковы размеры прямоканавочного HEX M6?
L 67 mm, Lc 26 mm, d 7.2 mm, HEX k 6.35 mm. Проверьте доступ и длину зацепления держателя.
Это тот же винтовой HEX-метчик 80 mm?
Нет. Здесь прямые канавки и длины 57–77 mm. Отдельная винтовая серия имеет 80 mm у всех позиций.
Как дистрибьютору отличить от шестигранного сверла-метчика?
Маркируйте «только метчик», прямые канавки, метрический размер/шаг и HEX 1/4. Сохраните требование к отверстию и количество в позиции.
