РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ

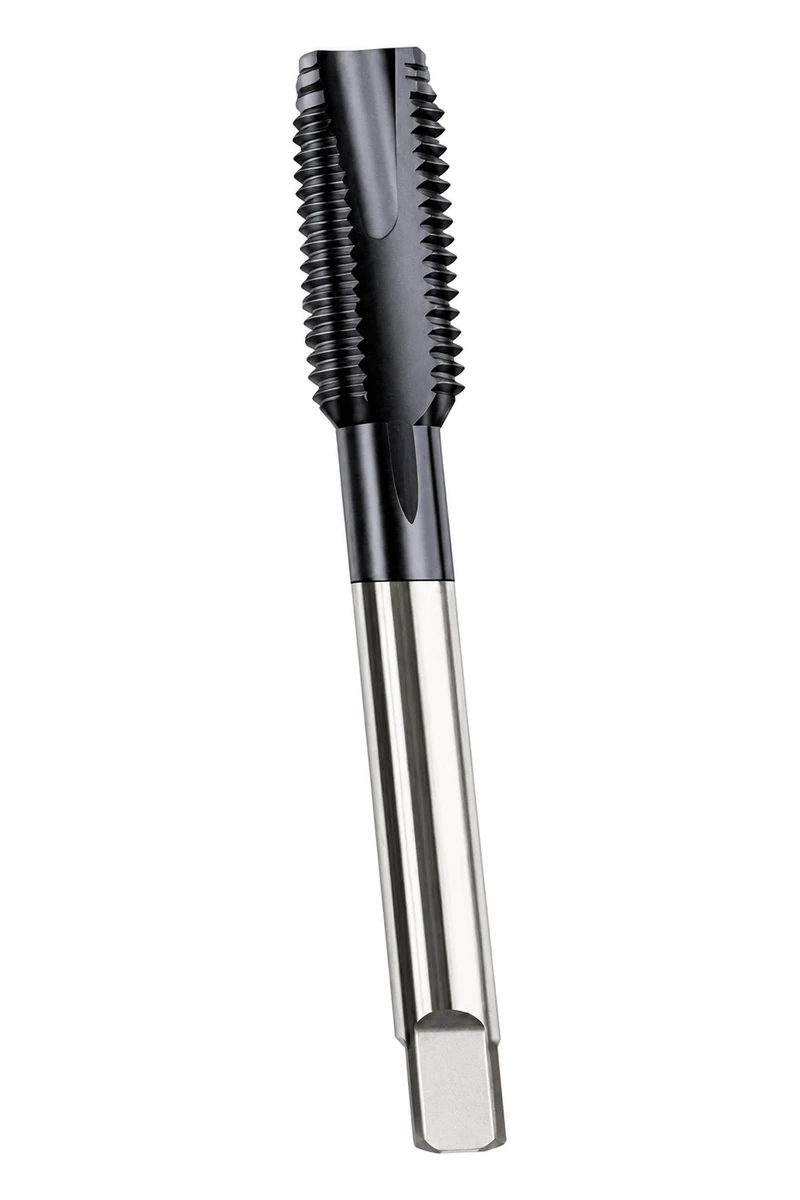

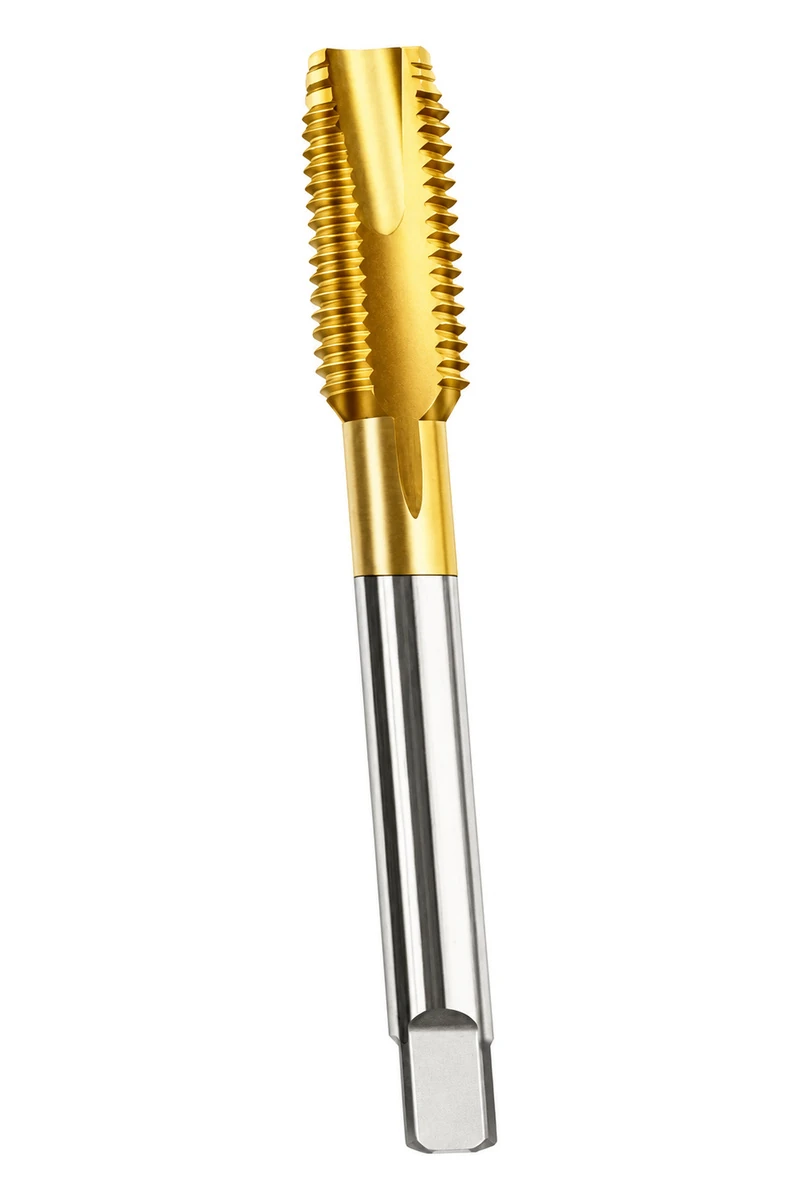

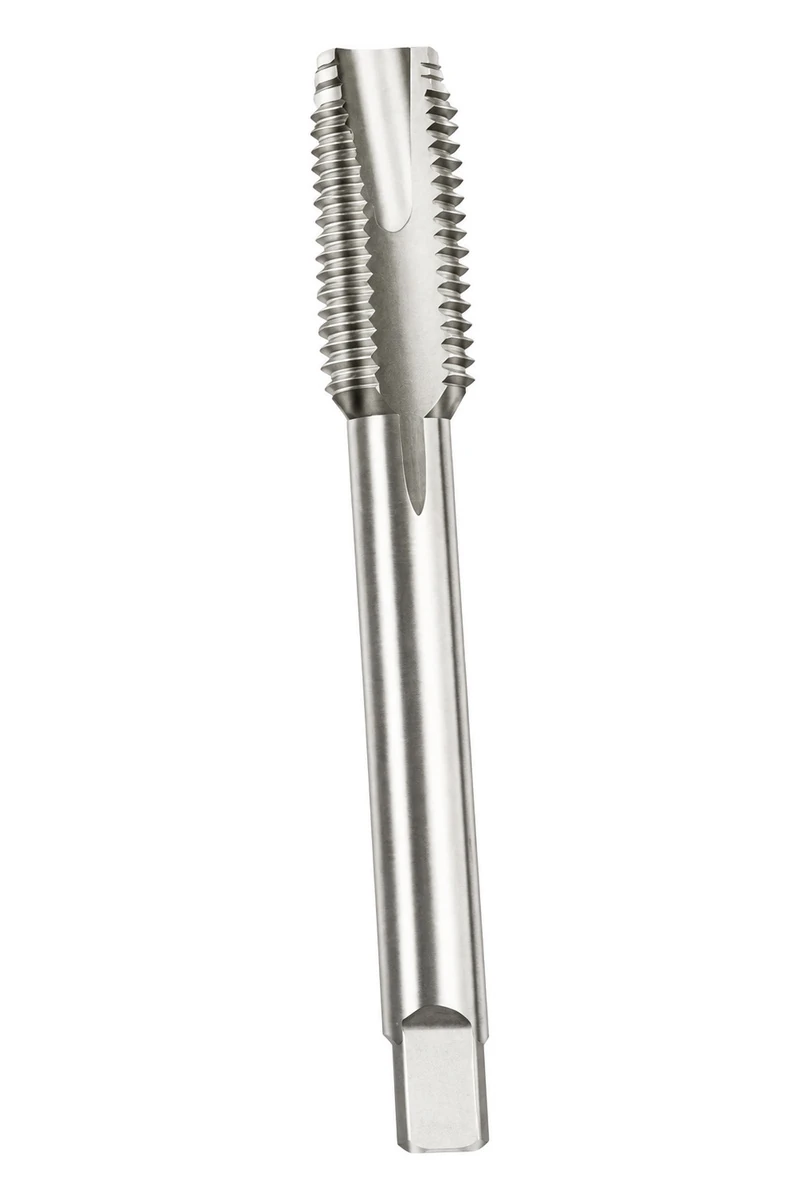

Метчик машинный метрический HSS с подточкой
Для метрических метчиков под сквозные отверстия обеспечьте выход стружки.
Метчик машинный метрический HSS с подточкой направляет стружку перед режущей кромкой. Серия включает 16 сочетаний M2 × 0.4–M24 × 3.0 с вариантами HSS/HSS-Co. Она предназначена для подбора под сквозные отверстия со свободным выходом стружки; подточка не равнозначна винтовым канавкам.
M2 × 0.4–M24 × 3.016 метрических сочетаний с размерами закрепления для каждого.
Отвод стружки вперёдПроверьте выход отверстия и свободное место за деталью.
M6: L 66 / Lc 15 mmСравните вылет и режущую длину вместе с резьбой.
- Подточка направляет стружку вперёд.
- Исполнение для сквозной резьбы.
- Варианты материала HSS и HSS-Co.
- Указанные метрические размеры: M2–M24.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

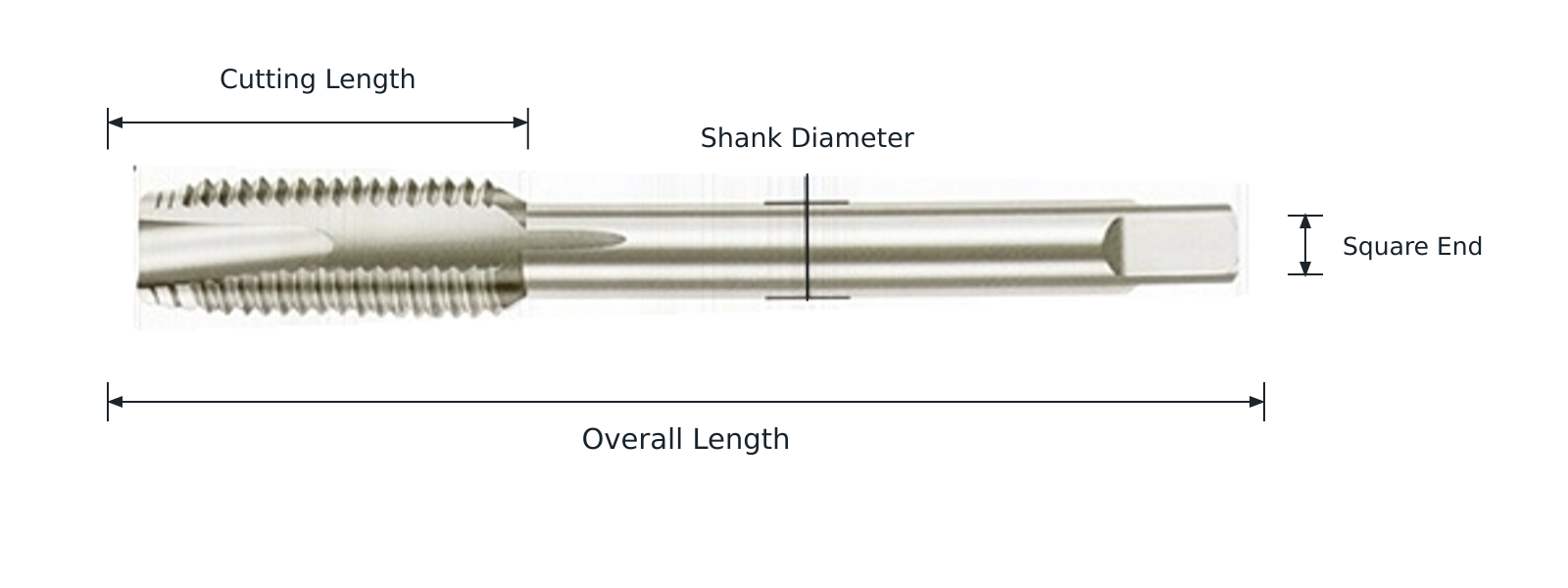

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M2x0.4 | 45 | 7 | 3 | 2.5 | 1.6 |
| M2.5x0.45 | 49 | 8 | 3 | 2.5 | 2.1 |
| M3x0.5 | 49 | 9 | 4 | 3.2 | 2.5 |
| M3.5x0.6 | 52 | 13 | 4 | 3.2 | 2.9 |
| M4x0.7 | 56 | 11 | 5 | 4 | 3.3 |
| M5x0.8 | 64 | 13 | 5.5 | 4.5 | 4.2 |
| M6x1.0 | 66 | 15 | 6 | 4.5 | 5 |
| M8x1.25 | 70 | 22 | 6.2 | 5 | 6.8 |
| M10x1.5 | 75 | 24 | 7 | 5.5 | 8.5 |
| M12x1.75 | 82 | 29 | 8.5 | 6.5 | 10.3 |
| M14x2.0 | 88 | 30 | 10.5 | 8 | 12 |
| M16x2.0 | 95 | 32 | 12.5 | 10 | 14 |
| M18x2.5 | 100 | 37 | 14 | 11 | 15.5 |
| M20x2.5 | 100 | 37 | 15 | 12 | 17.5 |
| M22x2.5 | 115 | 38 | 17 | 13 | 19.5 |
| M24x3.0 | 120 | 45 | 19 | 15 | 21 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Для M6 × 1.0 указаны общая длина 66 mm, режущая 15 mm, хвостовик 6 mm и квадрат 4.5 mm. Проверьте ход, место за выходной поверхностью и держатель.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Метчик с винтовой подточкой: выход стружки вперёд
Учитывайте деталь и операцию
В сквозном отверстии обеспечьте свободный выход стружки за деталью. Подточка относится к режущему концу и отличается от винтовых канавок, выводящих стружку назад. Режим выбирают после согласования материалов детали и инструмента.
Проверьте условия применения
Для закрытого дна отдельно оценивайте свободную глубину и объём стружки. Совпадение закрепления не позволяет напрямую заменить метчик для глухого отверстия.
При согласовании замены другого бренда сравните конец спереди и сбоку, полную резьбу и L/Lc/d/k с образцом. Если стружка мешает проходу, проверьте выход, толщину и режим; фото хвостовика не подтверждает подточку.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик машинный метрический HSS с винтовыми канавками | Общая метрическая серия с винтовыми канавками для отвода стружки к хвостовику при работе в глухих отверстиях; учитывайте её размеры. |
| Метчик машинный DIN 371 с подточкой | Для сквозного отверстия DIN 371 уточняйте подточку и размеры хвостовика вместе. |
| Метчик машинный DIN 376 с подточкой | В запросе на DIN 376 с подточкой отдельно указывайте вылет уменьшенного хвостовика и выход стружки. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Оставьте место для выхода стружки вперёд
Машинный метчик с подточкой и направлением стружки перед режущим концом.
- Подбирайте подточку и передний угол по материалу и сквозному отверстию.
- Указаны HSS и HSS-Co; закрепите выбранную марку в спецификации.
- Согласуйте поверхность и требование к проходному/непроходному калибру со спецификацией резьбы.
Для стружки нужно место за резьбовым отверстием. Укажите марку детали, выходной зазор и допуск готовой резьбы.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSSE |
| Материал инструмента | HSS/HSS-Co |
| Обозначение допуска/исполнения | JIS / P2 |
| Обозначение заходной части | B 5–6 |
Сохраняйте подточку в спецификации заказа
Отличительный элемент — подточка, направляющая стружку вперёд. Отделяйте её от винтовых канавок в закупочных записях и фотографиях. Материал и поверхность задаются по позиции, а не общим цветом.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Поставка для сквозных отверстий с учётом стружки
Серия служит для выбора метчиков с подточкой под сквозные отверстия. Рассматривайте цеховые и производственные фото вместе с конкретным инструментом. В запросе нужны материал, шаг, глубина резьбы и место за отверстием.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик машинный метрический HSS с подточкой
- Подточка и состояние режущих кромок
- Резьба и требуемые критерии приёмки
- Хвостовик и квадрат по выбранному держателю
Проверяйте фактическую подточку вместе с заданной резьбой. Приёмка образца должна учитывать посадку хвостовика/квадрата и путь стружки за деталью; фото одного хвостовика не подтверждает режущий конец.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Для M6 × 1.0 указаны общая длина 66 mm, режущая 15 mm, хвостовик 6 mm и квадрат 4.5 mm. Проверьте ход, место за выходной поверхностью и держатель. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Проверяйте фактическую подточку вместе с заданной резьбой. Приёмка образца должна учитывать посадку хвостовика/квадрата и путь стружки за деталью; фото одного хвостовика не подтверждает режущий конец. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Разделяйте метчики с подточкой и винтовыми канавками на складе
Если поставляются оба исполнения, ясно обозначайте подточку на упаковке. Укажите полную метрическую резьбу и заказанную поверхность. Фотографии помогают согласовать упаковку, но не разрешают замену по внешнему сходству.
Составьте однозначную закупочную спецификацию
Для метрических метчиков под сквозные отверстия обеспечьте выход стружки.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Для чего выбирают метчик с подточкой?
Обычно для сквозной резьбы: подточка направляет стружку вперёд. За резьбовой частью необходимо место для её выхода.
Чем подточка отличается от винтовой канавки?
Подточка толкает стружку вперёд, винтовые канавки выводят её к хвостовику. Это разные геометрии даже при одинаковой резьбе и закреплении.
Можно ли нарезать глухое отверстие?
В отдельных установках возможен запас глубины под заход и стружку, но его проверяют для конкретных инструмента и детали. Для обычного глухого отверстия сначала сравните винтовую серию.
Можно ли сохранить держатель общей метрической винтовой серии?
Сравните d, k и длину закрепления выбранного размера. Совпадение привода помогает проверить держатель, но не подтверждает пригодность для того же отверстия.
Это серия с подточкой DIN 371?
Нет. Это общая метрическая серия. Если в заказе заданы DIN 371 или DIN 376, откройте соответствующую размерную страницу и сравните позиции.
Какие сведения нужны для расчёта сквозного нарезания?
Сообщите размер и шаг, марку детали, толщину, глубину резьбы, выходной зазор, держатель и количество по размерам. Добавьте материал инструмента и упаковку.
ЗАПРОС ПО ИЗДЕЛИЮ
Запрос на метчики для сквозной резьбы
Укажите резьбу, материал, глубину сквозного отверстия и выходной зазор.
