Серия KE · R077
Фрезы по титану

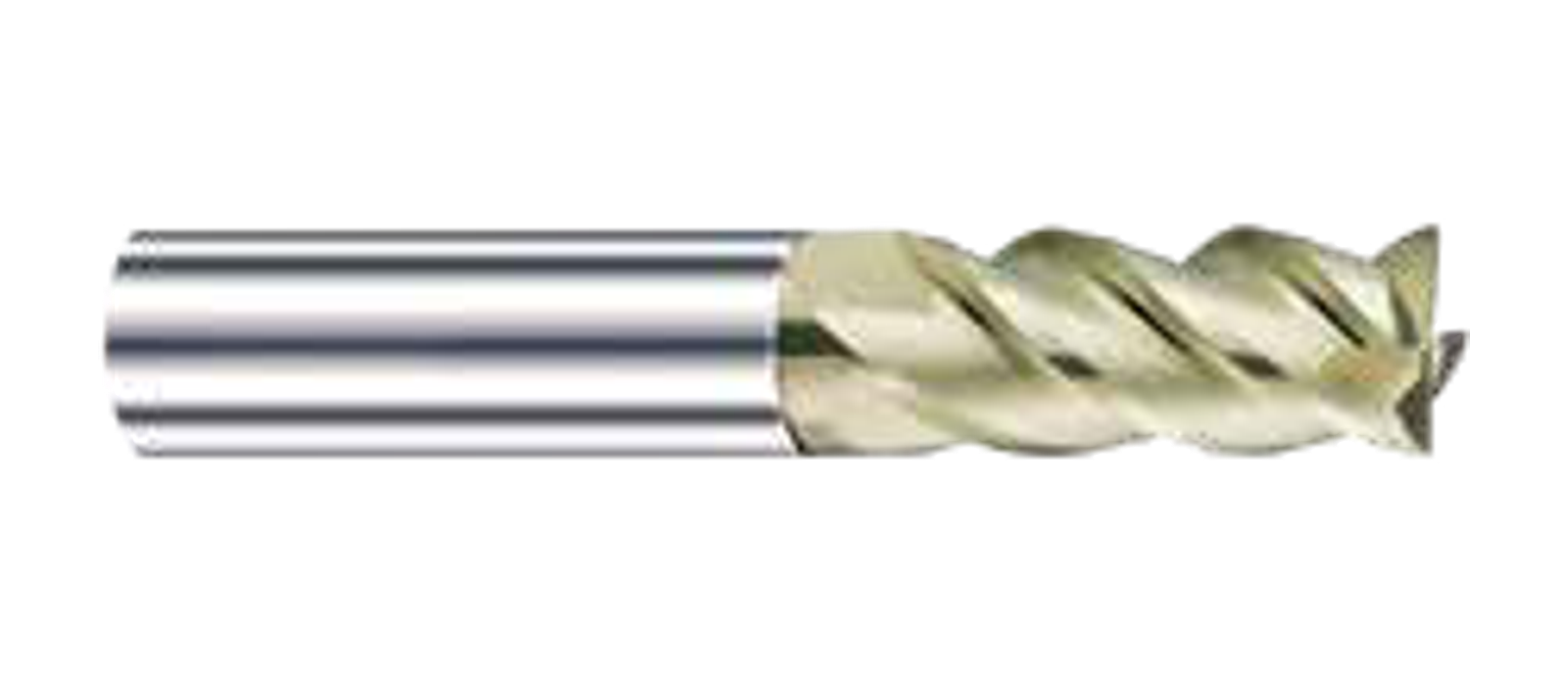

Серия KE включает 17 четырёхзубых плоских концевых фрез по титану. Сравнивайте D, Lc, L и d вместе с маркой титанового сплава, операцией и жёсткостью установки.
- Плоский торец для совместимых пазов, уступов и карманов
- Четырёхзубая серия KE
- Размеры и хвостовик привязаны к конкретной модели
Подбор: фреза по титану
Плоский торец выбирают по требуемому дну и траектории. Для титана недостаточно указать материал в общем виде: нужны марка, состояние, тип контакта, станок и держатель.
- Согласуйте D с шириной и траекторией
- Сопоставьте Lc с осевой зоной резания
- Проверьте d, L, вылет и охлаждение

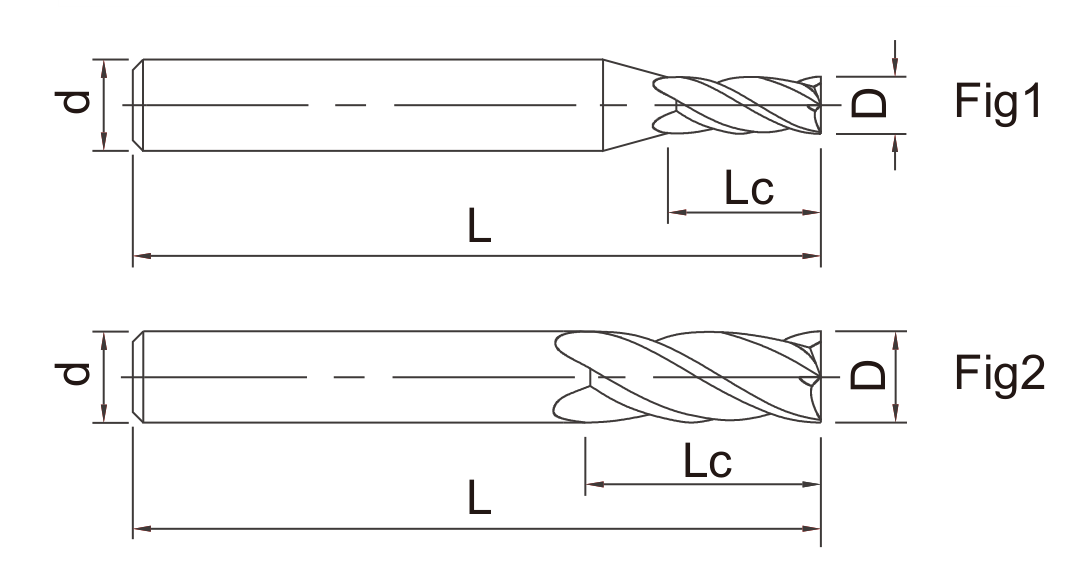

Серии, изображения и размерные чертежи
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
KE · R077 · Число зубьев: 4
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|
| KE0104A | D1 | 3 | L50 | 4 | 4 |
| KE0154A | D1.5 | 4 | L50 | 4 | 4 |
| KE0204A | D2 | 6 | L50 | 4 | 4 |
| KE0254A | D2.5 | 6 | L50 | 4 | 4 |
| KE0304A | D3 | 8 | L50 | 4 | 4 |
| KE0304 | D3 | 8 | L50 | 6 | 4 |
| KE0404A | D4 | 10 | L50 | 4 | 4 |
| KE0404 | D4 | 10 | L50 | 6 | 4 |
| KE0504 | D5 | 13 | L50 | 6 | 4 |
| KE0604 | D6 | 15 | L50 | 6 | 4 |
| KE0804 | D8 | 20 | L60 | 8 | 4 |
| KE1004 | D10 | 25 | L75 | 10 | 4 |
| KE1204 | D12 | 30 | L75 | 12 | 4 |
| KE1404 | D14 | 35 | L100 | 14 | 4 |
| KE1604 | D16 | 40 | L100 | 16 | 4 |
| KE1804 | D18 | 40 | L100 | 18 | 4 |
| KE2004 | D20 | 45 | L100 | 20 | 4 |
Применение, подбор и данные для заказа
Выбор KE по строке
Все 17 моделей имеют четыре зуба, но различаются D, Lc, L и d. Полный код исключает перенос размеров между вариантами.
Плоская фреза не гарантирует идеально острый внутренний угол: результат зависит от реальной геометрии и траектории.
Условия обработки титана
Для паза сообщите ширину, глубину и полный контакт; для уступа — боковое врезание и длину прохода. Укажите сплав и состояние.
Проверьте жёсткость станка, крепление, вылет, держатель, охлаждение и отвод стружки.
Запрос и испытание
Для образца зафиксируйте модель KE, количество, материал, операцию, установку и критерии измерения.
Согласуйте режимы резания и критерии испытания с учётом марки сплава, операции и условий установки.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Что указать для фрезерования паза в титане?
Марку и состояние сплава, ширину и глубину, модель KE, D/Lc/L/d, станок, держатель, вылет, охлаждение и количество.
Все KE имеют четыре зуба?
Да, в опубликованной серии KE указано четыре зуба для каждой строки.
Плоский торец создаёт идеально острый внутренний угол?
Не обязательно. Результат зависит от реальной геометрии инструмента, траектории и требований детали.
Почему важен d?
Диаметр хвостовика определяет совместимость с держателем и может отличаться при близких диаметрах резания.
Можно ли заменить KE сферической или радиусной фрезой?
Нет без изменения геометрии детали и траектории: эти профили формируют разные поверхности.
Как оформить запрос цены?
Укажите модель, количество, титан, операцию, чертёж, станок, держатель, охлаждение и критерии образца.
