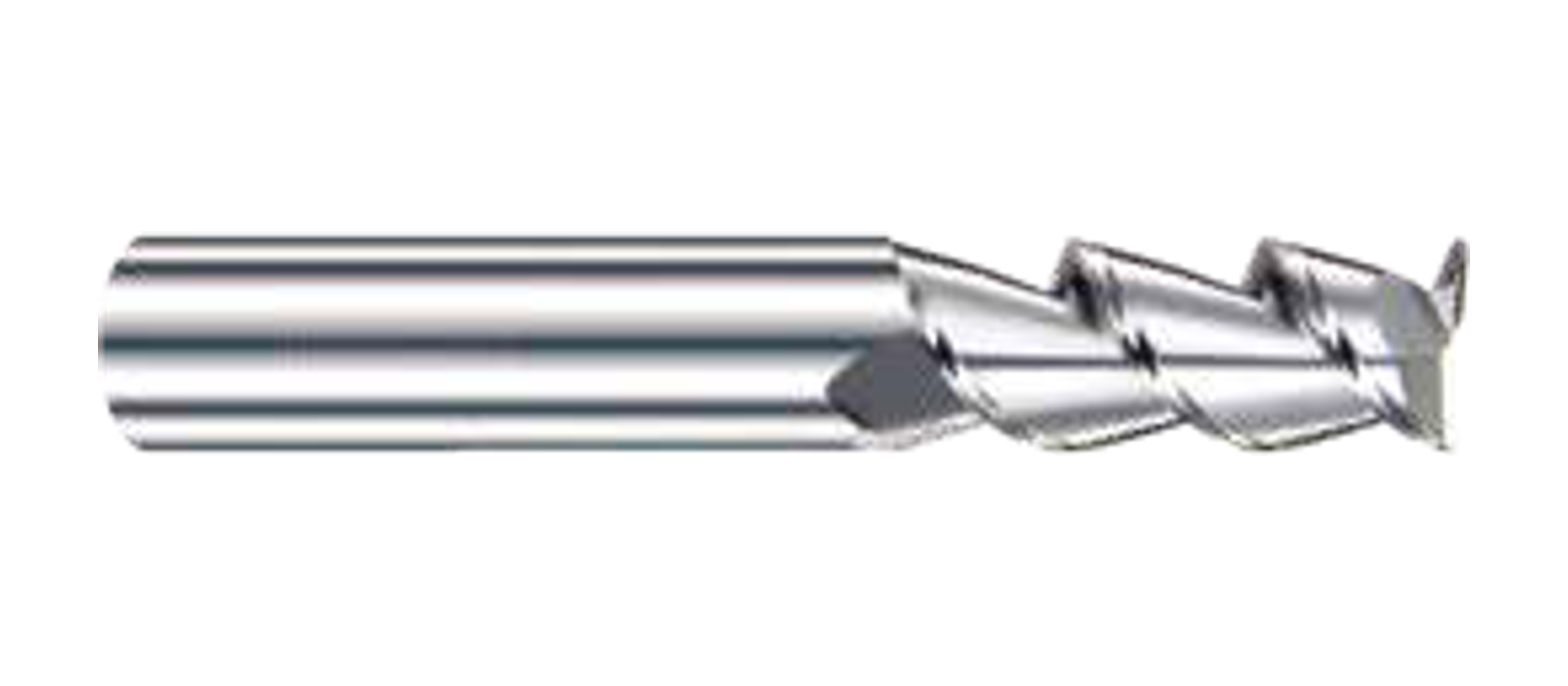

Serie AE · R067
Fresas de metal duro para aluminio
Compare series y modelos de fresa de metal duro para aluminio a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por diámetro, longitud de corte, número de labios y evacuación de viruta.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa de metal duro para aluminio
Esta página reúne 3 familias de catálogo para ranurado, cajeras y perfiles en aluminio cuando coinciden geometría y alcance. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare diámetro, longitud de corte, número de labios y evacuación de viruta.
- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.
Series, vistas de producto y dibujos dimensionales

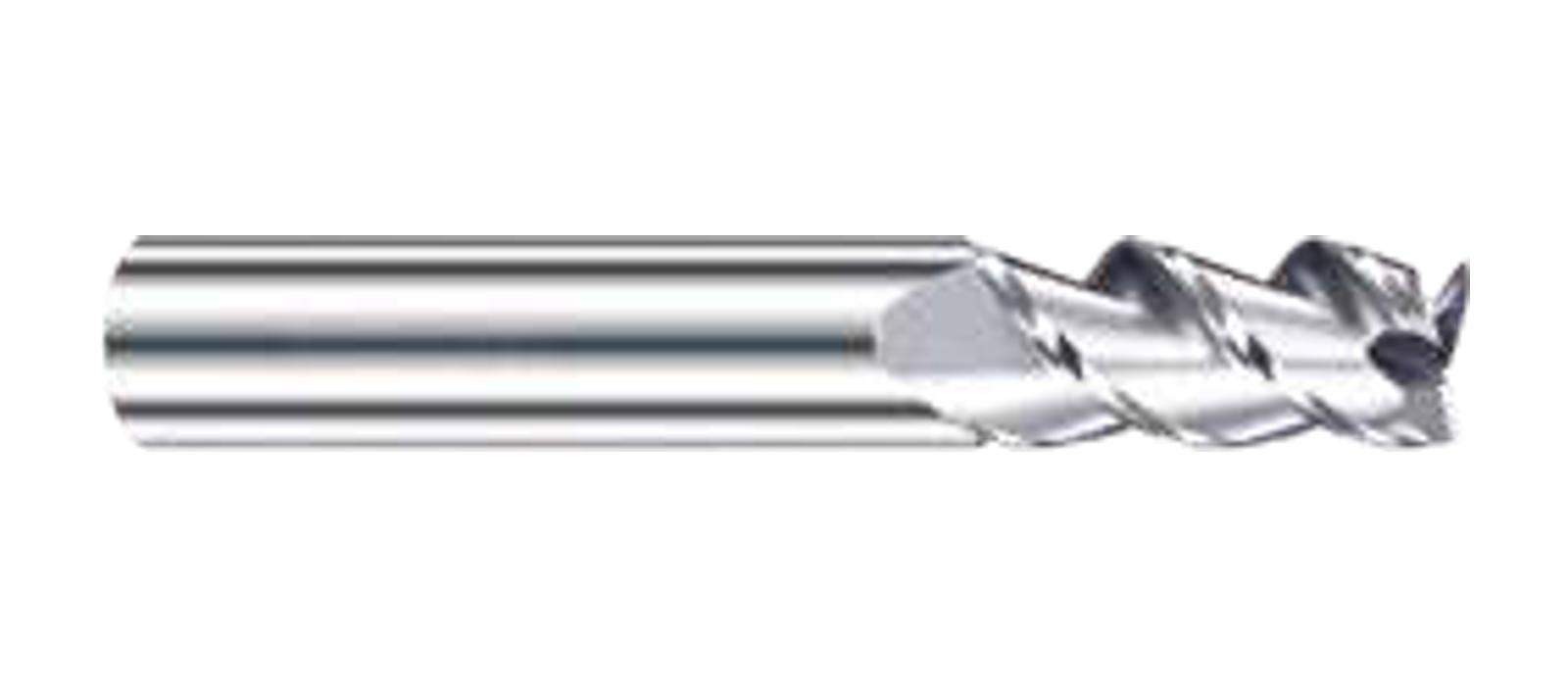

Serie AE · R068

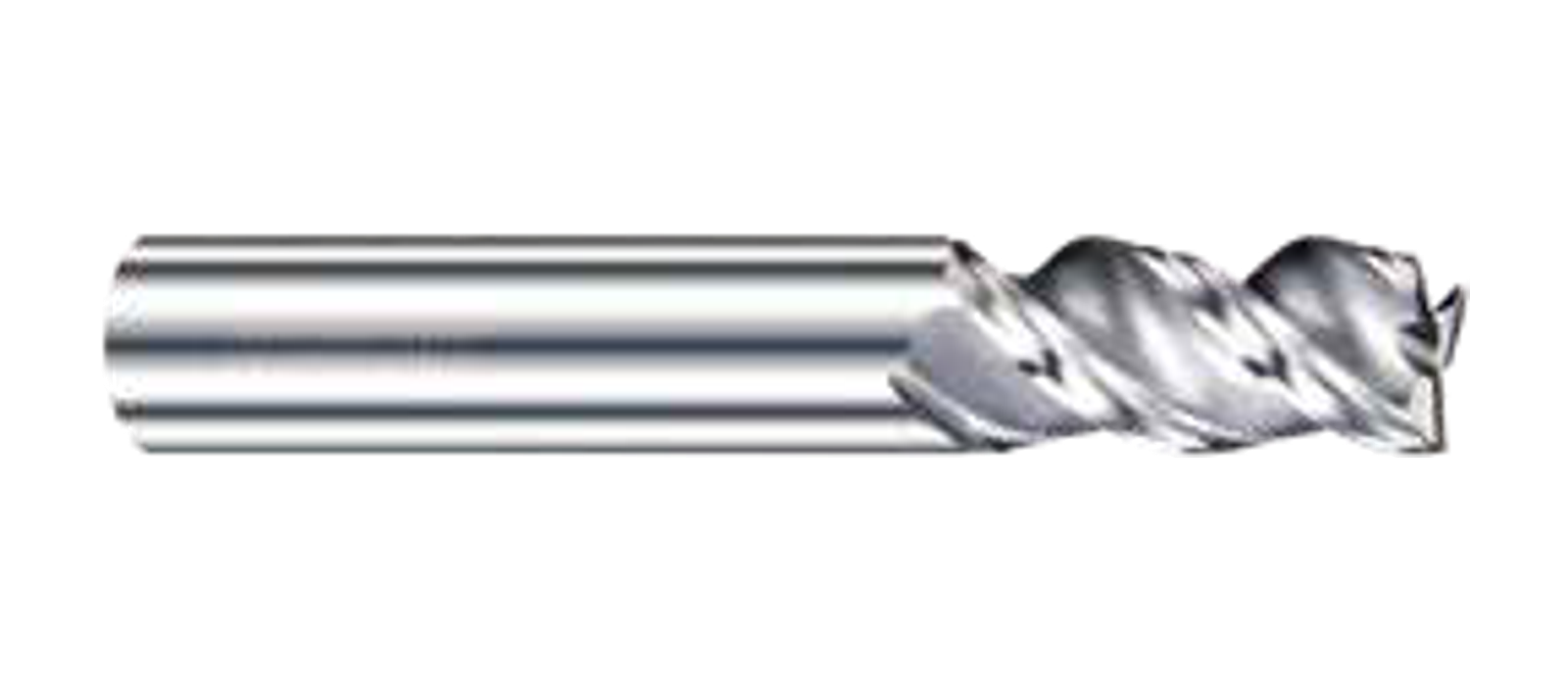

Serie AES · R072
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

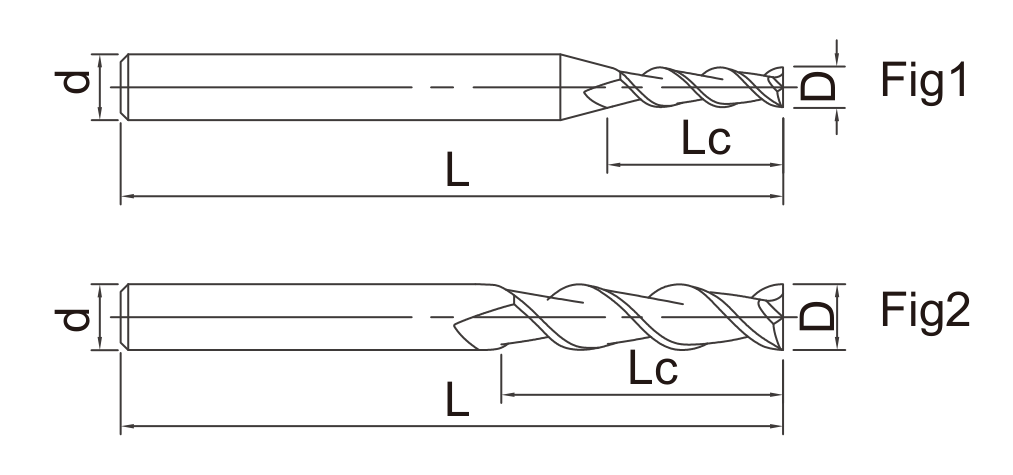

AE · R067 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AE0052A | 0.5 | 1.5 | L50 | 4 | 2 |
| AE0102A | D1 | 3 | L50 | 4 | 2 |
| AE0152A | D1.5 | 4 | L50 | 4 | 2 |
| AE0202A | D2 | 6 | L50 | 4 | 2 |
| AE0302A | D3 | 8 | L50 | 4 | 2 |
| AE0302 | D3 | 8 | L50 | 6 | 2 |
| AE0402A | D4 | 12 | L50 | 4 | 2 |
| AE0402 | D4 | 12 | L50 | 6 | 2 |
| AE0502Z | D5 | 15 | L50 | 5 | 2 |
| AE0502 | D5 | 15 | L50 | 6 | 2 |
| AE0602 | D6 | 18 | L50 | 6 | 2 |
| AE0802 | D8 | 20 | L60 | 8 | 2 |
| AE1002 | D10 | 30 | L75 | 10 | 2 |
| AE1202 | D12 | 30 | L75 | 12 | 2 |
| AE1602 | D16 | 45 | L100 | 16 | 2 |
| AE2002 | D20 | 45 | L100 | 20 | 2 |

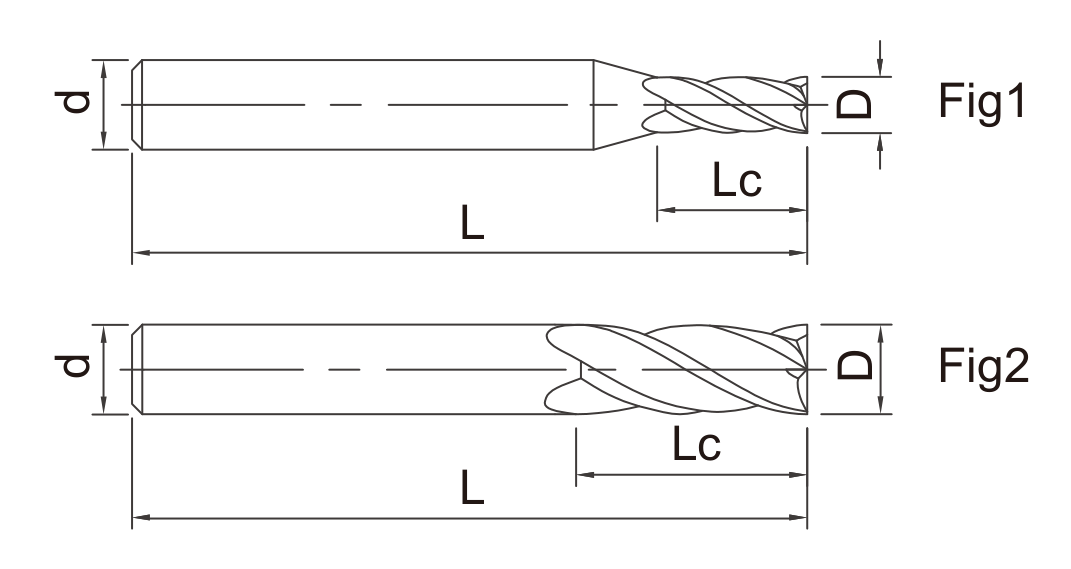

AE · R068 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AE0103A | D1 | 3 | L50 | 4 | 3 |
| AE0153A | D1.5 | 4 | L50 | 4 | 3 |
| AE0203A | D2 | 6 | L50 | 4 | 3 |
| AE0303A | D3 | 8 | L50 | 4 | 3 |
| AE0303 | D3 | 8 | L50 | 6 | 3 |
| AE0403A | D4 | 12 | L50 | 4 | 3 |
| AE0403 | D4 | 12 | L50 | 6 | 3 |
| AE0503Z | D5 | 15 | L50 | 5 | 3 |
| AE0503 | D5 | 15 | L50 | 6 | 3 |
| AE0603 | D6 | 18 | L50 | 6 | 3 |
| AE0803 | D8 | 20 | L60 | 8 | 3 |
| AE1003 | D10 | 30 | L75 | 10 | 3 |
| AE1203 | D12 | 30 | L75 | 12 | 3 |
| AE1603 | D16 | 45 | L100 | 16 | 3 |
| AE2003 | D20 | 45 | L100 | 20 | 3 |

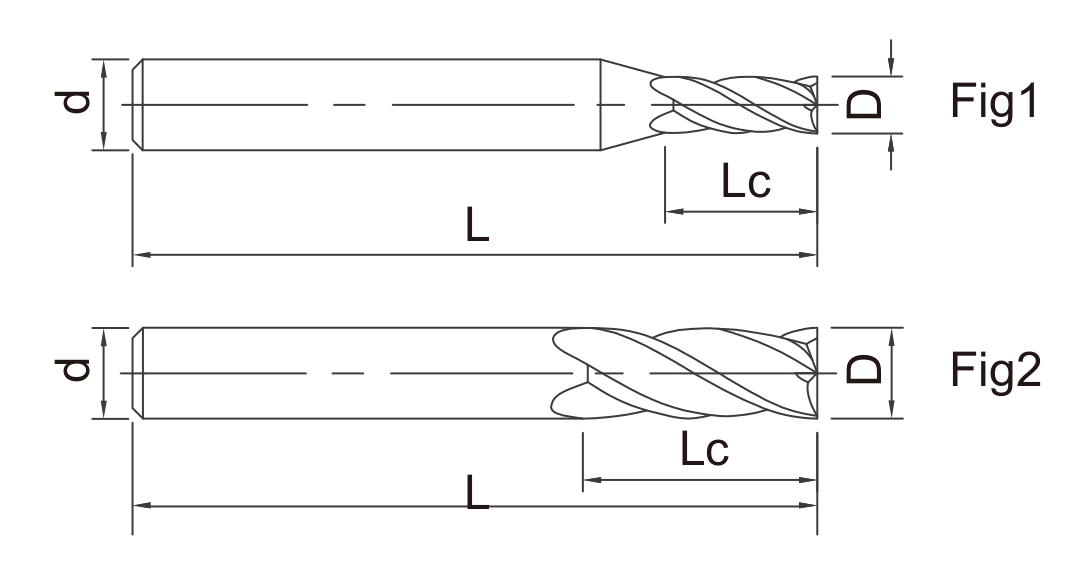

AES · R072 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AES0303A | D3 | 8 | L50 | 4 | 3 |
| AES0303 | D3 | 8 | L50 | 6 | 3 |
| AES0403A | D4 | 12 | L50 | 4 | 3 |
| AES0403 | D4 | 12 | L50 | 6 | 3 |
| AES0503 | D5 | 15 | L50 | 6 | 3 |
| AES0603 | D6 | 18 | L50 | 6 | 3 |
| AES0803 | D8 | 20 | L60 | 8 | 3 |
| AES1003 | D10 | 25 | L75 | 10 | 3 |
| AES1203 | D12 | 30 | L75 | 12 | 3 |
| AES1603 | D16 | 45 | L100 | 16 | 3 |
| AES2003 | D20 | 45 | L100 | 20 | 3 |
Aplicaciones y criterios de compra
ranurado, cajeras y perfiles en aluminio cuando coinciden geometría y alcance. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare AE (R067), AE (R068), AES (R072) por diámetro, longitud de corte, número de labios y evacuación de viruta; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de metal duro para aluminio
¿Cómo elegir entre dos y tres labios para aluminio?
Dos labios dejan más espacio para evacuación; tres aumentan la frecuencia de corte en condiciones compatibles. Decida con el tipo de operación, compromiso, máquina y evacuación, no solo por productividad esperada.
¿Qué dimensiones determinan si un modelo AE encaja en el portaherramientas?
Compruebe el diámetro de mango d y después la longitud total, longitud de corte y salida prevista. Modelos con el mismo D pueden tener mangos o longitudes diferentes.
¿Una fresa plana puede sustituir a una fresa esférica?
No cuando la pieza exige una superficie 3D o un perfil de punta esférica. La fresa plana se selecciona para fondos, ranuras y hombros compatibles con su perfil.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, diámetro, longitud de corte, número de labios y evacuación de viruta, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
