Serie AEH AEI AEJ · R069
Fresas de mango largo para aluminio
Compare series y modelos de fresa de mango largo para aluminio a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por diámetro, longitud total, longitud de corte y rigidez de sujeción.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa de mango largo para aluminio
Esta página reúne 1 familia de catálogo para mecanizado de aluminio con acceso extendido y salida controlada. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare diámetro, longitud total, longitud de corte y rigidez de sujeción.

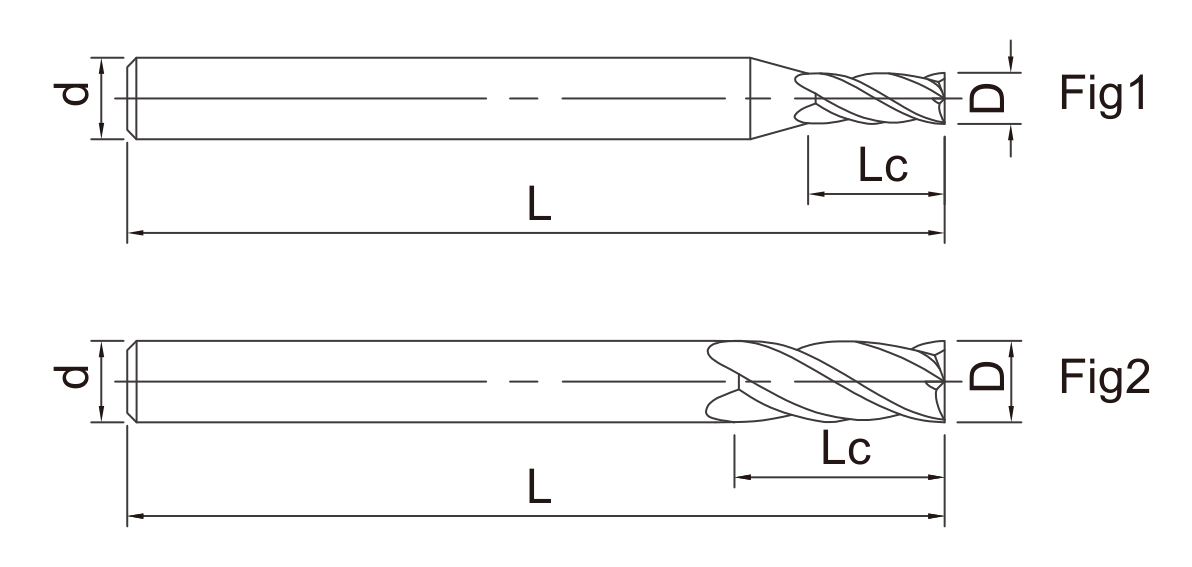

- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

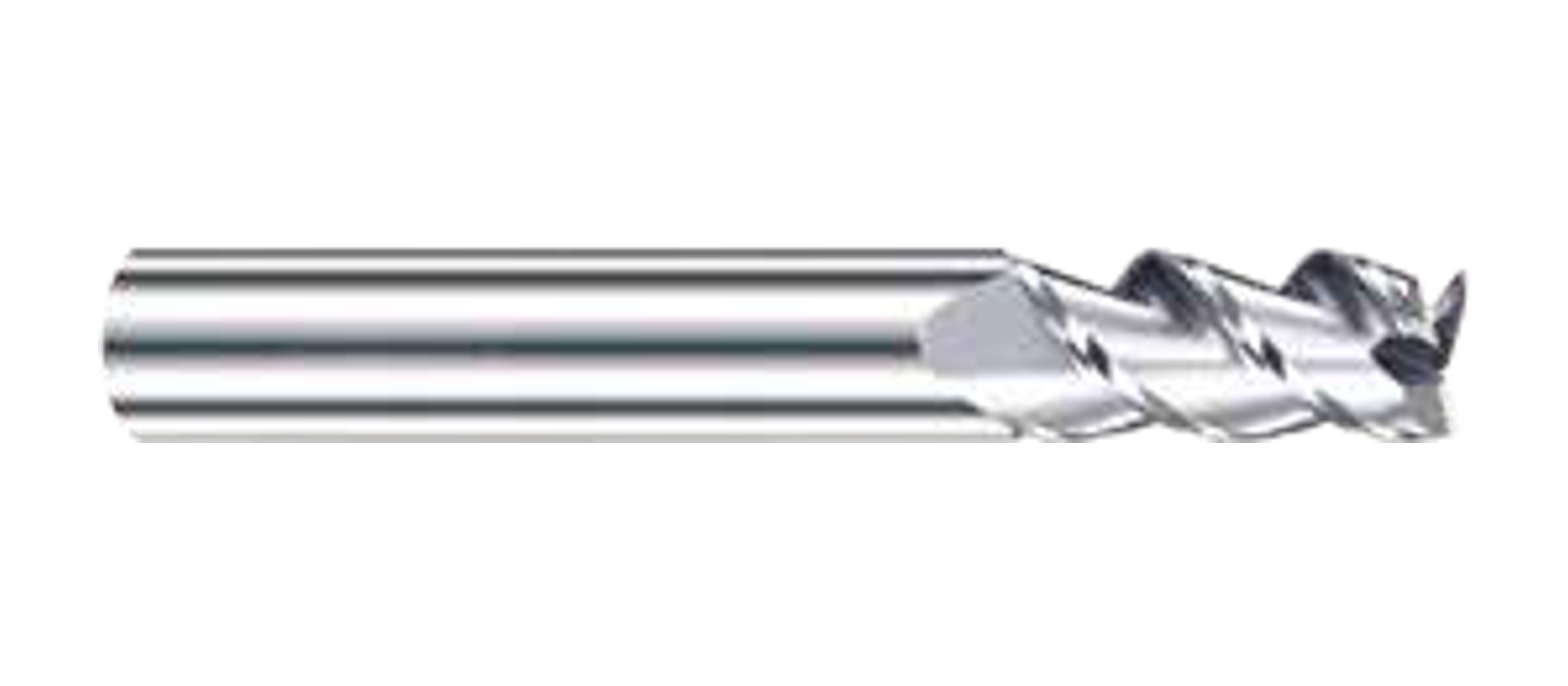

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
AEH AEI AEJ · R069 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AEH0303A | D3 | 12 | L75 | 4 | 3 |
| AEH0303 | D3 | 12 | L75 | 6 | 3 |
| AEH0403A | D4 | 16 | L75 | 4 | 3 |
| AEH0403 | D4 | 16 | L75 | 6 | 3 |
| AEH0503Z | D5 | 20 | L75 | 5 | 3 |
| AEH0503 | D5 | 20 | L75 | 6 | 3 |
| AEH0603 | D6 | 25 | L75 | 6 | 3 |
| AEH0803 | D8 | 32 | L75 | 8 | 3 |
| AEI0603 | D6 | 25 | L100 | 6 | 3 |
| AEI0803 | D8 | 32 | L100 | 8 | 3 |
| AEI1003 | D10 | 45 | L100 | 10 | 3 |
| AEI1203 | D12 | 45 | L100 | 12 | 3 |
| AEJ0603 | D6 | 30 | L150 | 6 | 3 |
| AEJ0803 | D8 | 40 | L150 | 8 | 3 |
| AEJ1003 | D10 | 45 | L150 | 10 | 3 |
| AEJ1203 | D12 | 50 | L150 | 12 | 3 |
| AEJ1603 | D16 | 65 | L150 | 16 | 3 |
| AEJ2003 | D20 | 75 | L150 | 20 | 3 |
Aplicaciones y criterios de compra
mecanizado de aluminio con acceso extendido y salida controlada. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare AEH AEI AEJ (R069) por diámetro, longitud total, longitud de corte y rigidez de sujeción; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de mango largo para aluminio
¿Cuándo conviene una fresa de mango largo para aluminio?
Cuando la geometría de la pieza exige mayor longitud total o acceso sin que una herramienta estándar alcance. Deben comprobarse salida, rigidez, holgura y fijación.
¿Qué series incluye esta página?
La página mantiene las series AEH, AEI y AEJ con sus códigos y dimensiones de catálogo. No se agrupan como un único modelo de longitud genérica.
¿Una fresa más larga puede sustituir directamente a la estándar?
No de forma automática. El aumento de salida puede reducir rigidez; confirme mango, portaherramientas, interferencias, longitud de corte y condiciones de trabajo.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, diámetro, longitud total, longitud de corte y rigidez de sujeción, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
