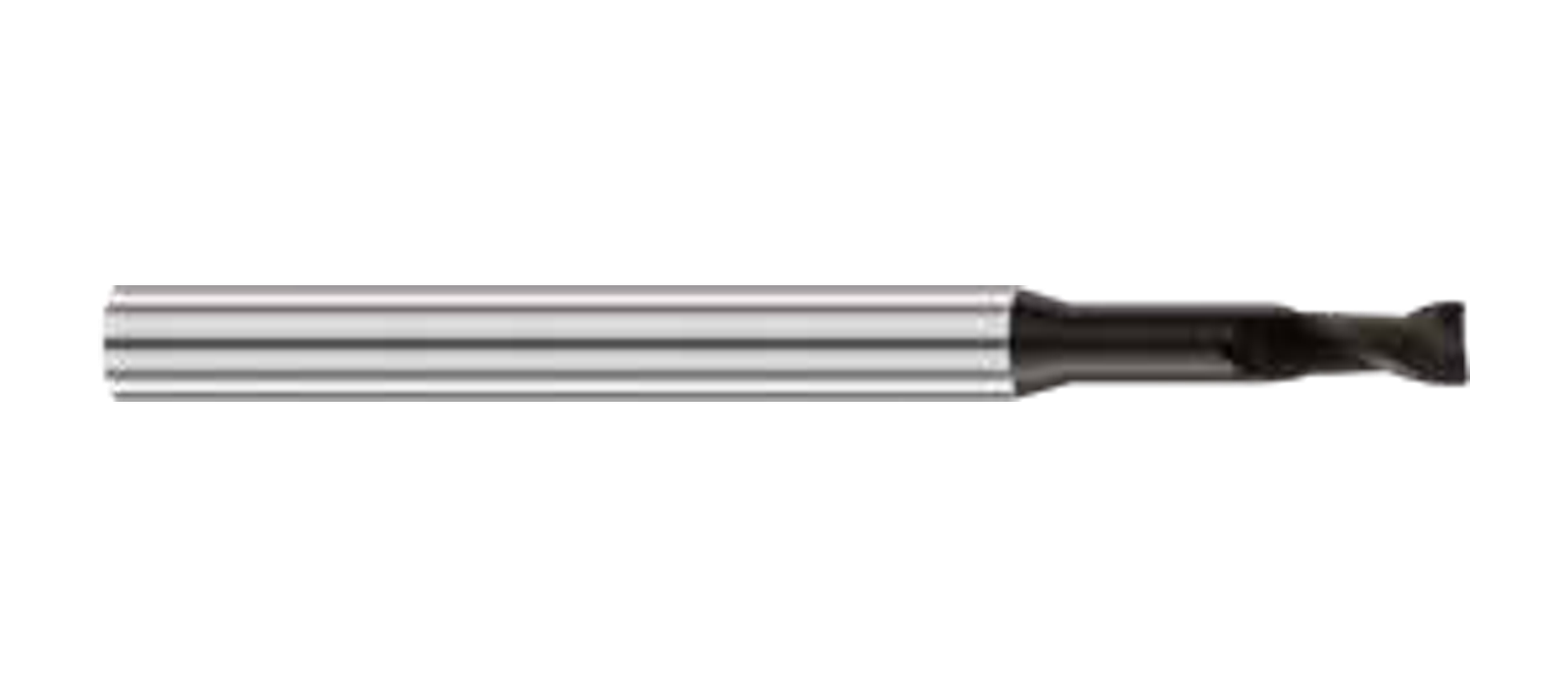

Serie GRMA GRMB · R087

Compare series y modelos de fresa tórica de cuello largo para grafito a partir de dimensiones y códigos verificados del catálogo AXIMET.
Esta página reúne 1 familia de catálogo para cavidades y electrodos de grafito que combinan radio definido y alcance largo. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

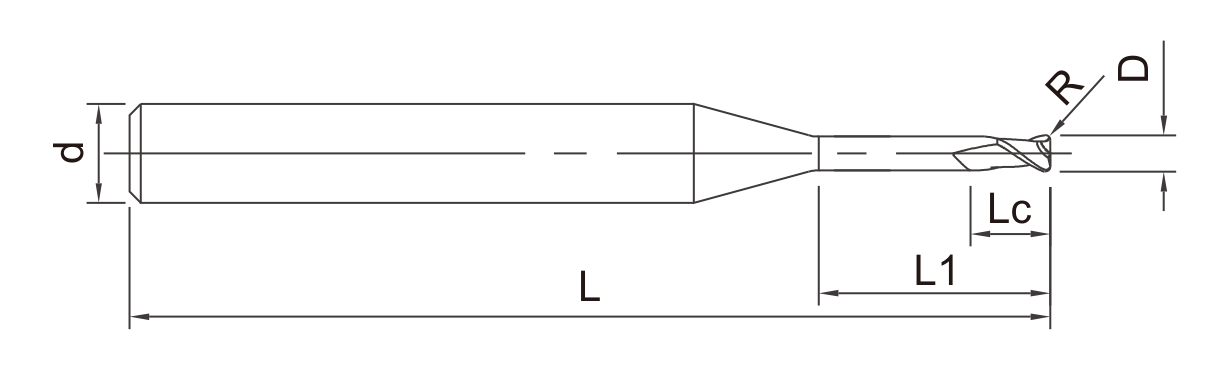

| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| GRMA100601A | D1 | R0.1 | 3 | 6 | L60 | 4 | 2 |
| GRMA100801A | D1 | R0.1 | 3 | 8 | L60 | 4 | 2 |
| GRMA101001A | D1 | R0.1 | 3 | 10 | L60 | 4 | 2 |
| GRMA101201A | D1 | R0.1 | 3 | 12 | L60 | 4 | 2 |
| GRMA150601A | D1.5 | R0.1 | 4.5 | 6 | L60 | 4 | 2 |
| GRMA151001A | D1.5 | R0.1 | 4.5 | 10 | L60 | 4 | 2 |
| GRMA151601A | D1.5 | R0.1 | 4.5 | 16 | L60 | 4 | 2 |
| GRMA152001A | D1.5 | R0.1 | 4.5 | 20 | L60 | 4 | 2 |
| GRMB200801A | D2 | R0.1 | 6 | 8 | L60 | 4 | 4 |
| GRMB201201A | D2 | R0.1 | 6 | 12 | L60 | 4 | 4 |
| GRMB201601A | D2 | R0.1 | 6 | 16 | L60 | 4 | 4 |
| GRMB202001A | D2 | R0.1 | 6 | 20 | L60 | 4 | 4 |
| GRMB301502A | D3 | R0.2 | 9 | 15 | L60 | 4 | 4 |
| GRMB302002A | D3 | R0.2 | 9 | 20 | L60 | 4 | 4 |
| GRMB303002A | D3 | R0.2 | 9 | 30 | L60 | 4 | 4 |
| GRMB301505A | D3 | R0.5 | 9 | 15 | L60 | 4 | 4 |
| GRMB302005A | D3 | R0.5 | 9 | 20 | L60 | 4 | 4 |
| GRMB303005A | D3 | R0.5 | 9 | 30 | L60 | 4 | 4 |
| GRMB401502 | D4 | R0.2 | 12 | 15 | L75 | 6 | 4 |
| GRMB402002 | D4 | R0.2 | 12 | 20 | L75 | 6 | 4 |
| GRMB402502 | D4 | R0.2 | 12 | 25 | L75 | 6 | 4 |
| GRMB403002 | D4 | R0.2 | 12 | 30 | L75 | 6 | 4 |
| GRMB401505 | D4 | R0.5 | 12 | 15 | L75 | 6 | 4 |
| GRMB402005 | D4 | R0.5 | 12 | 20 | L75 | 6 | 4 |
| GRMB402505 | D4 | R0.5 | 12 | 25 | L75 | 6 | 4 |
| GRMB403005 | D4 | R0.5 | 12 | 30 | L75 | 6 | 4 |
cavidades y electrodos de grafito que combinan radio definido y alcance largo. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
La selección combina el radio de esquina R del plano con el alcance y la holgura necesarios. Lc y L1 cumplen funciones distintas y no deben intercambiarse.
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Compare GRMA GRMB (R087) por radio de esquina, longitud útil, diámetro y acceso a la cavidad; conserve el código completo del modelo.
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Seleccione primero el radio R que corresponde a la transición del plano y después el alcance mínimo que supera paredes e interferencias. Compare D, R, Lc, L1, L y d.
No. L1 representa alcance útil cuando aparece; Lc corresponde a la zona de corte. La diferencia es esencial para evitar choques sin sobredimensionar la salida.
No. Un alcance excesivo reduce rigidez. Elija la longitud mínima que proporcione la holgura necesaria y confirme la sujeción y la trayectoria.
Indique código de modelo o plano, material y condición, operación, radio de esquina, longitud útil, diámetro y acceso a la cavidad, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
