Fresas tóricas para titanio

Compare series y modelos de fresa tórica para titanio a partir de dimensiones y códigos verificados del catálogo AXIMET.

Selección por radio de esquina, diámetro, longitud de corte y rigidez.
Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
Revisión técnica B2B por modelo, cantidad y aplicación.

Solicitar cotización →Comparar especificaciones ↓

Fresas tóricas para titanio, vista de producto

Fresas tóricas para titanio, geometría de la herramienta

Selección de fresa tórica para titanio

Esta página reúne 1 familia de catálogo para hombros, cajeras y perfiles en titanio que requieren un radio definido. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Defina material, dureza disponible, operación y cantidad.
Compare radio de esquina, diámetro, longitud de corte y rigidez.
Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

Series, vistas de producto y dibujos dimensionales

Serie KRB · R079

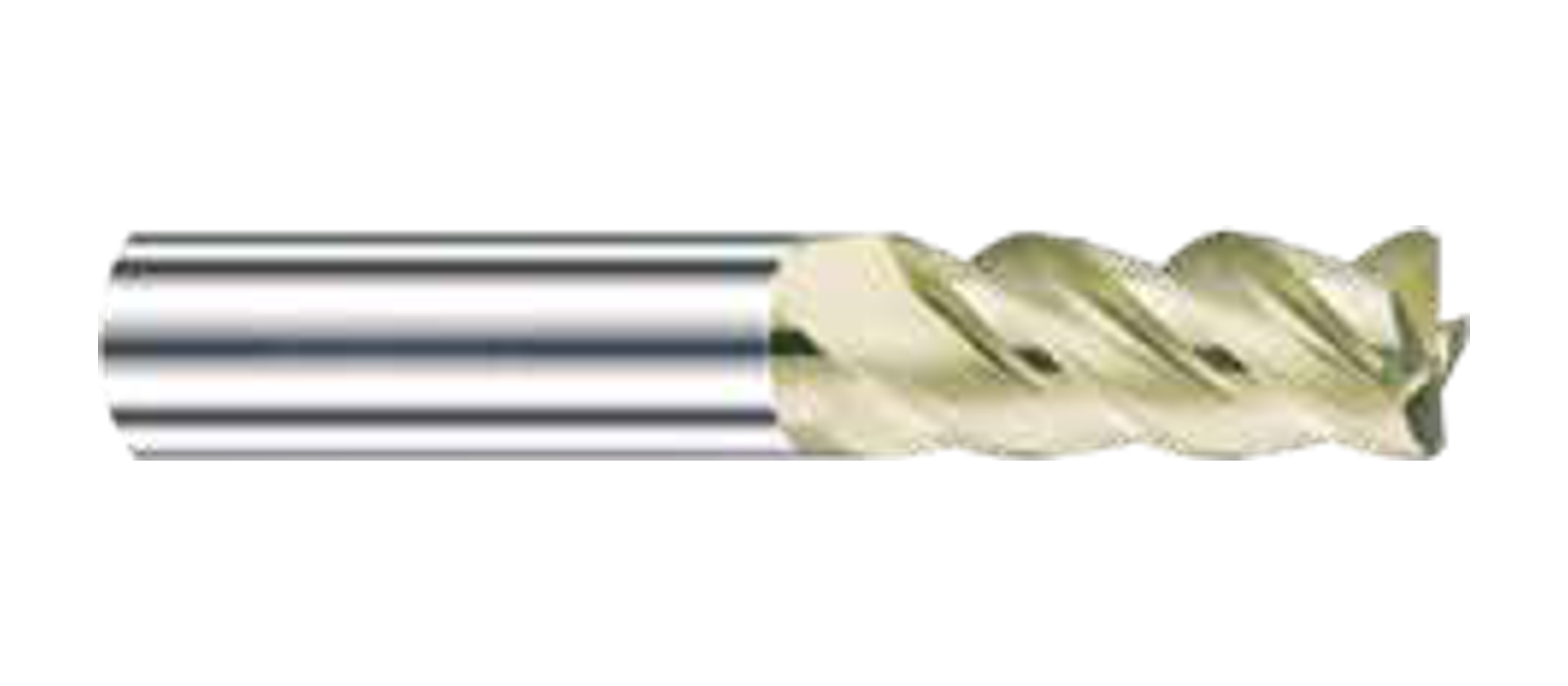

Fresas tóricas para titanio, serie KRB, vista de producto — Vista de producto · serie KRB · R079

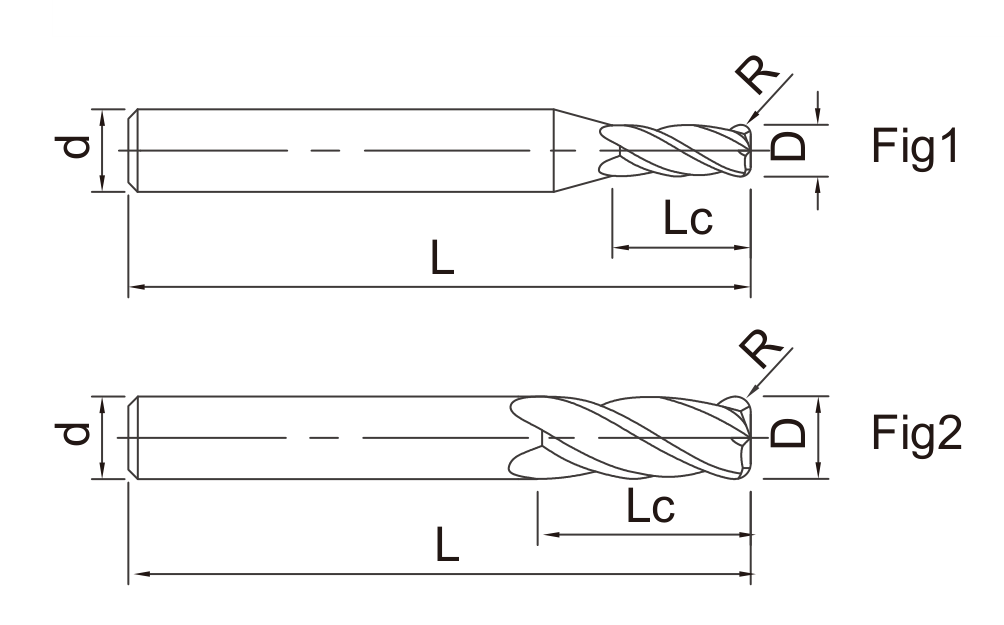

Fresas tóricas para titanio, serie KRB, dibujo dimensional — Dibujo dimensional · serie KRB · R079

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

KRB · R079 · 4 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio de esquina (R, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
KRB0305A	D3	R0.5	8	L50	4	4
KRB0305	D3	R0.5	8	L50	6	4
KRB0405A	D4	R0.5	10	L50	4	4
KRB0405	D4	R0.5	10	L50	6	4
KRB0505	D5	R0.5	13	L50	6	4
KRB0510	D5	R1	13	L50	6	4
KRB0605	D6	R0.5	16	L50	6	4
KRB0610	D6	R1	16	L50	6	4
KRB0805	D8	R0.5	20	L60	8	4
KRB0810	D8	R1	20	L60	8	4
KRB1005	D10	R0.5	25	L75	10	4
KRB1010	D10	R1	25	L75	10	4
KRB1020	D10	R2	25	L75	10	4
KRB1030	D10	R3	25	L75	10	4
KRB1210	D12	R1	30	L75	12	4
KRB1220	D12	R2	30	L75	12	4
KRB1230	D12	R3	30	L75	12	4
KRB1610	D16	R1	40	L100	16	4
KRB1620	D16	R2	40	L100	16	4
KRB1630	D16	R3	40	L100	16	4
KRB1640	D16	R4	40	L100	16	4
KRB1650	D16	R5	40	L100	16	4
KRB2010	D20	R1	45	L100	20	4
KRB2020	D20	R2	45	L100	20	4
KRB2030	D20	R3	45	L100	20	4
KRB2040	D20	R4	45	L100	20	4
KRB2050	D20	R5	45	L100	20	4

Aplicaciones y criterios de compra

hombros, cajeras y perfiles en titanio que requieren un radio definido. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.

Pieza y operación

Indique material, dureza o condición disponible, tipo de operación y geometría requerida.

Series y dimensiones

Compare KRB (R079) por radio de esquina, diámetro, longitud de corte y rigidez; conserve el código completo del modelo.

Máquina y pedido

Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.

Equipos de producción documentados

Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

Celda CNC de rectificado de herramientas, referencia para Fresas tóricas para titanio — **Celda CNC de rectificado de herramientas**
Vista de una celda CNC cerrada para el rectificado de herramientas.

Línea de limpieza ultrasónica, referencia para Fresas tóricas para titanio — **Línea de limpieza ultrasónica**
Línea de limpieza ultrasónica con cestas de proceso.

Equipo CNC de rectificado, referencia para Fresas tóricas para titanio — **Equipo CNC de rectificado**
Equipo CNC de rectificado con la zona de trabajo cerrada.

Rectificadora de herramientas, referencia para Fresas tóricas para titanio — **Rectificadora de herramientas**
Rectificadora de herramientas instalada en el área de producción.

Celda automatizada de rectificado, referencia para Fresas tóricas para titanio — **Celda automatizada de rectificado**
Celda automatizada de rectificado con cerramiento de seguridad.

Equipo automatizado de rectificado, referencia para Fresas tóricas para titanio — **Equipo automatizado de rectificado**
Equipo automatizado de rectificado en el taller.

Rectificadoras CNC, referencia para Fresas tóricas para titanio — **Rectificadoras CNC**
Fila de rectificadoras CNC en el área de producción.

Equipo de recubrimiento de herramientas, referencia para Fresas tóricas para titanio — **Equipo de recubrimiento de herramientas**
Equipo de recubrimiento de herramientas en la zona de tratamiento.

Equipo del proceso de recubrimiento, referencia para Fresas tóricas para titanio — **Equipo del proceso de recubrimiento**
Vista de la cámara y los controles del equipo de recubrimiento.

Estación de marcado láser, referencia para Fresas tóricas para titanio — **Estación de marcado láser**
Un operario trabaja en una estación cerrada de marcado láser.

Puestos de acabado de herramientas, referencia para Fresas tóricas para titanio — **Puestos de acabado de herramientas**
Puestos de trabajo destinados al acabado de herramientas.

Preparación del filo de corte, referencia para Fresas tóricas para titanio — **Preparación del filo de corte**
Equipo utilizado para la preparación controlada del filo.

Redondeo y pulido de filos, referencia para Fresas tóricas para titanio — **Redondeo y pulido de filos**
Equipo de redondeo y pulido de filos en el área de acabado.

Equipo de granallado húmedo, referencia para Fresas tóricas para titanio — **Equipo de granallado húmedo**
Equipo de granallado húmedo con su recinto de trabajo.

Equipo de granallado húmedo — vista alternativa, referencia para Fresas tóricas para titanio — **Equipo de granallado húmedo — vista alternativa**
Vista alternativa del equipo de granallado húmedo.

Equipos de inspección y medición documentados

Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

Sala de inspección de herramientas, referencia para Fresas tóricas para titanio — **Sala de inspección de herramientas**
Operarios trabajan en puestos de inspección óptica.

Medición del perfil de la herramienta

Pantalla y equipo para la medición del perfil de una herramienta.

Puestos de medición, referencia para Fresas tóricas para titanio — **Puestos de medición**
Puestos de medición situados en el área de inspección.

Instrumento de equilibrado, referencia para Fresas tóricas para titanio — **Instrumento de equilibrado**
Instrumento de equilibrado utilizado durante la revisión de herramientas.

Presetting y revisión dimensional, referencia para Fresas tóricas para titanio — **Presetting y revisión dimensional**
Puesto de presetting y revisión dimensional.

Presetter óptico de herramientas, referencia para Fresas tóricas para titanio — **Presetter óptico de herramientas**
Presetter óptico para la comprobación dimensional de herramientas.

Inspección óptica, referencia para Fresas tóricas para titanio — **Inspección óptica**
Sistema de inspección óptica en el área de control.

Medición de herramientas, referencia para Fresas tóricas para titanio — **Medición de herramientas**
Un operario coloca una herramienta en una máquina de medición cerrada.

Preguntas frecuentes sobre fresa tórica para titanio

¿Por qué deben indicarse D y R por separado?

D define el diámetro de corte y R la transición de esquina. Dos herramientas con igual D pueden producir geometrías distintas si cambia R.

¿El radio de la herramienta garantiza el radio final de la pieza?

No por sí solo. Trayectoria, desviación, desgaste, acabado y condiciones de máquina también influyen; use el plano y los criterios de aceptación del pedido.

¿Cómo se comprueba una fresa KRB frente a una cavidad de titanio?

Revise ancho, profundidad, radio, alcance, interferencias, mango y salida, junto con aleación, operación y sujeción.

¿Qué información debe acompañar la solicitud de cotización?

Indique código de modelo o plano, material y condición, operación, radio de esquina, diámetro, longitud de corte y rigidez, máquina, portaherramientas, cantidad, destino y criterios de aceptación.

¿Pueden agruparse modelos del mismo diámetro en una sola referencia?

No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.

¿Se pueden solicitar medidas especiales u opciones OEM?

Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.

Solicite una cotización de fresa tórica para titanio

Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
