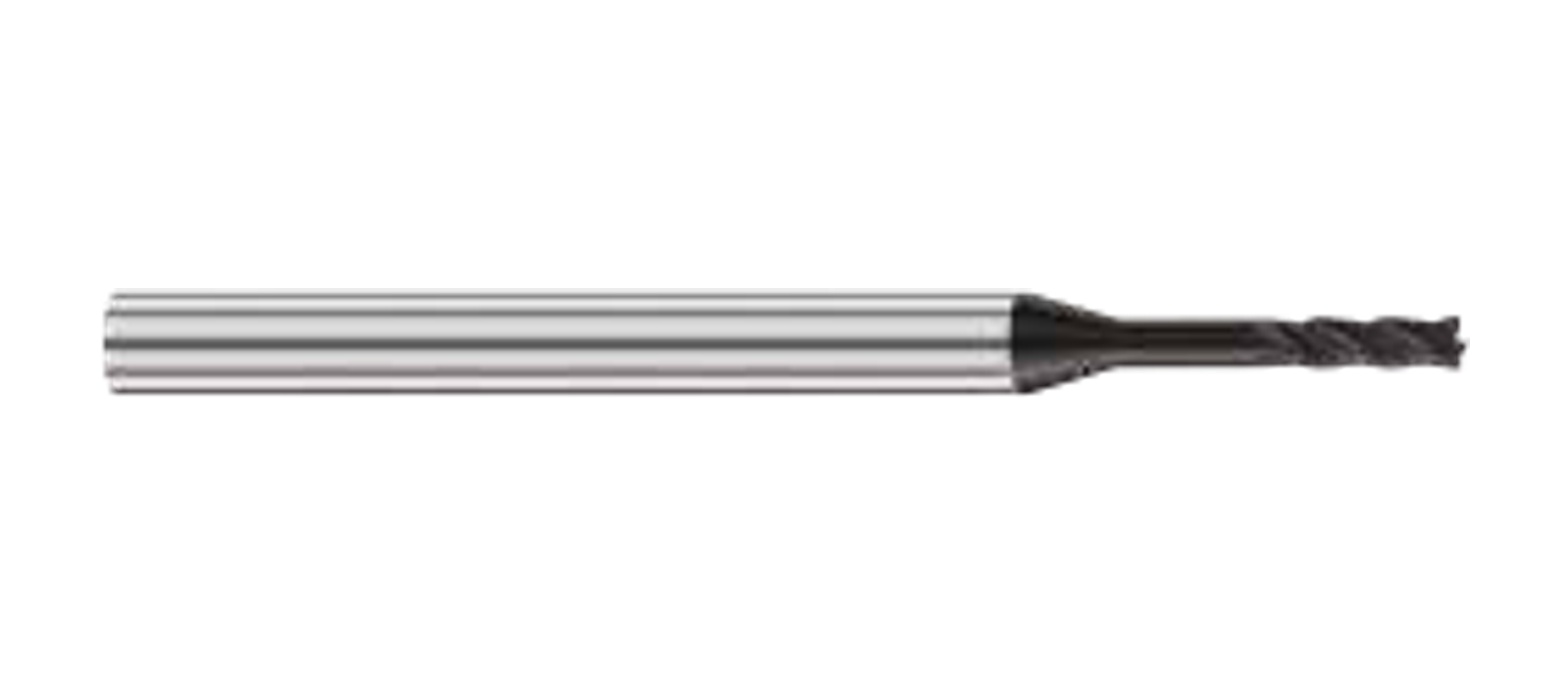

Serie GEMA GEMB · R083

Compare las 20 fresas de cuello largo para grafito GEMA y GEMB por D, Lc, L1, L y d. El alcance se selecciona por la cavidad y la holgura, no por el diámetro o la longitud total únicamente.
Elija D por la abertura y la trayectoria; después compare Lc con el contacto de corte y L1 con el acceso indicado en el dibujo. La herramienta y el portaherramientas deben entrar sin interferencias.

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| GEMA0504A | D0.5 | 1.5 | 4 | L50 | 4 | 2 |
| GEMA0506A | D0.5 | 1.5 | 6 | L50 | 4 | 2 |
| GEMA0604A | D0.6 | 1.8 | 4 | L50 | 4 | 2 |
| GEMA0606A | D0.6 | 1.8 | 6 | L50 | 4 | 2 |
| GEMA0806A | D0.8 | 2.4 | 6 | L50 | 4 | 2 |
| GEMA0808A | D0.8 | 2.4 | 8 | L50 | 4 | 2 |
| GEMA1006A | D1 | 3 | 6 | L60 | 4 | 2 |
| GEMA1010A | D1 | 3 | 10 | L60 | 4 | 2 |
| GEMA1015A | D1 | 3 | 15 | L60 | 4 | 2 |
| GEMA1508A | D1.5 | 4.5 | 8 | L60 | 4 | 2 |
| GEMA1510A | D1.5 | 4.5 | 10 | L60 | 4 | 2 |
| GEMA1515A | D1.5 | 4.5 | 15 | L60 | 4 | 2 |
| GEMB2010A | D2 | 6 | 10 | L60 | 4 | 4 |
| GEMB2016A | D2 | 6 | 16 | L60 | 4 | 4 |
| GEMB2020 | D2 | 6 | 20 | L75 | 6 | 4 |
| GEMB2030 | D2 | 6 | 30 | L75 | 6 | 4 |
| GEMB3015 | D3 | 9 | 15 | L75 | 6 | 4 |
| GEMB3030 | D3 | 9 | 30 | L75 | 6 | 4 |
| GEMB4016 | D4 | 12 | 16 | L75 | 6 | 4 |
| GEMB4030 | D4 | 12 | 30 | L75 | 6 | 4 |
La gama contiene 20 modelos: GEMA de dos labios y GEMB de cuatro. Cada diámetro puede ofrecer alcances distintos, por lo que el código completo identifica la selección.
GEMA0504A y GEMA0506A comparten D y Lc, pero no L1. Elija el alcance mínimo que libre la geometría y evite salida innecesaria.

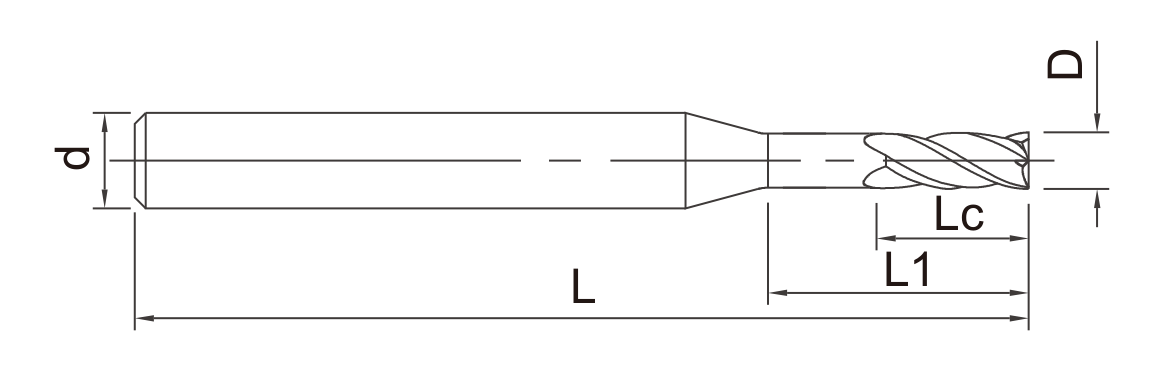

Lc es la zona de corte, L1 la dimensión útil indicada por el dibujo y L la herramienta completa. No trate L como profundidad máxima ni L1 como longitud de filo.
Compruebe cuello, paredes, fijaciones y portaherramientas durante toda la trayectoria. Envíe una sección de la pieza si la holgura no está definida.
Para ranuras profundas, indique ancho, profundidad y radios internos. Para electrodos, añada geometría, acabado, máquina y gestión de polvo. Un perfil plano no sustituye a una herramienta esférica en un contorno.
Liste modelo, cantidad, dimensiones y portaherramientas; conserve revisión del plano y criterios de muestra, marcado, embalaje o documentación.
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
La longitud de corte corresponde a la zona de filo indicada; la longitud útil describe el alcance disponible antes de una posible interferencia. No deben intercambiarse.
Compare por modelo D, Lc, L1 cuando figure, L y d. Seleccione el alcance mínimo que libre la geometría para limitar una salida innecesaria.
No. Las opciones de cuello largo siguen exigiendo revisar profundidad, acceso lateral, holgura, rigidez y evacuación del polvo para cada cavidad.
No. Comparten D y Lc, pero tienen longitudes útiles L1 diferentes.
No. L es la longitud completa; compare Lc, L1, cuello, salida y portaherramientas con la sección de la pieza.
Ancho, profundidad, radios, apertura, modelo, máquina, portaherramientas, trayectoria, cantidad y control de polvo.
