Serie AEH AEI AEJ · R069
Fresas de mango largo para aluminio
Las series AEH, AEI y AEJ reúnen 18 fresas de mango largo para aluminio, todas de tres labios. Compare D, Lc, L y d con la pieza, el portaherramientas y la salida necesaria.
- Series AEH, AEI y AEJ de tres labios
- Longitud total y longitud de corte separadas por modelo
- Selección por acceso, mango y holgura del conjunto
Selección de fresa de mango largo para aluminio
La longitud adicional solo es útil si el conjunto entra sin interferencias y mantiene una salida adecuada. Mango largo no significa automáticamente cuello aliviado ni alcance libre en toda la cavidad.
- Seleccione D por la pieza y la trayectoria
- Compare Lc y L como dimensiones distintas
- Compruebe d, salida, paredes, fijaciones y portaherramientas

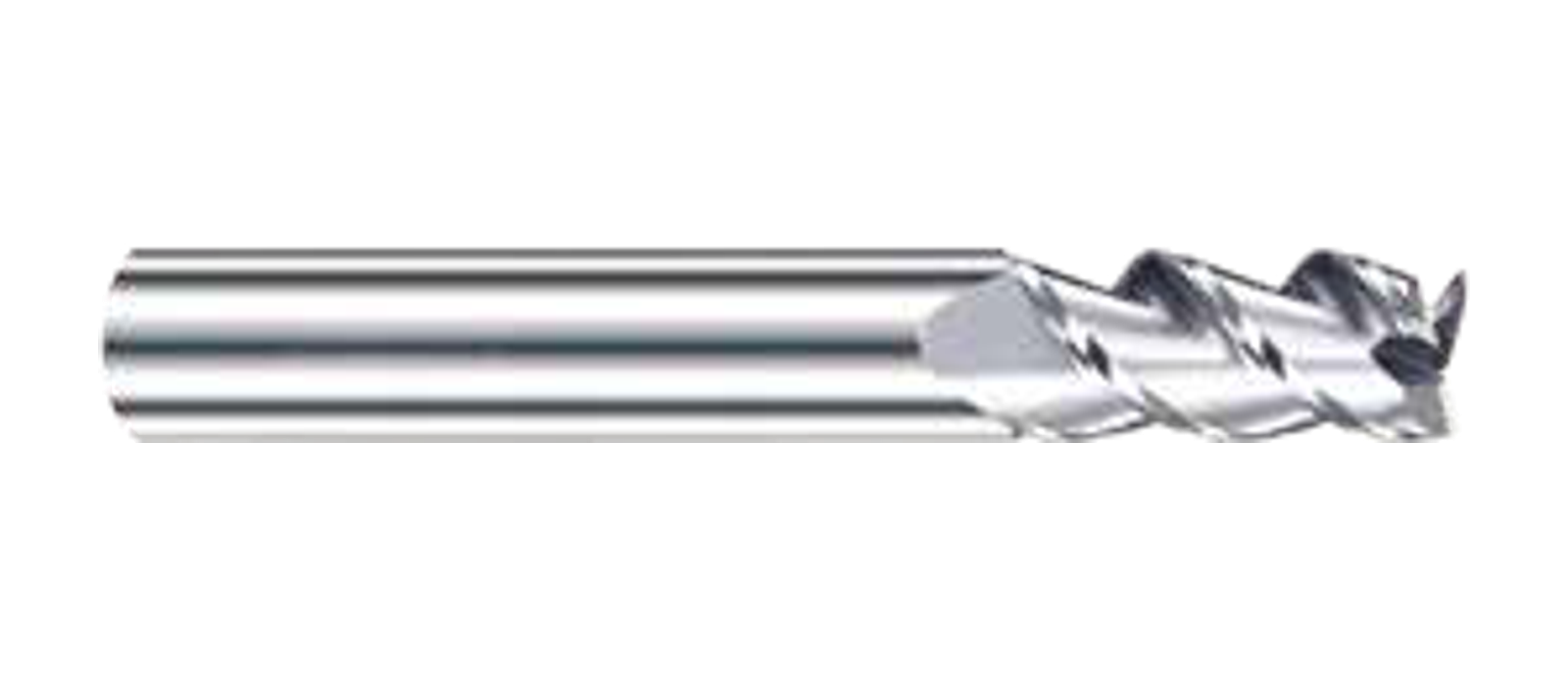

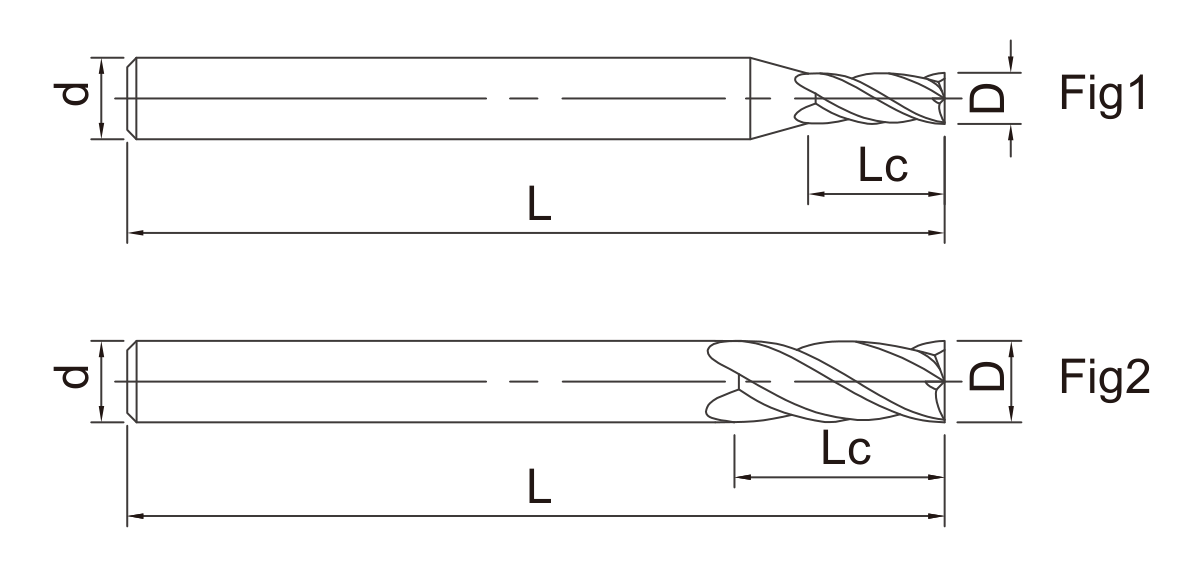

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
AEH AEI AEJ · R069 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AEH0303A | D3 | 12 | L75 | 4 | 3 |
| AEH0303 | D3 | 12 | L75 | 6 | 3 |
| AEH0403A | D4 | 16 | L75 | 4 | 3 |
| AEH0403 | D4 | 16 | L75 | 6 | 3 |
| AEH0503Z | D5 | 20 | L75 | 5 | 3 |
| AEH0503 | D5 | 20 | L75 | 6 | 3 |
| AEH0603 | D6 | 25 | L75 | 6 | 3 |
| AEH0803 | D8 | 32 | L75 | 8 | 3 |
| AEI0603 | D6 | 25 | L100 | 6 | 3 |
| AEI0803 | D8 | 32 | L100 | 8 | 3 |
| AEI1003 | D10 | 45 | L100 | 10 | 3 |
| AEI1203 | D12 | 45 | L100 | 12 | 3 |
| AEJ0603 | D6 | 30 | L150 | 6 | 3 |
| AEJ0803 | D8 | 40 | L150 | 8 | 3 |
| AEJ1003 | D10 | 45 | L150 | 10 | 3 |
| AEJ1203 | D12 | 50 | L150 | 12 | 3 |
| AEJ1603 | D16 | 65 | L150 | 16 | 3 |
| AEJ2003 | D20 | 75 | L150 | 20 | 3 |
Aplicaciones, selección y requisitos de compra
AEH, AEI y AEJ
Cada modelo conserva diámetro, longitud de corte, longitud total, mango y tres labios. Para un surtido o sustitución, el código completo debe acompañar la cantidad.
Una coincidencia de diámetro no demuestra que el modelo tenga la misma longitud o mango. Consulte el dibujo junto con la tabla.
Acceso y trabajo en aluminio
Para ranuras y cajeras, indique grado, ancho, profundidad y si el corte es a ancho completo o lateral. Para hombros, especifique altura de pared y holgura alrededor del portaherramientas.
Revise la proyección ensamblada, la longitud de sujeción y las interferencias. Elija la salida más corta que cumpla el acceso; una fresa de mango largo y una de cuello aliviado resuelven dimensiones distintas.
Pedido mayorista y repetición
Envíe modelo y cantidad por tamaño, material, operación, máquina y portaherramientas. Incluya revisión del plano y requisitos de muestra.
Conserve el modelo aprobado, las dimensiones de ajuste y la revisión del dibujo para pedidos repetidos; añada marcado, etiqueta o embalaje requeridos.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

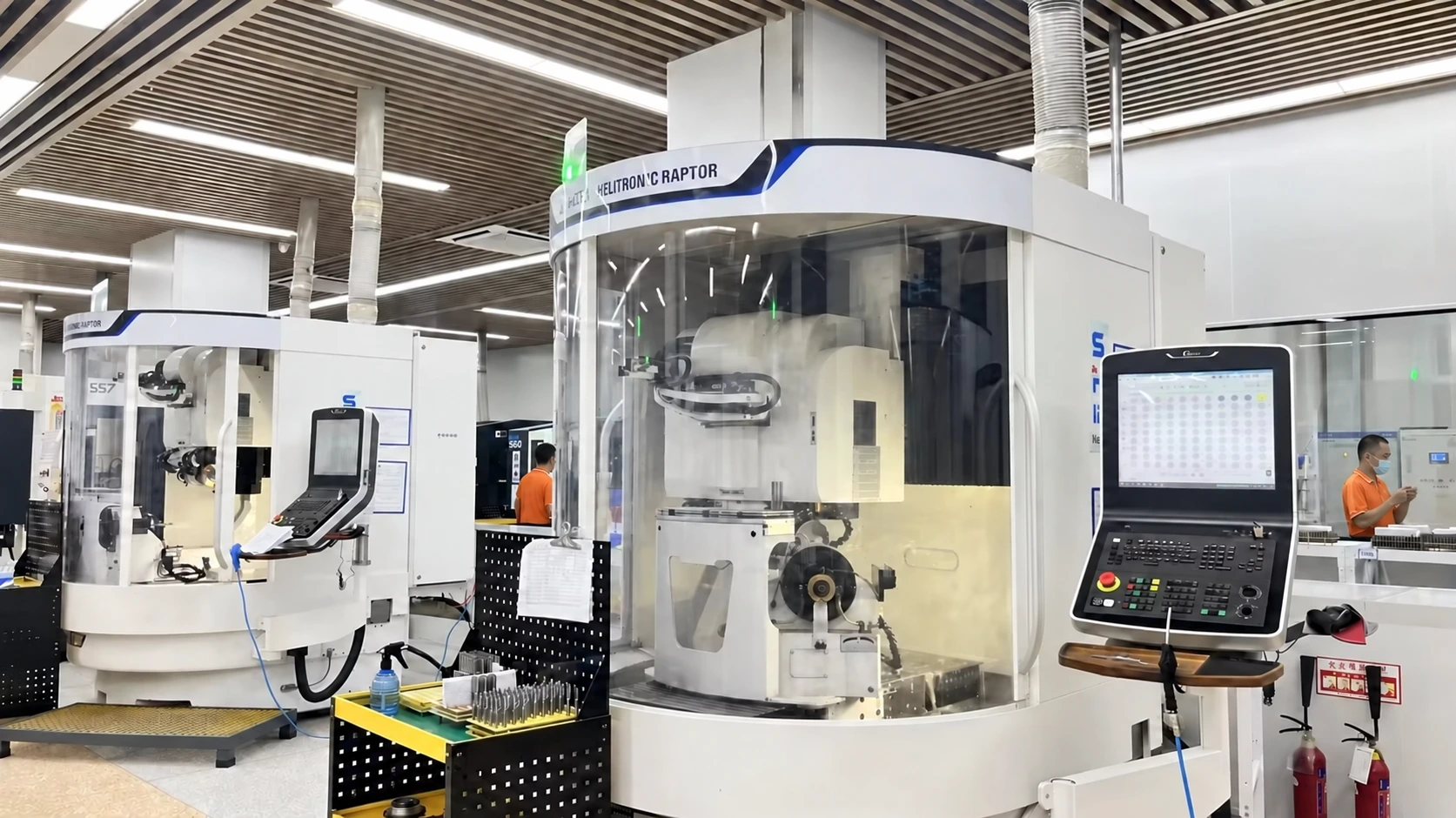

Vista de una celda CNC cerrada para el rectificado de herramientas.

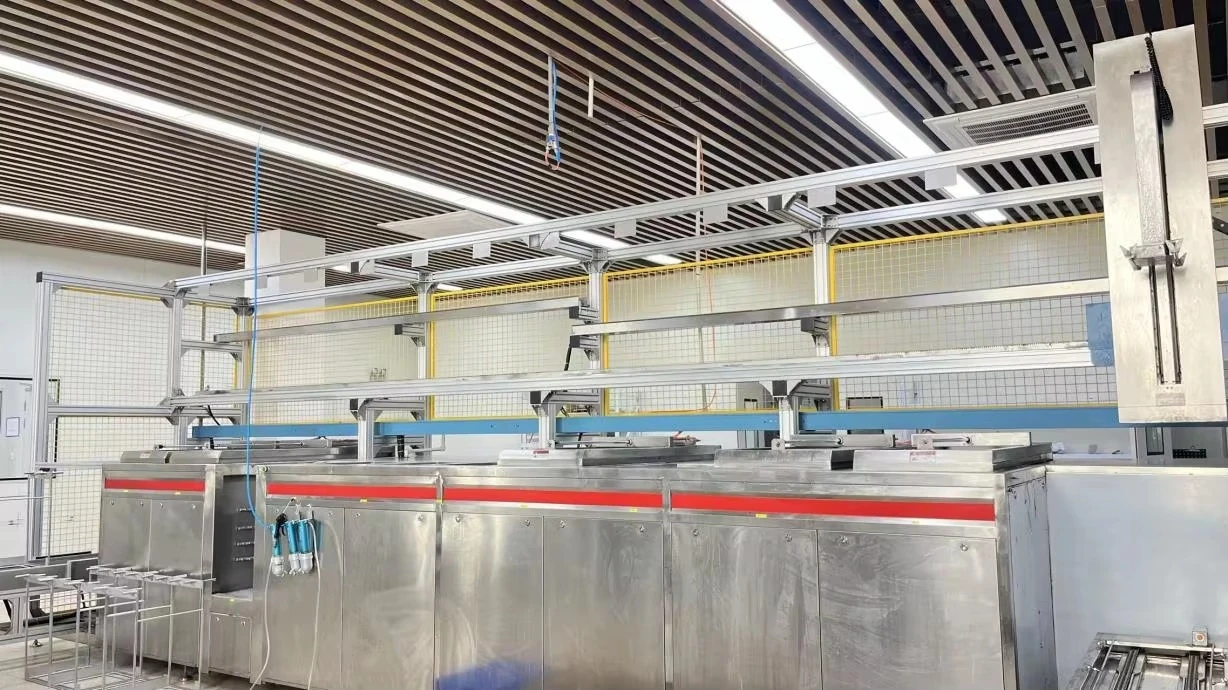

Línea de limpieza ultrasónica con cestas de proceso.

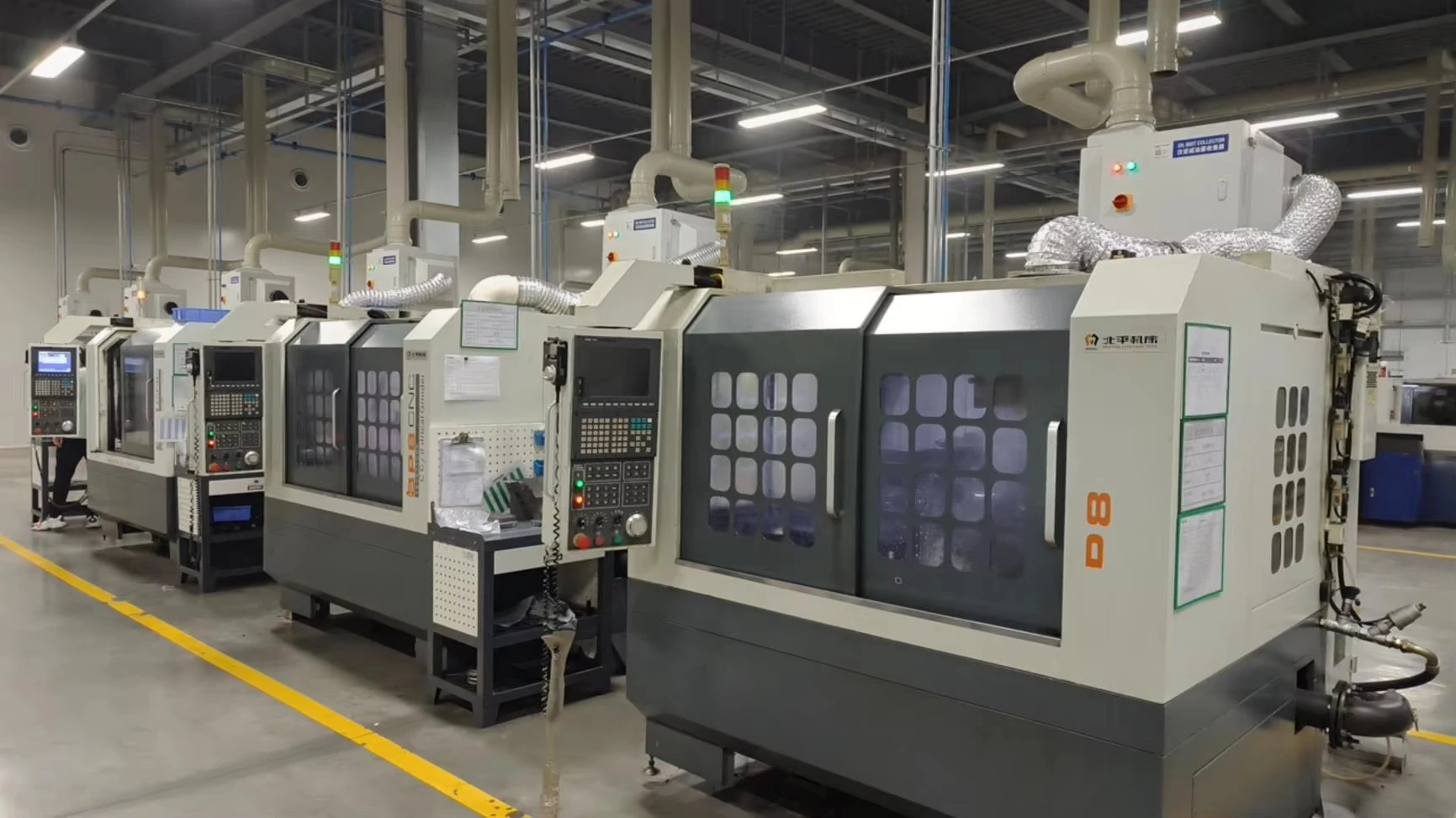

Equipo CNC de rectificado con la zona de trabajo cerrada.

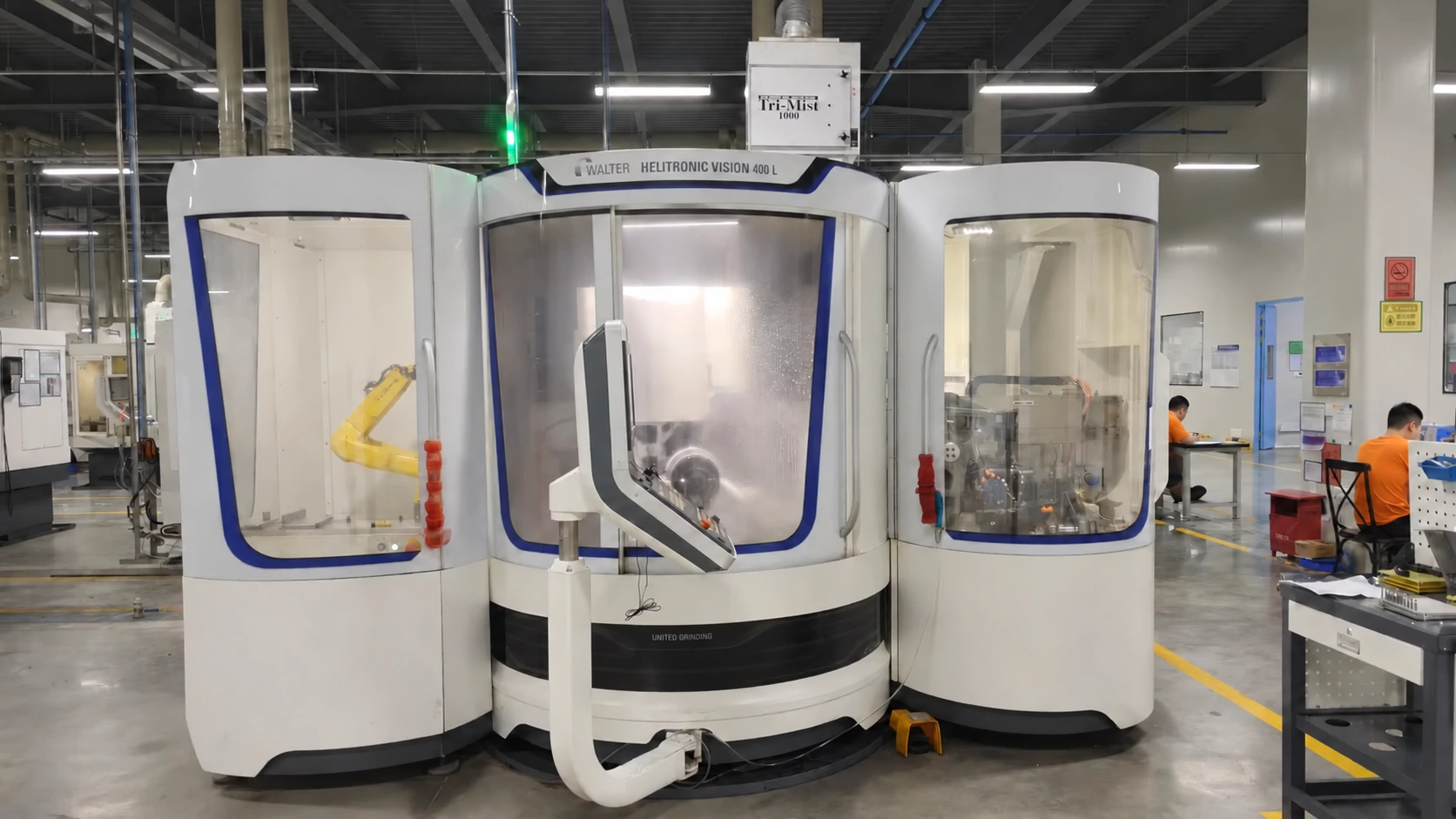

Rectificadora de herramientas instalada en el área de producción.

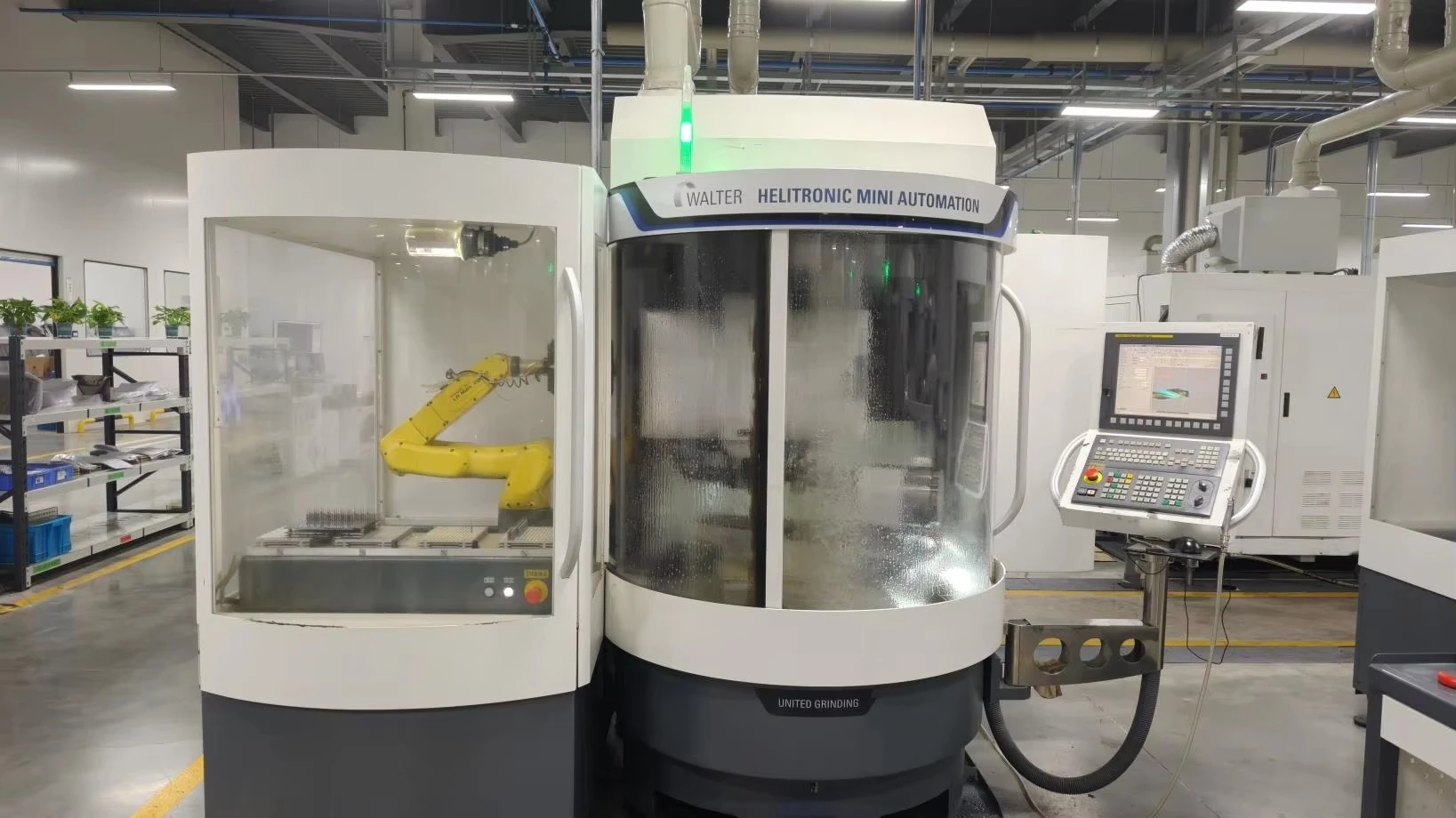

Celda automatizada de rectificado con cerramiento de seguridad.

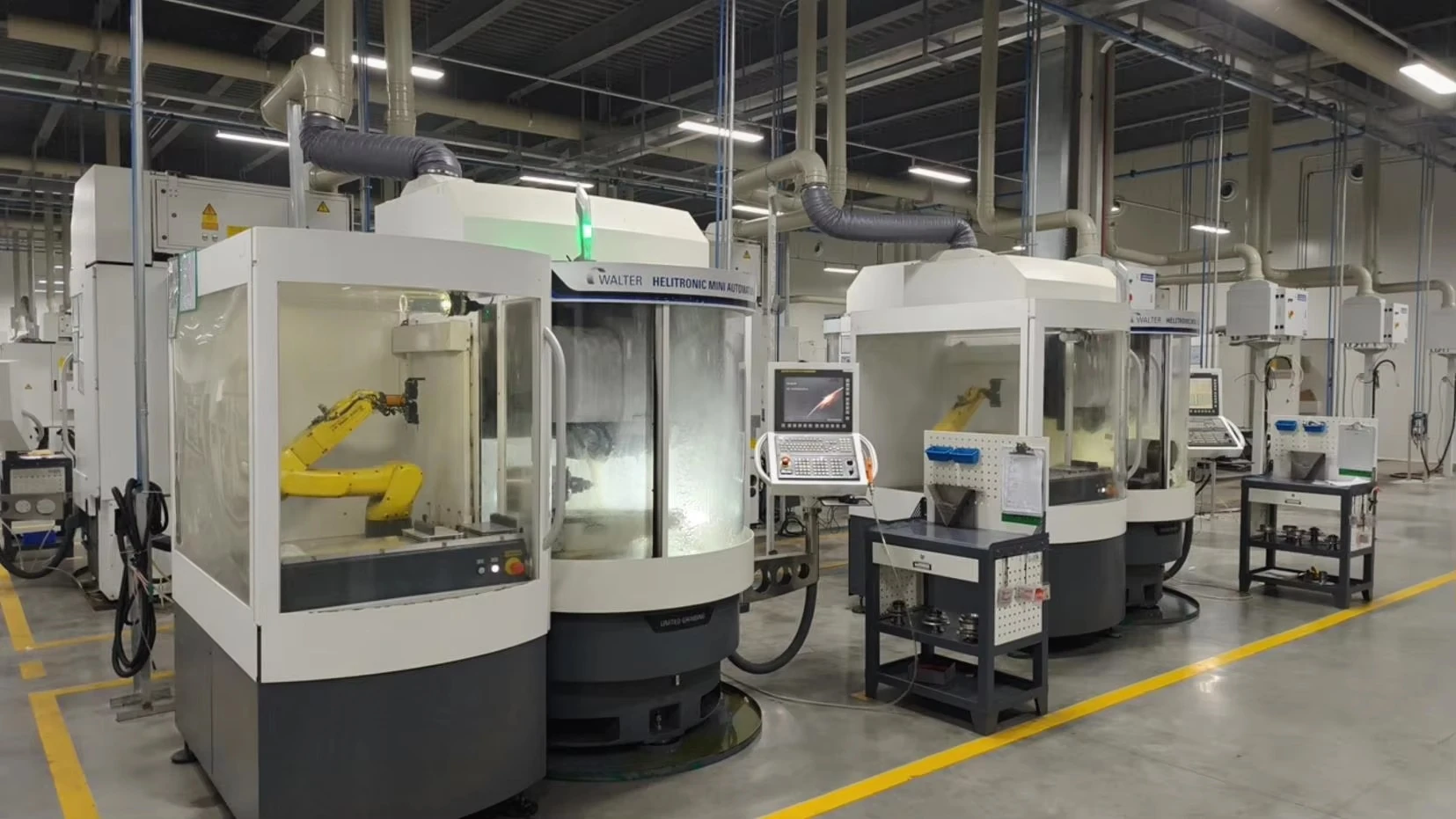

Equipo automatizado de rectificado en el taller.

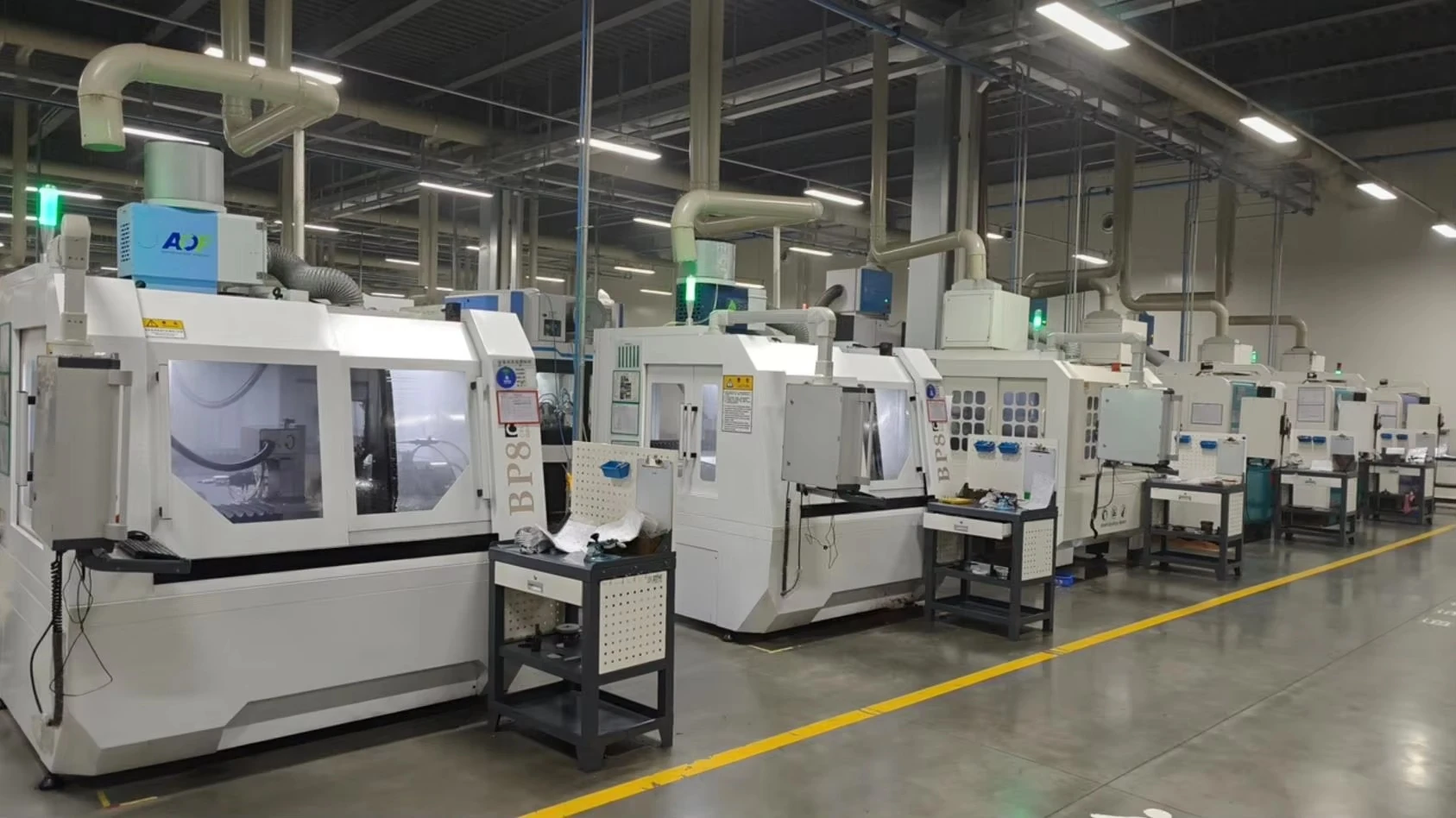

Fila de rectificadoras CNC en el área de producción.

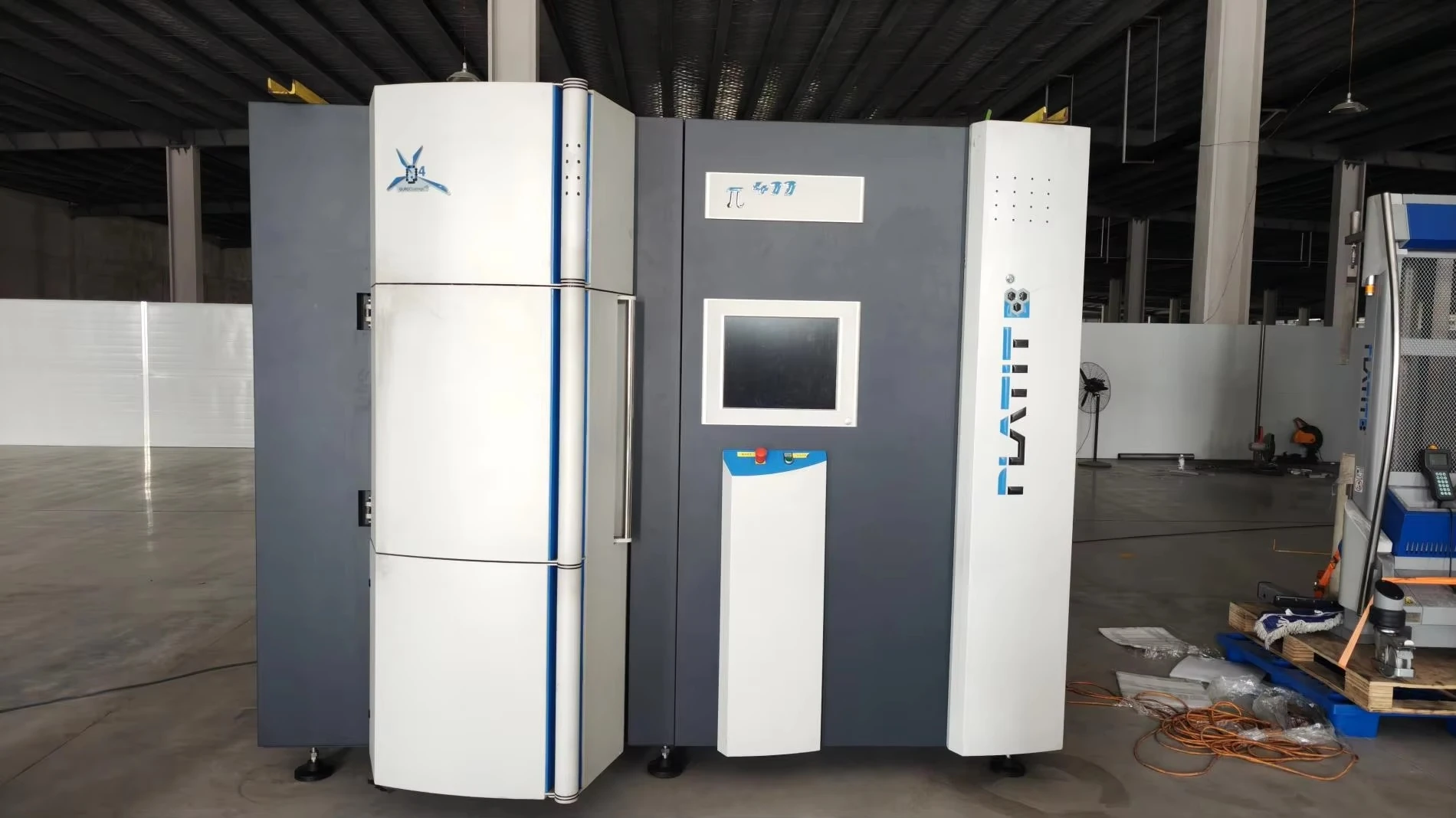

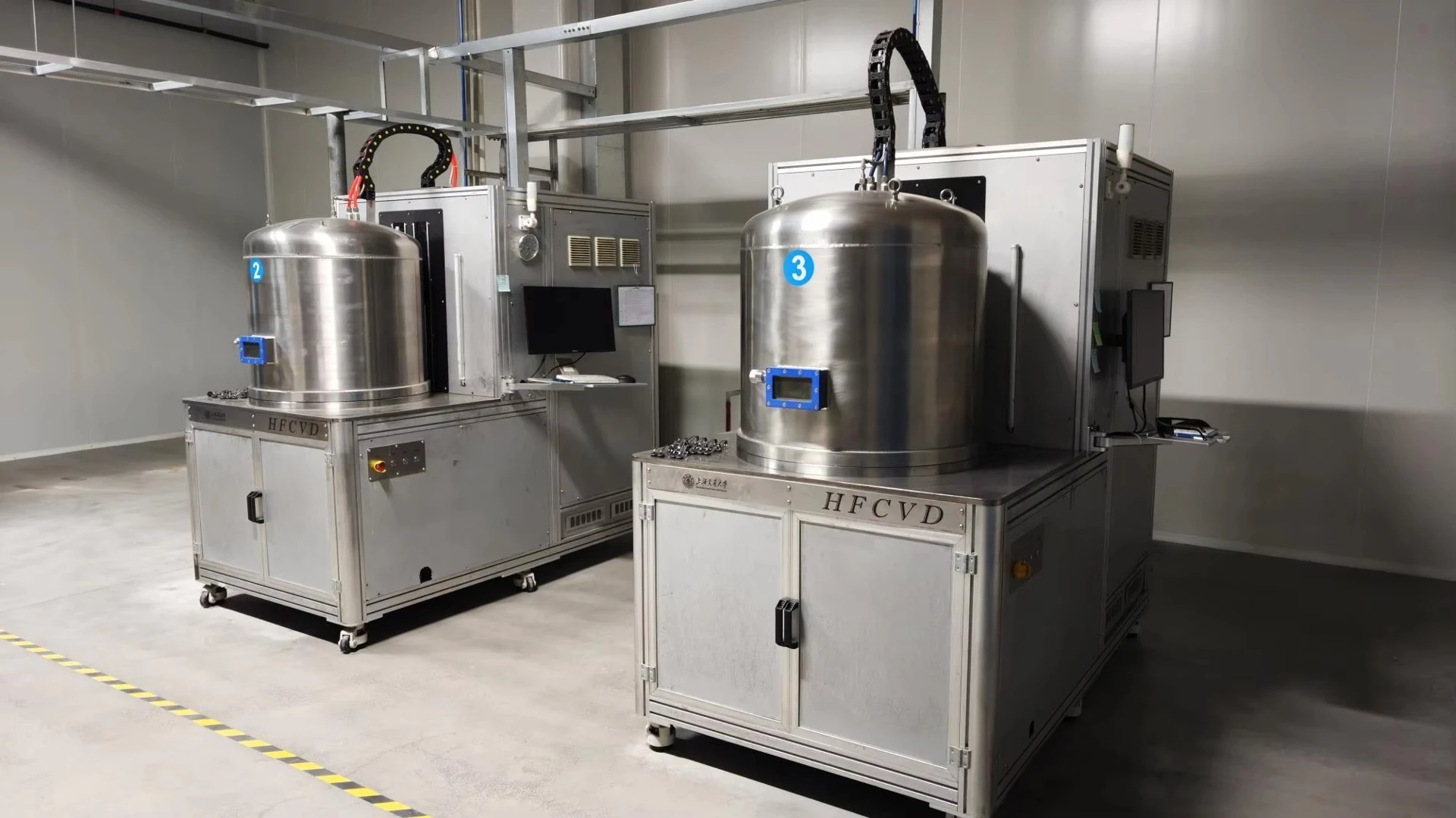

Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.

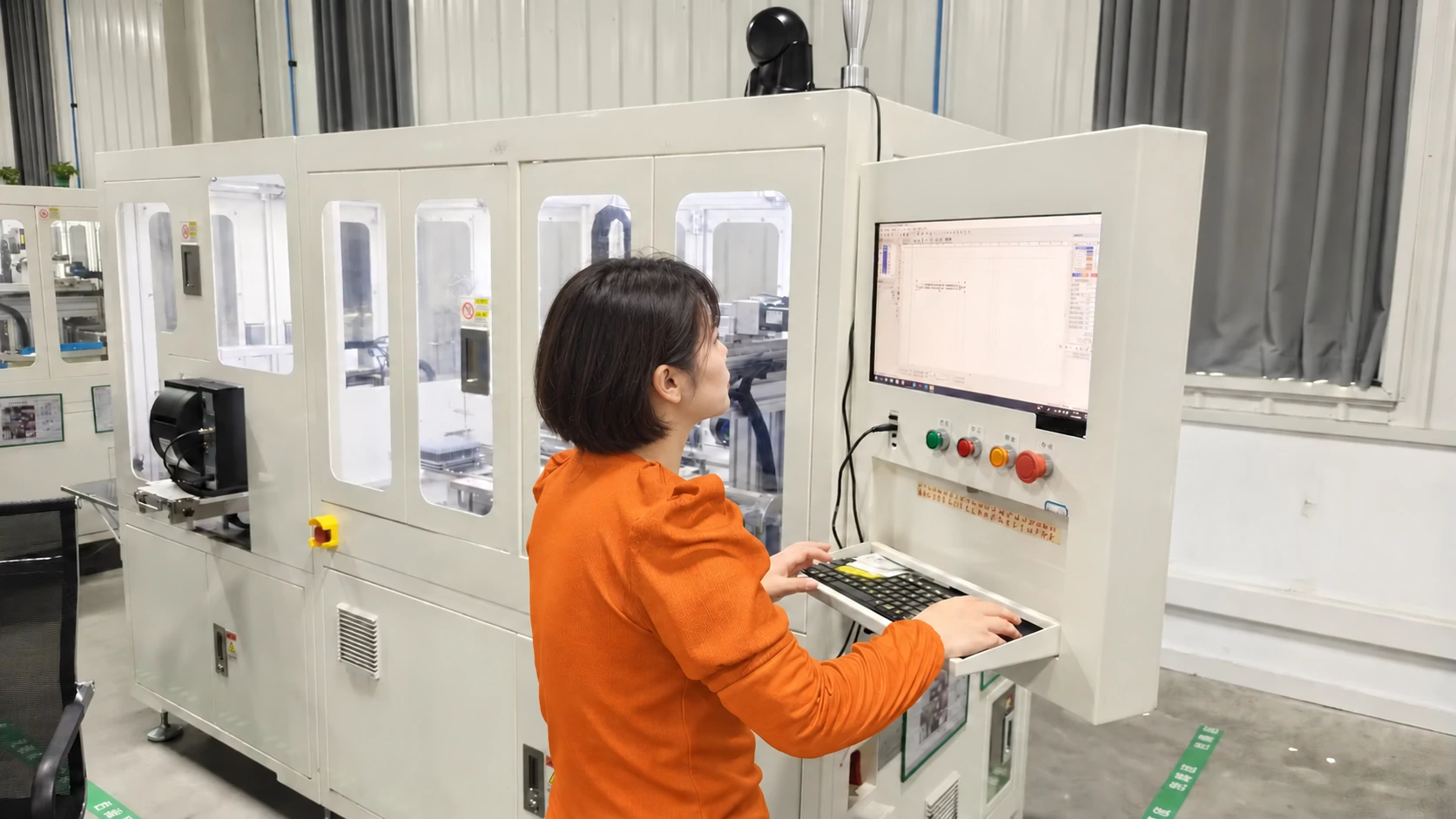

Un operario trabaja en una estación cerrada de marcado láser.

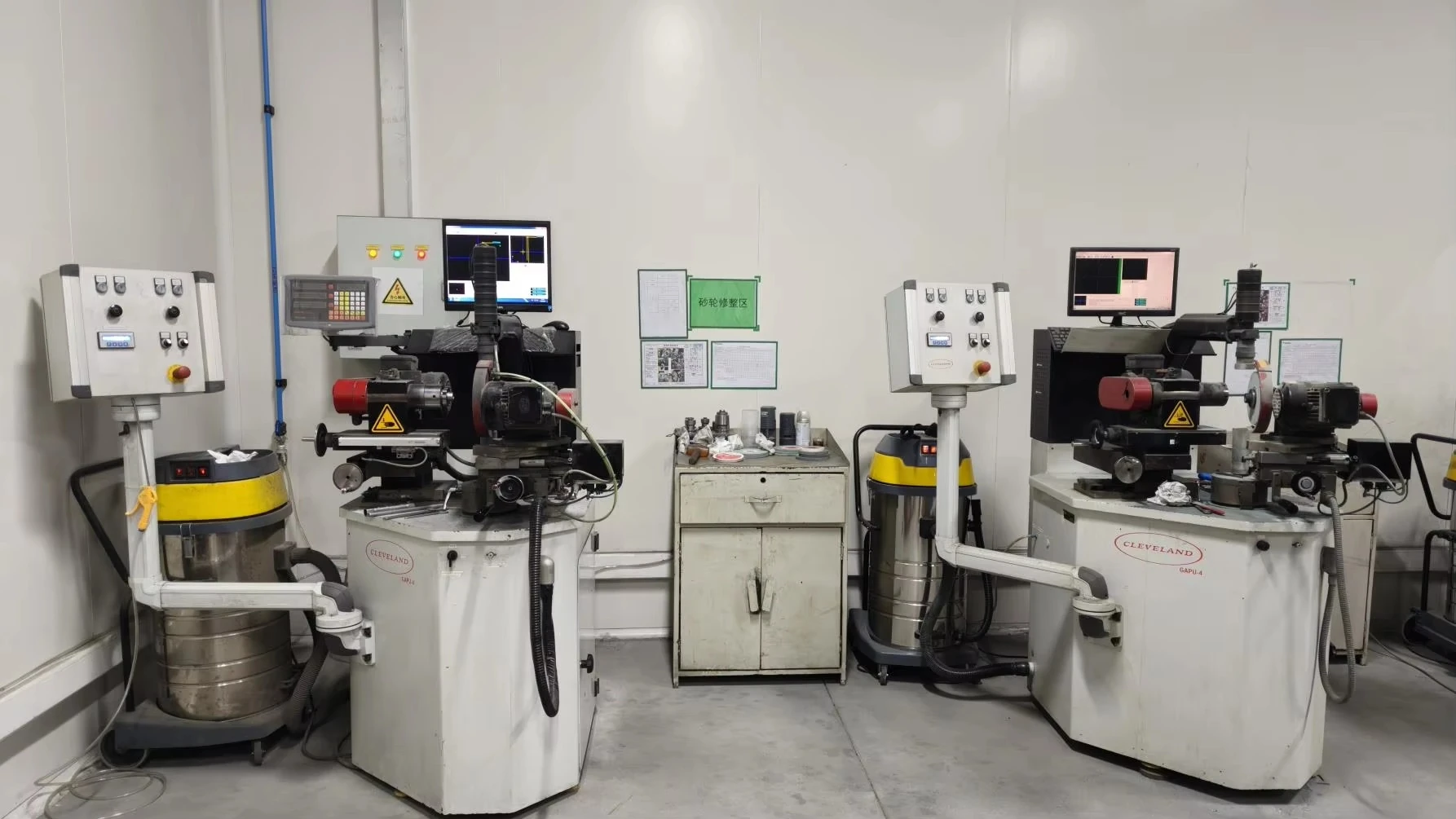

Puestos de trabajo destinados al acabado de herramientas.

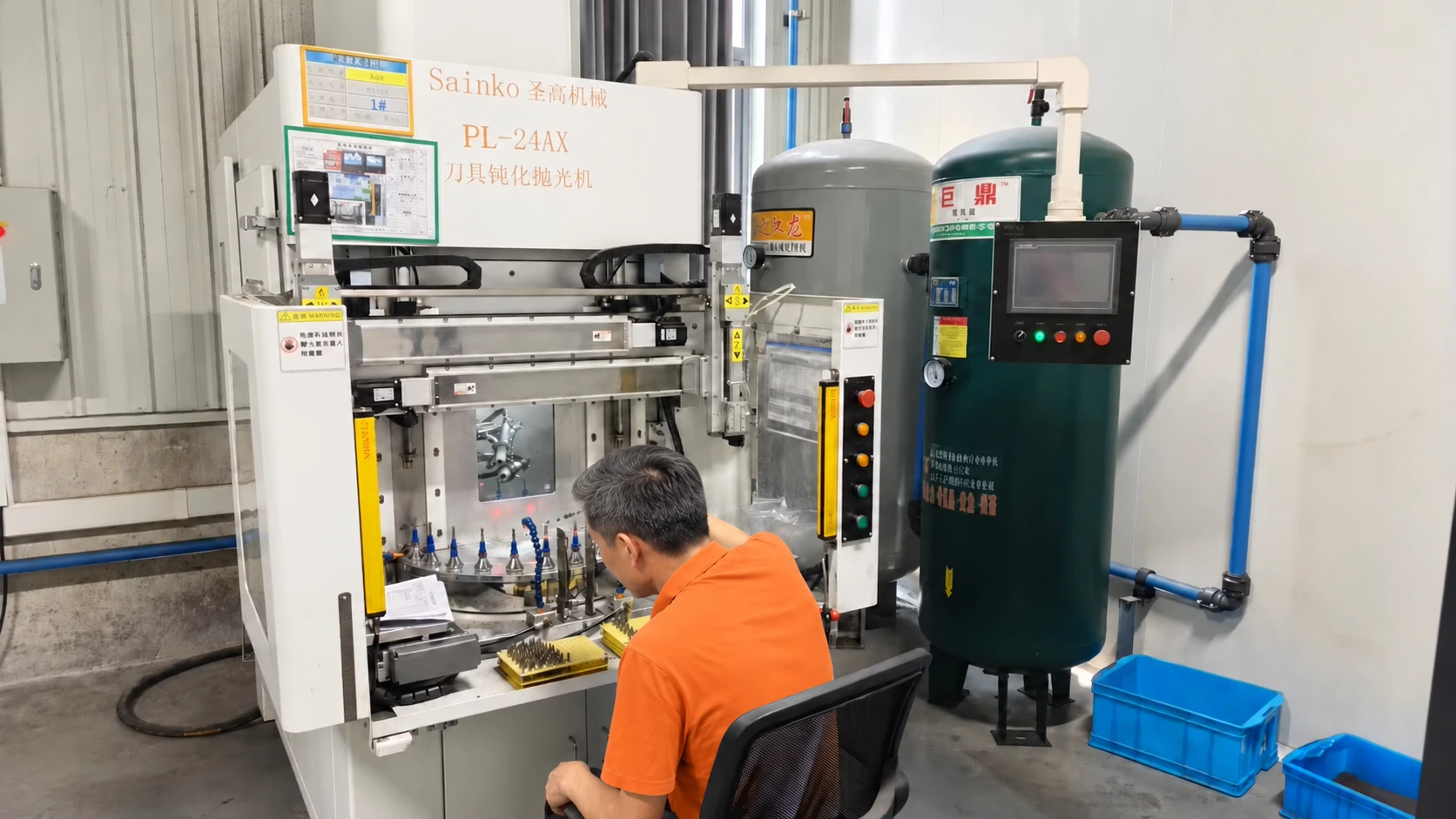

Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.

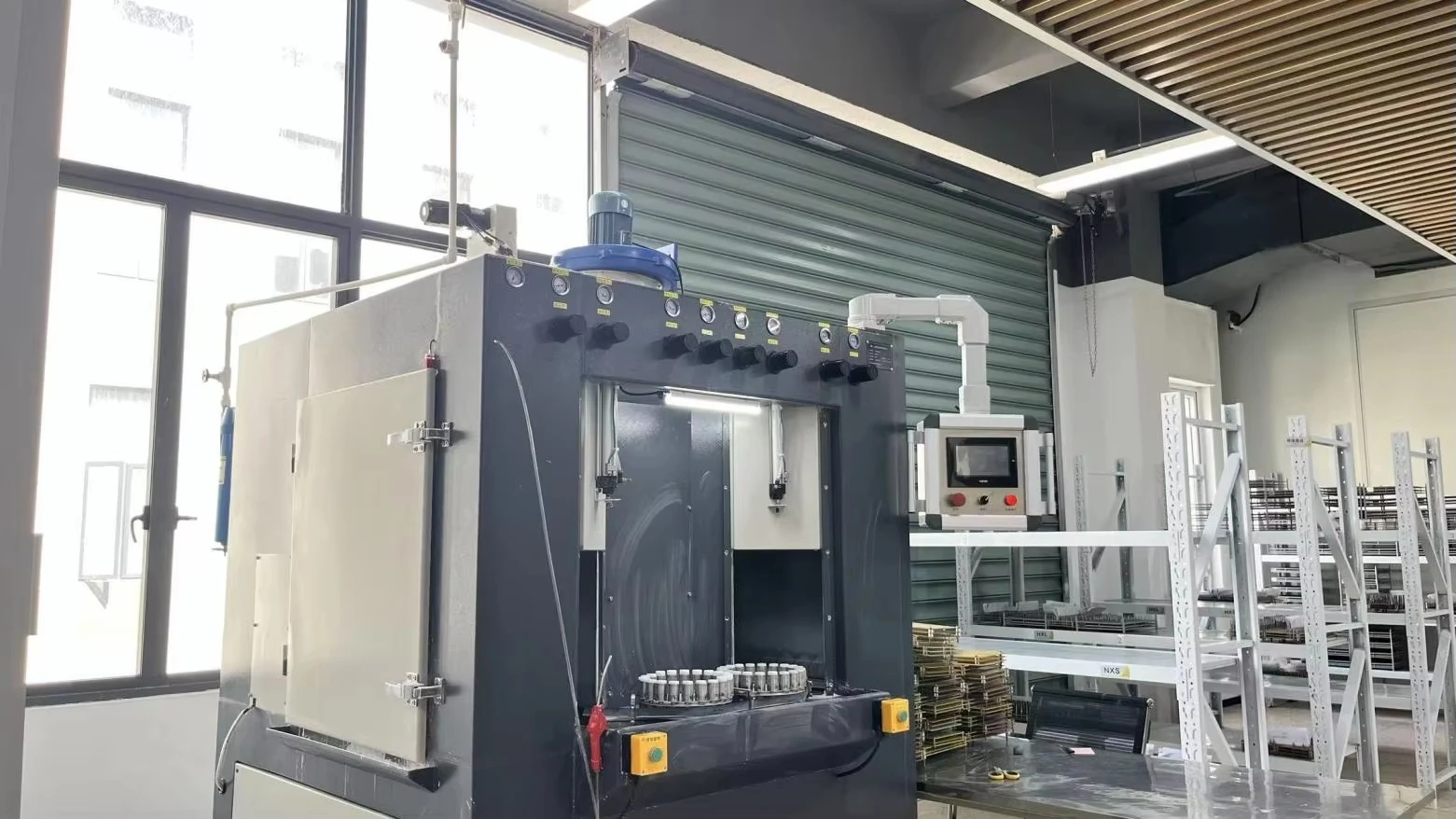

Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

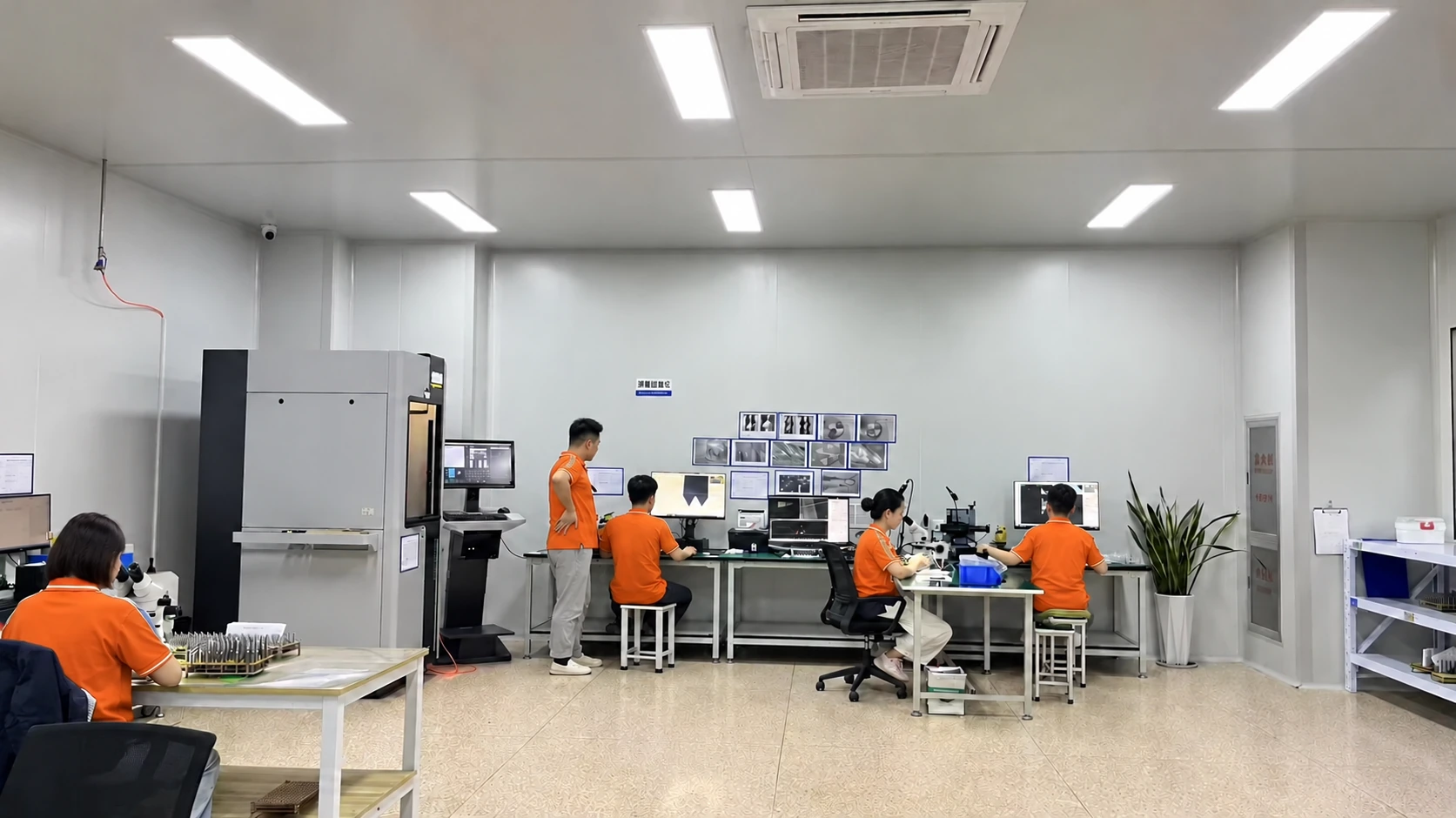

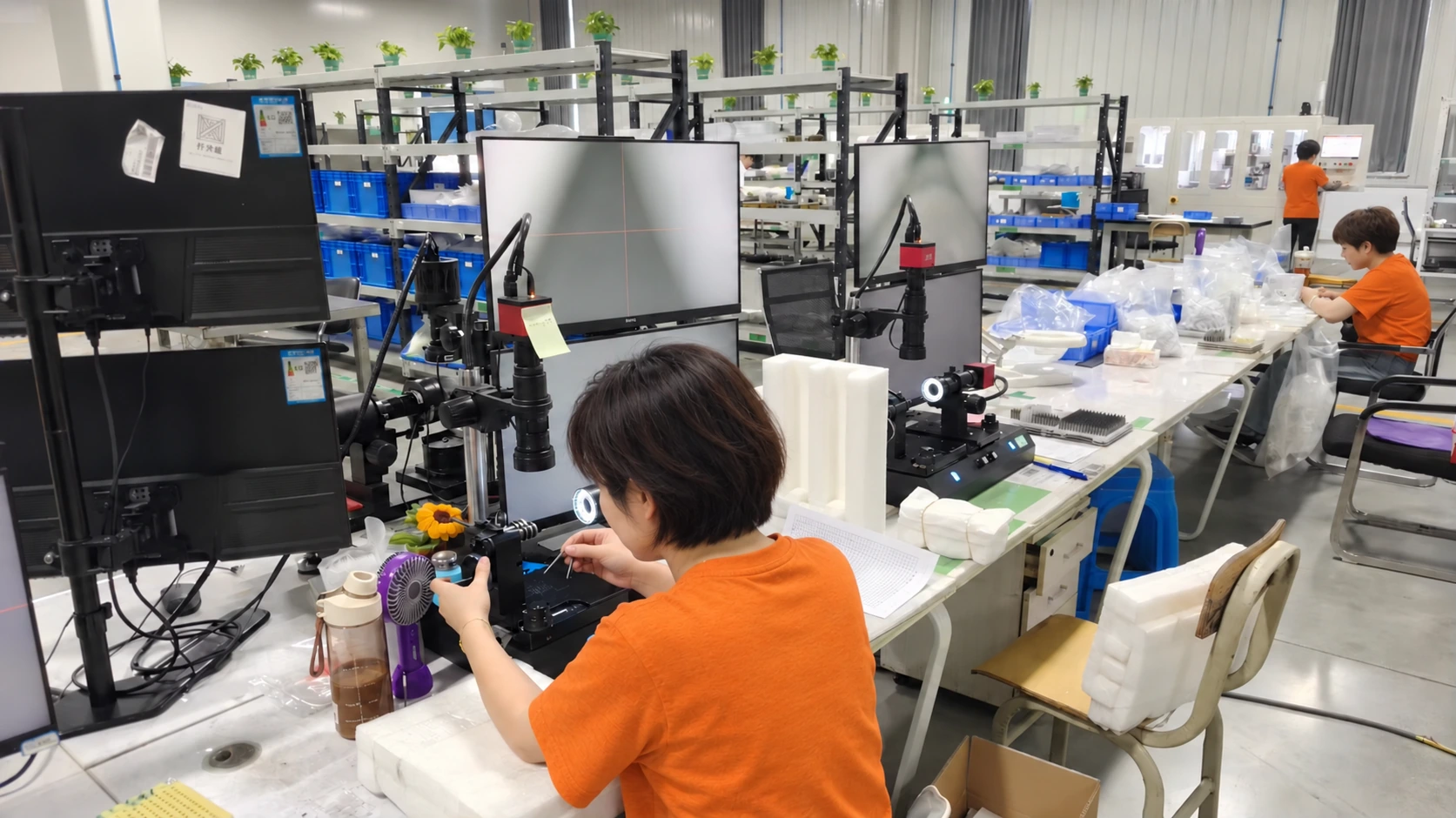

Operarios trabajan en puestos de inspección óptica.

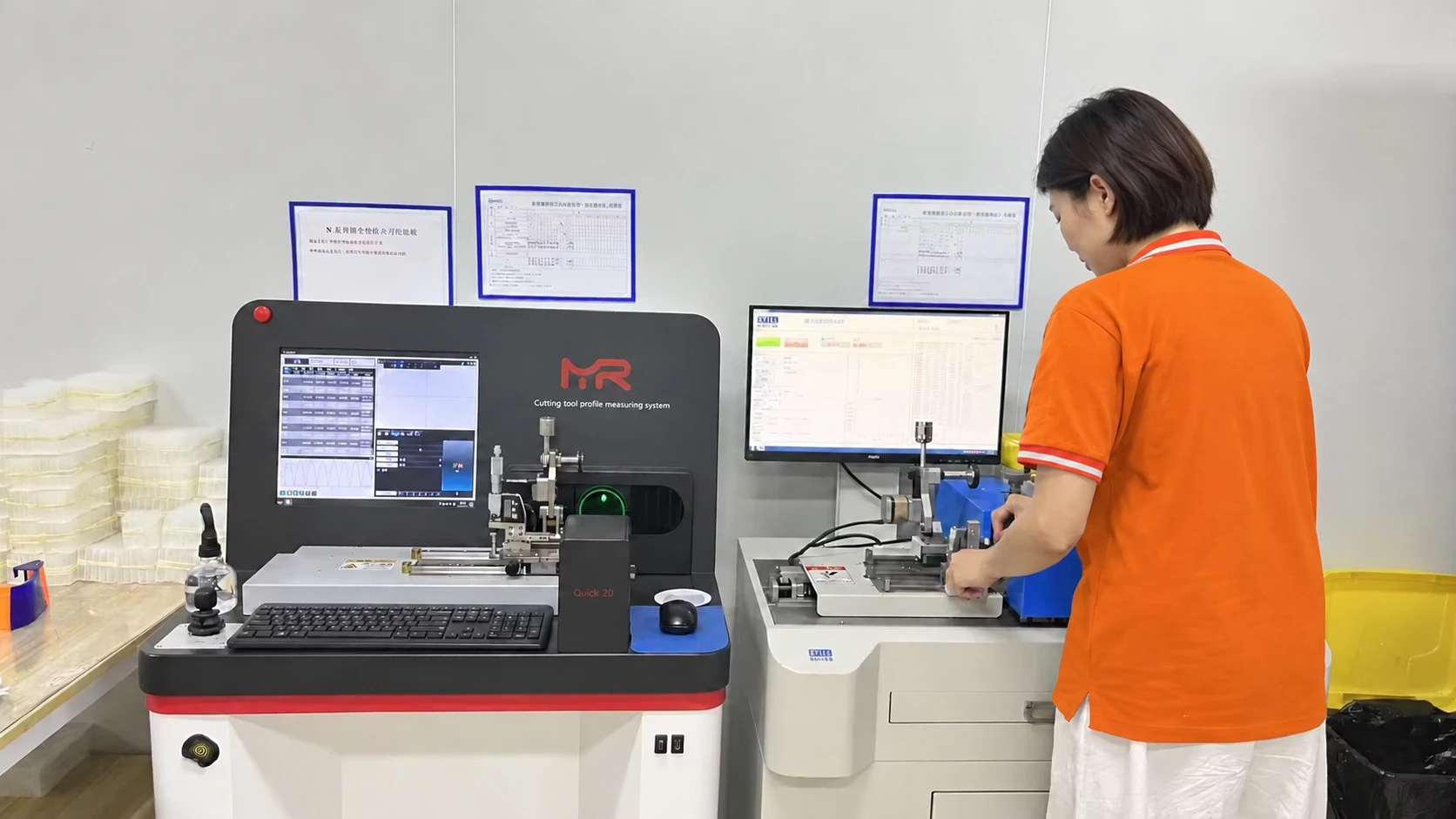

Pantalla y equipo para la medición del perfil de una herramienta.

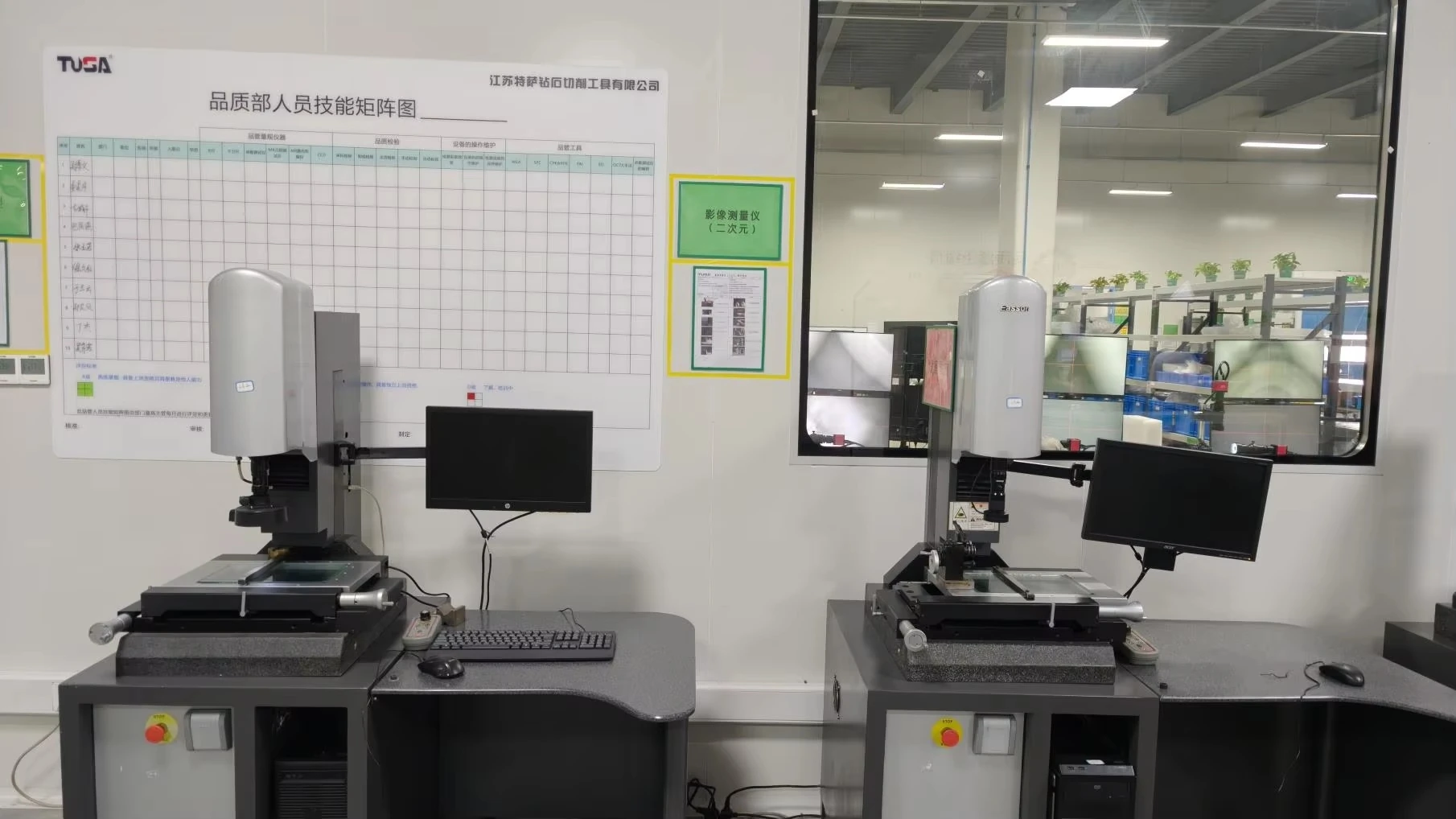

Puestos de medición situados en el área de inspección.

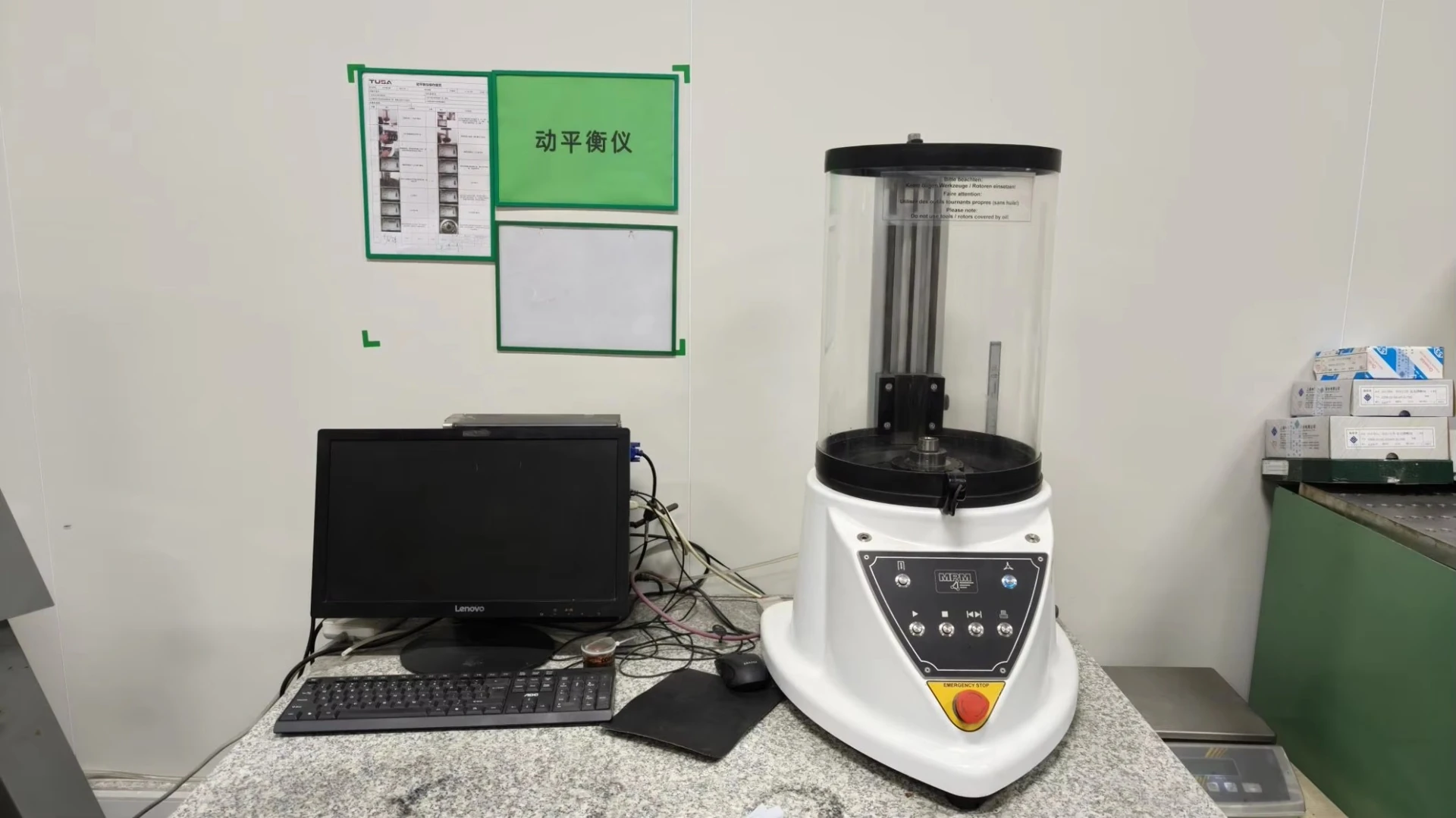

Instrumento de equilibrado utilizado durante la revisión de herramientas.

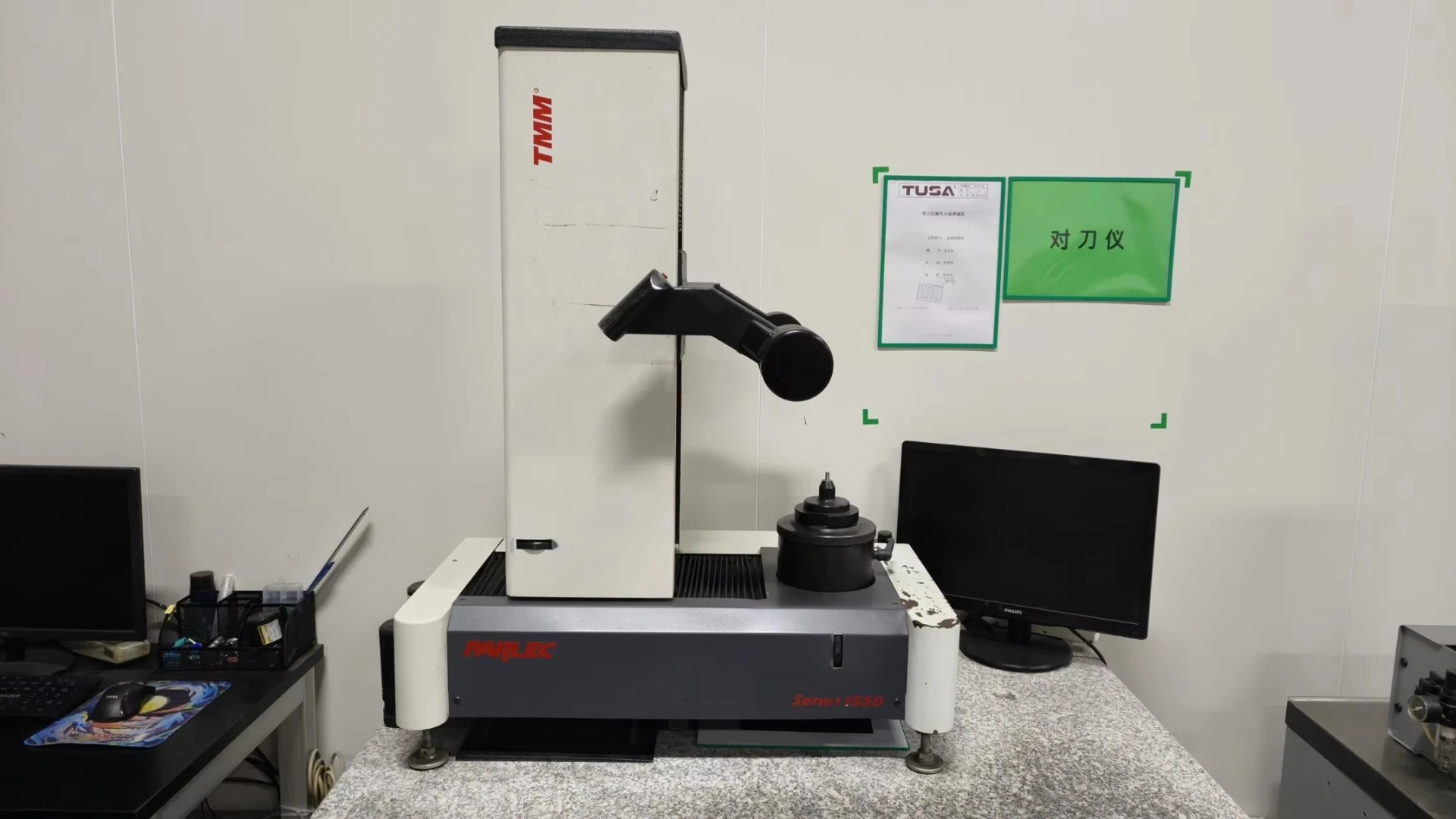

Puesto de presetting y revisión dimensional.

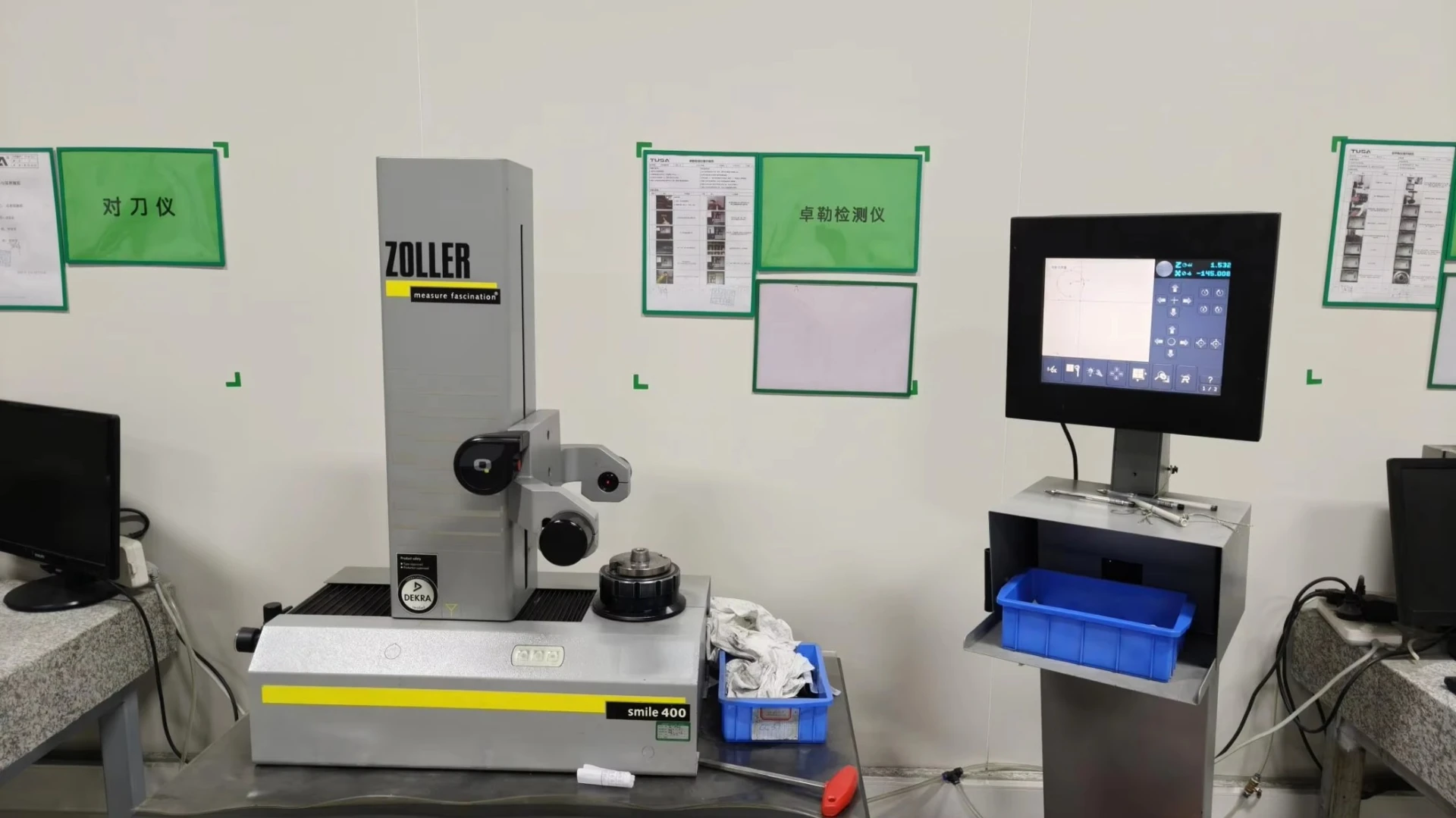

Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.

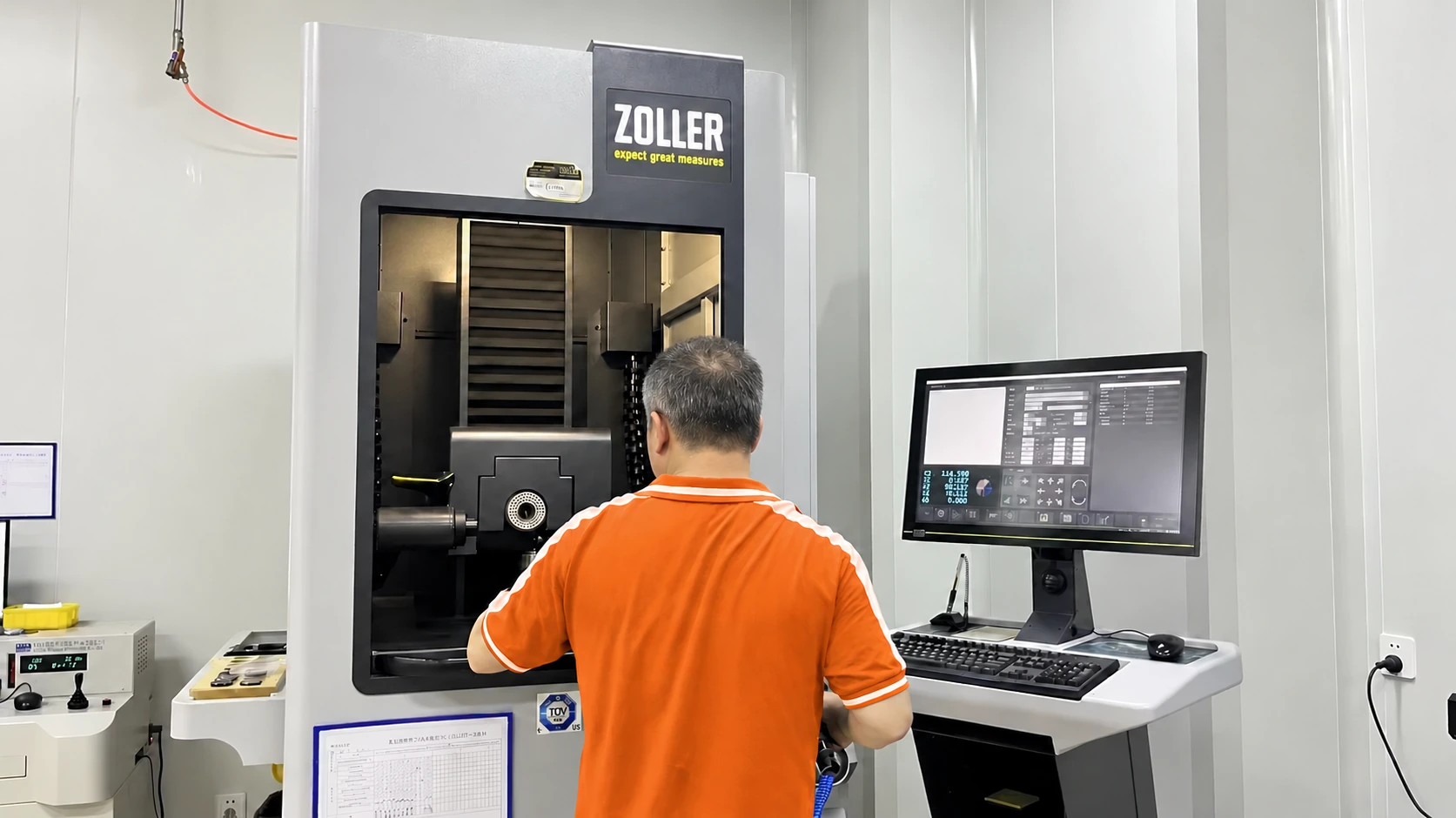

Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de mango largo para aluminio
¿Cuándo conviene una fresa de mango largo para aluminio?
Cuando la geometría de la pieza exige mayor longitud total o acceso sin que una herramienta estándar alcance. Deben comprobarse salida, rigidez, holgura y fijación.
¿Qué series incluye esta página?
La página mantiene las series AEH, AEI y AEJ con sus códigos y dimensiones de catálogo. No se agrupan como un único modelo de longitud genérica.
¿Una fresa más larga puede sustituir directamente a la estándar?
No de forma automática. El aumento de salida puede reducir rigidez; confirme mango, portaherramientas, interferencias, longitud de corte y condiciones de trabajo.
¿Mango largo y cuello largo describen la misma geometría?
No. El mango largo amplía L; el cuello largo o aliviado define una zona de alcance distinta. Compare el dibujo real.
¿Qué determina la compatibilidad con el portaherramientas?
El diámetro d, la longitud de sujeción disponible, la salida montada y la holgura del conjunto, no solo D.
¿Qué datos necesita una repetición de pedido?
Código aprobado, cantidad, revisión del dibujo, material, aplicación y cualquier requisito acordado de marcado o embalaje.
