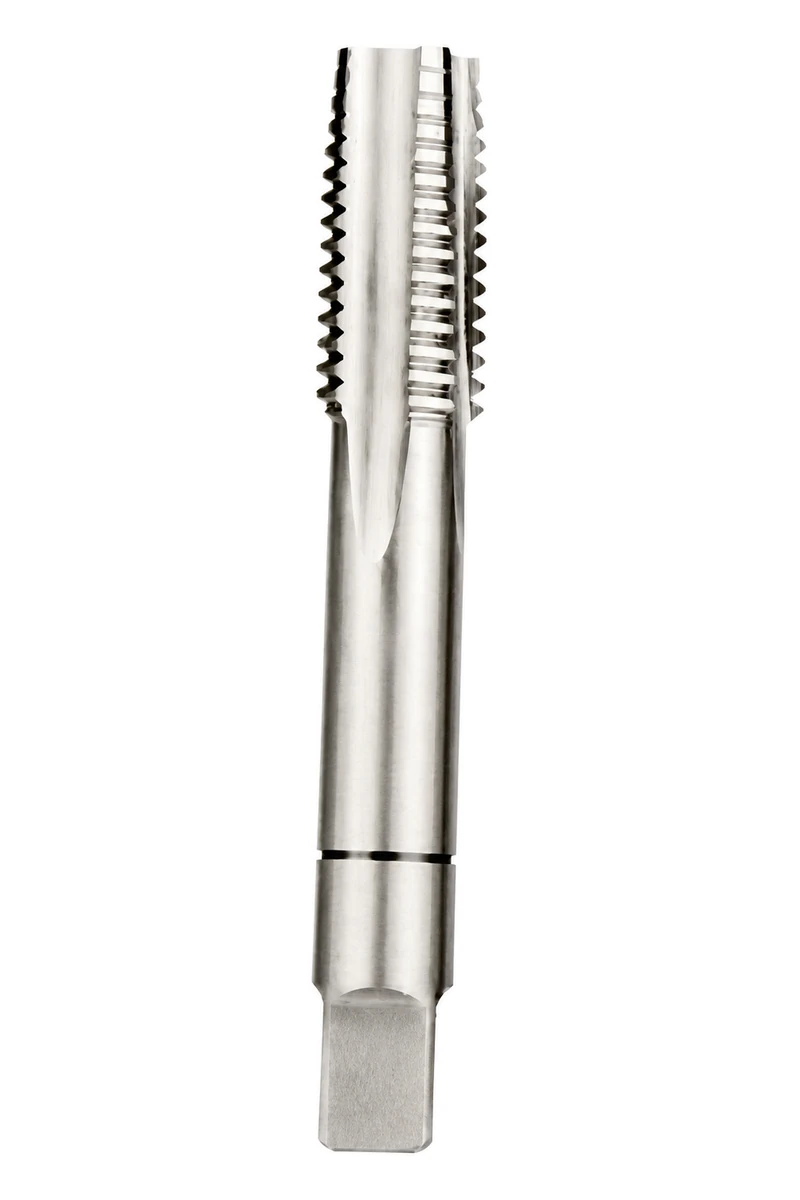

Juego de 3 machos de mano HSS DIN 352
Pida el juego DIN 352 de tres piezas con su serie dimensional, no solo tres machos métricos.
El juego de 3 machos de mano HSS DIN 352 incluye 17 entradas métricas nominales dimensionadas M2–M20. Cada referencia es un juego progresivo de tres piezas. Su familia corta y sujeción por medida la distinguen del otro juego manual triple.
Juegos manuales de tres miembrosPida una secuencia completa para una rosca elegida.
17 entradas dimensionadasCompare M2–M20 por arrastre y longitud reales.
M6: L 56 / k 4.9 mmDiferente del otro juego M6 triple L 62 / k 4.5 mm.
- Juego de tres piezas para roscado manual progresivo.
- Serie dimensional DIN 352.
- HSS con extremos cuadrados de arrastre.
- Nominales métricos indicados: M2–M20.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

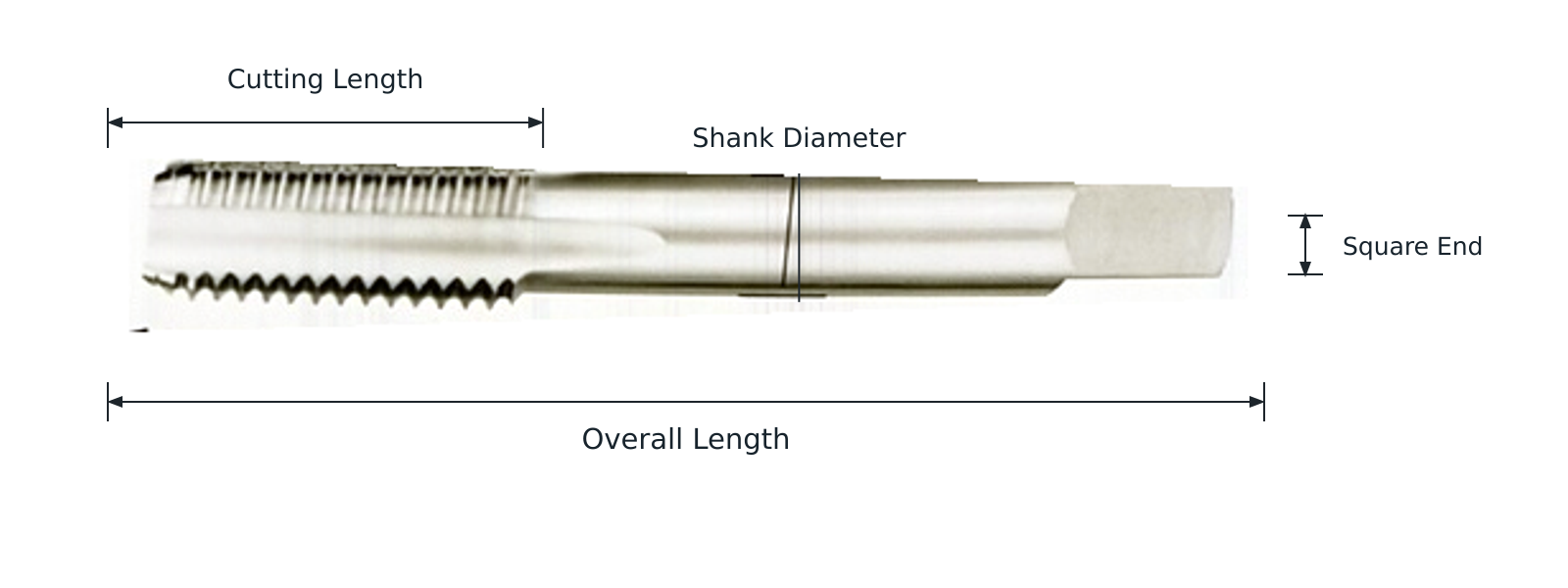

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) |
|---|---|---|---|---|
| M2 | 36 | 8 | 2.8 | 2.1 |
| M2.5 | 40 | 9 | 2.8 | 2.1 |
| M3 | 40 | 11 | 3.5 | 2.7 |
| M3.5 | 45 | 13 | 4 | 3 |
| M4 | 45 | 13 | 4.5 | 3.4 |
| M5 | 50 | 16 | 6 | 4.9 |
| M6 | 56 | 19 | 6 | 4.9 |
| M7 | 56 | 19 | 6 | 4.9 |
| M8 | 63 | 22 | 6 | 4.9 |
| M9 | 63 | 22 | 7 | 5.5 |
| M10 | 70 | 24 | 7 | 5.5 |
| M11 | 70 | 24 | 8 | 6.2 |
| M12 | 75 | 28 | 9 | 7 |
| M14 | 80 | 30 | 11 | 9 |
| M16 | 80 | 32 | 12 | 9 |
| M18 | 95 | 34 | 14 | 11 |
| M20 | 95 | 34 | 16 | 12 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
En M6: L 56 mm, Lc 19 mm, d 6 mm y k 4.9 mm. El otro triple indica L 62 mm y k 4.5 mm; no son equivalentes dimensionalmente.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO

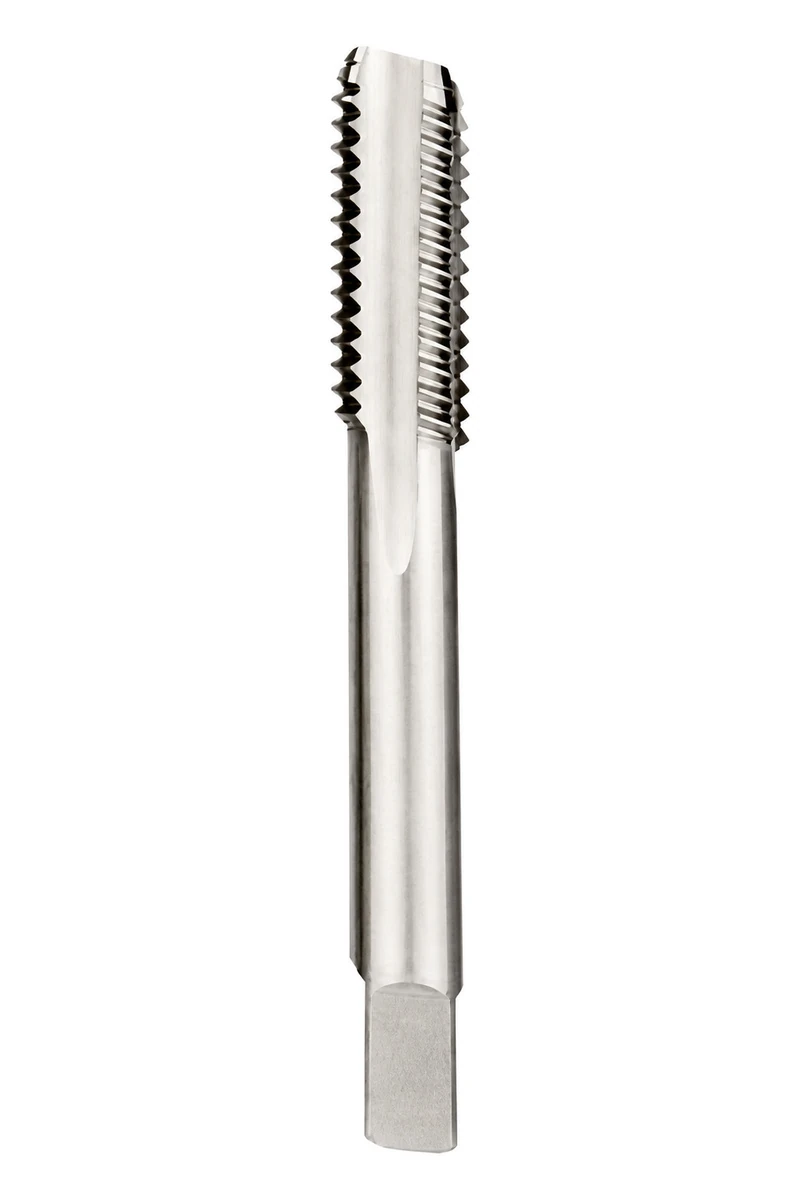

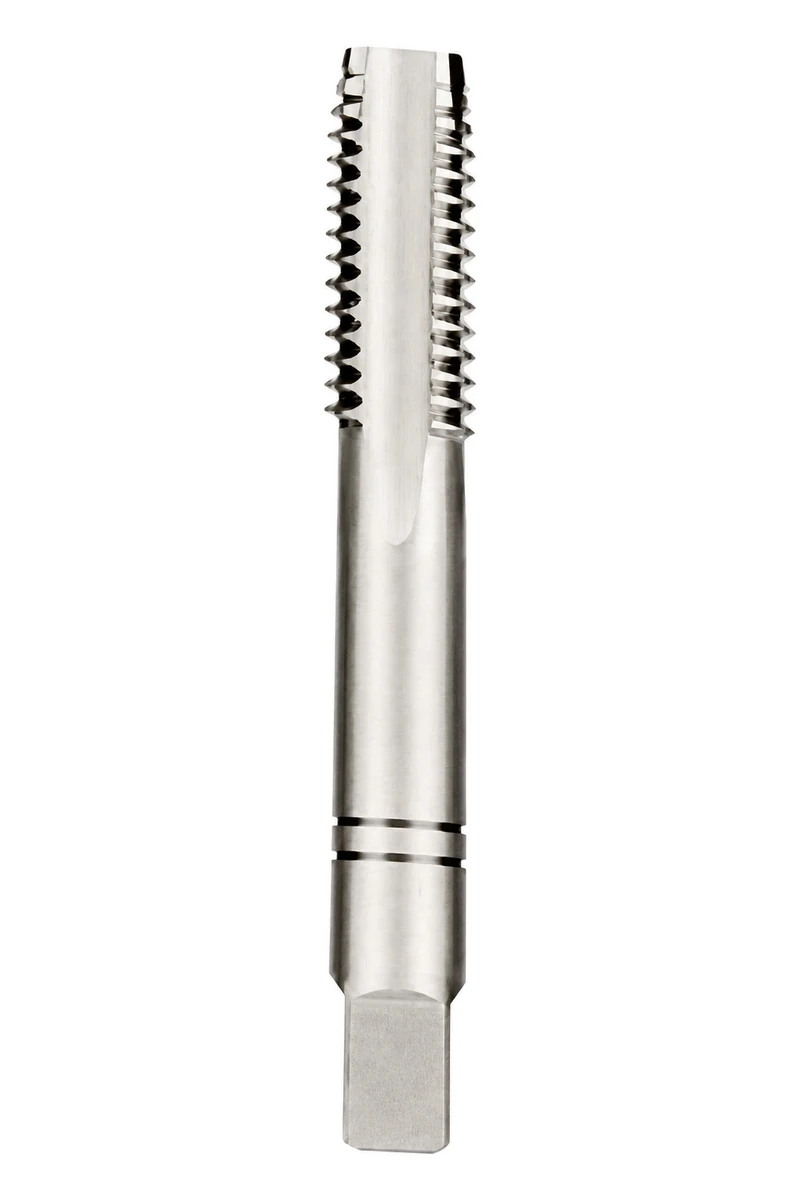

Juego de tres machos: identifique cada miembro
Relacionar la pieza con la operación
Defina rosca y acceso manual, después secuencia de entradas para agujero y profundidad completa. Use las dimensiones para portamachos y holgura de pieza.
Comprobar las condiciones de uso
Tres piezas no definen por sí solas una secuencia exacta de entradas sin ficha de miembros. Añada paso al nominal; el miembro de acabado también necesita fondo libre.
Indique por separado cualquier giramachos o broca que necesite junto al juego; tres miembros no definen esos accesorios. Acuerde la preparación de agujero para el paso y material reales, y registre composición y cantidades por compartimento sin trasladar recomendaciones de otra tabla.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Juego de tres machos de mano HSS | Mantenga juntos los tres miembros del juego manual al pedir, aprobar muestras y reponer existencias. |
| Juego de dos machos HSS | En el pedido del juego métrico de dos piezas, defina las entradas de ambos miembros y la composición completa. |
| Macho de máquina HSS de ranura recta DIN 371 | En una sustitución de ranura recta, especifique las dimensiones del mango DIN 371. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Elija el juego por su especificación real
Juego manual HSS DIN 352 de tres piezas.
- Primero, segundo y acabado forman la secuencia manual.
- Mantenga miembros emparejados por cada rosca pedida.
- Acuerde agujero previo y use el cuadradillo del juego seleccionado.
Acuerde preparación por paso, luego sujeción y secuencia completa.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | DIN / 6H |
| Marcado de entrada/chaflán | B 4–5 |
Conserve la secuencia por etapas
Primero, segundo y acabado pertenecen a la misma rosca. Vincule sus identidades documentadas al pedir y embalar, no como unidades sin relación. Esto importa al reponer para talleres y mantenimiento.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Mantenga completo cada juego DIN 352
Pida cada triple bajo una sola rosca. Mantenga primero, segundo y acabado juntos con identificación y embalaje acordados.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Juego de 3 machos de mano HSS DIN 352
- Tres miembros por juego pedido
- Rosca coincidente y secuencia documentada
- Mango, cuadradillo y longitudes indicados
Antes de roscar la muestra, acuerde rosca, agujero, secuencia triple y arrastre con el plano de pieza.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | En M6: L 56 mm, Lc 19 mm, d 6 mm y k 4.9 mm. El otro triple indica L 62 mm y k 4.5 mm; no son equivalentes dimensionalmente. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Geometría / identificación del juego | Antes de roscar la muestra, acuerde rosca, agujero, secuencia triple y arrastre con el plano de pieza. | Evitar una geometría incorrecta o una secuencia incompleta |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Embale para conservar juegos y facilitar reposición
Indique número de juegos completos por medida, no un total ambiguo de piezas. Acuerde con las fotos cómo mantener miembros juntos. Para mezclas, dé lista de contenido por compartimento o paquete.
Convierta la selección en una lista de compra clara
Pida el juego DIN 352 de tres piezas con su serie dimensional, no solo tres machos métricos.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Qué lo diferencia del otro juego de tres piezas?
En M6: total 56 mm y cuadradillo 4.9 mm, frente a 62 mm y 4.5 mm en el otro.
¿Contiene tres medidas diferentes?
No. Tres miembros progresivos para una rosca. Un surtido mixto es una solicitud de embalaje aparte.
¿Cómo especificar la rosca de un juego DIN 352?
Indique diámetro y paso de cada juego y cantidad de juegos completos. Añada exigencia de rosca terminada e identifique cualquier recambio suelto.
¿El tercero acaba un ciego sin margen al fondo?
No. Revise entrada y holgura para el acabado real. Facilite profundidades taladrada y de rosca completa.
¿Cuál es el rango de juegos DIN 352 indicado?
M2–M20. Compare dimensiones de cada medida y especifique paso. Número de juegos e identidad de miembros deben ir en la misma línea.
¿Qué confirmar antes de pedir miembros de sustitución?
Rosca/paso, identidad y entradas del juego aprobado. Envíe muestra o plano para no mezclar series dimensionales.
CONSULTA DEL PRODUCTO
Solicite juegos DIN 352 completos de tres piezas
Especifique juegos completos y desglose por medida del surtido.
