HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES

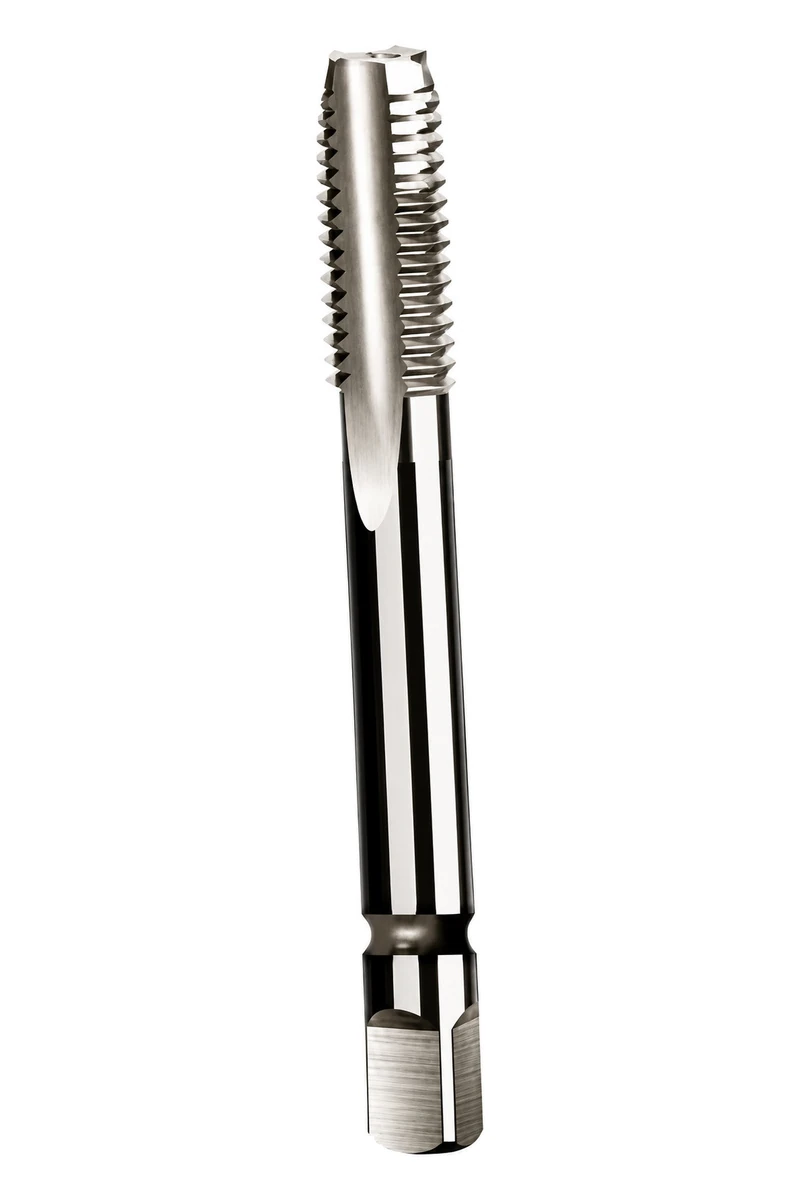

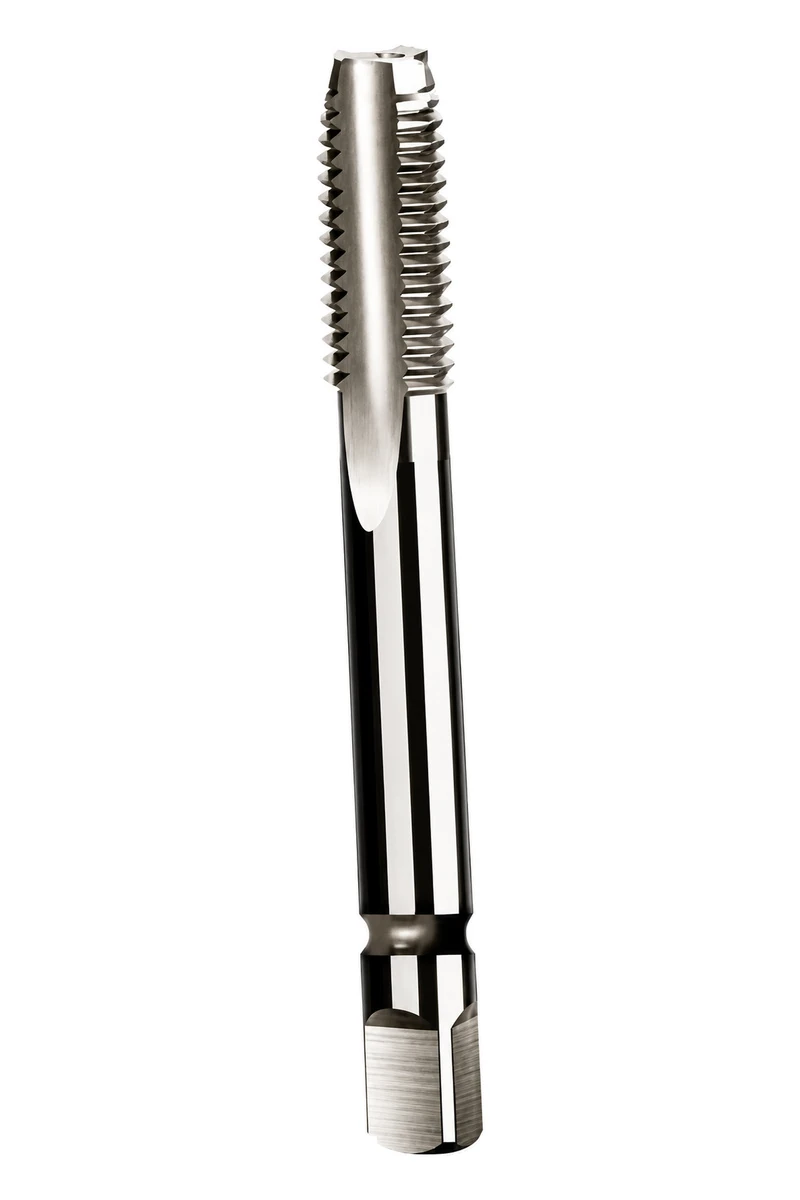

Juego de dos machos HSS
En el pedido del juego métrico de dos piezas, defina las entradas de ambos miembros y la composición completa.
El juego de dos machos HSS se suministra en pares, no en tríos. Sus 15 combinaciones M3 × 0.5–M30 × 3.5 indican entrada de seis hilos en el primero y tres en el segundo.
Juegos métricos de dos miembros15 combinaciones M3 × 0.5–M30 × 3.5.
Entradas de seis / tres hilosIdentifique primero y segundo al pedir pares completos.
M6: L 66 / k 3.55 mmCompare miembros y arrastre antes de pedir recambios sueltos.
- Juegos métricos HSS de dos piezas.
- Construcción rectificada.
- Primero de seis hilos; segundo de tres.
- 15 combinaciones de diámetro y paso M3 × 0.5–M30 × 3.5.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

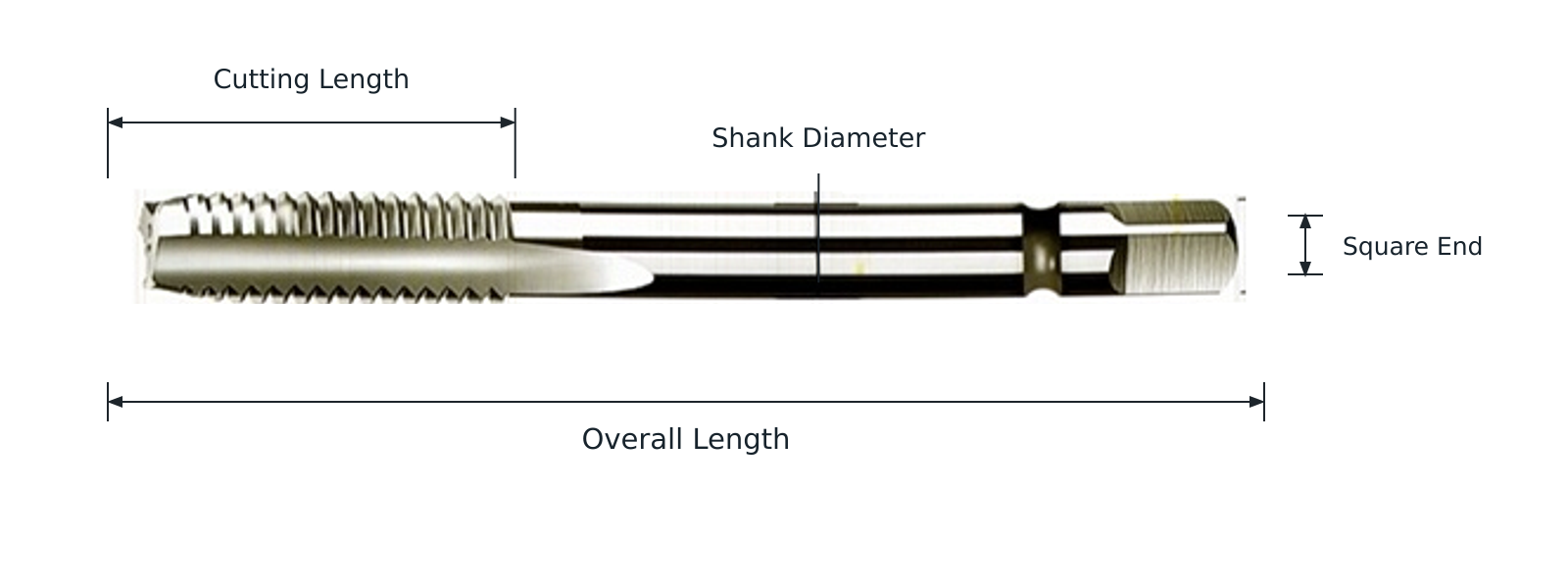

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total (mm) | Longitud de corte (mm) | Diámetro del mango (mm) | Cuadradillo (mm) | Entrada del primer macho (hilos) | Entrada del segundo macho (hilos) |
|---|---|---|---|---|---|---|
| M3x0.5 | 48 | 11 | 2.24 | 1.8 | 6 | 3 |
| M4x0.7 | 50 | 13 | 3.15 | 2.5 | 6 | 3 |
| M5x0.8 | 58 | 16 | 4 | 3.15 | 6 | 3 |
| M6x1.0 | 66 | 19 | 4.5 | 3.55 | 6 | 3 |
| M8x1.25 | 72 | 22 | 6.3 | 5 | 6 | 3 |
| M10x1.5 | 82 | 24 | 8 | 6.3 | 6 | 3 |
| M12x1.75 | 89 | 29 | 9 | 7.1 | 6 | 3 |
| M14x2.0 | 95 | 30 | 11.2 | 9 | 6 | 3 |
| M16x2.0 | 102 | 32 | 12.5 | 10 | 6 | 3 |
| M18x2.5 | 112 | 37 | 14 | 11.2 | 6 | 3 |
| M20x2.5 | 112 | 37 | 14 | 11.2 | 6 | 3 |
| M22x2.5 | 118 | 38 | 16 | 12.5 | 6 | 3 |
| M24x3.0 | 130 | 45 | 18 | 14 | 6 | 3 |
| M27x3.0 | 135 | 45 | 20 | 16 | 6 | 3 |
| M30x3.5 | 138 | 48 | 20 | 16 | 6 | 3 |
Consulte las dimensiones identificadas junto con los planos de pieza y de sujeción.
M6 × 1.0 indica total 66 mm, corte 19 mm, mango 4.5 mm y cuadradillo 3.55 mm. El número de hilos describe la entrada, no la cantidad de vueltas completas que puede roscar.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Juego de dos machos manuales: confirme los dos miembros
Relacionar la pieza con la operación
Revise la secuencia de dos miembros según agujero y profundidad completa. Las entradas de seis y tres ayudan a distinguirlos, pero la secuencia debe ajustarse al trabajo.
Comprobar las condiciones de uso
Una entrada corta no elimina el margen al fondo. No presuponga un tercer miembro de acabado ni una norma nacional completa por el nombre de familia.
Fije ambos miembros y su diámetro en la especificación aprobada, junto con las entradas de seis y tres hilos. Una marca de tolerancia no sustituye el número y revisión de una norma requerida. Para comparar ofertas, use la misma composición, dimensiones y criterio de aceptación.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Juego de tres machos de mano HSS | Mantenga juntos los tres miembros del juego manual al pedir, aprobar muestras y reponer existencias. |
| Juego de 3 machos de mano HSS DIN 352 | Pida el juego DIN 352 de tres piezas con su serie dimensional, no solo tres machos métricos. |
| Macho HSS para tuercas de mango recto | Seleccione la geometría para tuercas junto con la interfaz de máquina y la tuerca en bruto, no solo por la medida M. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Defina el juego con las dimensiones suministradas
Juego HSS de dos piezas con primer y segundo miembros.
- Entradas indicadas: seis hilos y tres hilos respectivamente.
- Los miembros se especifican con diámetros diferentes; conserve la composición definida.
- Seleccione entrada y pareja según agujero pasante o ciego requerido.
Para un recambio exacto, incluya norma o plano requerido. Defina diámetros de ambos miembros y sujeción en la compra.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | 6H |
| Marcado de entrada/chaflán | B 3–6 |

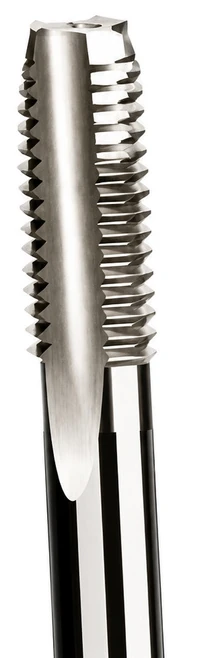

Mantenga identificados el primero y el segundo
Cada miembro tiene su entrada e identidad. Conserve por separado seis hilos del primero y tres del segundo en pedidos de juegos y recambios.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Defina el par antes de comparar presupuestos
La consulta debe incluir rosca y composición del par. Separe esta gama de triples manuales y machos individuales. La galería ofrece contexto; contenido y tabla dimensional definen el pedido.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación del juego métrico HSS doble
- Par completo y miembros identificados
- Entradas documentadas del primero y segundo
- Cuerpo y arrastre propios de cada medida
Cuente e identifique ambos según las entradas acordadas. Un doble completo es un producto distinto de un triple incompleto, aunque coincida la rosca.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 × 1.0 indica total 66 mm, corte 19 mm, mango 4.5 mm y cuadradillo 3.55 mm. El número de hilos describe la entrada, no la cantidad de vueltas completas que puede roscar. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Geometría / identificación del juego | Cuente e identifique ambos según las entradas acordadas. Un doble completo es un producto distinto de un triple incompleto, aunque coincida la rosca. | Evitar una geometría incorrecta o una secuencia incompleta |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Pida juegos y recambios de forma explícita
Indique pares completos o miembros sueltos. Conserve medida e identidad primero/segundo para no mezclar funciones. Las fotos comunes solo muestran presentación, no alteran el contenido.
Convierta la selección en una lista de compra clara
En el pedido del juego métrico de dos piezas, defina las entradas de ambos miembros y la composición completa.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Cuántos machos contiene este juego?
Dos para una rosca elegida: primero de seis hilos de entrada y segundo de tres. Separe cantidades de pares y recambios sueltos.
¿Un juego doble es un triple incompleto?
No. Tiene composición y dimensiones propias. No sustituya miembros de otro juego sin comprobar geometría.
¿Tres hilos de entrada significan tres hilos completos de profundidad?
No. Describe la entrada de corte. Profundidad completa, longitud activa y fondo libre se eligen aparte.
¿Qué dimensiones tiene el juego M6?
M6 × 1.0: L 66 mm, corte 19 mm, mango 4.5 mm y cuadradillo 3.55 mm.
¿Puedo deducir una norma nacional por el nombre?
No. Si exige una norma y revisión concretas, envíelas con especificación dimensional y de rosca.
¿Cómo identificar el juego para reponer?
Indique dos piezas, rosca/paso exactos, ambas entradas, sujeción y muestra aprobada. Pida por juegos y separe recambios individuales.
CONSULTA DEL PRODUCTO
Envíe composición y medidas del juego doble
Distinga pares completos y recambios e incluya la lista de medidas.
