Фрезы по нержавеющей стали

Сравните серии UE, UEX по модели и подтверждённым размерам. Страница предназначена для подбора под обработка нержавеющей стали по выбранной модели и подготовки промышленного запроса.

48 моделей с сохранёнными каталожными обозначениями
Исполнения с числом зубьев: 4
Основные параметры выбора: D, Lc, L и d

Запросить предложение →Сравнить характеристики ↓

Фрезы по нержавеющей стали: геометрия инструмента

Подбор: фреза по нержавеющей стали

Сначала определите геометрию и размеры по чертежу детали, затем сравните D, Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.

Не переносите размеры между сериями и моделями
Различайте режущую, рабочую и общую длину
Для заказа указывайте полный код и количество

Серии, изображения и размерные чертежи

Серия UE UEH UEI UEJ · R075

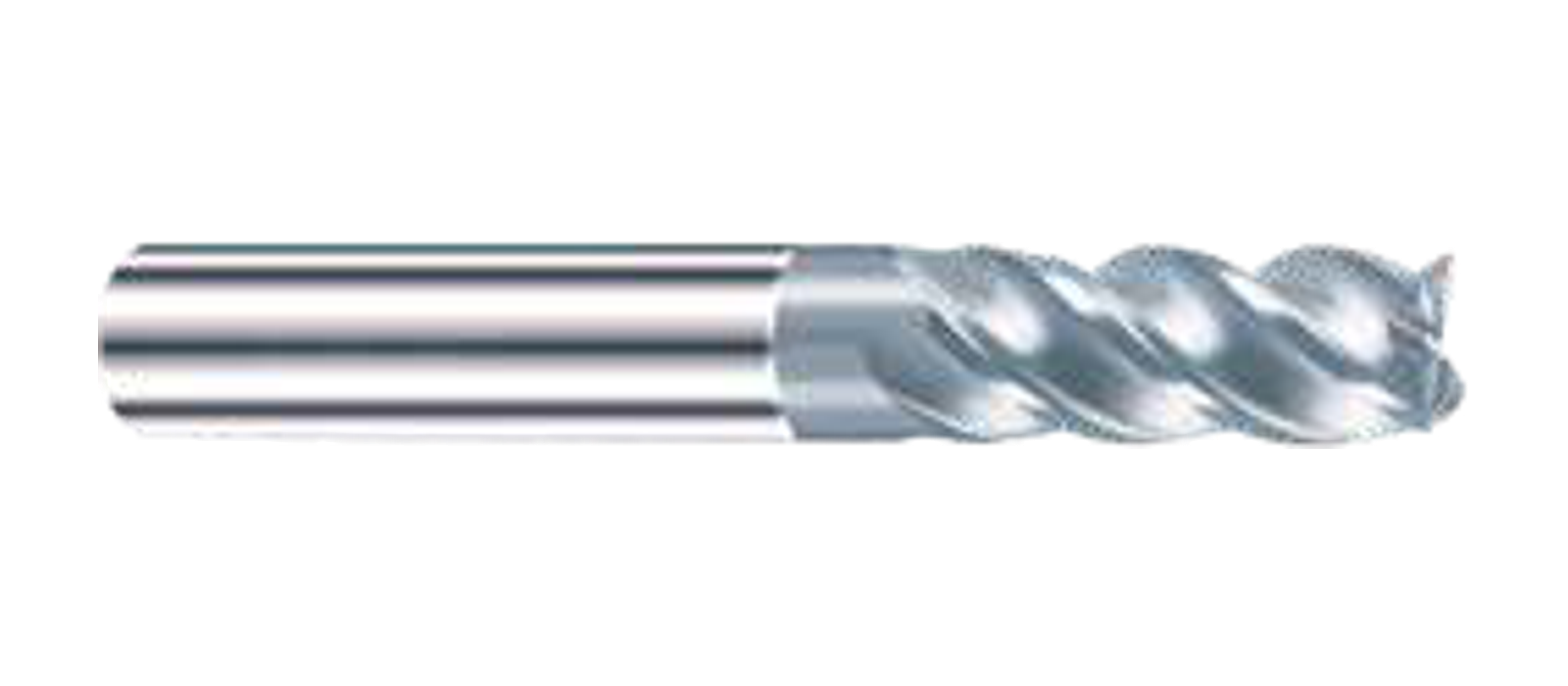

Фрезы по нержавеющей стали, серия UE UEH UEI UEJ: внешний вид — Внешний вид · серия UE UEH UEI UEJ · R075

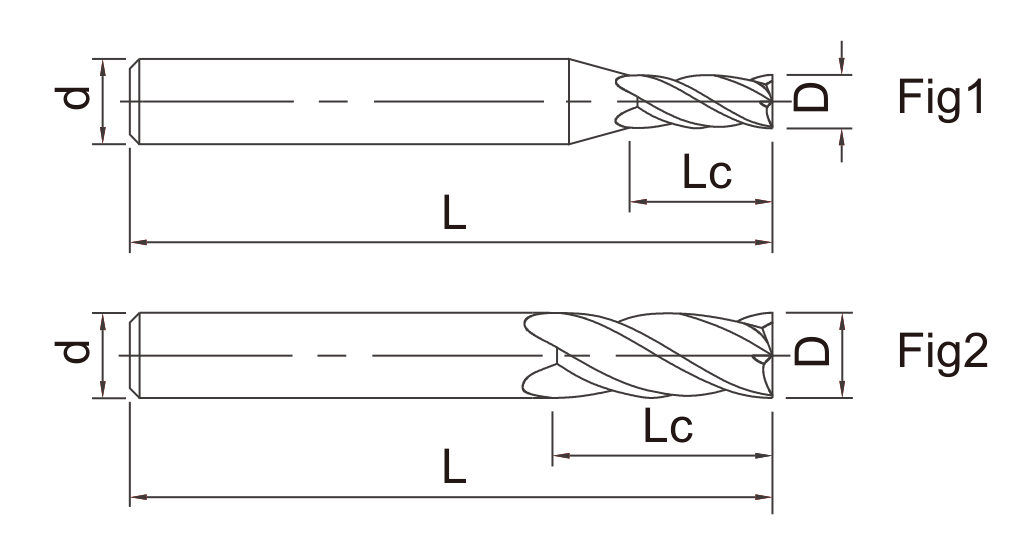

Фрезы по нержавеющей стали, серия UE UEH UEI UEJ: размерный чертёж — Размерный чертёж · серия UE UEH UEI UEJ · R075

Серия UEX · R076

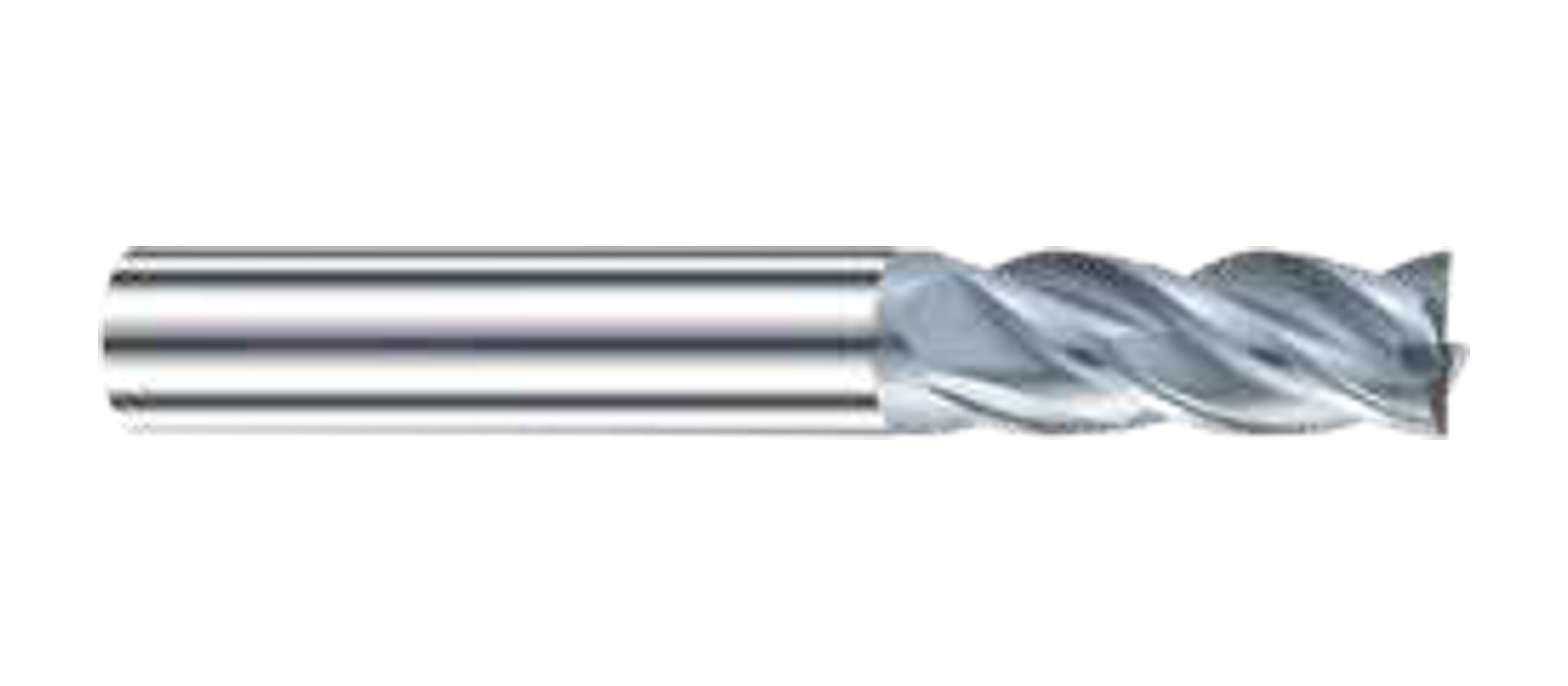

Фрезы по нержавеющей стали, серия UEX: внешний вид — Внешний вид · серия UEX · R076

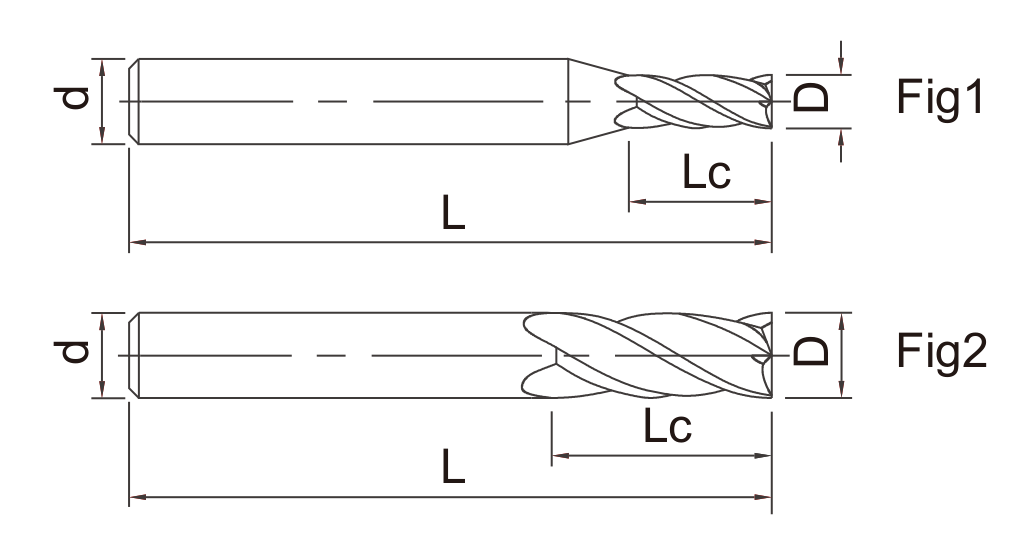

Фрезы по нержавеющей стали, серия UEX: размерный чертёж — Размерный чертёж · серия UEX · R076

Характеристики по моделям

Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.

UE UEH UEI UEJ · R075 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
UE0104A	D1	3	L50	4	4
UE0154A	D1.5	4	L50	4	4
UE0204A	D2	6	L50	4	4
UE0254A	D2.5	8	L50	4	4
UE0304A	D3	8	L50	4	4
UE0304	D3	8	L50	6	4
UE0404A	D4	11	L50	4	4
UE0404	D4	11	L50	6	4
UE0504	D5	13	L50	6	4
UE0604	D6	16	L50	6	4
UE0704	D7	18	L60	8	4
UE0804	D8	20	L60	8	4
UE1004	D10	25	L75	10	4
UE1004L	D10	30	L75	10	4
UE1204	D12	30	L75	12	4
UE1404	D14	35	L100	14	4
UE1604	D16	45	L100	16	4
UE1804	D18	45	L100	18	4
UE2004	D20	45	L100	20	4
UEH0604	D6	15	L75	6	4
UEH0804	D8	20	L75	8	4
UEI0604	D6	15	L100	6	4
UEI0804	D8	20	L100	8	4
UEI1004	D10	30	L100	10	4
UEI1204	D12	30	L100	12	4
UEJ1004	D10	30	L150	10	4
UEJ1204	D12	30	L150	12	4
UEJ1404	D14	35	L150	14	4
UEJ1604	D16	45	L150	16	4
UEJ1804	D18	45	L150	18	4
UEJ2004	D20	45	L150	20	4

UEX · R076 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
UEX0104A	D1	3	L50	4	4
UEX0154A	D1.5	4	L50	4	4
UEX0204A	D2	5	L50	4	4
UEX0254A	D2.5	7	L50	4	4
UEX0304A	D3	8	L50	4	4
UEX0304	D3	8	L50	6	4
UEX0404A	D4	10	L50	4	4
UEX0404	D4	10	L50	6	4
UEX0504	D5	13	L50	6	4
UEX0604	D6	15	L50	6	4
UEX0804	D8	20	L60	8	4
UEX1004	D10	25	L75	10	4
UEX1204	D12	30	L75	12	4
UEX1404	D14	35	L100	14	4
UEX1604	D16	40	L100	16	4
UEX1804	D18	40	L100	18	4
UEX2004	D20	50	L100	20	4

Применение, подбор и данные для заказа

Сравнение серий и размеров

Серии UE, UEX нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.

Условия применения

Для задачи «обработка нержавеющей стали по выбранной модели» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.

Закупка и повторный заказ

Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.

Документированное производственное оборудование

15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.

Закрытая зона шлифования на станке с ЧПУ: оборудование AXIMET — **Закрытая зона шлифования на станке с ЧПУ**
Закрытая рабочая зона шлифовального оборудования с ЧПУ.

Линия ультразвуковой очистки: оборудование AXIMET — **Линия ультразвуковой очистки**
Линия ультразвуковой очистки с технологическими корзинами.

Шлифовальный станок с ЧПУ: оборудование AXIMET — **Шлифовальный станок с ЧПУ**
Шлифовальное оборудование с закрытой рабочей зоной.

Инструментальный шлифовальный станок: оборудование AXIMET — **Инструментальный шлифовальный станок**
Инструментальный шлифовальный станок в производственной зоне.

Автоматизированная шлифовальная ячейка: оборудование AXIMET — **Автоматизированная шлифовальная ячейка**
Автоматизированная шлифовальная ячейка с защитным ограждением.

Автоматизированное шлифовальное оборудование: оборудование AXIMET — **Автоматизированное шлифовальное оборудование**
Автоматизированное шлифовальное оборудование в цехе.

Ряд шлифовальных станков с ЧПУ: оборудование AXIMET — **Ряд шлифовальных станков с ЧПУ**
Ряд шлифовальных станков с ЧПУ в производственной зоне.

Оборудование для нанесения покрытия: оборудование AXIMET — **Оборудование для нанесения покрытия**
Установка нанесения покрытия в технологической зоне.

Камера и панель установки покрытия: оборудование AXIMET — **Камера и панель установки покрытия**
Камера и органы управления установки нанесения покрытия.

Станция лазерной маркировки: оборудование AXIMET — **Станция лазерной маркировки**
Оператор работает у закрытой станции лазерной маркировки.

Рабочие места финишной обработки: оборудование AXIMET — **Рабочие места финишной обработки**
Рабочие места для финишной обработки инструмента.

Подготовка режущей кромки: оборудование AXIMET — **Подготовка режущей кромки**
Оборудование для контролируемой подготовки режущей кромки.

Скругление и полирование кромок: оборудование AXIMET — **Скругление и полирование кромок**
Оборудование для скругления и полирования кромок.

Установка мокрой струйной обработки: оборудование AXIMET — **Установка мокрой струйной обработки**
Оборудование мокрой струйной обработки с рабочей камерой.

Установка мокрой струйной обработки — другой ракурс: оборудование AXIMET — **Установка мокрой струйной обработки — другой ракурс**
Другой ракурс оборудования мокрой струйной обработки.

Оборудование контроля и измерения

8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.

Участок оптического контроля: оборудование AXIMET — **Участок оптического контроля**
Операторы работают на постах оптического контроля.

Измерение профиля инструмента

Экран и оборудование для измерения профиля инструмента.

Измерительные рабочие места: оборудование AXIMET — **Измерительные рабочие места**
Измерительные посты в зоне контроля.

Балансировочный прибор: оборудование AXIMET — **Балансировочный прибор**
Балансировочный прибор для проверки инструмента.

Преднастройка и размерный контроль: оборудование AXIMET — **Преднастройка и размерный контроль**
Пост преднастройки и размерного контроля.

Оптический пресеттер: оборудование AXIMET — **Оптический пресеттер**
Оптический пресеттер для размерной проверки инструмента.

Оптическая инспекция: оборудование AXIMET — **Оптическая инспекция**
Система оптического контроля в измерительной зоне.

Измерительная машина: оборудование AXIMET — **Измерительная машина**
Оператор устанавливает инструмент в закрытую измерительную машину.

Вопросы о продукции

Как подобрать фреза по нержавеющей стали?

Сопоставьте D, Lc, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.

Какие серии и исполнения представлены?

На странице приведены серии UE, UEX: 48 каталожных моделей, число зубьев — 4. Код модели и строку таблицы следует сохранять полностью.

Как проверить длину и доступ?

Lc, L1 и L имеют разный смысл. Сверяйте их с размерным чертежом, вылетом из держателя, стенками детали и оснасткой.

Какие данные о материале нужны?

Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.

Какие данные нужны для запроса цены?

Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «обработка нержавеющей стали по выбранной модели» приложите размеры зоны обработки.

Можно ли заменить модель другой с тем же диаметром?

Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.

Запросить предложение: фреза по нержавеющей стали

Отправьте модели, количество, материал, операцию и данные станка для проверки выбора.
