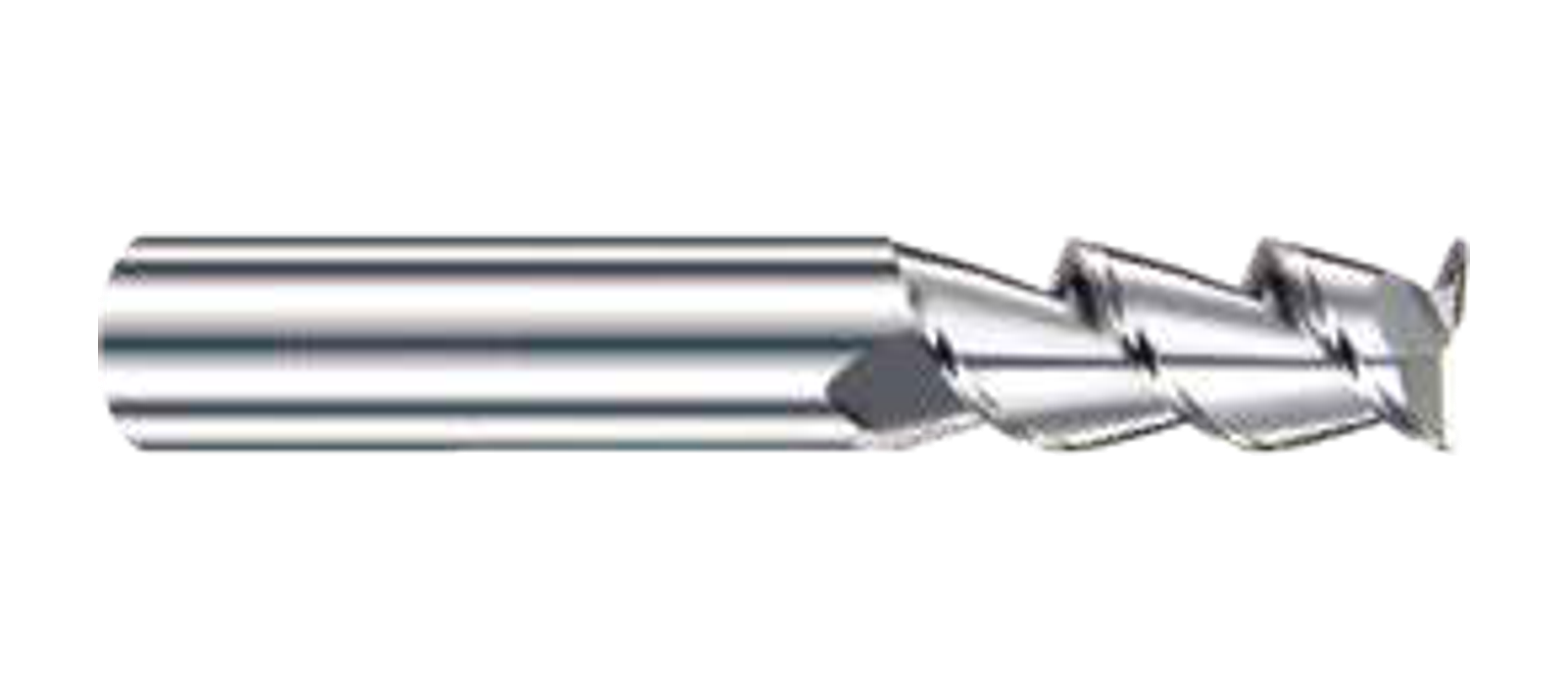

Серия AE · R067
Твердосплавные фрезы по алюминию
Серия AE включает модели с двумя и тремя зубьями; серия AES — модели с тремя зубьями. Сверяйте каждую позицию с её таблицей.
- 42 моделей с сохранёнными каталожными обозначениями
- AE: 2 и 3 зуба; AES: 3 зуба
- Основные параметры выбора: D, Lc, L и d
Подбор: твердосплавная фреза по алюминию
Сначала определите геометрию и размеры по чертежу детали, затем сравните D, Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.
- Не переносите размеры между сериями и моделями
- Различайте режущую, рабочую и общую длину
- Для заказа указывайте полный код и количество

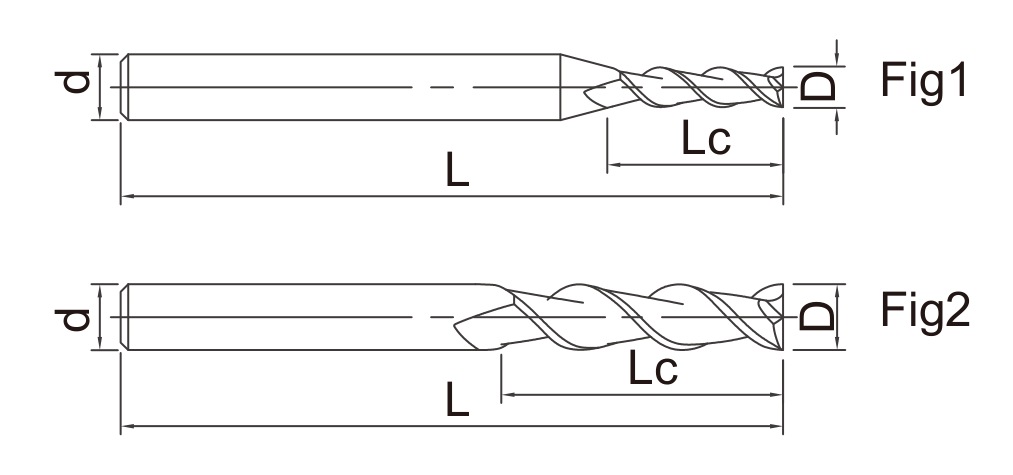

Серии, изображения и размерные чертежи

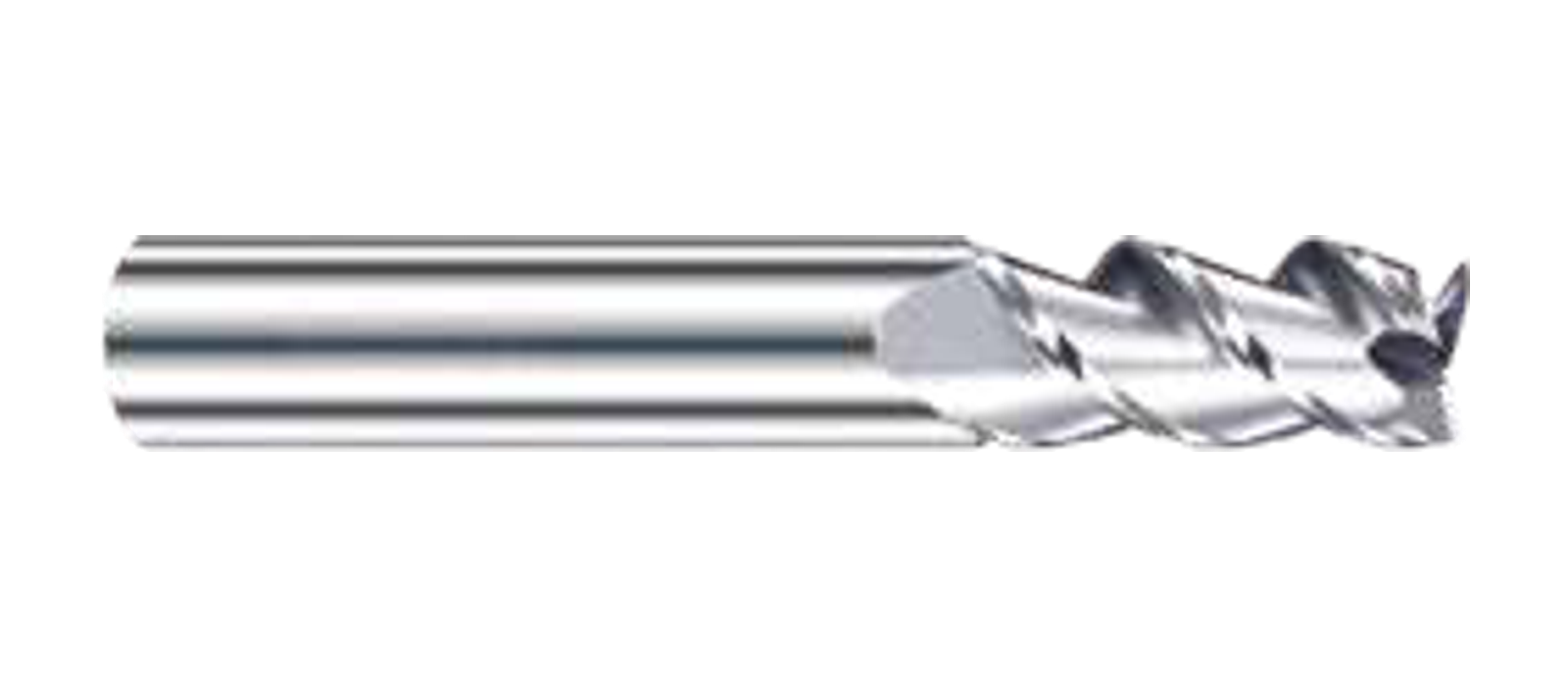

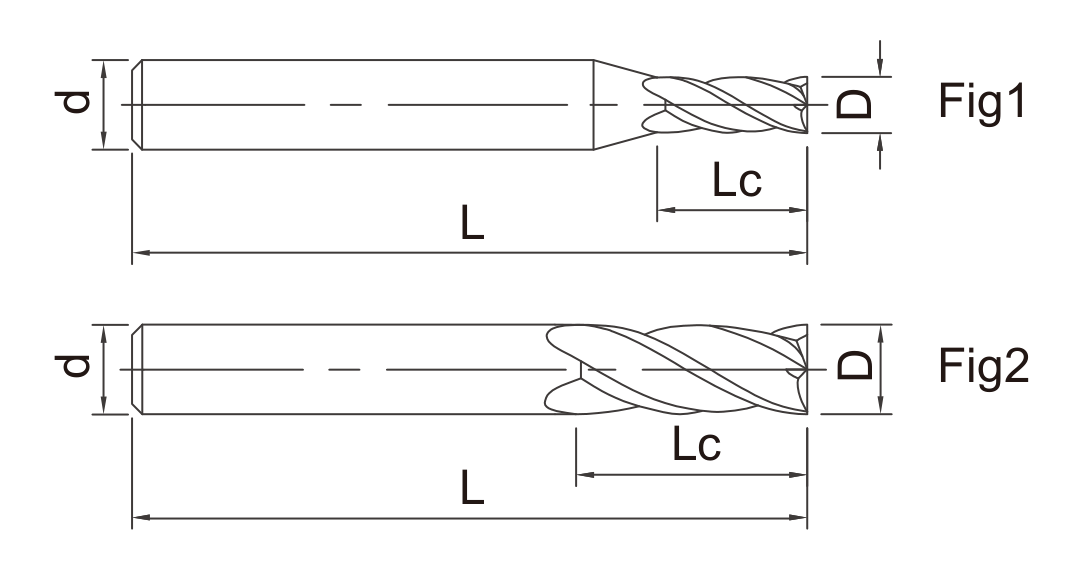

Серия AE · R068

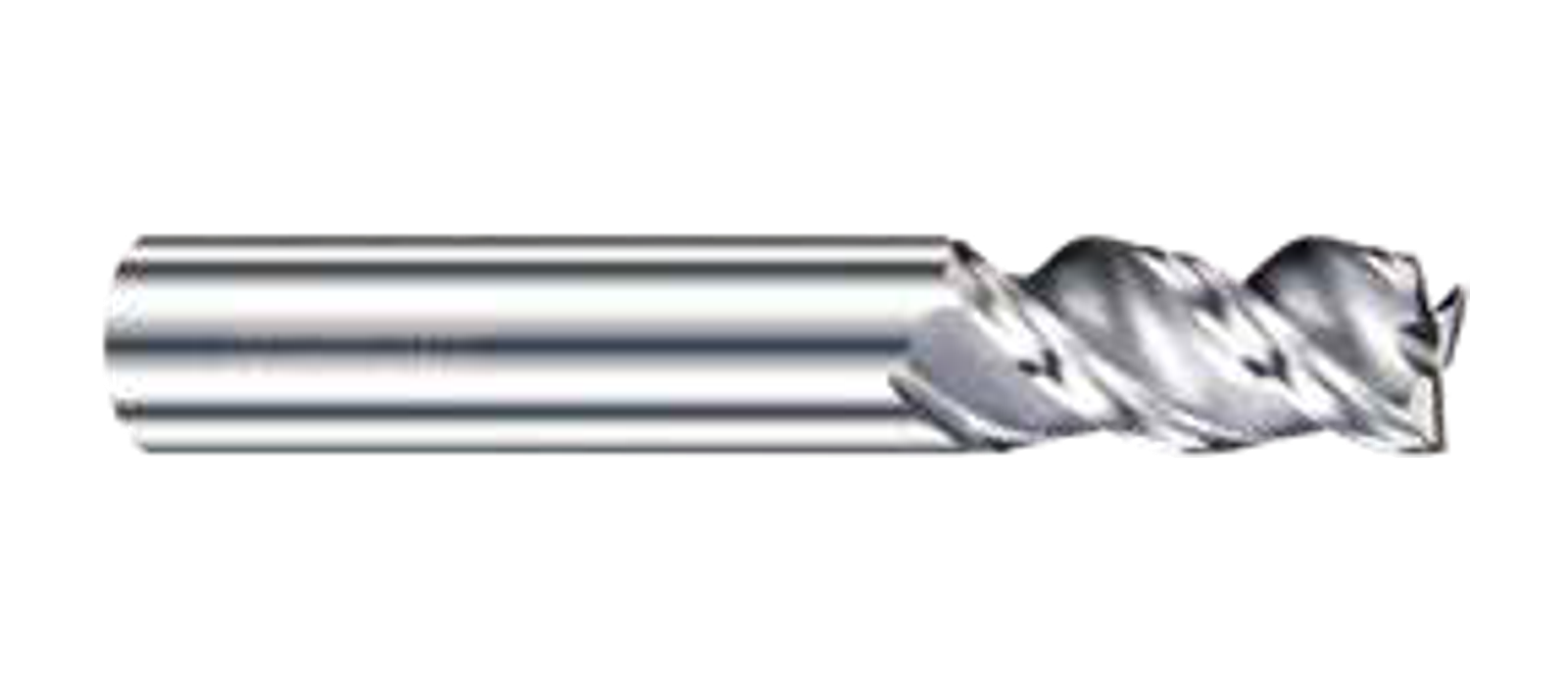

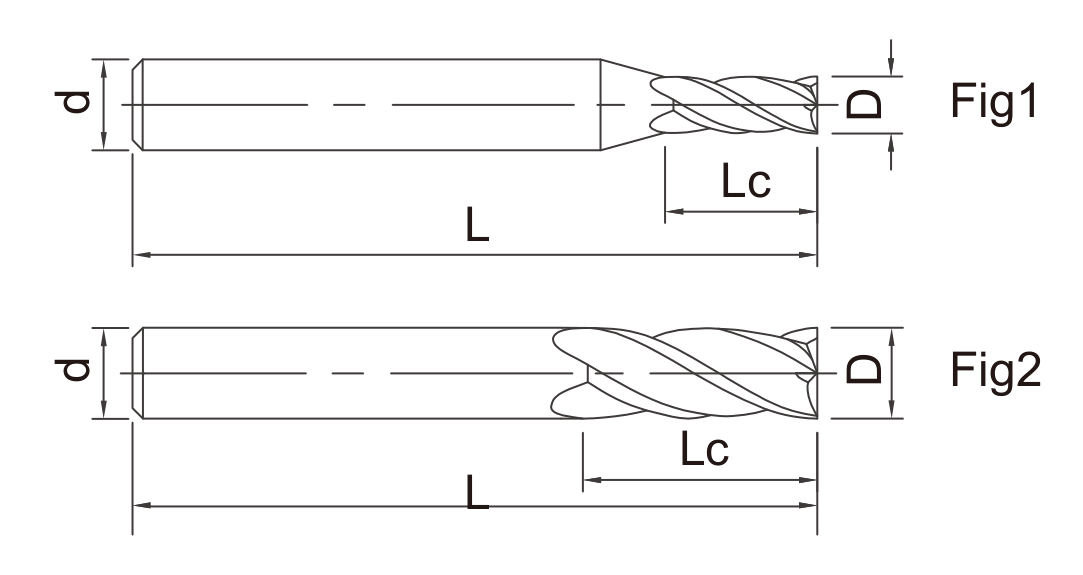

Серия AES · R072
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
AE · R067 · 2 ЗУБА
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|
| AE0052A | 0.5 | 1.5 | L50 | 4 | 2 |
| AE0102A | D1 | 3 | L50 | 4 | 2 |
| AE0152A | D1.5 | 4 | L50 | 4 | 2 |
| AE0202A | D2 | 6 | L50 | 4 | 2 |
| AE0302A | D3 | 8 | L50 | 4 | 2 |
| AE0302 | D3 | 8 | L50 | 6 | 2 |
| AE0402A | D4 | 12 | L50 | 4 | 2 |
| AE0402 | D4 | 12 | L50 | 6 | 2 |
| AE0502Z | D5 | 15 | L50 | 5 | 2 |
| AE0502 | D5 | 15 | L50 | 6 | 2 |
| AE0602 | D6 | 18 | L50 | 6 | 2 |
| AE0802 | D8 | 20 | L60 | 8 | 2 |
| AE1002 | D10 | 30 | L75 | 10 | 2 |
| AE1202 | D12 | 30 | L75 | 12 | 2 |
| AE1602 | D16 | 45 | L100 | 16 | 2 |
| AE2002 | D20 | 45 | L100 | 20 | 2 |
AE · R068 · 3 ЗУБА
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|
| AE0103A | D1 | 3 | L50 | 4 | 3 |
| AE0153A | D1.5 | 4 | L50 | 4 | 3 |
| AE0203A | D2 | 6 | L50 | 4 | 3 |
| AE0303A | D3 | 8 | L50 | 4 | 3 |
| AE0303 | D3 | 8 | L50 | 6 | 3 |
| AE0403A | D4 | 12 | L50 | 4 | 3 |
| AE0403 | D4 | 12 | L50 | 6 | 3 |
| AE0503Z | D5 | 15 | L50 | 5 | 3 |
| AE0503 | D5 | 15 | L50 | 6 | 3 |
| AE0603 | D6 | 18 | L50 | 6 | 3 |
| AE0803 | D8 | 20 | L60 | 8 | 3 |
| AE1003 | D10 | 30 | L75 | 10 | 3 |
| AE1203 | D12 | 30 | L75 | 12 | 3 |
| AE1603 | D16 | 45 | L100 | 16 | 3 |
| AE2003 | D20 | 45 | L100 | 20 | 3 |
AES · R072 · 3 ЗУБА
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|
| AES0303A | D3 | 8 | L50 | 4 | 3 |
| AES0303 | D3 | 8 | L50 | 6 | 3 |
| AES0403A | D4 | 12 | L50 | 4 | 3 |
| AES0403 | D4 | 12 | L50 | 6 | 3 |
| AES0503 | D5 | 15 | L50 | 6 | 3 |
| AES0603 | D6 | 18 | L50 | 6 | 3 |
| AES0803 | D8 | 20 | L60 | 8 | 3 |
| AES1003 | D10 | 25 | L75 | 10 | 3 |
| AES1203 | D12 | 30 | L75 | 12 | 3 |
| AES1603 | D16 | 45 | L100 | 16 | 3 |
| AES2003 | D20 | 45 | L100 | 20 | 3 |
Применение, подбор и данные для заказа
Сравнение серий и размеров
Серии AE, AES нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.
Условия применения
Для задачи «пазы, карманы и профили в алюминии» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.
Закупка и повторный заказ
Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Как подобрать твердосплавная фреза по алюминию?
Сопоставьте D, Lc, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.
Какие серии и исполнения представлены?
На странице приведены серии AE, AES: 42 каталожных моделей, число зубьев — 2 и 3. Код модели и строку таблицы следует сохранять полностью.
Как проверить длину и доступ?
Lc, L1 и L имеют разный смысл. Сверяйте их с размерным чертежом, вылетом из держателя, стенками детали и оснасткой.
Какие данные о материале нужны?
Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.
Какие данные нужны для запроса цены?
Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «пазы, карманы и профили в алюминии» приложите размеры зоны обработки.
Можно ли заменить модель другой с тем же диаметром?
Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.
