Подбирайте под нужное отверстие
Уточните дальнейший способ извлечения и требования к пилотному отверстию. Обратное сверление само по себе не гарантирует освобождения поврежденного крепежа.
ИНСТРУМЕНТ ДЛЯ РЕМОНТНЫХ МАСТЕРСКИХ
Как пользоваться левым сверлом при удалении сломанного крепежа
Левое сверло работает на обратном вращении. Подберите диаметр под ремонтную операцию, выставьте ось и ограничьте глубину. Ниже — последовательность для ремонтных мастерских и технических закупщиков: от проверки крепежа до выбора инструмента для дальнейшего извлечения.
- Проверьте направление резания до контакта с деталью.
- Выбирайте отверстие под следующий инструмент, а не под головку болта.
- Контролируйте соосность, стружку и глубину сверления.
Подберите сверло до начала ремонта
Сначала определите, какое отверстие требуется и как к нему подойти. Диаметр, вылет, материал инструмента и хвостовик выбирают вместе: так мастерская получает подходящее сверло, а отдел снабжения — понятные параметры для замены или закупки набора.
- Укажите точный диаметр и исходную систему размеров.
- Сопоставьте рабочий вылет с патроном и доступом к обломку.
- Сохраните параметры инструмента для последующего пополнения.
Когда левое сверло подходит для ремонтной задачи
Левое спиральное сверло применяют там, где нужно сверлить при обратном вращении. Типичный случай — подготовка отверстия в обломке болта с правой резьбой. При резании крутящий момент иногда начинает выворачивать остаток крепежа. Однако закисший или деформированный крепеж может остаться неподвижным даже при правильном сверлении.
Если вы решаете, как выкрутить сломанный болт левым сверлом, разделите две операции: получение отверстия и извлечение крепежа. Сверло режет металл. Экстрактор захватывает обломок через подготовленное отверстие и передает усилие для его поворота. Инструменты выполняют разные задачи, даже когда поставляются в одном ремонтном комплекте.
Для мастерской отправной точкой служат размеры отверстия и доступ к детали. Для дистрибьютора, который снабжает эту мастерскую, нужны те же сведения. Слово «кобальт», крупный кейс или общее количество предметов не показывают, есть ли внутри нужный диаметр и достаточная длина.
| Задача мастерской | Что выяснить до подбора | Что указать при закупке |
|---|---|---|
| После сверления применяется известный экстрактор | Требуемый диаметр отверстия и глубина зацепления | Точный размер сверла по инструкции экстрактора |
| Обломок расположен ниже поверхности | Глубина утопления, планируемое отверстие и место для патрона | Длину инструмента вместе с условиями закрепления |
| Одна операция повторяется на нескольких участках | Размеры, материал инструмента и используемые машины | Единую конфигурацию для пополнения |
| Поставщик обслуживает разные ремонтные мастерские | Системы размеров и часто расходуемые диаметры | Ассортимент наборов отдельно от поштучных замен |
Обычное правое сверло не становится левым после переключения дрели на реверс. Если режущая геометрия рассчитана на другую сторону вращения, инструмент будет тереть поверхность вместо нормального резания. Направление канавок проверяют вместе с режущими кромками и назначением сверла, а не только по положению переключателя.
Осмотрите крепеж и окружающую деталь
Определите, что осталось от крепежа: винт с поврежденным шлицем, болт без головки или шпилька, сломанная глубоко в отверстии. Эти случаи требуют разного доступа. Если сохранившуюся часть можно безопасно захватить другим инструментом, сначала оцените такой способ. Сверление изменяет обломок и не всегда является первым разумным действием.
Уточните направление резьбы. Описанная ниже последовательность относится прежде всего к крепежу с правой резьбой. Крепеж с левой резьбой отворачивается при противоположном повороте: нельзя считать, что обратное сверление поможет выкрутить любое соединение. Для крепежа вращающихся узлов и специальных механизмов особенно важна документация оборудования.
Осмотрите отверстие вокруг обломка. Оно может быть сквозным или глухим; за крепежом могут находиться другая стенка, механизм либо рабочая поверхность. Установите оставшуюся длину крепежа по чертежу, измерению или другому надежному ориентиру. Глубина видимого углубления сама по себе не показывает, насколько далеко разрешено сверлить.
Защитите соседние узлы от стружки и закрепите деталь. Если ошибка повредит дорогой корпус или ответственное резьбовое соединение, ремонт следует планировать с квалифицированным специалистом. Наличие левого сверла в наборе не отменяет оценки последствий и не дает гарантии сохранности резьбы.
Для закупщика полезно получить от мастерской описание именно этого состояния. Формулировка «сверло для сломанного болта» слишком широка: выступающий мягкий обломок и утопленный крепеж неизвестной твердости создают разные требования к длине, установке и методу обработки.
Выберите диаметр, длину и материал вместе
Диаметр определяется следующим действием
Когда после сверления будет установлен экстрактор, размер отверстия берут из требований к этому экстрактору. Близкая дробь дюйма или округленное метрическое значение не становятся точной заменой только потому, что находятся рядом в таблице. Сохраняйте исходный размер и единицу измерения.
Наружный диаметр головки винта не определяет отверстие для извлечения сломанной шпильки. Важнее оставшийся стержень, его диаметр по впадинам резьбы, расположение оси и способ последующего захвата. Чрезмерно большое или смещенное отверстие способно задеть основную деталь раньше, чем получится нужное гнездо под экстрактор.
Слишком маленькое сверло также не решает все проблемы: при плохой установке оно легче изгибается и ломается. Универсальное соотношение «сверло равно определенной доле болта» не заменяет расчет конкретной ремонтной операции. Если размер следующего инструмента неизвестен, сначала определите метод, затем покупайте сверло.
Длины должно хватать для доступа и закрепления
Выбирайте минимальный достаточный вылет. Короткий инструмент оставляет меньше неподдерживаемой длины; длинный позволяет подойти к утопленному обломку или обойти препятствие. Учитывайте одновременно глубину утопления, планируемую глубину отверстия и место, которое занимает патрон.
Англоязычные обозначения jobber и maintenance/mechanics указывают на семейства длины. Решение о применимости принимают по фактическим размерам. Общая длина, длина канавок и допустимая глубина сверления — разные величины. Если в каталоге указан предел глубины, его нельзя автоматически переписать как длину канавок.
Не вытягивайте сверло из патрона сверх допустимого закрепления ради недостающего вылета. Для глубокой посадки также проверьте, проходит ли корпус патрона рядом с окружающей деталью. Одно лишь увеличение общей длины не устраняет препятствие на подходе и не обеспечивает соосность.
HSS и кобальтовая сталь — не универсальные допуски
Материал инструмента выбирают под материал и состояние крепежа, жесткость установки и рекомендации по конкретному сверлу. HSS и кобальтовая быстрорежущая сталь описывают категории материала. Они не означают, что любое сверло этой категории обработает каждый закаленный болт.
Обломок закаленного экстрактора создает другую задачу, чем обычный остаток стального крепежа. Не переносите на него прежний режим или обещания, относящиеся к другому инструменту. Марку стали, покрытие и заточку задавайте отдельно, когда они действительно входят в требования к закупке.
Для снабжения ремонтного участка сохраняйте материал, геометрию вершины, длину и хвостовик вместе с диаметром. Так при повторном заказе не будет подобрано похожее по внешнему виду сверло с иной рабочей конфигурацией. Каталог левых сверл по металлу позволяет сопоставить эти параметры по сериям.
Проверьте машину и закрепление для реверса
Используйте машину, которая допускает нужную операцию с обратным вращением, и держатель, надежно удерживающий выбранное сверло в таком режиме. Переключатель направления не подтверждает пригодность каждого патрона, оправки или переходника. Проверяйте инструкции машины и оснастки, особенно при работе на стационарном оборудовании.

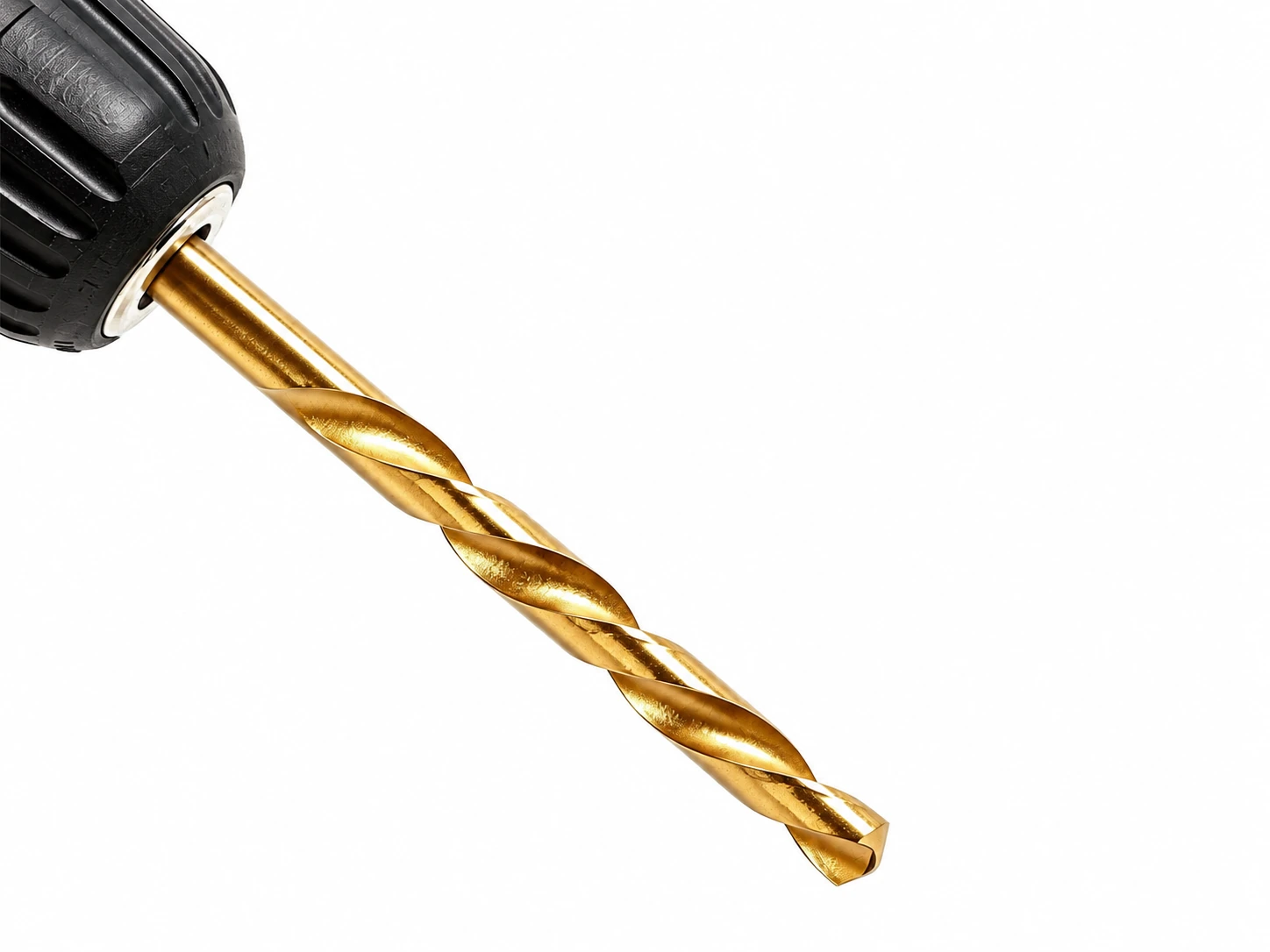

Цилиндрический хвостовик зажимают в подходящем сверлильном патроне. Соблюдайте требуемую длину закрепления и не зажимайте режущие канавки вместо хвостовика. До контакта с деталью проверьте правильность установки и отсутствие заметного биения. Если сверло бьет, остановитесь и проверьте его состояние, патрон и посадку хвостовика. С погнутым сверлом или поврежденным патроном не работают; загрязнение и неверную посадку устраняют до резания.
С шестигранниками важно различать размер соединения и размер сверла. Обычный шестигранный хвостовик 1/4 дюйма не взаимозаменяем со специальным шестигранным соединением 7/16 дюйма. Обозначение 7/16 на другом сверле может относиться к диаметру резания при цилиндрическом хвостовике. Сравните геометрию соединения и способ удержания, а не одну надпись.
Для описанной операции применяют вращательное сверление. Шестигранный хвостовик сам по себе не разрешает ударный режим. Не включайте ударный режим по аналогии с другой оснасткой. Перед установкой и регулировкой отключите питание машины. Закрепите заготовку и соблюдайте требования изготовителя оборудования.
Защитите глаза от стружки; исключите захват свободной одежды и волос вращающимися частями. Руки держите в стороне от инструмента.
Проверьте направление до касания металла
Левое сверло режет при вращении против часовой стрелки, если смотреть со стороны машины вдоль сверла к заготовке. Если смотреть на вершину со стороны детали, видимое направление будет обратным. Указание точки наблюдения исключает частую ошибку при объяснении реверса другому оператору.
Переключайте направление при остановленной машине. Затем выполните короткую контролируемую проверку на свободном ходу, не касаясь детали и не приближая руки к вращающимся частям. Сопоставьте выбранное направление с назначением сверла. Такой порядок особенно полезен при обучении работников и после смены оборудования.
Если вершина скользит по поверхности без нормального резания, остановитесь. Проверьте, действительно ли сверло левое, включен ли реверс, целы ли кромки и подходит ли материал инструмента. Увеличивать усилие до выяснения причины не следует: неверное направление и затупленная кромка требуют разных действий.
В ремонтной инструкции направление лучше описывать словами и привязывать к положению наблюдателя. Одна стрелка на фотографии без точки обзора неоднозначна. Обычное правое сверло, работающее в обратную сторону, нельзя считать заменой исправному левому инструменту.

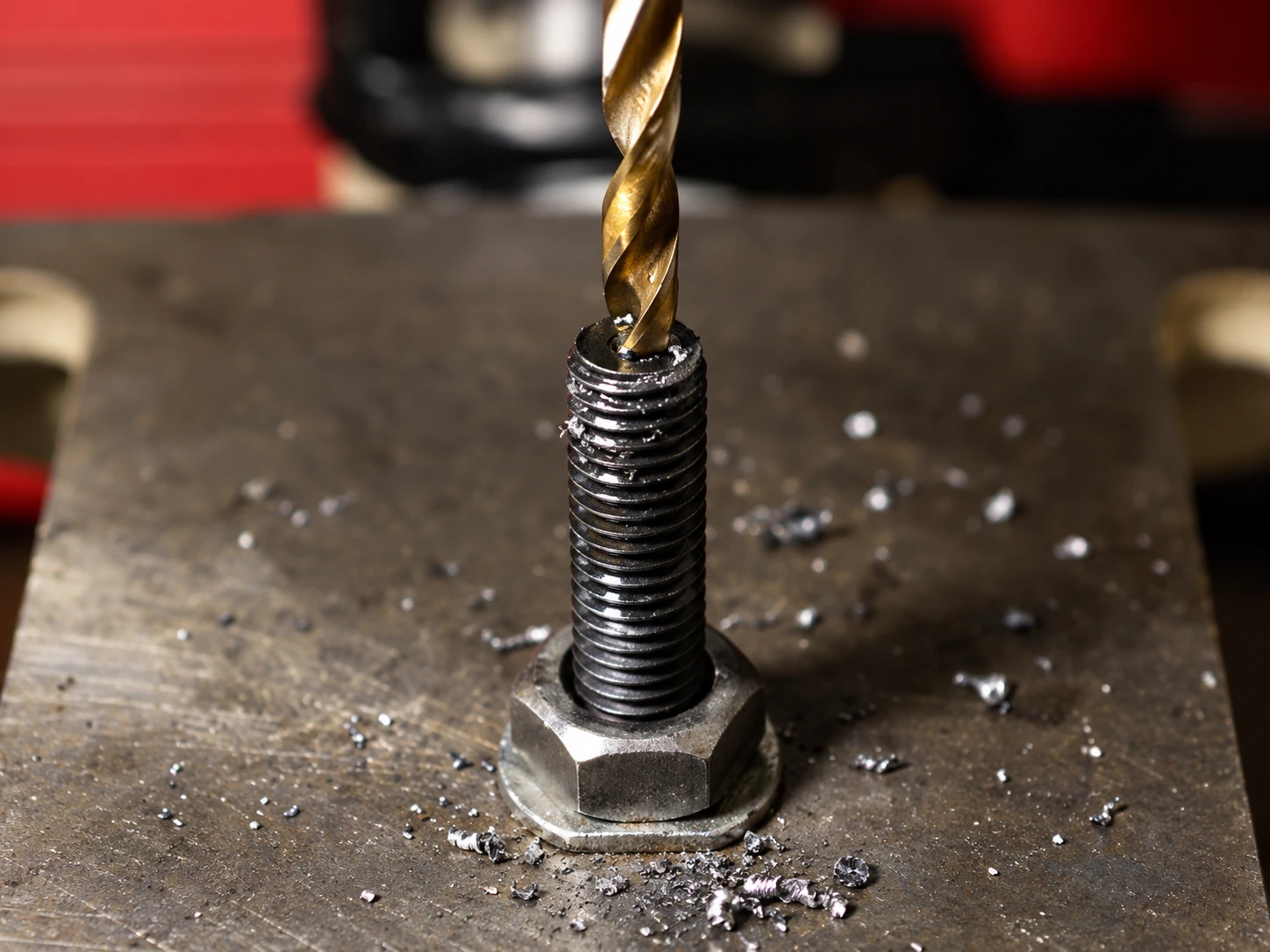

Наметьте центр и удерживайте ось отверстия
Найдите центр оставшегося стержня крепежа, а не зрительный центр неровной поверхности излома. Проверьте положение с нескольких сторон. Наклонный излом способен увести вершину до того, как обе режущие кромки начнут работать. Чем глубже смещенное отверстие, тем труднее исправить направление без повреждения резьбы.
Если материал и способ ремонта допускают, точная центровая отметка или подходящий сверлильный кондуктор помогают задать начало. Не пытайтесь выровнять трудную поверхность, прижимая гибкое сверло боком. Для утопленного, наклонного или твердого излома может потребоваться более жесткая установка либо другой способ подготовки.
Ось сверла должна совпадать с осью крепежа. Заготовка не должна смещаться при начале резания. При использовании направляющей проверьте соответствие ее отверстия сверлу и возможность удаления стружки. Свободно сидящая втулка не обеспечивает такого же контроля, как правильно установленное приспособление.
В начале сверления следите, чтобы вершина не смещалась с намеченного центра. Предварительное отверстие выбирают как часть всей последовательности, а не по правилу «чем меньше, тем лучше». Разные геометрии вершины и последующие инструменты требуют своего подхода. Если отверстие уходит к стенке резьбы, остановитесь сразу: продолжение сверления не выпрямит ось автоматически.
После проверки реверса и закрепления наметьте центр, начните пробное сверление и проверьте положение отверстия. Продолжайте только при устойчивом резании по нужной оси. Способ удержания крепежа и направляющую выбирайте под конкретную деталь.
Контролируйте режим, стружку и глубину
Устанавливайте режим для конкретного сочетания
Единых оборотов для всех левых сверл нет. На выбор влияют диаметр, материал инструмента, материал и твердость крепежа, смазка и жесткость установки. Следуйте применимым рекомендациям по инструменту и допустимому диапазону оборудования. Сверла разного диаметра не должны автоматически получать один режим только потому, что находятся в одном кейсе.
Подача должна обеспечивать резание без чрезмерного изгиба, вибрации и нагрева. Если инструмент полирует металл или останавливается под нагрузкой, выясните причину. Затупление, неподходящее сочетание материалов, неверное вращение и слабое закрепление не исправляются одинаковым увеличением нажима.
Не оценивайте процесс только по шуму двигателя. Следите за продвижением отверстия, поведением инструмента и выходом стружки. Внезапное изменение сопротивления требует остановки и проверки, особенно в глухом отверстии или рядом с ответственными поверхностями.
Удаляйте стружку без боковой нагрузки
По мере углубления отверстия стружке труднее выходить. Обеспечьте ее удаление и применяйте подходящую смазочно-охлаждающую жидкость там, где она нужна и допускается инструментом, материалом и оборудованием. Защитите узлы, в которые жидкость попадать не должна; разные составы не являются взаимозаменяемыми по умолчанию.
При отводе сверла сохраняйте ось и не используйте его как рычаг у стенки отверстия. Перед удалением стружки подходящим приспособлением дождитесь остановки вращения. Не убирайте острые витки пальцами. Заполнение канавок и растущее сопротивление — повод пересмотреть процесс до заклинивания, а не после него.
Заранее задайте предел глубины
В глухом отверстии учитывайте полную длину вершины, а не только цилиндрический участок полученного отверстия. Острие проходит глубже той зоны, где уже сформирован полный диаметр. Ограничение, которое этого не учитывает, оставляет риск повредить дно или следующую поверхность.
Используйте подходящий для установки способ ограничения глубины и проверьте его после смены сверла. Общая длина инструмента и глубина углубления над обломком не определяют безопасный ход. Если оставшаяся длина крепежа неизвестна, сначала установите ее по документации или измерению.
Решите, продолжать сверление или сменить способ
Иногда момент резания начинает выворачивать обломок праворезьбового крепежа. Когда остаток пошел наружу, прекратите подачу вглубь и сохраняйте контроль над машиной и освобождающейся частью. Цель — управляемое движение крепежа, а не максимально глубокое отверстие.
Если сверло сделало соосное отверстие, но болт остался на месте, сверлильная операция все равно выполнена. Решение о следующем действии зависит от размеров отверстия, толщины оставшейся стенки, состояния резьбы и требований экстрактора. Не пытайтесь превратить сверло в экстрактор за счет неконтролируемого крутящего усилия.
Выбор «левое сверло или экстрактор» зависит от этапа ремонта. При одной операции левое сверло само способствует освобождению крепежа; при другой оно только готовит отверстие для отдельного инструмента. Сильная коррозия, деформация или поврежденная резьба способны удерживать обломок независимо от направления сверления.
| Что наблюдает оператор | Что проверить перед продолжением |
|---|---|
| Вершина трет металл без нормального резания | Направление, левую геометрию, кромки и применимость материала |
| Сверло заметно бьет | Посадку хвостовика, патрон, прямолинейность и вылет |
| Отверстие уходит в сторону | Центр, наклон излома, направляющую и ось машины |
| Стружка перестала выходить, усилие растет | Глубину, заполнение канавок, режим и способ отвода |
| Обломок начал поворачиваться | Прекратить углубление и контролировать освобождение |
| Отверстие готово, крепеж неподвижен | Следующий способ ремонта и требуемый для него размер |
Остановитесь при изгибе инструмента, смещении отверстия, потере резания или движении заготовки. Застрявший закаленный обломок сверла осложняет доступ и обработку. Смена способа до поломки инструмента сохраняет больше вариантов ремонта, чем дальнейшее сверление с прежней ошибкой.
Подберите ремонтный запас по реальным операциям

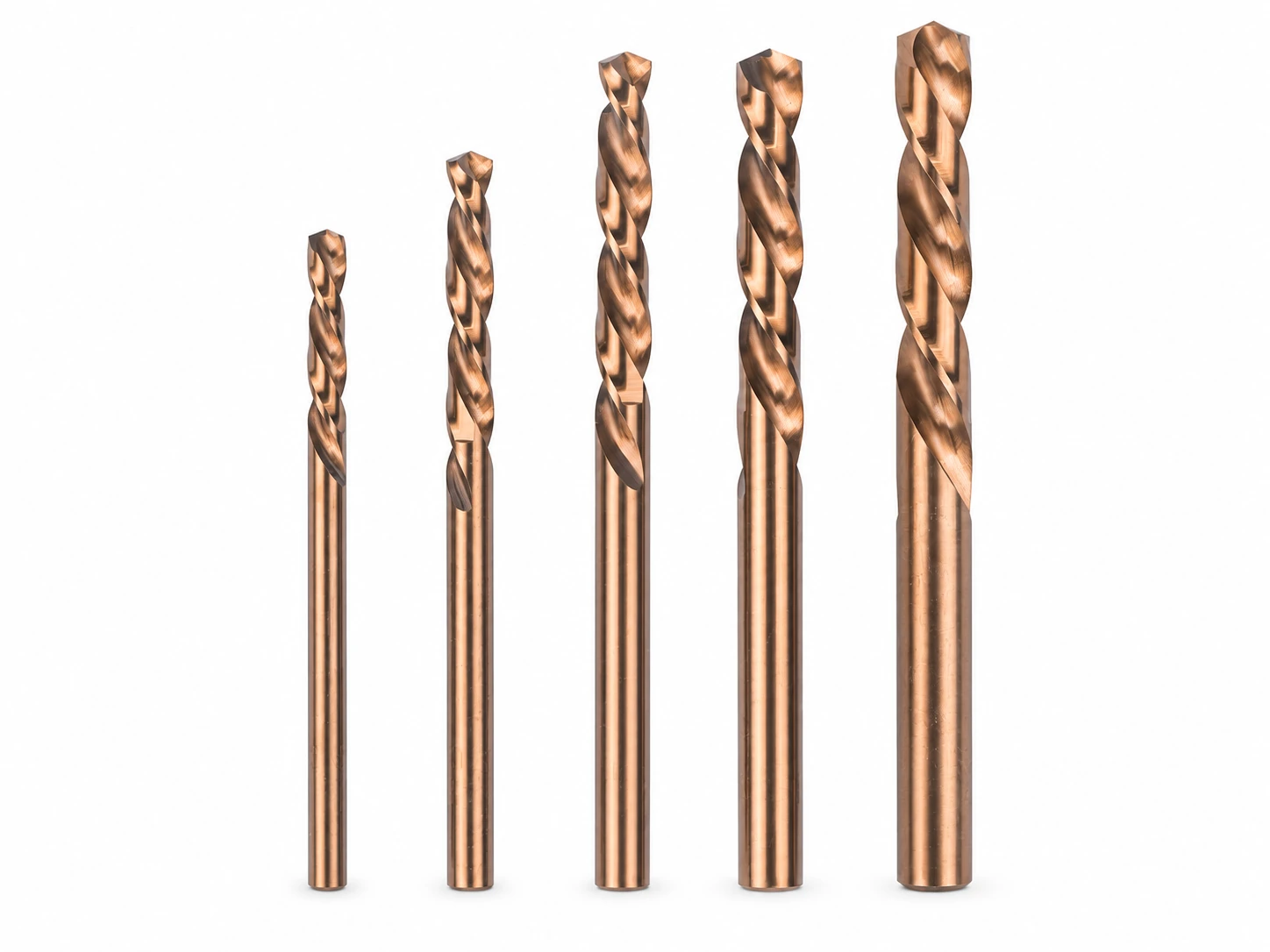

Ремонтный запас формируют по крепежу, требуемым отверстиям и доступу, с которыми сталкивается мастерская. Соберите размеры под уже применяемые методы. Если используемый экстрактор требует конкретного пилотного диаметра, оставьте этот размер без приблизительной замены. Большой набор полезен только тогда, когда его состав соответствует этим задачам.
Разделяйте метрические, дробные дюймовые, буквенные и номерные обозначения. Наборы с шагом 1/64 и 1/32 дюйма содержат разные промежуточные диаметры даже при близком диапазоне. Буквы A–Z и номера #60–#1 обозначают другие размерные ряды. Их нельзя заменить ближайшими миллиметрами, не изменив комплект.
Сначала сверяйте состав, затем количество предметов. В чистом сверлильном наборе считают сверла. В смешанном ремонтном комплекте экстракторы и держатель учитывают отдельно. Несколько одинаковых сверл увеличивают запас расходуемого размера, но не количество разных диаметров.
| Параметр для пополнения | Какие сведения сохранить |
|---|---|
| Диаметр | Точное значение с исходной единицей или обозначением |
| Конструкция | Материал, геометрию вершины и требуемую поверхность |
| Доступ | Общую длину и необходимые рабочие размеры |
| Закрепление | Форму хвостовика, размеры соединения и держатель |
| Набор | Перечень размеров и количество каждого |
| Количество | Отдельно сверла, готовые наборы и принадлежности |
При оценке образца запишите материал крепежа, диаметр и длину сверла, машину, закрепление и условия резания. Отметьте результат сверления отдельно от результата извлечения: получилось ли соосное отверстие нужной глубины и начал ли выворачиваться крепеж. Такое описание полезнее одного вывода «сработало» для выбора повторной поставки.
Дистрибьютору стоит разделить первоначальное оснащение мастерской и регулярное пополнение. Если один пилотный размер расходуется часто, к набору нужны поштучные замены. Другому заказчику потребуется более длинная серия для утопленного крепежа. Сохраняйте оба требования, не заменяя подходящее сверло внешне похожим.
Сопоставьте комплектации наборов левых сверл с картой ремонтных операций. Для отдельного диаметра используйте каталог левых сверл. Эти два вида закупки дополняют друг друга и решают разные задачи снабжения.
На что обратить внимание при закупке
Сопоставьте ремонтную операцию, возможности оборудования и состав поставки до выбора инструмента.
Учитывайте ограничения установки
Проверьте реверс, удержание, соосность и глубину. Эти условия определяют, можно ли продолжать резание или пора изменить метод ремонта.
Сохраняйте рабочую конфигурацию
Запишите подходящие размеры, материал и хвостовик. Заказывайте отдельные замены и наборы по реальной потребности ремонтного участка.
Вопросы о работе левым сверлом
01В какую сторону должно вращаться левое сверло?
Левое сверло работает против часовой стрелки при взгляде со стороны машины вдоль инструмента к заготовке. Со стороны вершины видимое направление будет противоположным. Переключите остановленную машину на реверс и проверьте вращение без контакта с деталью. Само сверло и его держатель должны допускать такую операцию: обычное правое сверло не становится левым при изменении направления двигателя.
02Как высверлить болт, не повредив резьбу?
Начните с точного определения оси обломка, подходящего диаметра и ограничения глубины. Если далее используется экстрактор, соблюдайте требуемый им размер отверстия. Закрепите деталь, удерживайте соосность и остановитесь при уводе сверла к стенке. Универсального способа без риска повреждения нет: утопленный наклонный излом, неизвестная твердость или дорогой корпус могут потребовать другой установки либо специализированного ремонта.
03Как выбрать диаметр пилотного отверстия?
Ориентируйтесь на следующий этап ремонта. Для конкретного экстрактора применяют указанный для него диаметр, сохраняя единицу измерения и учитывая оставшуюся стенку крепежа. Наружный размер головки болта не задает нужный пилотный размер. Не существует единого отношения диаметра сверла к диаметру болта для всех соединений; приблизительный перевод дюймов в миллиметры также не подтверждает взаимозаменяемость.
04Нужен ли экстрактор после левого сверла?
Не всегда: при сверлении остаток праворезьбового крепежа иногда начинает выворачиваться от момента резания. Если этого не произошло, оцените подготовленное отверстие и дальнейший метод. Экстрактор применяют по его инструкции, с подходящим отверстием и достаточным остатком материала. Не используйте сверло как силовой захват и не считайте, что оно заменяет весь набор способов извлечения закисшего крепежа.
05Почему обломок не выкручивается при сверлении?
Коррозия, деформация и повреждение резьбы могут препятствовать выворачиванию, несмотря на крутящий момент при сверлении. Правильно выполненное отверстие и освобождение крепежа — разные результаты. Сначала убедитесь, что инструмент действительно режет и отверстие остается соосным. Если пилотное отверстие готово, пересмотрите следующий этап ремонта вместо дальнейшего углубления или увеличения нагрузки без понятной цели.
06Когда следует прекратить сверление и выбрать другой способ?
Остановитесь при заметном изгибе или биении сверла, уходе отверстия с оси, перегреве, заклинивании, потере резания и движении заготовки. Достижение заданной глубины также завершает сверлильный этап, даже если обломок не освободился. Не пытайтесь обычным сверлом продолжать обработку застрявшего закаленного экстрактора без оценки другого метода: новая поломка дополнительно осложнит доступ к исходному крепежу.
Укажите инструмент для ремонтного участка
Для подбора поставки отправьте AXIMET размеры сверл или состав набора, количество и страну назначения. Добавьте материал крепежа, нужный вылет и способ закрепления, если инструмент должен соответствовать существующей ремонтной операции. Требуемые размеры пилотных отверстий для ваших экстракторов дадут конкретную основу для подбора.
Для первоначального оснащения сравните наборы левых сверл, а для текущего пополнения — отдельные левые сверла по металлу. Сверление и извлечение оценивайте раздельно: правильно выбранный инструмент решает свою операцию, а результат ремонта зависит и от состояния соединения.
