Левое направление резания.
Сверла рассчитаны на резание при обратном вращении инструмента.
НАБОРЫ ИНСТРУМЕНТА ДЛЯ РЕМОНТНОГО СНАБЖЕНИЯ
Набор левых сверл по металлу
Наборы левых сверл AXIMET для дистрибьюторов и ремонтных предприятий: шесть комплектаций HSS и отдельный кобальтовый вариант для закупки по точному составу и размерам.
- Шесть наборов HSS: 13, 15, 21, 26, 29 или 60 сверл.
- Дюймовые дробные, буквенные и номерные размеры.
- Отдельный кобальтовый набор: 15 сверл с повторяющимися диаметрами.
Сначала диапазон размеров, затем число сверл
Выбирайте последовательность диаметров, которая нужна вашим заказчикам. При одинаковом максимальном диаметре промежуточные размеры могут различаться. Кобальтовый набор с повторяющимися размерами имеет собственный состав, отличный от дюймовых наборов HSS.
- Наборы на 13, 21 и 29 сверл: шаг 1/64 дюйма.
- Набор HSS на 15 сверл: шаг 1/32 дюйма.
- Все шесть комплектаций HSS поставляются в металлическом футляре.
Сравнение шести наборов HSS без экстракторов
Каждый набор левых сверл HSS в таблице содержит сверла из быстрорежущей стали без покрытия, с обычной заточкой и длиной класса Jobber. Упаковка — металлический футляр с держателем для размещения сверл по размерам. Указанное количество относится к сверлам: экстракторы и быстросменные держатели в эти шесть комплектаций не входят.
| Количество сверл | Система размеров | Состав по диапазону | Последовательность размеров | Для какой потребности выбирать |
|---|---|---|---|---|
| 13 | Дюймовая дробная | 1/16–1/4 дюйма | Шаг 1/64 дюйма | Небольшие диаметры с близкими промежуточными размерами |
| 15 | Дюймовая дробная | 1/16–1/2 дюйма | Шаг 1/32 дюйма | Более широкий диапазон при меньшем числе промежуточных размеров |
| 21 | Дюймовая дробная | 1/16–3/8 дюйма | Шаг 1/64 дюйма | Малые и средние диаметры с шагом 1/64 дюйма |
| 26 | Буквенная | A–Z | Буквенный ряд | Работы, где сверла заданы буквенными обозначениями |
| 29 | Дюймовая дробная | 1/16–1/2 дюйма | Шаг 1/64 дюйма | Диапазон до 1/2 дюйма с более частыми промежуточными размерами |
| 60 | Номерная, Wire Gauge | #60–#1 | Номерной ряд | Работы, где размер сверла указан номером |
Дюймовый набор не следует переименовывать в метрический. Буквенные и номерные сверла также не заменяют автоматически дробные дюймовые диаметры. Ориентируйтесь на систему, указанную в ремонтной документации, заказах клиентов и действующей номенклатуре инструмента.
Если в заявке заказчика размеры приведены в миллиметрах, сначала сопоставьте каждый требуемый диаметр с составом выбранного набора. Округленная величина в миллиметрах может помочь при чтении документации, но не должна становиться новым обозначением поставляемого размера. Для закупки сохраните исходную дробь, букву или номер: так при сравнении предложений останется ясно, какие именно сверла входят в футляр.
Основные характеристики наборов HSS
Длина класса Jobber.
Общая категория длины для всех шести комплектаций HSS.
Обычная заточка.
Для перечисленных наборов указан стандартный тип заточки.
Быстрорежущая сталь без покрытия.
Материал и состояние поверхности задаются вместе для этих комплектаций.
Металлический футляр.
Сверла размещаются по размерам в держателе внутри футляра.
Определенная последовательность размеров.
Дробные, буквенные и номерные наборы имеют разный состав.
Эти характеристики относятся к шести наборам из сравнительной таблицы. Для отдельного кобальтового набора на 15 сверл действуют его собственные материал, диапазон и количества по диаметрам. Характеристики отдельных сверл из других серий не следует переносить на содержимое набора только из-за совпадения размера.
Чем различаются дюймовые комплектации
Наборы на 13 и 29 сверл начинаются с 1/16 дюйма и имеют одинаковый шаг 1/64 дюйма. Однако первый заканчивается на 1/4 дюйма, а второй — на 1/2 дюйма. Для мастерской, которой нужны небольшие отверстия, компактный диапазон может соответствовать рабочим задачам; более широкий набор добавляет конкретные диаметры, а не повторяет те же размеры в большем количестве.
Ниже приведены полные последовательности дробных размеров. В каждой из этих четырех комплектаций на каждый указанный диаметр приходится одно сверло.
| Комплектация HSS | Диаметры сверл, дюймы |
|---|---|
| 13 сверл | 1/16; 5/64; 3/32; 7/64; 1/8; 9/64; 5/32; 11/64; 3/16; 13/64; 7/32; 15/64; 1/4 |
| 15 сверл | 1/16; 3/32; 1/8; 5/32; 3/16; 7/32; 1/4; 9/32; 5/16; 11/32; 3/8; 13/32; 7/16; 15/32; 1/2 |
| 21 сверло | 1/16; 5/64; 3/32; 7/64; 1/8; 9/64; 5/32; 11/64; 3/16; 13/64; 7/32; 15/64; 1/4; 17/64; 9/32; 19/64; 5/16; 21/64; 11/32; 23/64; 3/8 |
| 29 сверл | 1/16; 5/64; 3/32; 7/64; 1/8; 9/64; 5/32; 11/64; 3/16; 13/64; 7/32; 15/64; 1/4; 17/64; 9/32; 19/64; 5/16; 21/64; 11/32; 23/64; 3/8; 25/64; 13/32; 27/64; 7/16; 29/64; 15/32; 31/64; 1/2 |
Особенно внимательно сравнивайте два набора, достигающих 1/2 дюйма. У HSS на 15 сверл шаг составляет 1/32 дюйма, у HSS на 29 сверл — 1/64 дюйма. Например, 5/64 дюйма есть в более частом ряду и нет в ряду с шагом 1/32 дюйма. Одинаковые крайние размеры не означают одинаковый набор промежуточных диаметров.
При сверлении направляющего отверстия под экстрактор важен заданный диаметр. Следующее по величине сверло из менее частого ряда может дать другое отверстие. Проверьте требования выбранного экстрактора или ремонтной процедуры, прежде чем заменять нужный размер ближайшим из имеющихся.
Дробные, буквенные и номерные размеры
Дюймовая дробная комплектация удобна для заказчиков, работающих с инструментом и документацией в дюймах. Сохраняйте дроби в номенклатуре, коммерческом предложении и заявке на повторную поставку. Набор сверл левого вращения следует выбирать по нужным отверстиям: большее количество позиций полезно только тогда, когда дополнительные диаметры нужны в работе.
Буквенный набор содержит 26 сверл, по одному каждого размера: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z. Буквы здесь обозначают размеры сверл. Это не марки стали, не классы качества и не коды моделей. Такой набор выбирают, когда рабочая документация прямо требует буквенные размеры.
Номерный набор содержит 60 сверл, по одному каждого номера от #60 до #1 включительно. Обозначение Wire Gauge указывает на номерную систему размеров сверл. Оно не означает способность резать проволоку и не описывает размер резьбы. Последовательные номера также не задают одинаковый шаг диаметра.
Для снабжения нескольких участков держите эти системы раздельно в заявке и складском учете. Запись «26 сверл» не заменяет запись «A–Z», а «60 сверл» не описывает дробный диапазон. Если клиент запрашивает лишь несколько конкретных позиций, сопоставьте их с набором и отдельно рассмотрите пополнение поштучно. При возврате инструмента в футляр размерное обозначение помогает выбрать правильное место и сохранить понятный состав комплекта.
Отдельный кобальтовый набор на 15 сверл

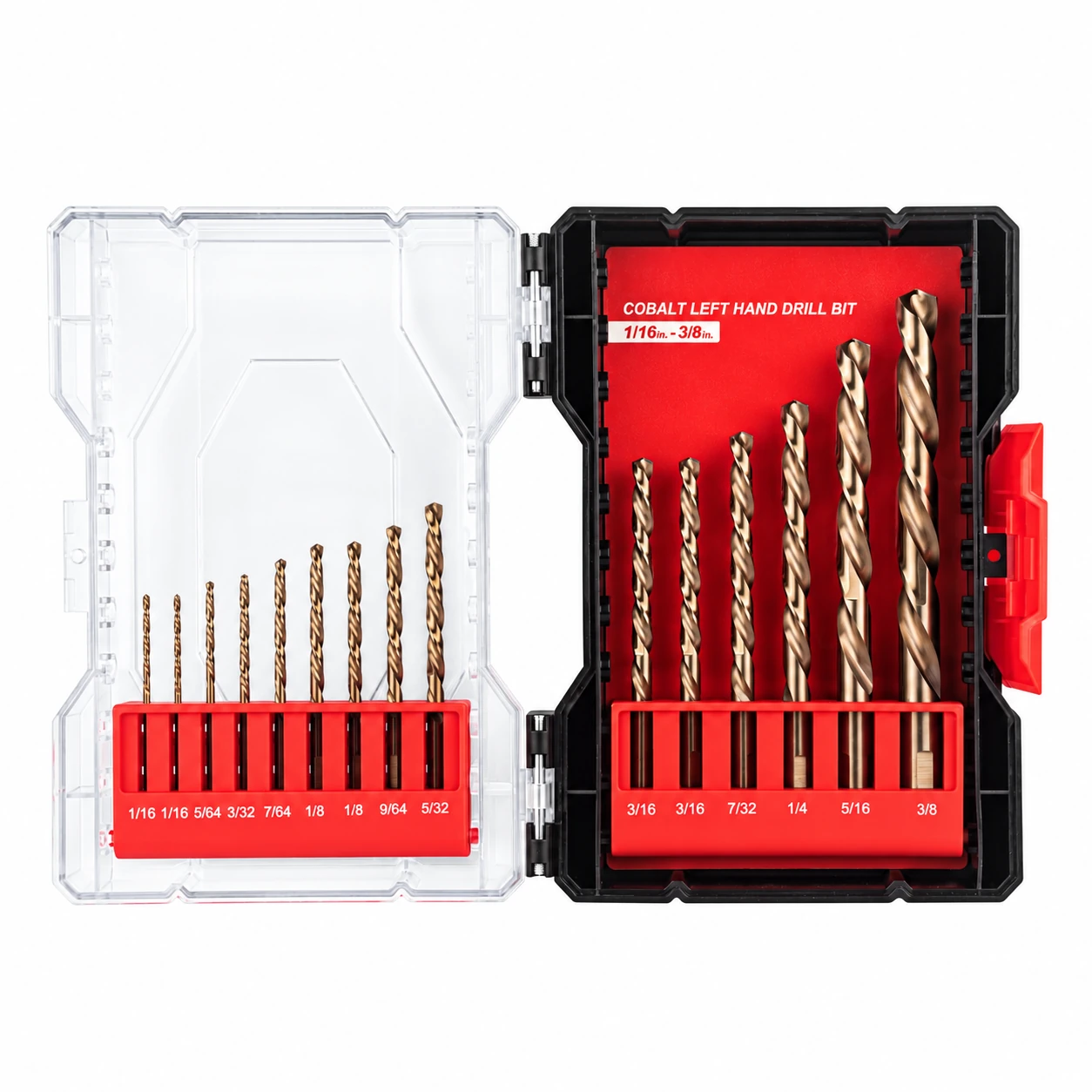

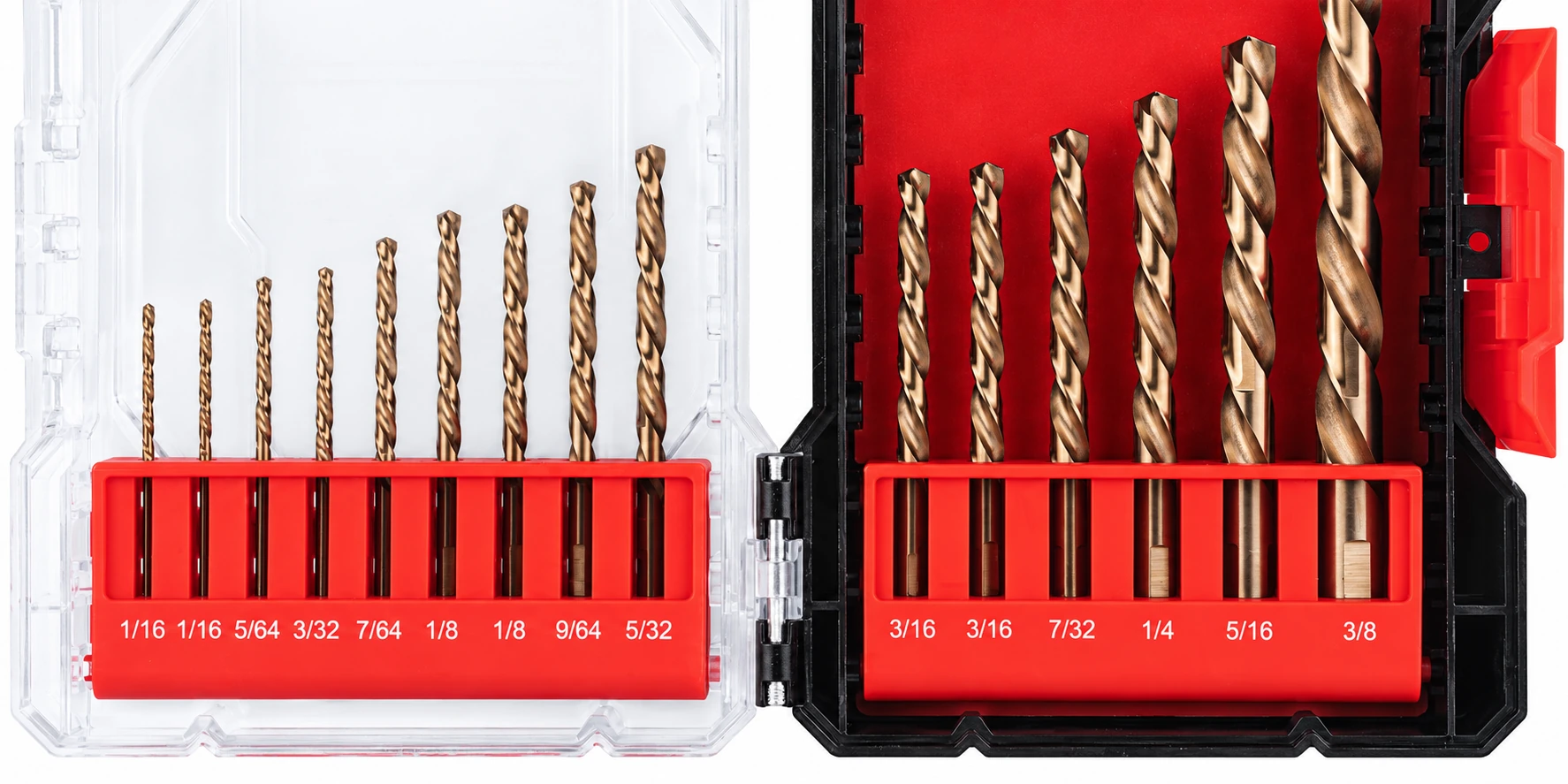

Показанный кобальтовый набор охватывает 1/16–3/8 дюйма. В нем 15 сверл и 12 разных диаметров: размеры 1/16, 1/8 и 3/16 дюйма представлены по две штуки. Это отдельная комплектация, отличная от HSS на 15 сверл с диапазоном 1/16–1/2 дюйма и шагом 1/32 дюйма.
| Диаметр, дюймы | Количество сверл |
|---|---|
| 1/16 | 2 |
| 5/64 | 1 |
| 3/32 | 1 |
| 7/64 | 1 |
| 1/8 | 2 |
| 9/64 | 1 |
| 5/32 | 1 |
| 3/16 | 2 |
| 7/32 | 1 |
| 1/4 | 1 |
| 5/16 | 1 |
| 3/8 | 1 |
| Итого | 15 сверл, 12 диаметров |
Повторяющиеся позиции создают запас выбранных размеров внутри набора. Они не расширяют диапазон и не добавляют новых диаметров. Если мастерская чаще расходует сверла 1/16, 1/8 или 3/16 дюйма, учитывайте именно количество инструментов на каждой позиции. В спецификации заказа удобно оставить обе величины: общее число сверл и число различных диаметров.
Выбор между HSS и кобальтовым вариантом зависит от материала крепежа, его твердости и условий сверления. Само обозначение кобальтовой стали не означает пригодность для любого закаленного болта, обломка метчика или экстрактора. Состояние доступной поверхности и возможность сверлить по центру также влияют на применимость инструмента.
Материал и обработку поверхности указывайте раздельно. Золотистый цвет сам по себе не доказывает наличие кобальта и не определяет покрытие. Для этого варианта используйте приведенный состав с повторяющимися размерами; описание другого набора на 15 сверл не заменяет его спецификацию.
Сравнение футляров на 13 и 29 сверл

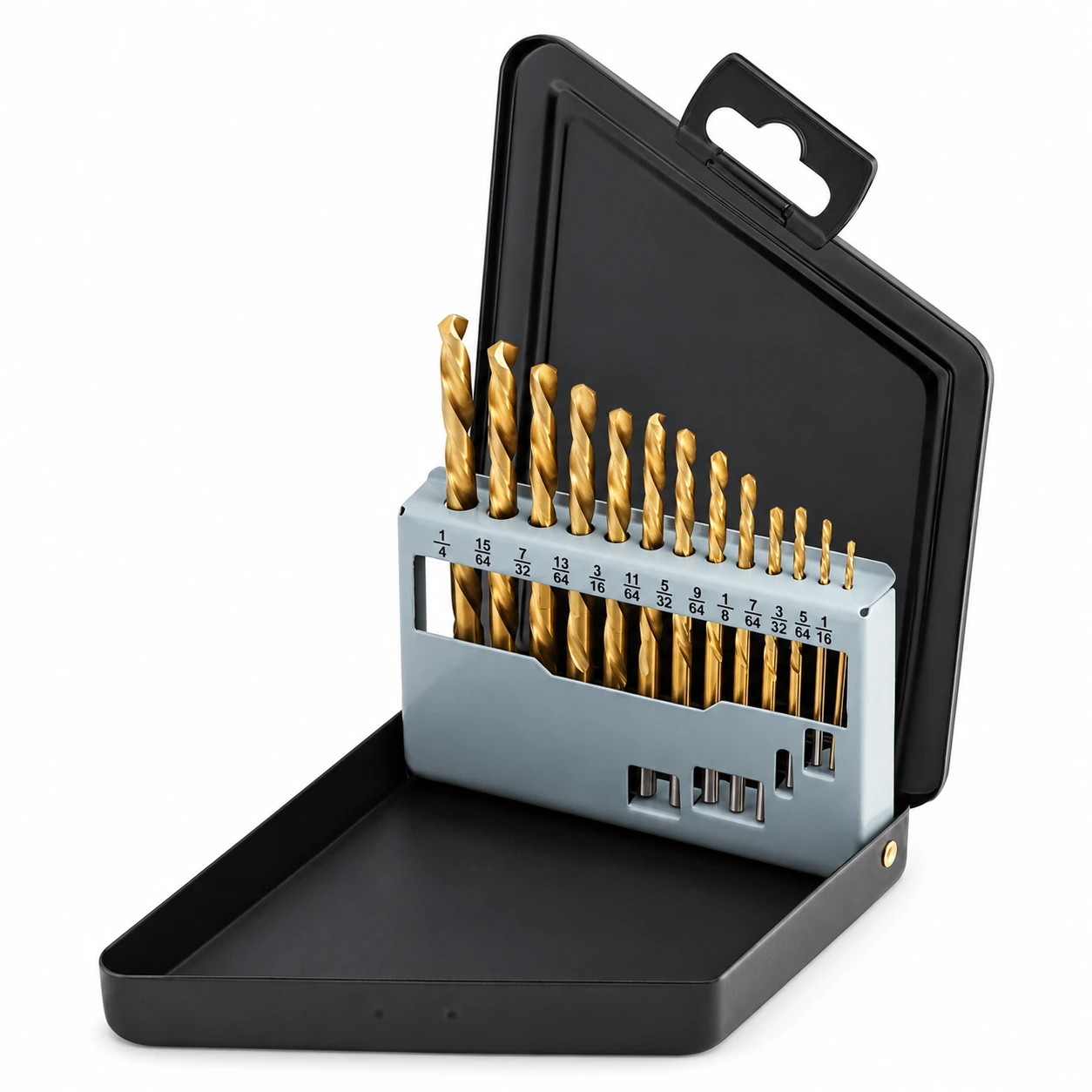

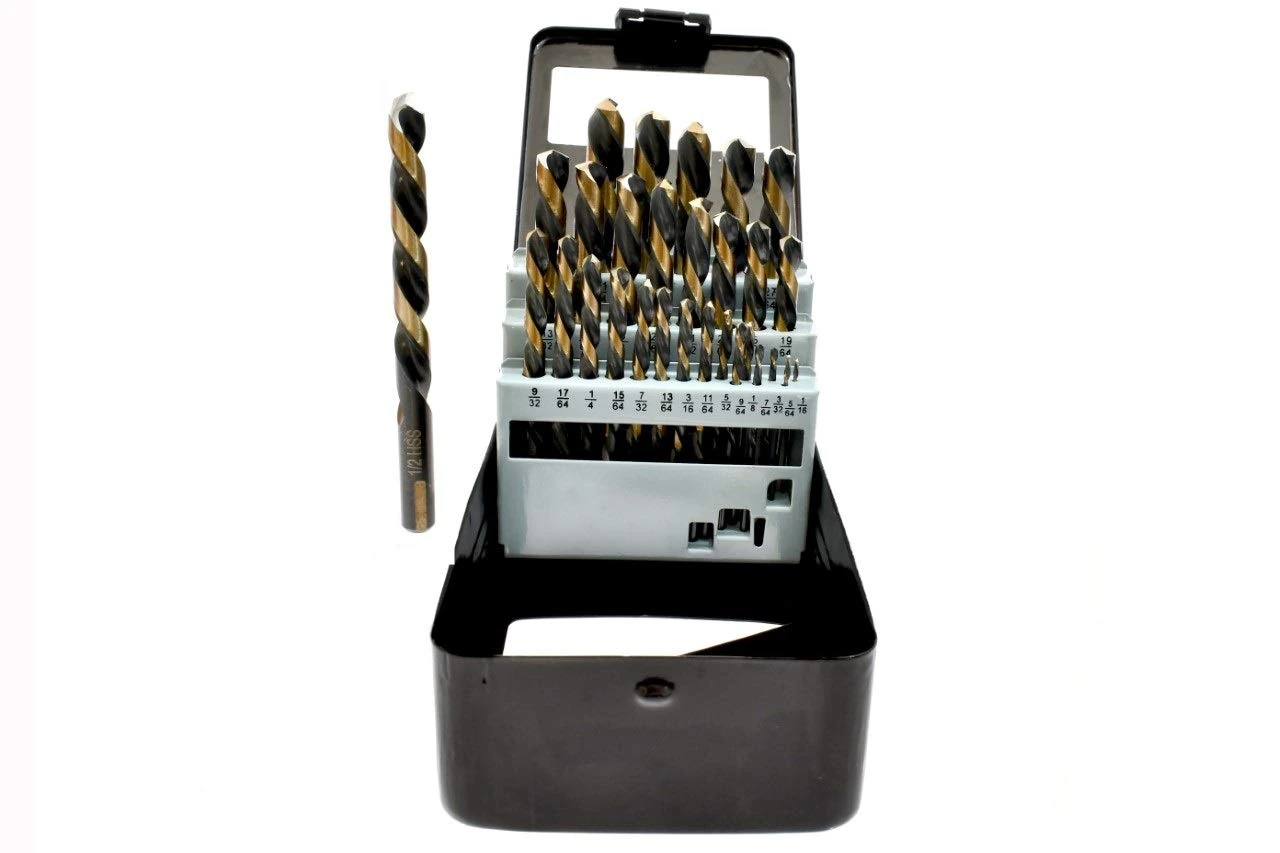

На фотографиях открытых футляров представлены самостоятельные комплектации на 13, 15 и 29 сверл. Детали держателей помогают рассмотреть обозначения видимых размеров. Фотография набора на 15 сверл относится к кобальтовому варианту 1/16–3/8 дюйма, а не к комплектации HSS 1/16–1/2 дюйма.

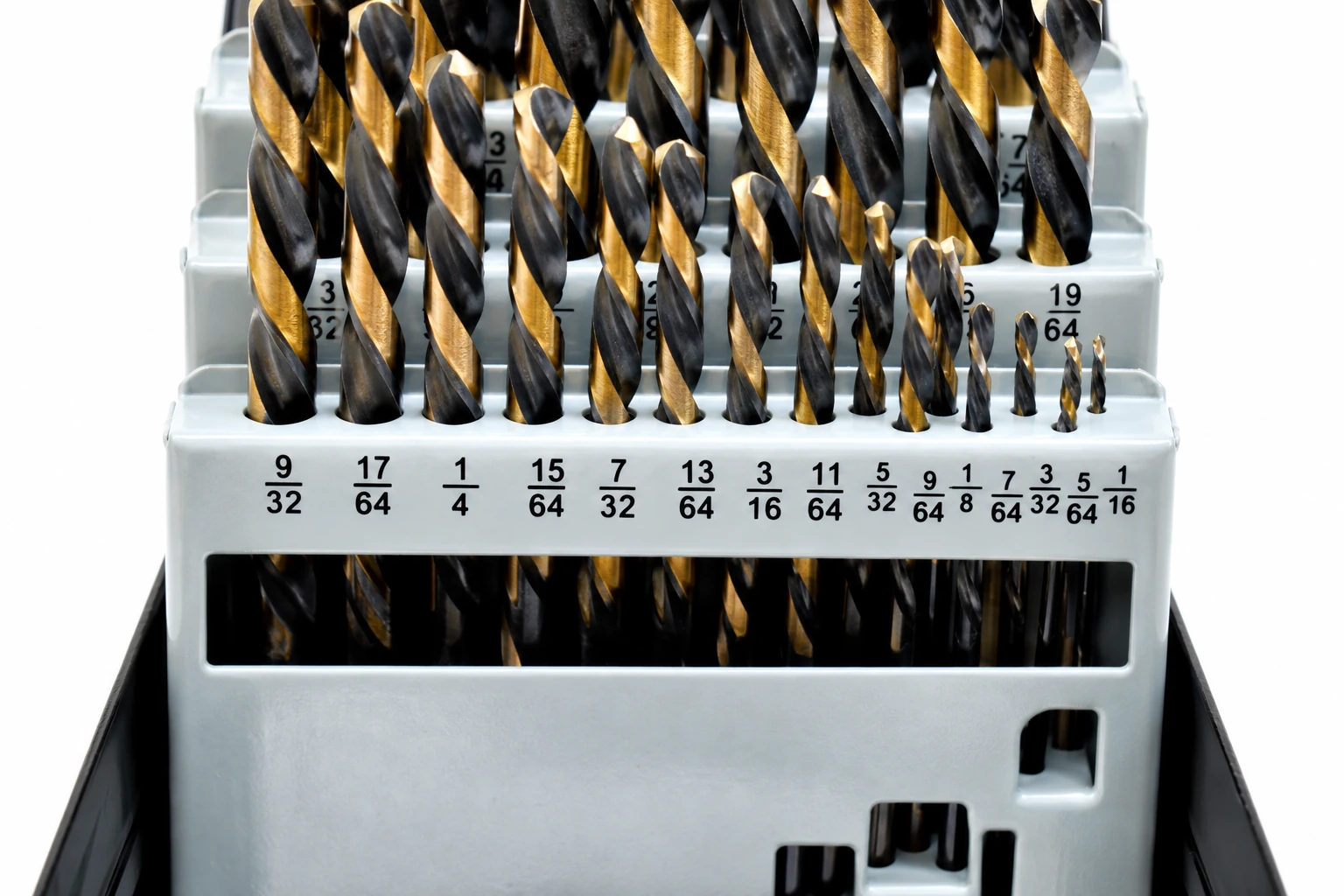

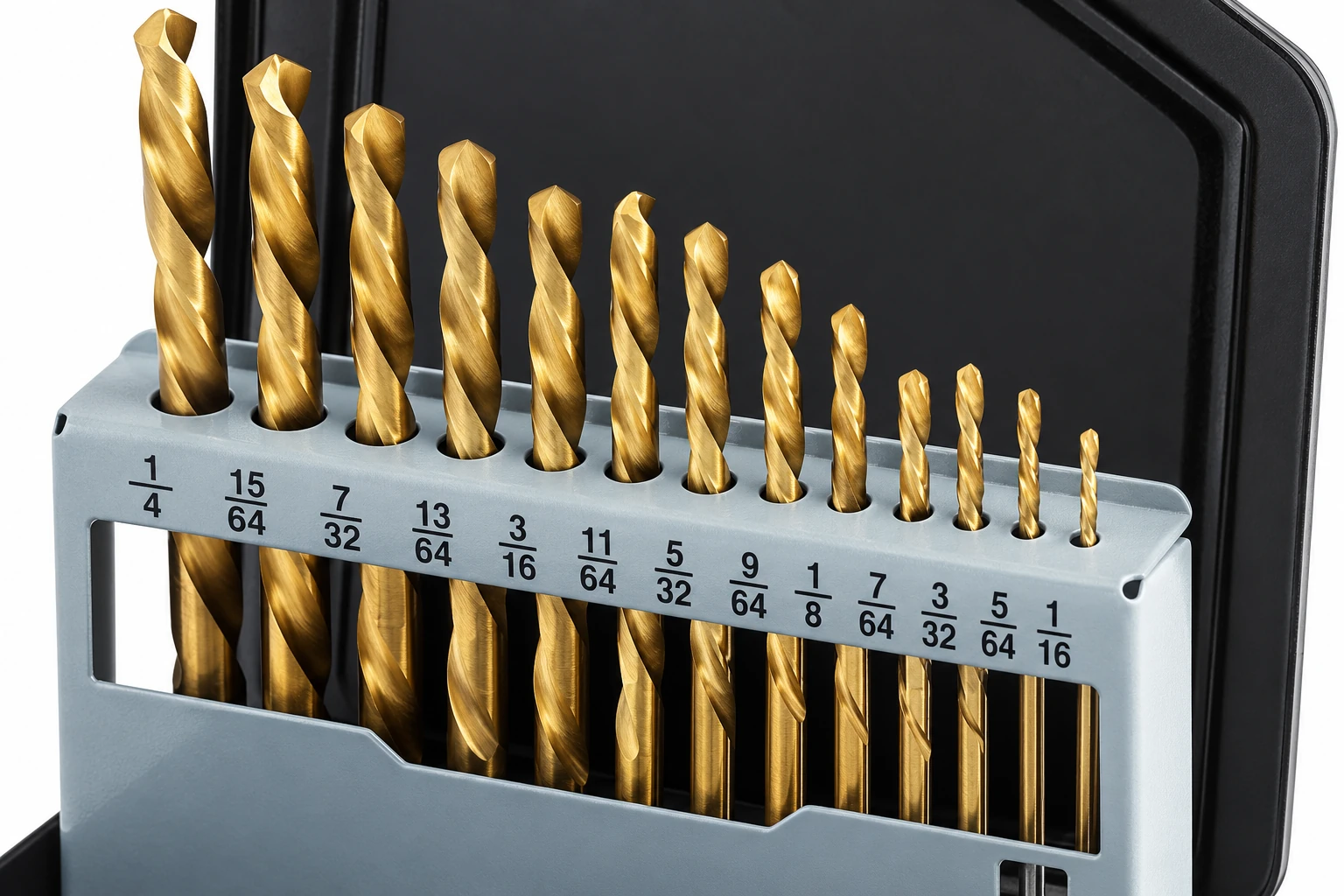

В наборе на 13 сверл размеры расположены в пределах 1/16–1/4 дюйма. У комплектации на 29 сверл диапазон продолжается до 1/2 дюйма; на открытом виде часть задних рядов перекрывается. Поэтому полный состав следует сверять с перечнем размеров, а фотографию использовать для знакомства с размещением инструмента. Сверло, показанное рядом с футляром на 29 позиций, демонстрирует инструмент из комплекта и не добавляет тридцатую позицию.
При выборе исполнения фиксируйте материал и поверхность по спецификации заказа. Цвет сверл на фотографии не служит основанием для указания покрытия. Для собственного каталога также разделяйте изображения разных комплектаций: подпись «15 сверл» без материала и диапазона может привести к заказу другого набора.
Проверка оборудования и доступа к месту сверления
Шесть наборов HSS используют длину класса Jobber. Эта категория описывает исполнение сверла, но не задает единую общую длину или длину канавок для всех диаметров. Если работе мешает углубление, оснастка или соседняя деталь, проверьте размеры именно тех сверл, которые планируете использовать. Диапазон набора сам по себе не отвечает на вопрос о доступе к месту сверления.
Согласуйте хвостовик с зажимным устройством. Для круглого хвостовика нужен подходящий сверлильный патрон. Примеры быстросменного инструмента с шестигранным присоединением 1/4 дюйма относятся к отдельным изделиям и не входят автоматически в приведенные комплектации. Маркировка 7/16 дюйма на отдельном круглом сверле обозначает диаметр сверления, а не размер шестигранного соединения.
Набор сверл по металлу левого вращения требует оборудования с обратным вращением: именно в этом направлении сверла режут. При работе с крепежом с правой резьбой обратное вращение иногда способствует его ослаблению. Коррозия, заедание и повреждения могут помешать выкручиванию; наличие левого сверла не гарантирует удаление обломка. Направление резьбы крепежа учитывают отдельно от направления резания инструмента.
До закупки для конкретного рабочего места сопоставьте требуемые диаметры, возможность обратного вращения, зажим и доступную длину. Изображение сверла в патроне показывает способ удержания инструмента; оно не заменяет проверку оборудования и рабочей процедуры.
Только сверла или комплект для сверления и извлечения
Набор без экстракторов подходит мастерским, у которых уже есть система извлечения крепежа, а также для самостоятельных операций сверления. Смешанный ремонтный комплект дополнительно содержит инструменты, захватывающие подготовленный обломок. Выбирайте формат поставки по принятому порядку ремонта, сохраняя отдельный учет сверл, экстракторов и держателей.
| Закупочная задача | Как описать позицию заказа | Что указать в составе |
|---|---|---|
| Ввести или заменить набор для сверления | Выбранная комплектация только со сверлами | Материал, размерный ряд и количество сверл |
| Поставить сверла и экстракторы вместе | Отдельный смешанный ремонтный комплект | Количество сверл, типы и количество экстракторов |
| Пополнить часто используемый диаметр | Отдельное сменное сверло | Диаметр, тип заточки, класс длины и хвостовик |
| Заменить определенную принадлежность | Отдельный держатель или экстрактор | Присоединение либо тип экстрактора и количество |
Левое сверло формирует отверстие, экстрактор захватывает подготовленный крепеж. Если ремонтная схема предусматривает оба инструмента, диаметр сверла должен соответствовать требованию экстрактора к направляющему отверстию. Большое число компонентов не обеспечивает такую совместимость автоматически. До заказа нужно определить, какой инструмент используется на каждом этапе и какие размеры должны работать в паре.
Общие вопросы подготовки и сверления разобраны в руководстве «Как пользоваться левым сверлом при удалении сломанного крепежа». Экстракторы рассматривайте как отдельный инструмент для захвата, с собственными требованиями к подготовленному отверстию.

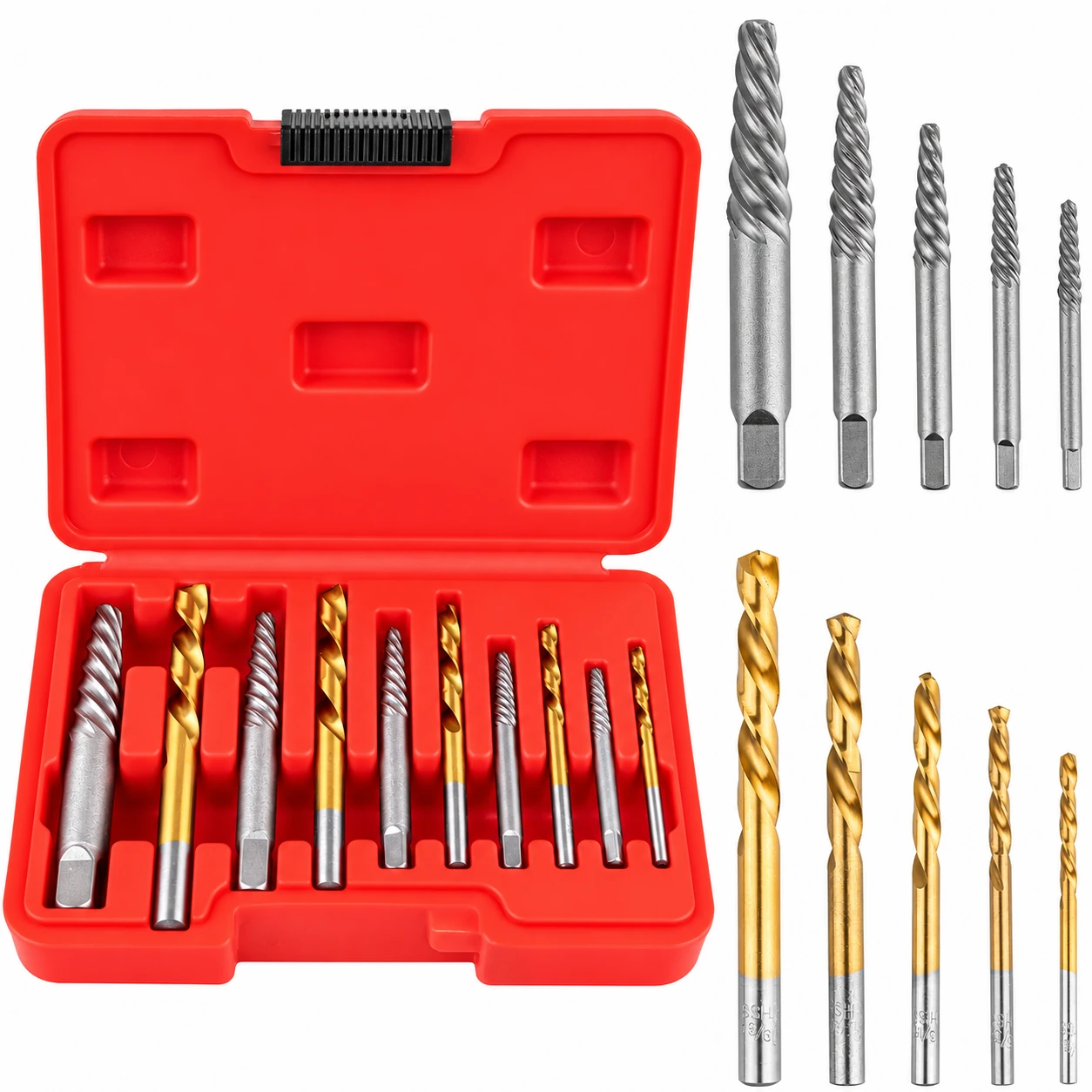

Смешанные комплекты и отдельные сверла
Наряду с наборами только для сверления существуют три смешанные компоновки. Их общее количество компонентов нельзя использовать как количество сверл или различных диаметров.
| Отдельный смешанный вариант | Состав | Как сравнивать |
|---|---|---|
| Комплект из 10 предметов | 5 сверл и 5 экстракторов | Пять инструментов для сверления, а не десять диаметров |

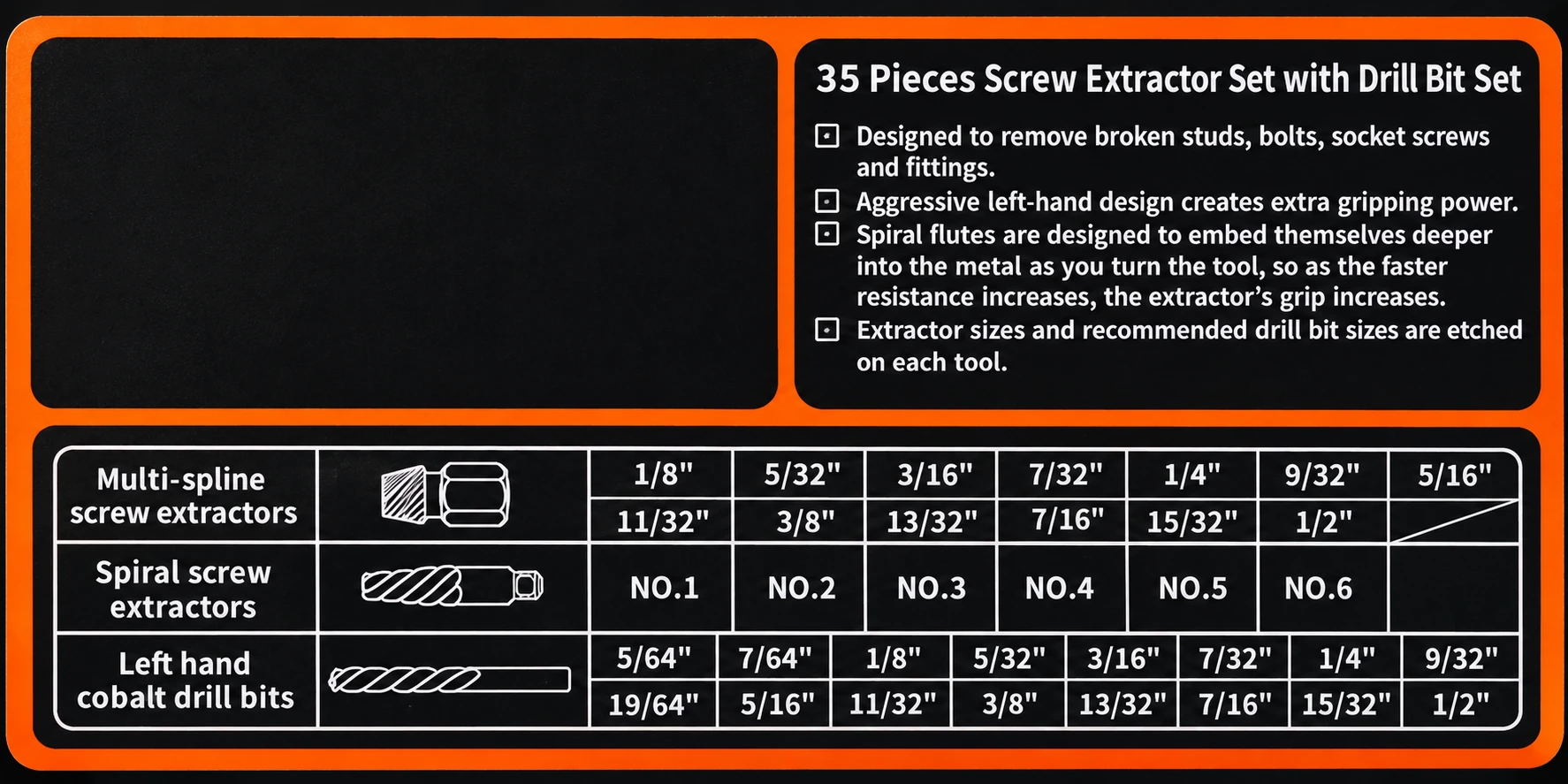

| Комплект из 35 предметов | 16 сверл, 13 экстракторов типа Multi-Spline и 6 спиральных экстракторов | Комплект для сверления и извлечения; он не содержит 35 или 60 сверл |
| Компоновка из 11 компонентов | 5 сверл, 5 экстракторов и 1 держатель | Держатель учитывается как принадлежность, а не режущий инструмент |
Это самостоятельные изделия. Их инструменты не являются дополнительным содержимым шести наборов HSS. В изображении красного комплекта на 10 предметов инструменты показаны в футляре и рядом: повторный показ тех же изделий не увеличивает состав до 20 предметов. У варианта на 35 предметов общее количество экстракторов составляет 19, а сверл — 16; эти две группы нужно сохранить раздельно в закупочной строке.
Отдельные сверла позволяют пополнить нужный размер, не покупая еще один полный набор. Пример кобальтового сверла 7/16 дюйма с круглым хвостовиком относится к поштучному инструменту. Этот диаметр не добавляется к набору, диапазон которого заканчивается на 1/4 или 3/8 дюйма. Другие материалы, длины и присоединения для поштучной закупки рассмотрены в разделе сверл левого вращения по металлу.
При сравнении предложений разделяйте число предметов в упаковке, число сверл и число разных диаметров. Такой подход позволяет сопоставить стоимость и назначение конкретного состава, а также заранее определить, какие принадлежности придется закупать отдельно.
Связанные материалы
Комплектация под заказы мастерских и дистрибьюторов
Для ремонтного снабжения с небольшими дробными диаметрами набор HSS на 13 сверл дает ряд 1/16–1/4 дюйма с шагом 1/64 дюйма. Его выбирают по рабочим отверстиям, например когда требуемые направляющие диаметры укладываются в этот диапазон. Пригодность для материала конкретного обломка и возможность сохранить стенку крепежа оценивают отдельно.
Для мастерских, которым нужны промежуточные диаметры до 1/2 дюйма, набор HSS на 29 сверл продолжает частый ряд с шагом 1/64 дюйма. Если нужные размеры укладываются в более редкий ряд 1/32 дюйма, сравните его с HSS на 15 сверл. Выбор опирается на перечень работ клиента и требуемые диаметры, а не только на максимальный размер футляра.
Для закупки кобальтового набора с запасом отдельных размеров сопоставьте повторяющиеся позиции с расходом мастерской. Два сверла одного диаметра дают дополнительную единицу инструмента, но не еще один вариант отверстия. В описании для заказчика сохраните эту особенность, чтобы он не ожидал пятнадцати разных диаметров или диапазона до 1/2 дюйма.
Смешанный оптовый заказ можно оформить отдельными строками по комплектациям. В каждой строке укажите количество именно полных наборов. Сменные сверла, держатели и экстракторы вынесите в самостоятельные позиции с собственным количеством. Для каналов, обслуживающих буквенные или номерные требования, прямо включите A–Z либо #60–#1 в название позиции: одного общего слова «дюймовые» для такой закупки недостаточно.
Состав, маркировка и упаковка в одной спецификации
Основой заказа служит выбранная комплектация и полный перечень размеров. Для шести HSS-наборов сохраните материал, обычную заточку, отсутствие покрытия, класс длины Jobber и металлический футляр вместе с количеством сверл. Для кобальтового варианта укажите отдельный диапазон и количество на каждом диаметре. Тогда последующее пополнение будет относиться к определенному инструменту, а не к общему названию набора.
Если вашему каналу продаж нужны определенные этикетки, штрихкоды, язык маркировки или наружная упаковка, приложите требования к запросу. Для запроса под собственной торговой маркой добавьте макет и укажите количество наборов. Название комплектации и систему размеров следует оставить читаемыми: обозначение #60–#1 на наборе из 60 сверл помогает отличить его от дробного дюймового ряда. Требования к оформлению рассматриваются для конкретного заказа; внешний вид другого футляра не определяет его упаковку.
Что сверить в образце и перед отгрузкой
Используйте согласованный перечень как основу приемки. Раздельно проверьте общее число сверл, число различных диаметров и повторяющиеся позиции. Для смешанного комплекта дополнительно пересчитайте экстракторы по типам и держатели. Сверьте обозначения на инструменте и размерном держателе, а также соответствие футляра заказанной комплектации. Это пункты закупочной проверки, которые удобно заранее включить в требования к партии.
В запросе образца назовите конкретный набор и задачу оценки: состав, читаемость обозначений, размещение инструмента или соответствие требуемым размерам. Если планируется пробное сверление, сообщите материал и условия предполагаемого применения. Условия предоставления образца, его стоимость, минимальный заказ, оформление под вашей маркой и срок поставки согласуйте в коммерческом предложении по выбранной комплектации.
Для повторной закупки сохраните утвержденный состав и описание футляра. Если одновременно нужны сменные сверла, добавьте количества по диаметрам отдельно. При подборе замены укажите материал, класс длины и тип заточки: у перечисленных наборов HSS заточка обычная, тогда как среди отдельных дюймовых сверл без покрытия встречается подточка перемычки (split point). Совпадения одного диаметра для полного соответствия недостаточно.
Пример строки запроса: «Набор левых сверл HSS, 13 сверл, 1/16–1/4 дюйма с шагом 1/64 дюйма, длина Jobber, обычная заточка, без покрытия, металлический футляр». Добавьте количество наборов и место назначения. Для другой комплектации измените состав и диапазон, сохранив остальные необходимые параметры. Это дает предметную основу для сравнения цены, упаковочных требований и коммерческих условий.
Приоритеты при закупке
Сопоставьте необходимые отверстия, оборудование и состав поставки, прежде чем направлять запрос на партию.
Сравнивайте состав и размерный ряд
Проверьте каждый нужный диаметр и количество сверл. Набор HSS на 15 сверл и кобальтовый набор с повторяющимися размерами имеют разные диапазоны и назначение запаса.
Разделяйте сверла и экстракторы
Учитывайте наборы только со сверлами отдельно от смешанных ремонтных комплектов. Принадлежности на фотографиях других изделий не меняют состав выбранной комплектации.
Фиксируйте формат заказа
Укажите комплектацию, количество наборов и требования к упаковке. Один согласованный перечень используйте для коммерческого предложения, оценки образца и повторной закупки.
Вопросы о наборах левых сверл
01Входит ли экстрактор в набор левых сверл?
Шесть комплектаций HSS на 13, 15, 21, 26, 29 и 60 сверл содержат только сверла в металлическом футляре. Экстракторы и быстросменные держатели к их составу не относятся. Смешанные варианты заказывают отдельно: 10 предметов — это 5 сверл и 5 экстракторов; 35 предметов — 16 сверл и 19 экстракторов двух типов; в компоновке из 11 компонентов дополнительно учитывается держатель. Сравнивайте число сверл и состав принадлежностей раздельно.
02Какие комплектации наборов HSS можно выбрать?
Предусмотрены шесть вариантов. Дробные дюймовые наборы содержат 13 сверл 1/16–1/4 дюйма, 21 сверло 1/16–3/8 дюйма или 29 сверл 1/16–1/2 дюйма с шагом 1/64 дюйма. У набора на 15 сверл диапазон 1/16–1/2 дюйма и шаг 1/32 дюйма. Еще два варианта — 26 буквенных размеров A–Z и 60 номерных #60–#1. Все шесть выполнены из HSS без покрытия, с обычной заточкой, длиной Jobber и металлическим футляром.
03Чем количество сверл отличается от количества размеров?
Количество сверл учитывает все инструменты, включая одинаковые диаметры. В отдельном кобальтовом наборе 15 сверл, но 12 различных диаметров: 1/16, 1/8 и 3/16 дюйма представлены по две штуки. Повторение дает запас инструмента, а не расширение диапазона. В смешанном комплекте общее число предметов также включает экстракторы и иногда держатель, поэтому оно не равно числу сверл или доступных диаметров.
04Как читать дробные дюймы, буквенные и номерные размеры?
Дробь, например 5/64 дюйма, обозначает диаметр в дюймовой системе. A–Z — буквенные обозначения размеров сверл; #60–#1 — номерные размеры Wire Gauge. Буква или номер не равны диаметру в миллиметрах. Сохраняйте исходное обозначение при заказе и сверяйте его с рабочей документацией. Округленный перевод в миллиметры не заменяет фактический размер сверла, а последовательность номеров не означает постоянный шаг диаметра.
05Как выбрать между набором и поштучным пополнением?
Набор удобен, когда мастерской нужен весь определенный размерный ряд или требуется заменить комплект целиком. Если расходуются несколько диаметров, запросите отдельные сверла с количеством по каждой позиции. Для соответствия исходному инструменту укажите материал, тип заточки, класс длины и хвостовик. У HSS-наборов заточка обычная, а отдельные дюймовые сверла могут иметь подточку перемычки (split point). Возможность поставки и условия закупки выбранных замен согласуются в предложении.
06Что указать для запроса образца и оптового предложения?
Назовите комплектацию, материал, полный состав, количество наборов, предполагаемое применение и место назначения. Для кобальтового варианта сохраните повторяющиеся размеры и их количества. Добавьте требования к образцу, этикетке, маркировке и упаковке; для собственной торговой марки приложите макет. Условия образца, его стоимость, минимальный заказ и срок поставки уточняются по конкретному запросу. Если комплектация еще не выбрана, начните с перечня нужных диаметров и материала, который предстоит сверлить.
Запросить предложение на набор левых сверл
Сообщите AXIMET, какая комплектация нужна вашим заказчикам: дробная дюймовая HSS, буквенная A–Z, номерная #60–#1 или отдельный кобальтовый набор на 15 сверл. Укажите количество полных наборов и место назначения. Для пополнения перечислите отдельные диаметры и количества; требования к образцу, маркировке и упаковке приложите к тому же запросу.
