РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ

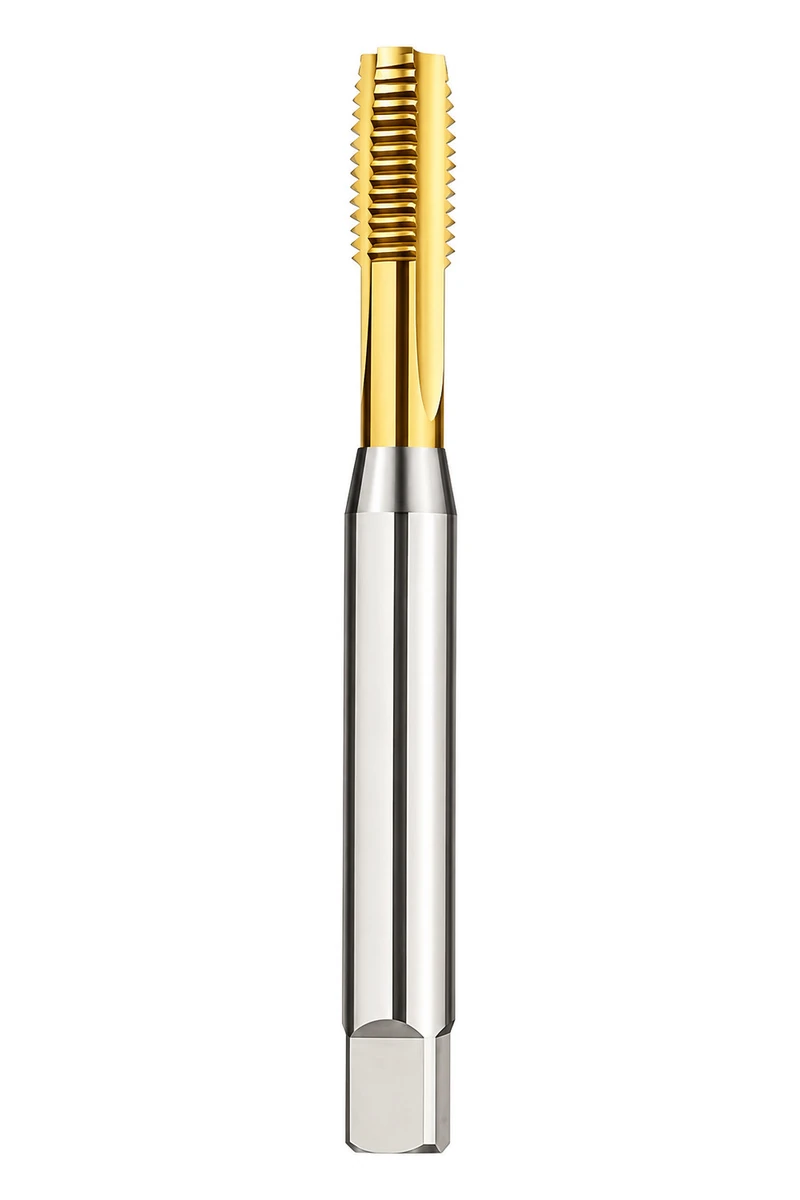

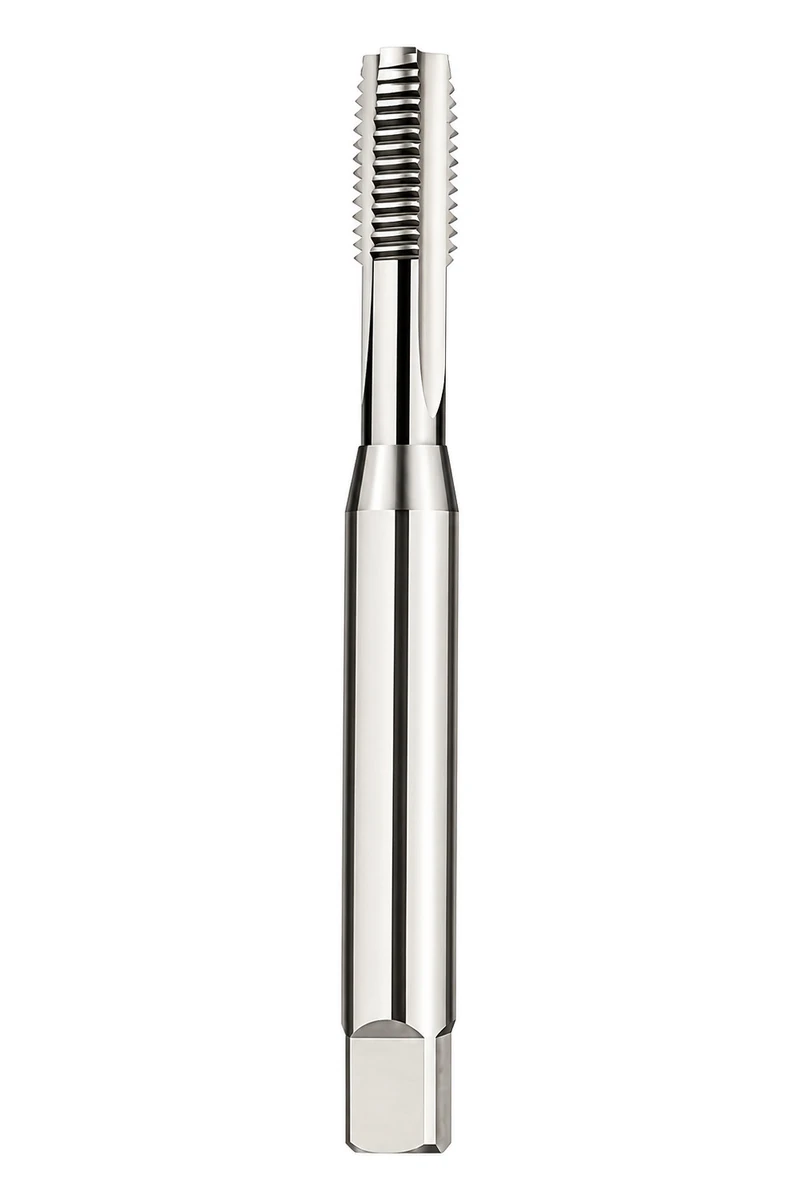

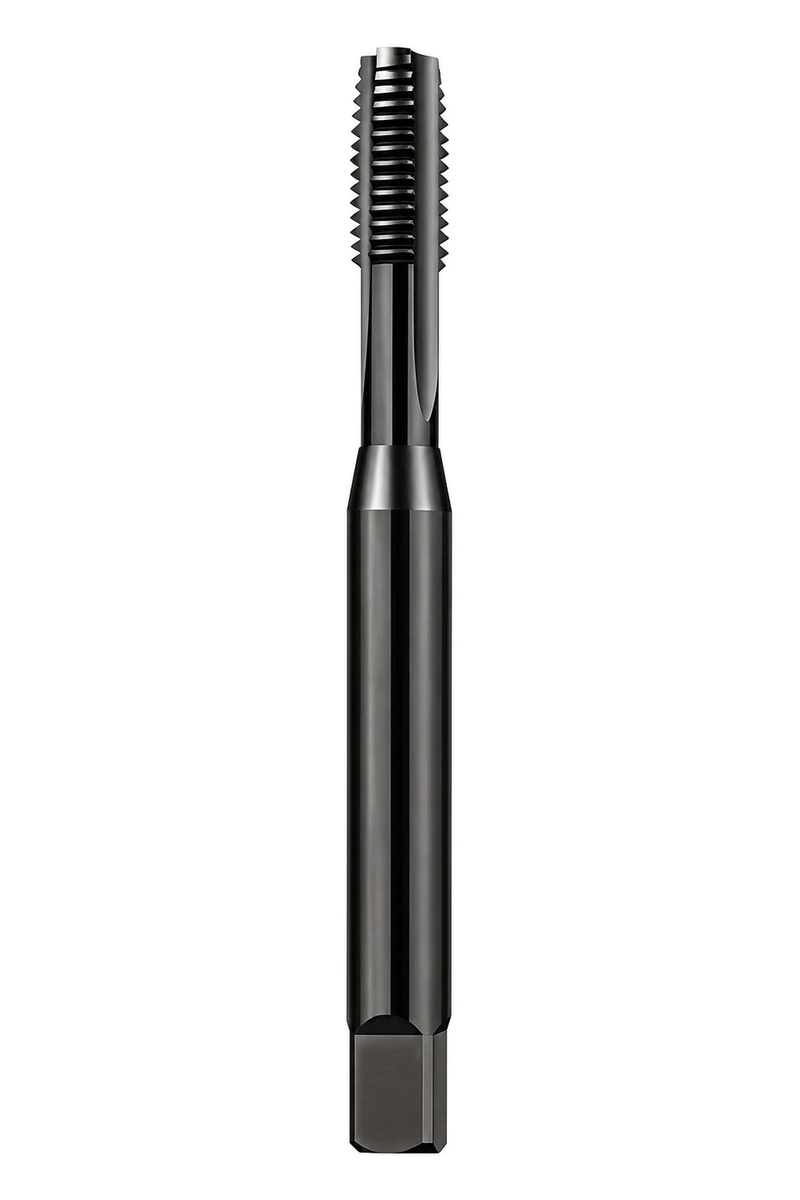

Метчик машинный DIN 371 с прямыми канавками
При замене прямоканавочного метчика указывайте размеры хвостовика DIN 371.
Метчик машинный DIN 371 с прямыми канавками включает десять размеров M3–M10. Материал HSS или HSS-Co задавайте по детали. Страница предназначена для размерных замен DIN, отдельно от общей метрической серии.
Прямоканавочная серия DIN 371Десять позиций M3–M10; укажите нужный шаг.
M6: L 80 / Lc 15 mmСравните вылет и рабочую длину с общей метрической серией.
Привод M6: d 6 / k 4.9 mmПроверяйте размеры по держателю, а не только по номинальной резьбе.
- Прямые канавки DIN 371.
- Варианты материала HSS и HSS-Co.
- Метрическое обозначение 6H.
- Указанные размеры: M3–M10.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

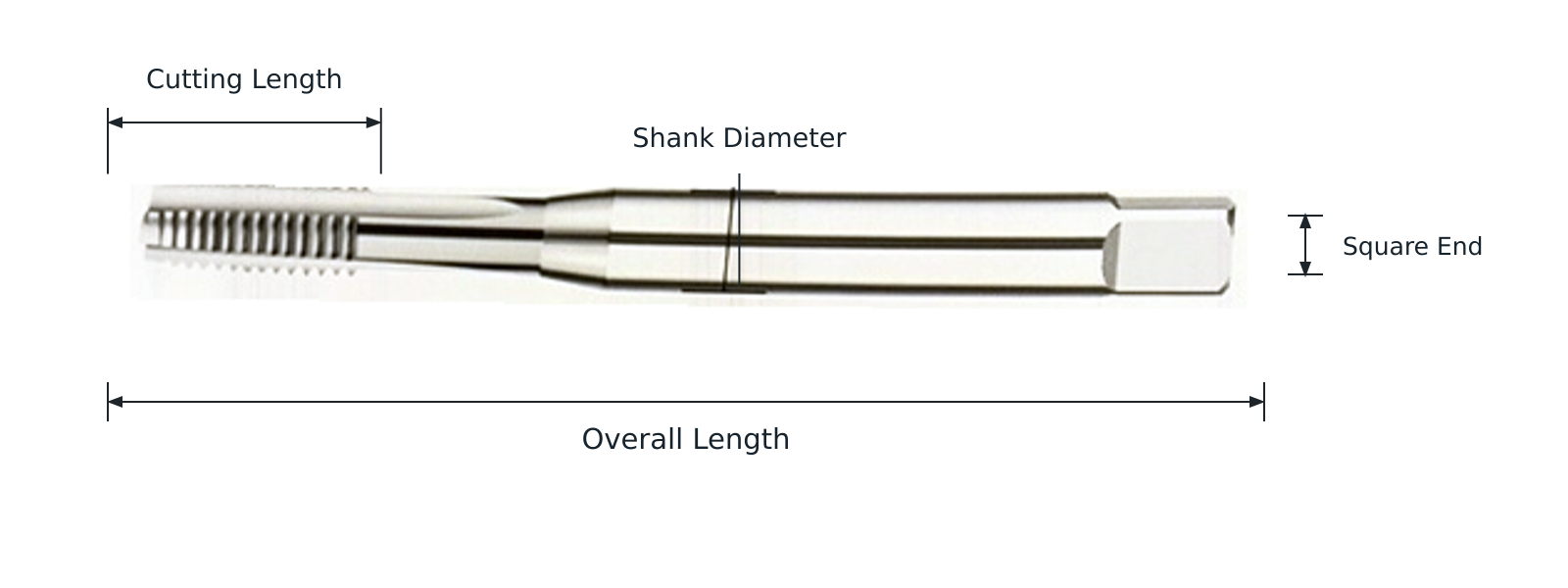

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M3 | 56 | 9 | 3.5 | 2.7 | 2.5 |
| M3.5 | 56 | 11 | 4 | 3 | 2.9 |
| M4 | 63 | 12 | 4.5 | 3.4 | 3.3 |
| M4.5 | 70 | 13 | 6 | 4.9 | 3.7 |
| M5 | 70 | 13 | 6 | 4.9 | 4.2 |
| M6 | 80 | 15 | 6 | 4.9 | 5 |
| M7 | 80 | 15 | 7 | 5.5 | 6 |
| M8 | 90 | 18 | 8 | 6.2 | 6.8 |
| M9 | 90 | 18 | 9 | 7 | 7.8 |
| M10 | 100 | 20 | 10 | 8 | 8.5 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Для M6: L 80 mm, Lc 15 mm, d 6 mm и k 4.9 mm. У прямоканавочного DIN 376 M6 хвостовик 4.5 mm и квадрат 3.4 mm при тех же номинале и общей длине.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Метчик с усиленным хвостовиком: размеры важнее названия
Учитывайте деталь и операцию
Подбирайте прямые канавки по детали и стружке, а размеры DIN 371 — для держателя и доступа. Задайте шаг: в таблице используются номинальные обозначения M.
Проверьте условия применения
DIN 371 обозначает размерную серию, а не скорость для материала или универсальное применение. Прямые канавки не означают исключительно сквозные отверстия.
Усиленный хвостовик проверяют по размерам; название не гарантирует прочность или момент. В DIN-серии возможны прямые, винтовые канавки или подточка: задавайте геометрию и не переносите диаметры из общей таблицы.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик машинный DIN 376 с прямыми канавками | Укажите прямоканавочную серию с уменьшенным хвостовиком и сохраните приводные размеры в заказе. |
| Метчик машинный метрический HSS с прямыми канавками | Формируйте метрический ассортимент с учётом диаметра хвостовика и квадрата, а не только размера резьбы. |
| Метчик машинный DIN 371 с винтовыми канавками | Выбирая DIN 371 для глухого отверстия, учитывайте канавки и размеры усиленного хвостовика. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Выберите материал инструмента по детали
Прямоканавочный DIN 371 с вариантами HSS и HSS-Co.
- Прямые канавки и квадратный приводной конец.
- Сохраняйте размеры хвостовика и привода DIN 371 для каждой резьбы.
- Подбирайте зазоры отверстия и смазку под операцию.
Размерная серия, материал и поверхность — разные параметры. Сохраняйте каждый при сравнении замен.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSS |
| Материал инструмента | HSS/HSS-Co |
| Обозначение допуска/исполнения | DIN / 6H |
| Обозначение заходной части | B 4–5 |
Сохраняйте размерную серию DIN 371
Режущая форма — прямые канавки; размеры корпуса и привода отличают её от DIN 376. Сохраняйте это в учёте и повторном заказе, чтобы одна резьба не скрывала несовместимость держателя.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Согласуйте запас DIN 371 с существующей оснасткой
Заказывайте по собственным хвостовику и квадрату, не только по метрическому размеру. Галерея показывает поставщика; таблица служит основой сравнения с инструментом клиента.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик машинный DIN 371 с прямыми канавками
- Указанные длина, хвостовик и квадрат DIN 371
- Метрический размер и требуемый шаг
- Состояние прямых канавок и выбранная поверхность
Проверяйте размер M, шаг и d/k независимо. Метка DIN не подтверждает зацепление с имеющимся держателем.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Для M6: L 80 mm, Lc 15 mm, d 6 mm и k 4.9 mm. У прямоканавочного DIN 376 M6 хвостовик 4.5 mm и квадрат 3.4 mm при тех же номинале и общей длине. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Проверяйте размер M, шаг и d/k независимо. Метка DIN не подтверждает зацепление с имеющимся держателем. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Разделяйте упаковки DIN 371 и DIN 376
При хранении обеих серий ставьте обозначение рядом с размером. Задавайте HSS или HSS-Co для каждой позиции. Фото показывают упаковку, утверждённый перечень определяет содержимую размерную серию.
Составьте однозначную закупочную спецификацию
При замене прямоканавочного метчика указывайте размеры хвостовика DIN 371.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Чем отличаются DIN 371 и DIN 376 с прямыми канавками?
Отличается указанный привод: для M6 DIN 371 — d 6 mm и k 4.9 mm; DIN 376 — d 4.5 mm и k 3.4 mm.
Какие прямоканавочные размеры DIN 371 указаны?
Десять номиналов M3–M10, включая промежуточные строки таблицы. Укажите шаг для каждого M.
Может ли DIN 371 M6 заменить общий прямоканавочный M6?
Сначала сравните всё: у общей серии L 72 mm, d 6.3 mm и k 5 mm; здесь L 80 mm, d 6 mm и k 4.9 mm.
Определяет ли DIN 371 материал детали?
Нет. Укажите марку и состояние детали вместе с материалом инструмента. Размерное обозначение не подтверждает пригодность для всех металлов.
Прямоканавочный DIN 371 только для сквозных отверстий?
Не как безусловное правило. Оцените отверстие, заходную часть, стружку и зазоры для операции.
Как избежать ошибочной замены DIN 371?
Задайте точные размер/шаг, канавки, L/Lc/d/k, материал и утверждённый чертёж. Сообщите держатель и деталь, не ограничиваясь словами «метчик DIN».
ЗАПРОС ПО ИЗДЕЛИЮ
Запросите прямоканавочные размеры DIN 371
Укажите размеры DIN 371, материал и количество в упаковках.
