РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ

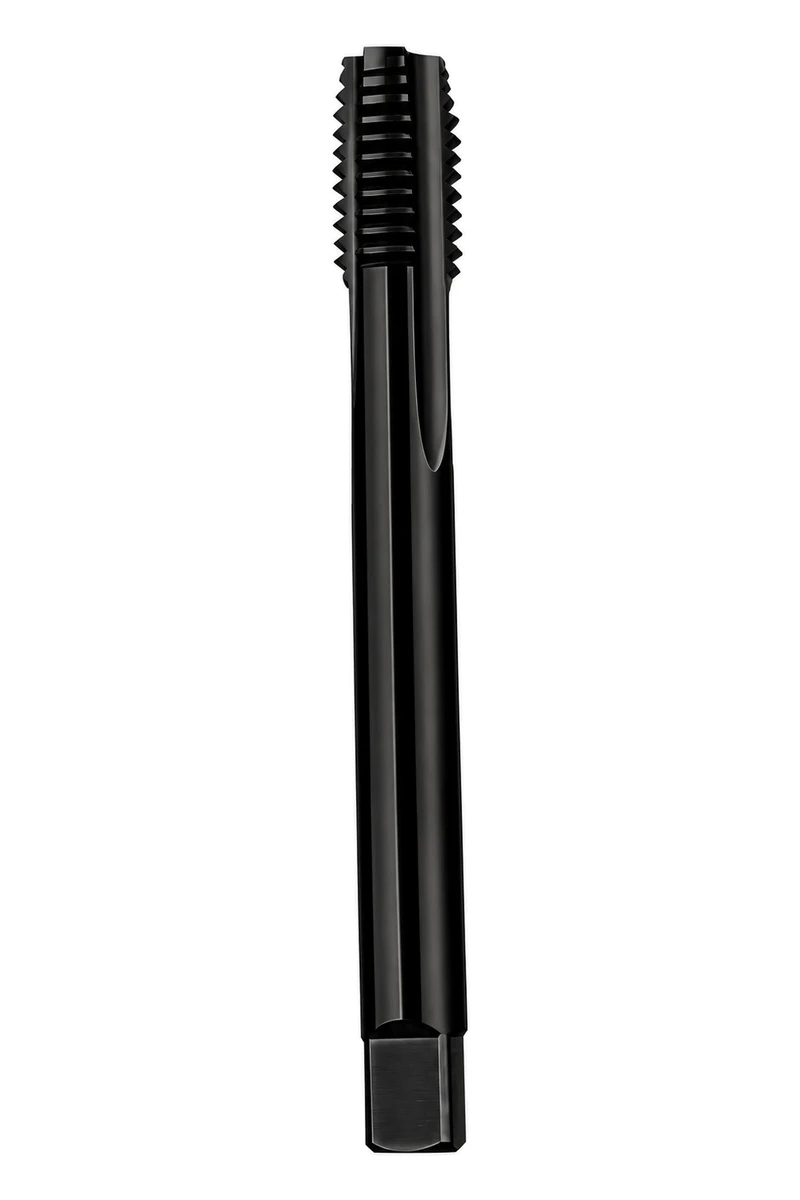

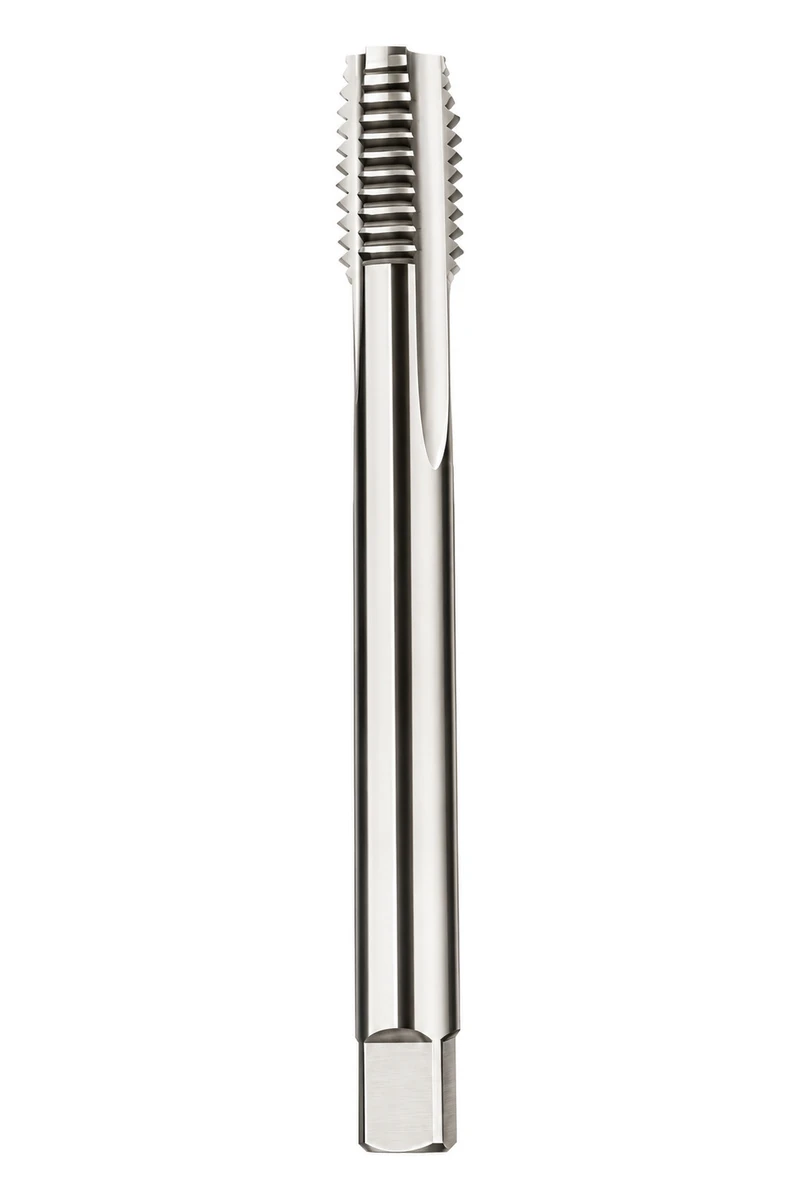

Метчик машинный DIN 376 с прямыми канавками
Укажите прямоканавочную серию с уменьшенным хвостовиком и сохраните приводные размеры в заказе.
Метчик машинный DIN 376 с прямыми канавками включает 18 позиций M3–M24. Выбирайте уменьшенный хвостовик вместе с материалом HSS или HSS-Co. Серия предназначена для замен DIN 376, включая размеры выше представленной прямоканавочной DIN 371.
Прямоканавочная серия DIN 37618 метрических позиций от M3 до M24.
Размеры уменьшенного хвостовикаM6: d 4.5 mm и k 3.4 mm; проверьте весь переход закрепления.
M6: L 80 / Lc 15 mmПри выборе задайте шаг, отверстие и материал детали.
- Прямые канавки DIN 376 с уменьшенным хвостовиком.
- Варианты материала HSS и HSS-Co.
- Метрическое обозначение 6H.
- Указанные размеры: M3–M24.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

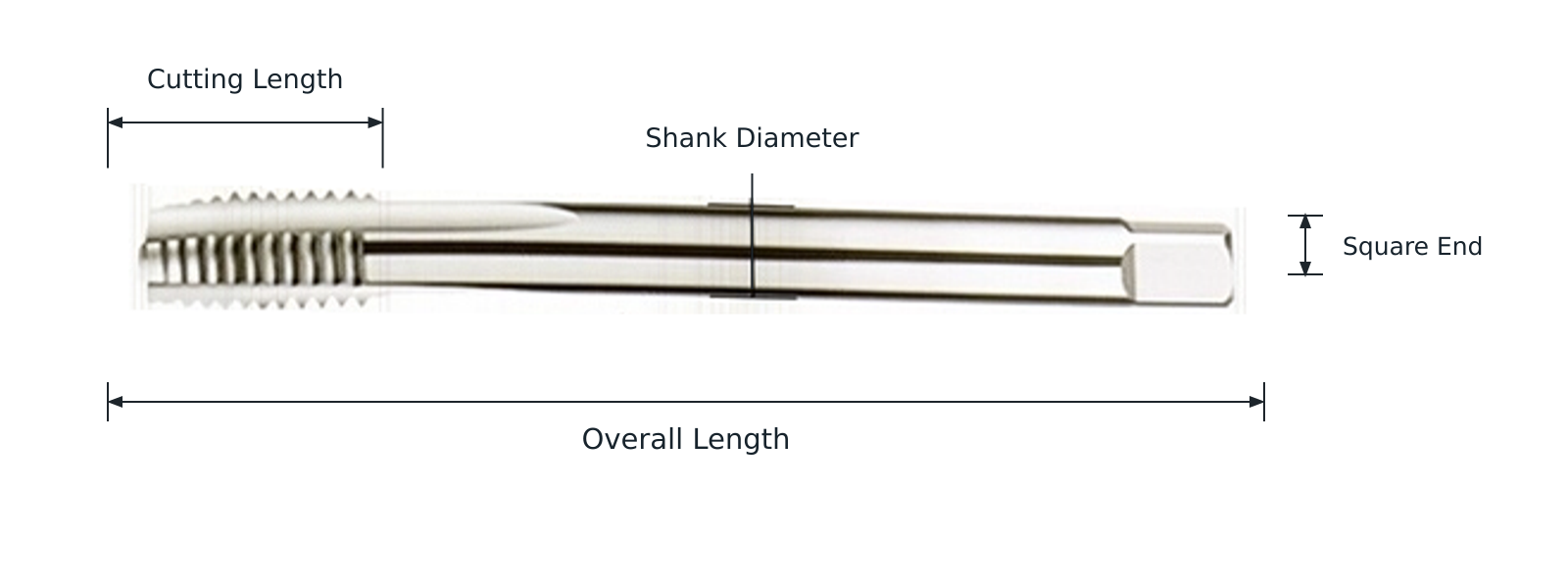

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M3 | 56 | 9 | 2.2 | 2.5 | |
| M3.5 | 56 | 11 | 2.5 | 2.1 | 2.9 |
| M4 | 63 | 12 | 2.8 | 2.1 | 3.3 |
| M4.5 | 70 | 13 | 3.5 | 2.7 | 3.7 |
| M5 | 70 | 13 | 3.5 | 2.7 | 4.2 |
| M6 | 80 | 15 | 4.5 | 3.4 | 5 |
| M7 | 80 | 15 | 5.5 | 4.3 | 6 |
| M8 | 90 | 18 | 6 | 4.9 | 6.8 |
| M9 | 90 | 18 | 7 | 5.5 | 7.8 |
| M10 | 100 | 20 | 7 | 5.5 | 8.5 |
| M11 | 100 | 20 | 8 | 6.2 | 9.5 |
| M12 | 110 | 23 | 9 | 7 | 10.2 |
| M14 | 110 | 25 | 11 | 9 | 12 |
| M16 | 110 | 25 | 12 | 9 | 14 |
| M18 | 125 | 30 | 14 | 11 | 15.5 |
| M20 | 140 | 30 | 16 | 12 | 17.5 |
| M22 | 140 | 30 | 18 | 14.5 | 19.5 |
| M24 | 160 | 36 | 18 | 14.5 | 21 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Для M6: L 80 mm, Lc 15 mm, d 4.5 mm, k 3.4 mm. Для замены M3 предоставьте чертежи конца и держателя с диаметром закрепления и зацеплением привода.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Метчик с проходным хвостовиком: проверяйте строку размеров
Учитывайте деталь и операцию
Сопоставьте уменьшенный хвостовик с держателем и доступом. Для прямых канавок отдельно оцените материал, тип отверстия и стружку.
Проверьте условия применения
Меньший хвостовик не гарантирует проход через деталь или полную глубину. Укажите шаг и зацепление: номинал M не задаёт всю резьбу.
Уменьшенный хвостовик не означает мелкий шаг, а прямые канавки сами не задают допуск резьбы. При отсутствии привода запросите чертёж конкретного размера; не считайте пустое поле нулём и не оформляйте заказ по DIN 371.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик машинный DIN 371 с прямыми канавками | При замене прямоканавочного метчика указывайте размеры хвостовика DIN 371. |
| Метчик машинный DIN 376 с винтовыми канавками | Разделяйте метчики для глухих отверстий с уменьшенным хвостовиком и DIN 371 с той же резьбой. |
| Метчик машинный DIN 376 с подточкой | В запросе на DIN 376 с подточкой отдельно указывайте вылет уменьшенного хвостовика и выход стружки. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Подбирайте держатель по фактической позиции DIN 376
Прямоканавочная DIN 376 с вариантами HSS/HSS-Co.
- Закрепление отличается от соответствующих серий с увеличенным хвостовиком.
- Используйте строку выбранного DIN 376 для длин и посадки привода.
- При сравнении замен сохраняйте прямые канавки.
До утверждения замены уточните по чертежу неуказанные размеры закрепления.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSS |
| Материал инструмента | HSS/HSS-Co |
| Обозначение допуска/исполнения | DIN / 6H |
| Обозначение заходной части | B 4–5 |
Сохраняйте прямые канавки и уменьшенный хвостовик
Сопоставьте переход рабочей части в хвостовик с чертежами детали и держателя. Сохраняйте прямые канавки и DIN 376 в повторном заказе.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Проверьте хвостовик DIN 376 перед заменой
При одном номинале закрепление DIN 376 может отличаться от DIN 371. Включите сравнение держателя в запрос. Фото дают производственный контекст, а посадку определяют хвостовик, квадрат и длина.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик машинный DIN 376 с прямыми канавками
- Хвостовик и квадрат выбранного размера
- Прямые канавки и состояние режущей части
- Общая и резьбовая длины по заказу
Оцените на образце уменьшенное присоединение и переход к рабочей части. Если квадрат не указан, согласуйте чертёж; пустое поле не означает нулевой привод.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Для M6: L 80 mm, Lc 15 mm, d 4.5 mm, k 3.4 mm. Для замены M3 предоставьте чертежи конца и держателя с диаметром закрепления и зацеплением привода. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Оцените на образце уменьшенное присоединение и переход к рабочей части. Если квадрат не указан, согласуйте чертёж; пустое поле не означает нулевой привод. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Упаковывайте по серии и размеру резьбы
Несколько DIN-серий могут иметь один номинал. Укажите DIN 376 и материал на упаковке. В смешанном ассортименте сохраните количество по каждой позиции.
Составьте однозначную закупочную спецификацию
Укажите прямоканавочную серию с уменьшенным хвостовиком и сохраните приводные размеры в заказе.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
В чём отличие прямоканавочного DIN 376?
Это уменьшенный хвостовик со своими d и k. Для M6 указаны хвостовик 4.5 mm и квадрат 3.4 mm.
Есть ли размеры выше DIN 371 M10?
Представленный DIN 376 доходит до M24, а прямоканавочный DIN 371 заканчивается M10. Выбирайте нужные размер и габариты.
Как задать присоединение для M3?
Включите в заказ чертежи фактического конца инструмента и держателя. Подберите диаметр закрепления и приводное зацепление под выбранный M3, не перенося размеры с другого типоразмера или серии.
Достаточно ли DIN 376 для задания шага?
Нет. Это размерная серия, не полная позиция заказа. Задайте диаметр, шаг и приёмку готовой резьбы выбранного прямоканавочного метчика.
Гарантирует ли уменьшенный хвостовик проход через деталь?
Нет. Сравните все диаметры, уступы, длину закрепления и ограничения по чертежам детали и держателя.
Как обозначить образец прямоканавочного DIN 376?
Укажите размер/шаг, прямые канавки, L/Lc/d/k и материал. Отделяйте образец от винтового и с подточкой DIN 376 того же номинала.
ЗАПРОС ПО ИЗДЕЛИЮ
Пришлите размеры имеющегося метчика для сравнения
В сообщении опишите имеющиеся размеры и нужные прямоканавочные DIN 376. Чертежи инструмента и держателя отправьте по почте или WhatsApp.
