РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ
Метчик с винтовыми канавками M35 для алюминия
В серии M35 для алюминия различайте марку инструментальной стали и размер резьбы.
Метчик с винтовыми канавками M35 для алюминия изготовлен из кобальтовой быстрорежущей стали M35 и включает семь сочетаний M3 × 0.5–M12 × 1.75. Она выделена для алюминиевых сплавов, а не общего ассортимента под разные материалы.
M35 для алюминиевых деталейУкажите алюминиевый сплав и состояние вместе с материалом инструмента.
Семь метрических сочетанийM3 × 0.5–M12 × 1.75 с закреплением по каждому размеру.
Общая длина M6: 62 mmПеред заменой сравните с общей винтовой серией M6 длиной 66 mm.
- Кобальтовая быстрорежущая сталь M35.
- Винтовые канавки для стружки алюминия.
- Указанные размеры: от M3 × 0.5 до M12 × 1.75.
- Указанная общая длина: 46–82 mm.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

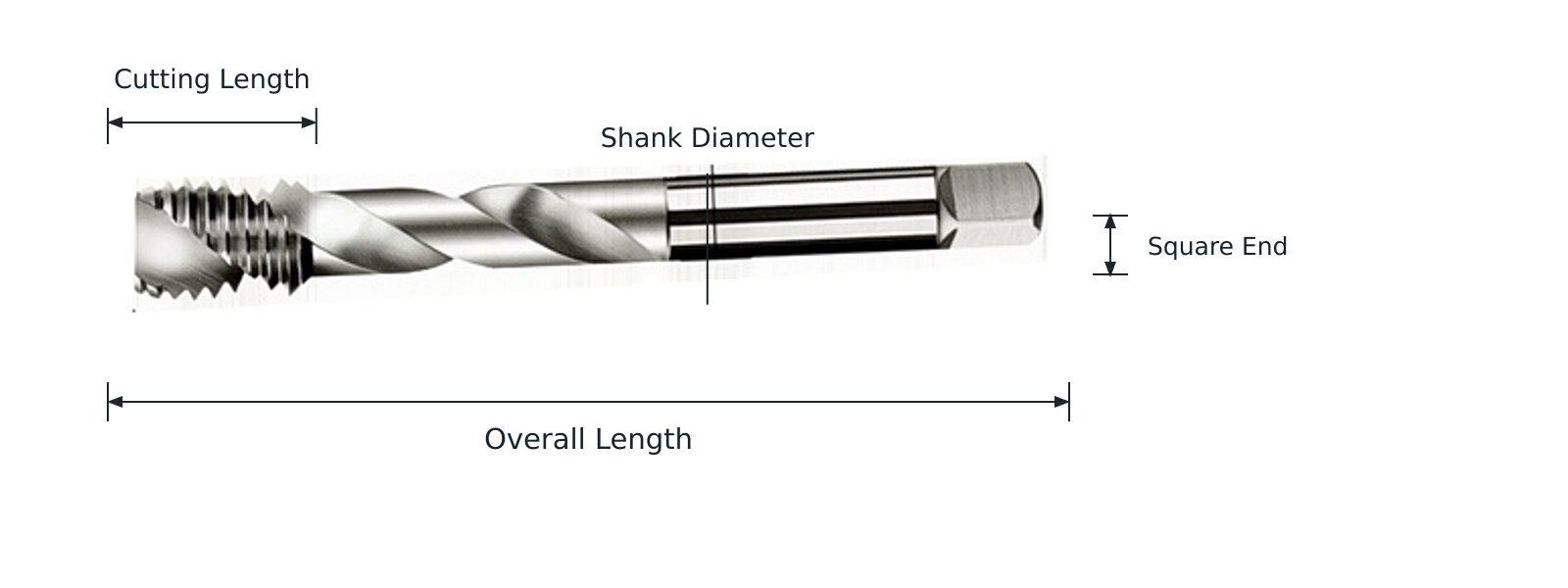

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M3x0.5 | 46 | 11 | 4 | 3.2 | 2.5 |
| M4x0.7 | 52 | 13 | 5 | 4 | 3.3 |
| M5x0.8 | 60 | 16 | 5.5 | 4.5 | 4.2 |
| M6x1.0 | 62 | 19 | 6 | 4.5 | 5 |
| M8x1.25 | 70 | 22 | 6.2 | 5 | 6.8 |
| M10x1.5 | 75 | 24 | 7 | 5.5 | 8.5 |
| M12x1.75 | 82 | 29 | 8.5 | 6.5 | 10.3 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Общая длина составляет 46–82 mm. Для M6 × 1.0: L 62 mm, Lc 19 mm, d 6 mm, k 4.5 mm. Перед заменой общей винтовой серии M6 сравните вылет и режущую длину.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Метчик по алюминию: укажите сплав
Учитывайте деталь и операцию
Винтовые канавки помогают вывести алюминиевую стружку к входу. Для глухого отверстия укажите точный сплав и состояние, глубину сверления и требование к полной резьбе.
Проверьте условия применения
M35 — марка инструментальной стали, не резьба M35: диапазон заканчивается на M12. Цвет не подтверждает покрытие или результат обработки алюминия.
При налипании алюминия проверьте сплав и состояние, смазку, отвод стружки и заданную поверхность вместе с установкой. Для сопоставимого образца задайте M35 в материальной спецификации и запросите нужные документы по марке в заказе; цвет фотографии не подтверждает марку материала.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик машинный метрический HSS с винтовыми канавками | Общая метрическая серия с винтовыми канавками для отвода стружки к хвостовику при работе в глухих отверстиях; учитывайте её размеры. |
| Метчик-раскатник метрический HSS-Co | Перед заменой режущего метчика раскатником определите отверстие под формирование резьбы. |
| Метчик машинный DIN 371 с винтовыми канавками | Выбирая DIN 371 для глухого отверстия, учитывайте канавки и размеры усиленного хвостовика. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Согласуйте поверхность для алюминия

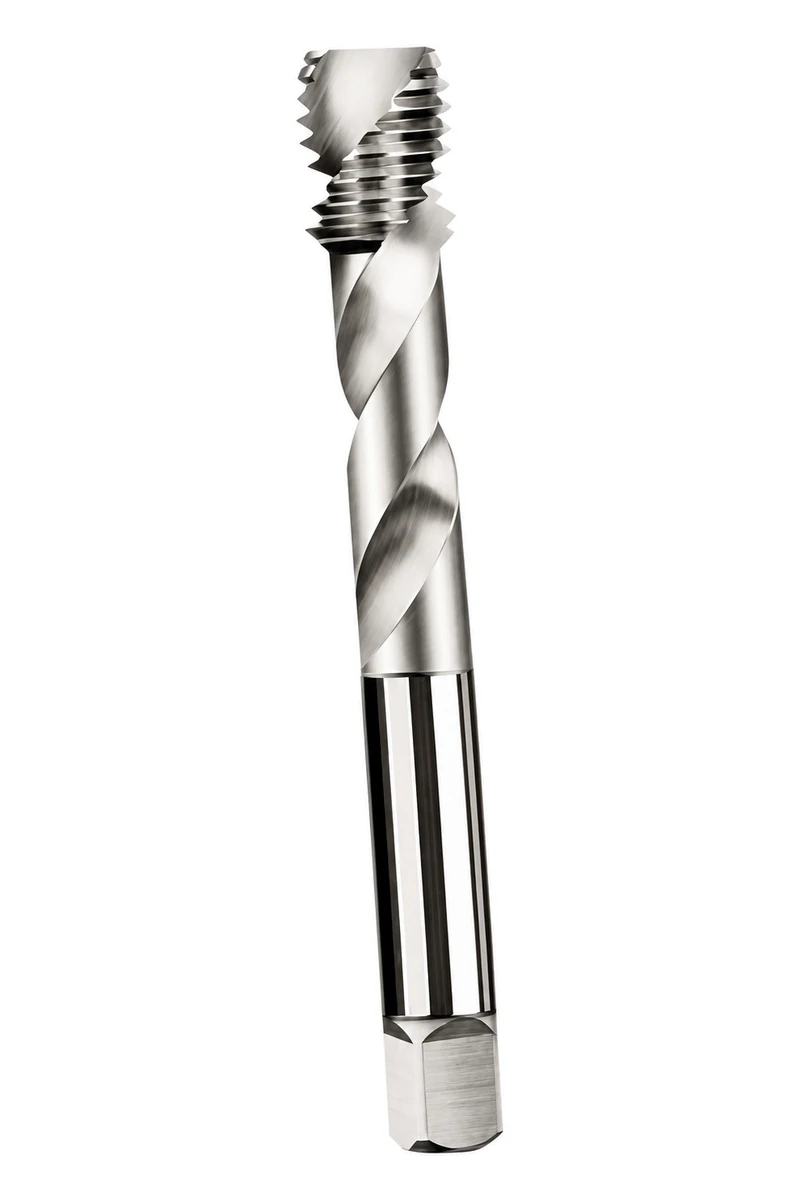

Винтовой метчик для алюминия с обозначением материала M35.
- Специальная канавка для работы со стружкой алюминия.
- Согласуйте сплав, отверстие, смазку и поверхность с операцией.
Задавайте поверхность спецификацией, а не серебристым, золотистым или чёрным цветом.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSSE |
| Материал инструмента | HSS-Co |
| Обозначение допуска/исполнения | JIS / P2 |
| Обозначение заходной части | B 2–2.5 |

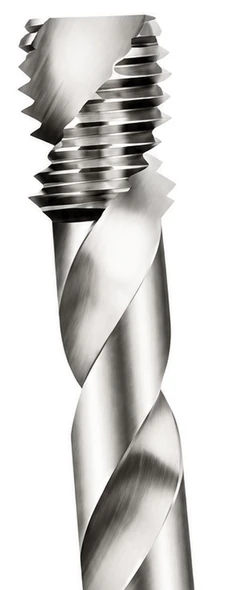

Оценивайте исполнение для резания алюминия
Сохраняйте согласованную геометрию для алюминия и размер в повторном заказе. Канавки, резьбовая длина и закрепление должны соответствовать закупочному образцу.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Подбирайте под конкретный алюминиевый сплав
До составления перечня размеров определите сплав и отверстие. Винтовая серия M35 имеет собственную геометрию и назначение в закупке. Цеховые фотографии показывают производственную обстановку, предметные — выбранное исполнение.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик с винтовыми канавками M35 для алюминия
- Резьбовая режущая часть и кромки канавок

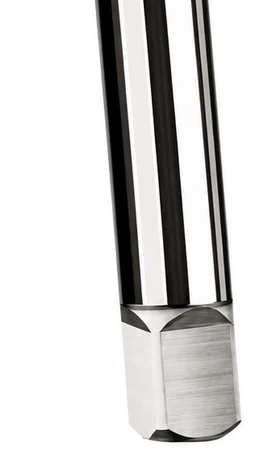

- Указанные длины и размеры закрепления
- Материал выбранного изделия
Свяжите M35 с согласованными образцом и спецификацией. Проверьте канавки, резьбовые размеры и посадку для алюминиевой операции; поверхность задавайте отдельно.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Общая длина составляет 46–82 mm. Для M6 × 1.0: L 62 mm, Lc 19 mm, d 6 mm, k 4.5 mm. Перед заменой общей винтовой серии M6 сравните вылет и режущую длину. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Свяжите M35 с согласованными образцом и спецификацией. Проверьте канавки, резьбовые размеры и посадку для алюминиевой операции; поверхность задавайте отдельно. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Чётко идентифицируйте ассортимент по материалу детали
В смешанной поставке отдельно обозначайте серию для алюминия. Сохраняйте читаемые размер и шаг при разделении малых и больших позиций. По фотографиям выберите упаковку для идентификации и защиты режущей части.
Составьте однозначную закупочную спецификацию
В серии M35 для алюминия различайте марку инструментальной стали и размер резьбы.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Что означает M35 на метчике для алюминия?
Это марка кобальтовой быстрорежущей стали. Резьбы — M3–M12 по строкам таблицы.
Это та же общая метрическая винтовая серия?
Нет. Это M35 для алюминия со своими размерами: например, общая длина M6 — 62 mm против 66 mm у общей серии.
Подойдёт ли для любого алюминиевого сплава?
Сначала сообщите сплав и состояние. Стружкообразование и глубину резьбы проверяют для операции; слово «алюминий» не задаёт режим.
Может ли этот M35 заменить раскатник?
Нет. Этот M35 режет резьбу и выводит стружку по винтовым канавкам. Раскатник перемещает пластичный материал и требует другой подготовки отверстия. Перед сменой процесса сравните сплав, глубину и отверстие.
Какой наибольший размер указан?
M12 × 1.75: общая длина 82 mm, режущая 29 mm. Размеры других серий не подтверждают большие алюминиевые исполнения здесь.
Что включить в запрос метчика для алюминия?
Укажите сплав, тип отверстия, глубины сверления и резьбы, размер/шаг, закрепление и количество. Задайте M35, поверхность и упаковку при необходимости.
ЗАПРОС ПО ИЗДЕЛИЮ
Сообщите алюминиевый сплав и размеры резьбы
Укажите сплав и отверстие вместе с размерами и количеством.
