РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ

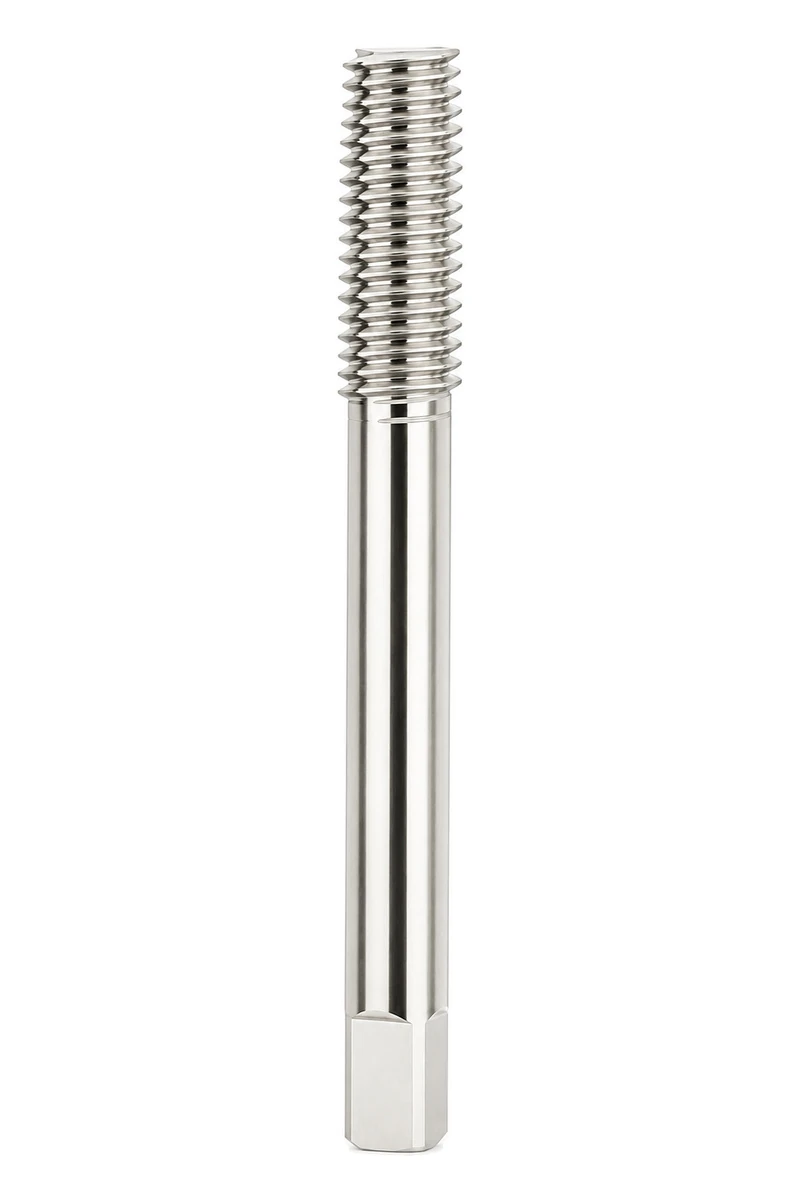

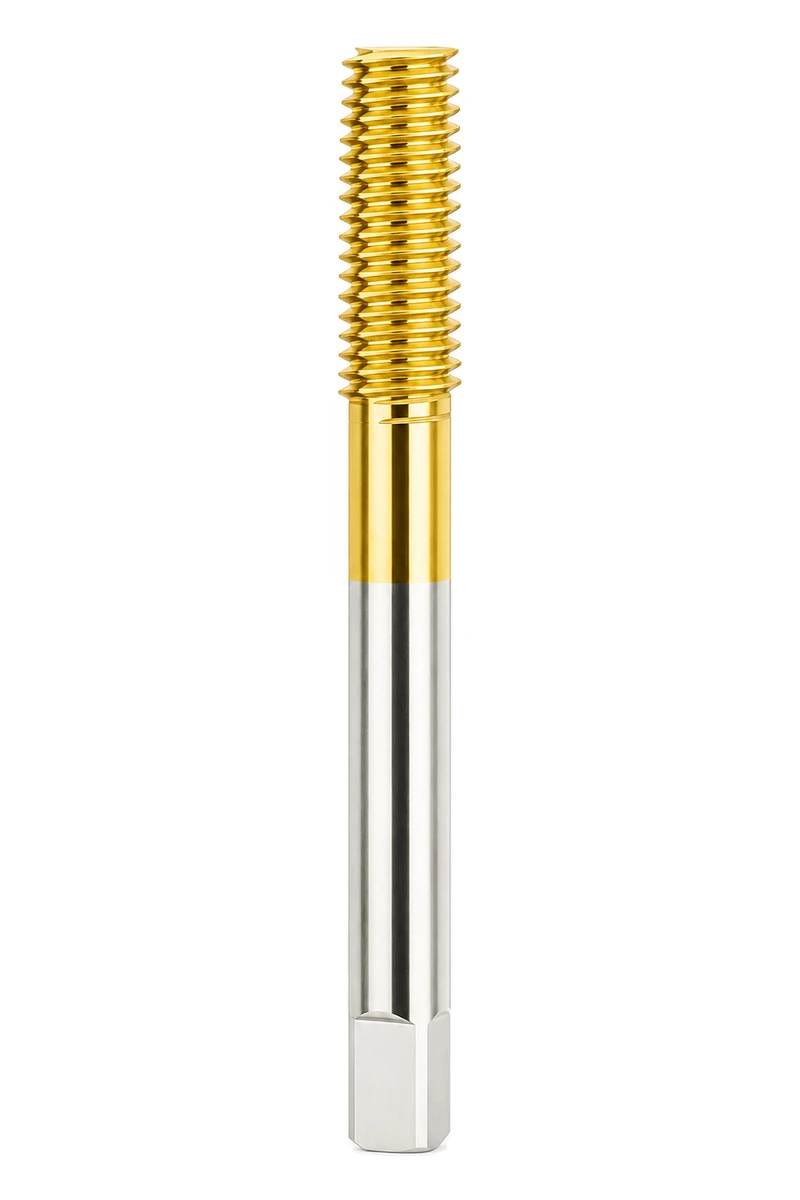

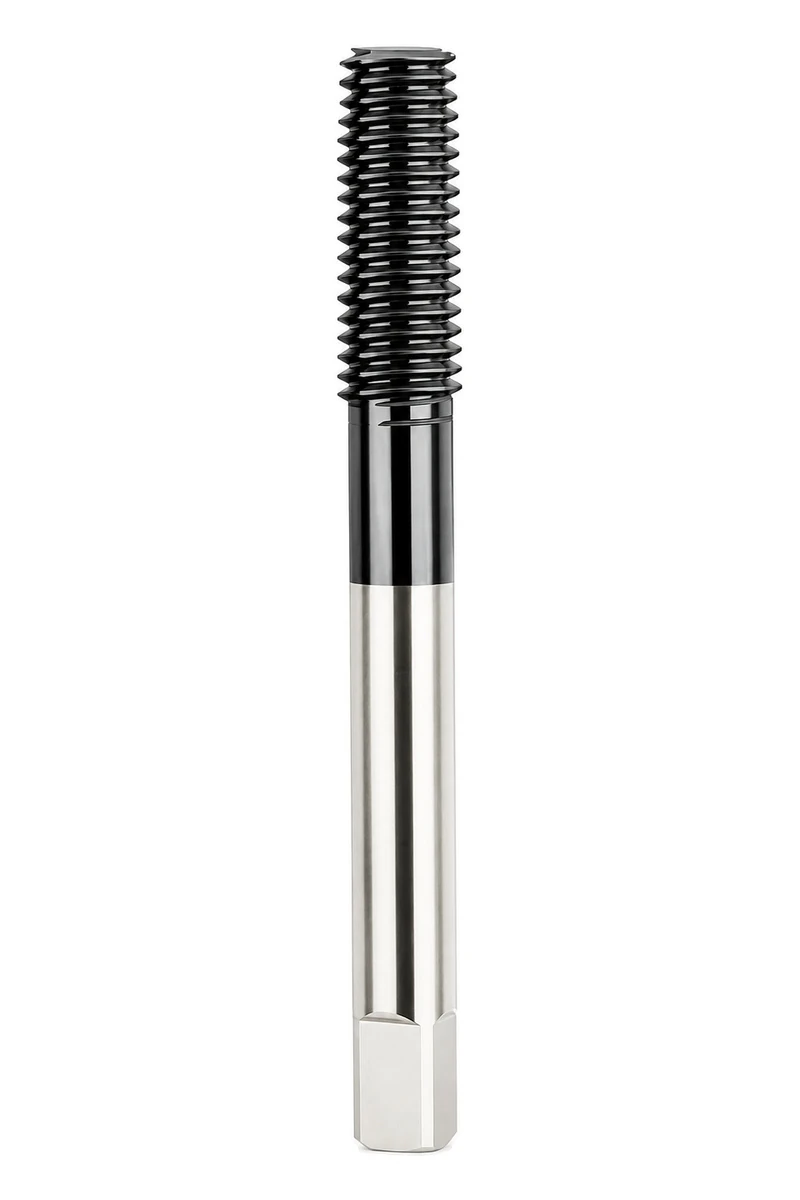

Метчик-раскатник метрический HSS-Co
Перед заменой режущего метчика раскатником определите отверстие под формирование резьбы.
Метчик-раскатник метрический HSS-Co формирует внутреннюю резьбу пластическим перемещением подходящего материала, без образования режущей стружки. Девять размеров охватывают M2 × 0.4–M12 × 1.75. Подготовка специального отверстия — ключевой параметр выбора.
M2 × 0.4–M12 × 1.75Девять метрических исполнений раскатника HSS-Co.
Формирование резьбы без стружкиПодбирайте по пластичности материала и смазке.
Отверстие под формирование M6: справочно 5.5 mmСогласуйте допуск отверстия; не берите диаметр под режущий метчик.
- Бесстружечная геометрия для пластичных материалов.
- Быстрорежущая сталь с кобальтом.
- Указанные размеры: M2 × 0.4–M12 × 1.75.
- В таблице указаны отверстия именно под раскатку.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

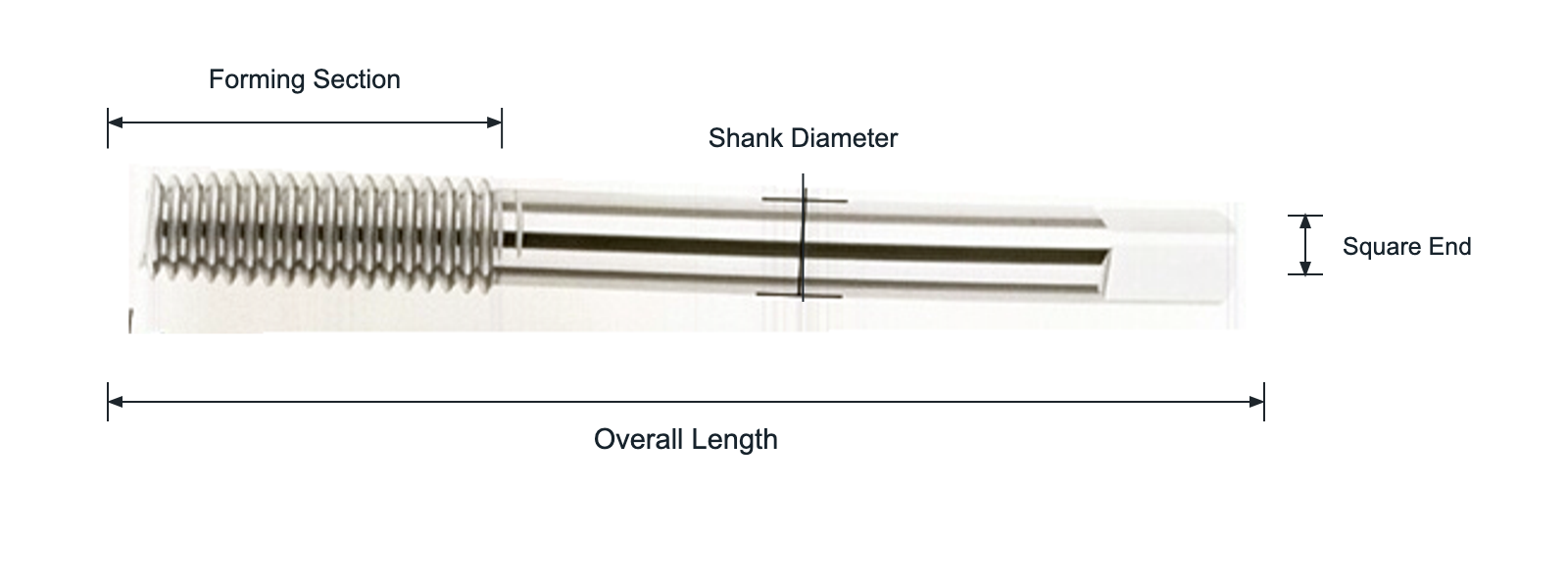

Обозначения размеров и элементы инструмента
- Длина формующей части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина формующей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| M2x0.4 | 40 | 12 | 3 | 2.5 | 1.8 |
| M2.5x0.45 | 44 | 14 | 3 | 2.5 | 2.3 |
| M3x0.5 | 46 | 11 | 4 | 3.2 | 2.8 |
| M4x0.7 | 52 | 13 | 5 | 4 | 3.7 |
| M5x0.8 | 60 | 16 | 5.5 | 4.5 | 4.6 |
| M6x1.0 | 62 | 19 | 6 | 4.5 | 5.5 |
| M8x1.25 | 70 | 22 | 6.2 | 5 | 7.4 |
| M10x1.5 | 75 | 24 | 7 | 5.5 | 9.3 |
| M12x1.75 | 82 | 29 | 8.5 | 6.5 | 11.2 |
Применяйте справочные отверстия с учётом пластичного материала и согласованного допуска; это не диаметры под режущий метчик.
Для M6 × 1.0 указаны отверстие 5.5 mm, общая длина 62 mm, рабочая часть 19 mm, хвостовик 6 mm и квадрат 4.5 mm. Окончательный допуск отверстия согласуйте по материалу и приёмке резьбы.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Раскатной метчик: материал и предварительное отверстие
Учитывайте деталь и операцию
Рассматривайте раскатку при достаточной пластичности детали и возможности обеспечить смазку и момент. Сообщите сплав, известную твёрдость, глубину и тип отверстия.
Проверьте условия применения
Не используйте таблицу сверления под режущий метчик. Хрупкие материалы и нестабильные отверстия требуют отдельной оценки. Даже без стружки заходной части нужен запас у дна глухого отверстия.
Отсутствие стружки не исключает поломку. Перед пробой согласуйте диаметр и допуск отверстия, материал, смазку и условия крутящего момента. Зафиксируйте метод приёмки и количество каждого размера, не перенося данные режущего метчика.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик машинный метрический HSS с винтовыми канавками | Общая метрическая серия с винтовыми канавками для отвода стружки к хвостовику при работе в глухих отверстиях; учитывайте её размеры. |
| Метчик машинный метрический HSS с прямыми канавками | Формируйте метрический ассортимент с учётом диаметра хвостовика и квадрата, а не только размера резьбы. |
| Метчик с винтовыми канавками M35 для алюминия | В серии M35 для алюминия различайте марку инструментальной стали и размер резьбы. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Используйте данные отверстия под раскатку
Раскатник HSS-Co формирует резьбу перемещением материала, а не резанием.
- Для материалов, допускающих пластическую деформацию.
- Задавайте отверстие и смазку для выбранной операции раскатки.
- Отличайте бесканавочную формующую часть от режущего исполнения.
Не подменяйте отверстие диаметром под резание. Укажите состояние детали и требуемое заполнение профиля для раскатки.
Технические обозначения и материал
| Система резьбы | Метрическая (M) |
|---|---|
| Угол профиля резьбы | 60° |
| Обозначение материала | HSSE |
| Материал инструмента | HSS-Co |
| Обозначение допуска/исполнения | JIS / P2 |
| Обозначение заходной части | B 2–2.5 |
Свяжите формующую геометрию с подготовкой отверстия
Материал HSS-Co — лишь часть выбора. Формующий профиль, заход и отверстие рассматривают вместе. Укажите бесканавочный профиль и подготовку отверстия в закупочной спецификации.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Отдельный ассортимент раскатников
В закупках отделяйте раскатники от режущих метчиков: раскатка основана на управляемом перемещении материала, а не на отводе режущей стружки. Фотографии дают производственный контекст; заказ определяют материал, подготовка отверстия и готовая резьба.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик-раскатник метрический HSS-Co
- Формующий профиль и состояние поверхности
- Отверстие под выбранный материал
- Резьба, заходная часть и приёмка готового профиля
Отверстие — приоритет приёмки: небольшие изменения диаметра влияют на раскатку. Отдельно согласуйте размеры инструмента, материал и приёмку готовой резьбы.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | Номинальный размер, требуемый шаг и требования к готовой резьбе | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Для M6 × 1.0 указаны отверстие 5.5 mm, общая длина 62 mm, рабочая часть 19 mm, хвостовик 6 mm и квадрат 4.5 mm. Окончательный допуск отверстия согласуйте по материалу и приёмке резьбы. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Отверстие — приоритет приёмки: небольшие изменения диаметра влияют на раскатку. Отдельно согласуйте размеры инструмента, материал и приёмку готовой резьбы. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Отдельная складская позиция для раскатников
Раздельная упаковка помогает не выдать раскатник с диаметрами сверления под режущий метчик. Укажите полный размер и шаг на упаковке и сохраняйте признак раскатки в учёте. Количество и вид упаковки согласуйте по фото.
Составьте однозначную закупочную спецификацию
Перед заменой режущего метчика раскатником определите отверстие под формирование резьбы.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Чем раскатник отличается от режущего метчика?
Раскатник перемещает пластичный материал, режущий метчик удаляет его стружкой. Им нужны разные отверстия и проверки применимости.
Какое отверстие указано для M6 × 1.0?
Указаны 5.5 mm как отправная точка для раскатки. Окончательный допуск согласуйте по материалу и требованиям приёмки.
Подходит ли правило «диаметр минус шаг»?
Не применяйте это упрощение для режущего метчика к раскатнику. Для M6 указаны 5.5 mm под формирование, а не справочные 5 mm под резание.
Работает ли бесстружечное формирование по любому металлу?
Нет. Важны пластичность, контроль отверстия, смазка и момент. Нужны конкретный сплав и состояние, а не общее слово «металл».
Можно ли получить полную резьбу до дна глухого отверстия?
Заходной части всё равно нужен запас. Укажите глубину сверления и полной резьбы отдельно для оценки оставшегося места.
Что включить в задание на образец раскатника?
Укажите резьбу и допуск, сплав, диаметр и допуск отверстия, глубину, держатель, смазку и приёмку образца. Задайте HSS-Co как требуемый материал инструмента.
ЗАПРОС ПО ИЗДЕЛИЮ
Обсудите операцию формирования резьбы
Сообщите материал, резьбу, планируемое отверстие и количество.
