Перед выбором трубного метчика разделяйте цилиндрическую G и коническую ZG.

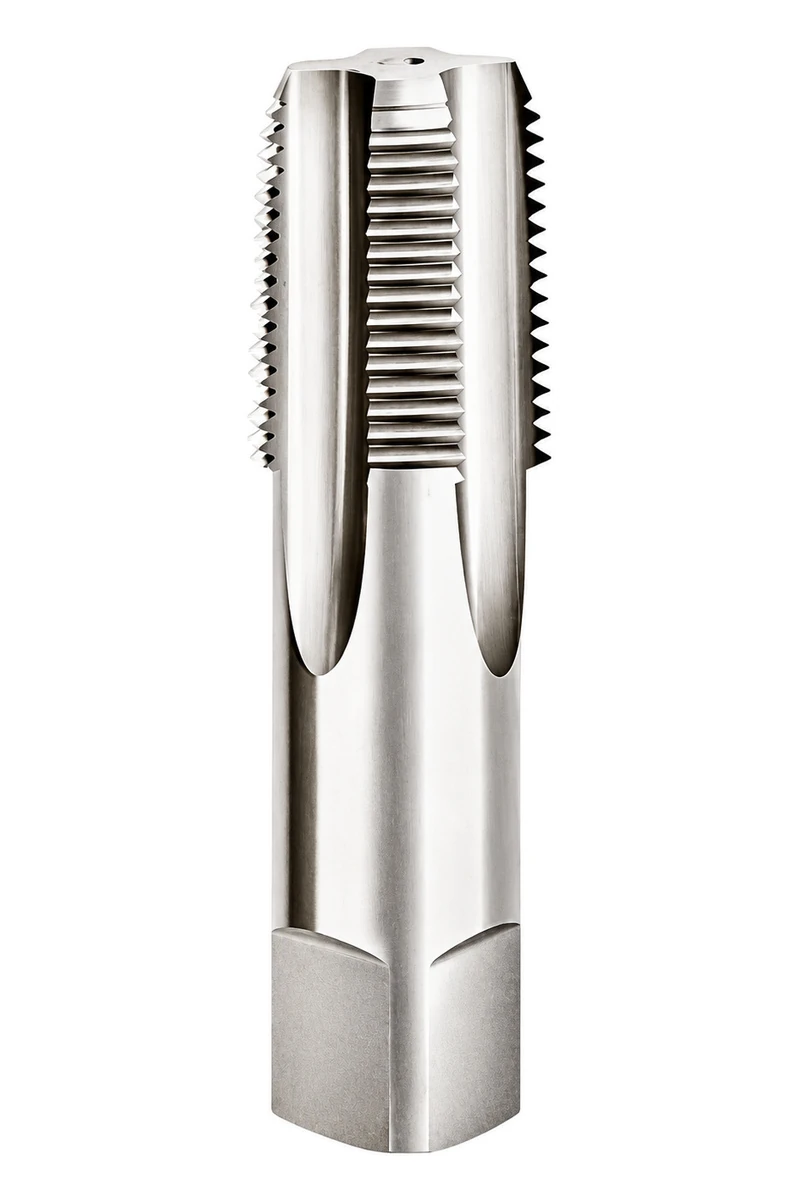

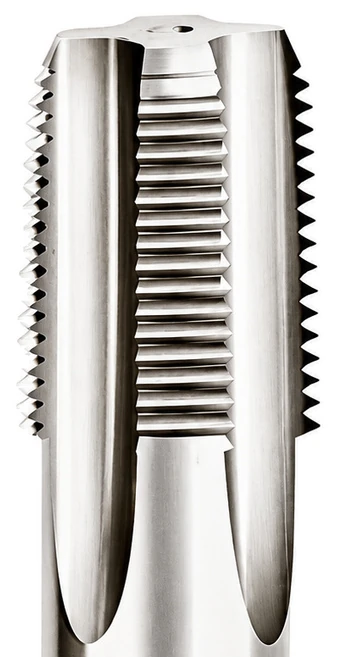

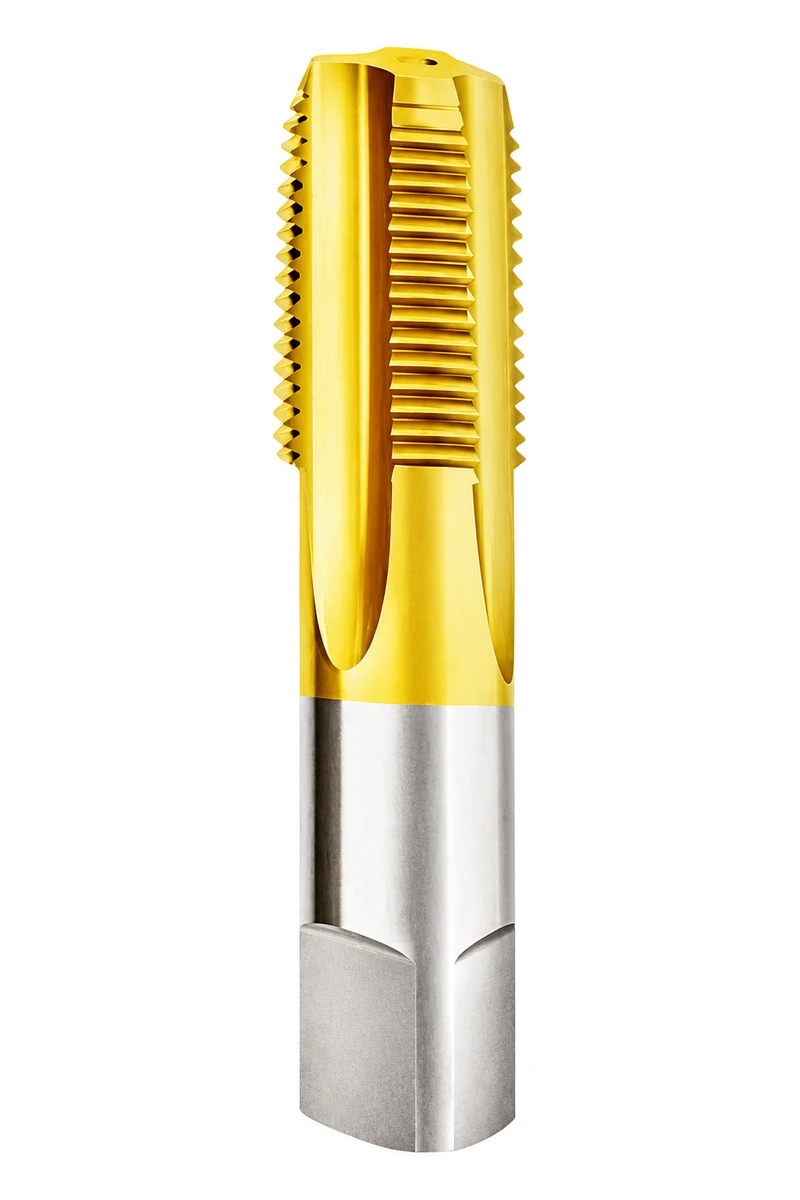

Метчик трубный HSS BSP для цилиндрической и конической резьбы включает цилиндрическую G и коническую ZG от номинальных 1/8 до 1 дюйма. Профиль Whitworth 55°, привод — квадрат. Дюймовая маркировка трубы не равна физическому диаметру метчика.

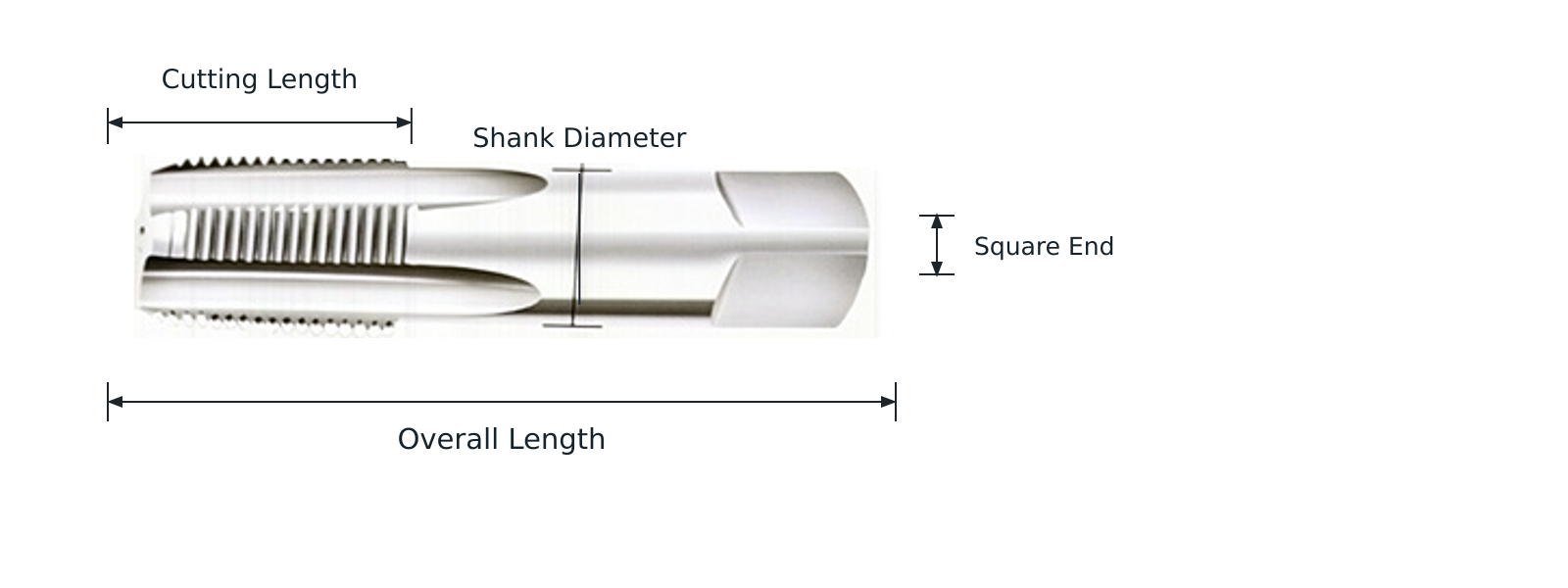

Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| G1/8-28 | 59 | 8.5 | 8 | 6.3 | 8.7 |
| G1/4-19 | 67 | 13 | 10 | 8 | 11.7 |
| G3/8-19 | 75 | 13 | 12.5 | 10 | 15.2 |
| G1/2-14 | 87 | 16 | 16 | 12.5 | 19 |
| G3/4-14 | 96 | 16 | 20 | 16 | 24.5 |
| G1-11 | 96 | 16 | 20 | 16 | 30.2 |
| ZG1/8-28 | 8.4 | ||||
| ZG1/4-19 | 11.2 | ||||
| ZG3/8-19 | 14.75 | ||||
| ZG1/2-14 | 18.25 | ||||
| ZG3/4-14 | 23.75 | ||||
| ZG1-11 | 30 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Укажите G или ZG, размер и TPI, стандарт ответной резьбы и чертёж держателя. Каждый конический метчик проверяйте по фактическим закреплению и вылету.
Начните с чертежа и точного требования к цилиндрической или конической резьбе. До размеров и держателя уточните шаг, ответную деталь и способ уплотнения.
Не заменяйте на NPT с другим профилем. Обозначение G само не задаёт способ уплотнения. Для конического заказа нужны стандарт и положение сопряжения/калибрования.
Не переименовывайте G/ZG автоматически в другое обозначение, например Rc, без стандарта соединения. Для образца и партии согласуйте чертёж, положение калибрования и приёмку. Коническая форма сама не определяет способ уплотнения узла.
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик с винтовыми канавками UNC UNF BSW | При пополнении метчиков для глухих отверстий разделяйте UNC, UNF и Whitworth. |
| Метчик с подточкой UNC UNF BSW | Для сквозной дюймовой резьбы уточняйте систему и свободный выход стружки вперёд. |
| Метчик машинный метрический HSS с прямыми канавками | Формируйте метрический ассортимент с учётом диаметра хвостовика и квадрата, а не только размера резьбы. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Инструменты HSS под внутреннюю цилиндрическую или коническую британскую трубную резьбу.
BSP и NPT не взаимозаменяемы. Одно обозначение резьбы не подтверждает герметичность соединения.
| Система резьбы | Британские трубные резьбы |
|---|---|
| Угол профиля резьбы | 55° |
| Обозначение материала | HSS |
| Материал инструмента | HSS |
| Обозначение заходной части | B 4–5 |
Одинаковый номинал не делает оба исполнения взаимозаменяемыми. Сохраняйте форму в записях и описании упаковки; используйте размерную строку выбранного инструмента.
Круглые прутки сгруппированы у подачи станка.
Торец заготовки поддерживается на обрабатывающем участке.
На снимке видны опора инструмента, круг и охлаждающая жидкость.
В устройстве подачи видны детали, подготовленные к перемещению.
Инструмент удерживается у рабочего круга с охлаждением.
Внутри ограждения видны инструменты и станочные приспособления.
На снимке показаны детали, закреплённые в заданных позициях.
В рабочей зоне находится лоток с удлинёнными деталями.
Разделите цилиндрическую и коническую резьбу до согласования размеров и количества. Фото показывают производство, но выбранную форму BSP всё равно нужно задать под деталь.
Стеллажи показывают организацию размещения деталей в цехе.
Ограждение и органы управления показывают устройство рабочего места.
Общий вид показывает размещение станков вдоль прохода.
Рабочие места расположены вдоль размеченного прохода.
Из центрального прохода видны ряды станков.
На снимке видны ограждения станков и проходящие сверху коммуникации.
Рядом со станками видны операторы и лотки.
На снимке оборудования видна прилегающая рабочая зона.
Со стороны прохода видна последовательность рабочих мест.
Операторы показаны на своих рабочих местах.
На фотографии показано размещение оборудования на рабочем участке.
Общий вид показывает расположение станков и доступ к ним.
Для приёмки трубной резьбы важны система и требования к калиброванию, не только диаметр. Согласуйте цилиндрическую/коническую форму и контрольную основу до утверждения образца.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | G/ZG, размер/TPI и требуемый трубный стандарт | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Укажите G или ZG, размер и TPI, стандарт ответной резьбы и чертёж держателя. Каждый конический метчик проверяйте по фактическим закреплению и вылету. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | Для приёмки трубной резьбы важны система и требования к калиброванию, не только диаметр. Согласуйте цилиндрическую/коническую форму и контрольную основу до утверждения образца. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Обозначение формы должно читаться после разделения оптовой упаковки. Укажите количество и поверхность каждой BSP-позиции. Сохраняйте точные G/ZG и TPI для пополнения.
Перед выбором трубного метчика разделяйте цилиндрическую G и коническую ZG.
Здесь G — цилиндрическая, ZG — коническая резьба. Сообщите чертёж и стандарт для уточнения резьбы и калибрования.
Нет. У BSP профиль Whitworth 55°, у NPT — 60°, есть и другие различия. Близкий трубный номинал не является заменой.
Нет. Это номинальное обозначение системы. Используйте полную резьбу, TPI и чертёж, не переводите маркировку напрямую в диаметр инструмента.
Не следует это предполагать. Уплотнение задаётся конструкцией детали и может использовать отдельную поверхность или элемент.
Держатель должен подходить конкретному коническому метчику: диаметр закрепления, привод и вылет. Предоставьте чертежи держателя и детали с выбранными размером ZG и TPI.
В сообщении укажите стандарт, номинал/TPI, ответную деталь, материал, положение резьбы, приёмку, держатель и количество. Чертёж отправьте по почте или WhatsApp.
Сообщите обозначение, цилиндрическое/коническое исполнение и чертёж детали.
