РЕЗЬБОНАРЕЗНОЙ ИНСТРУМЕНТ / ПРОМЫШЛЕННЫЕ ЗАКУПКИ

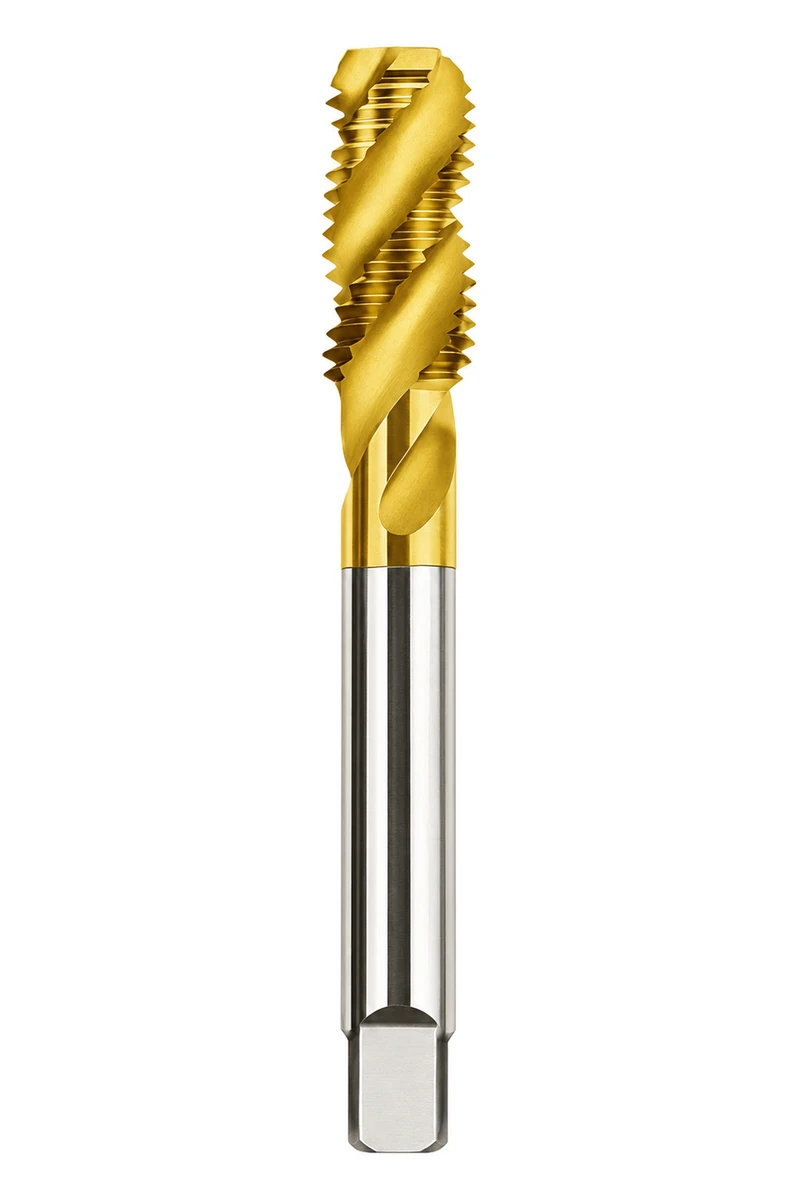

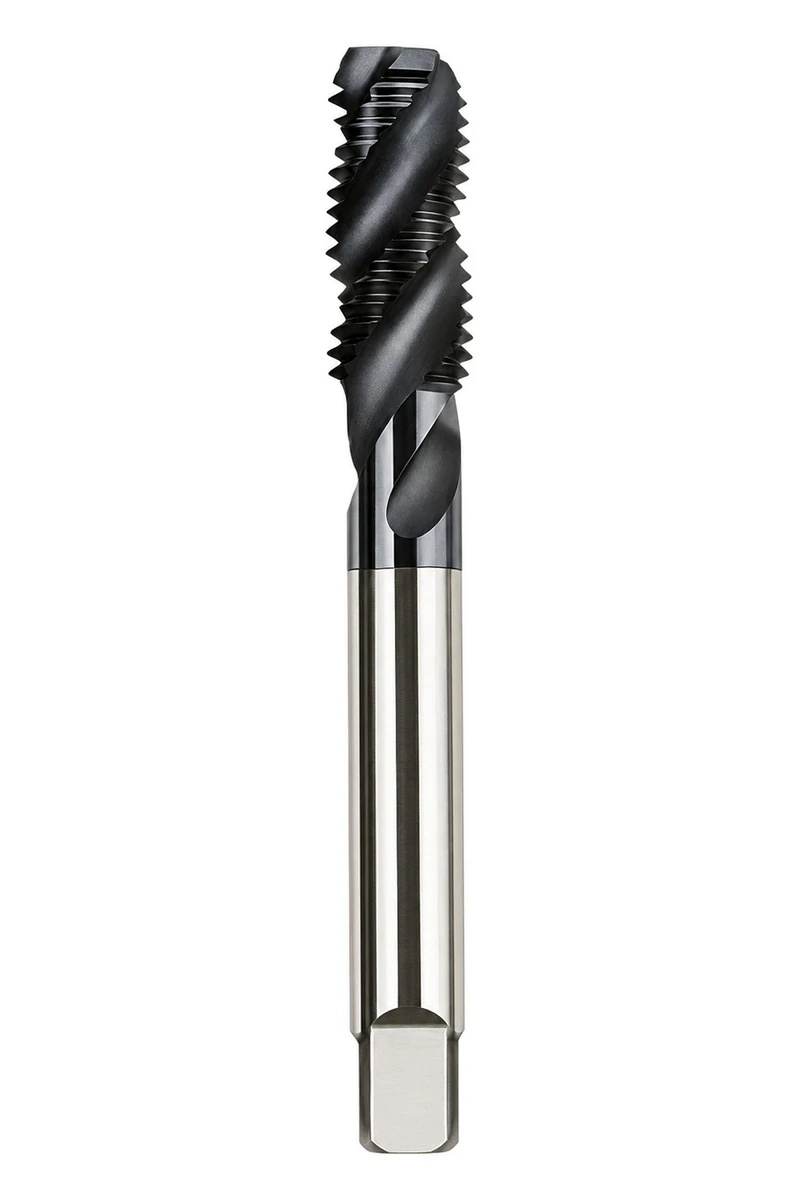

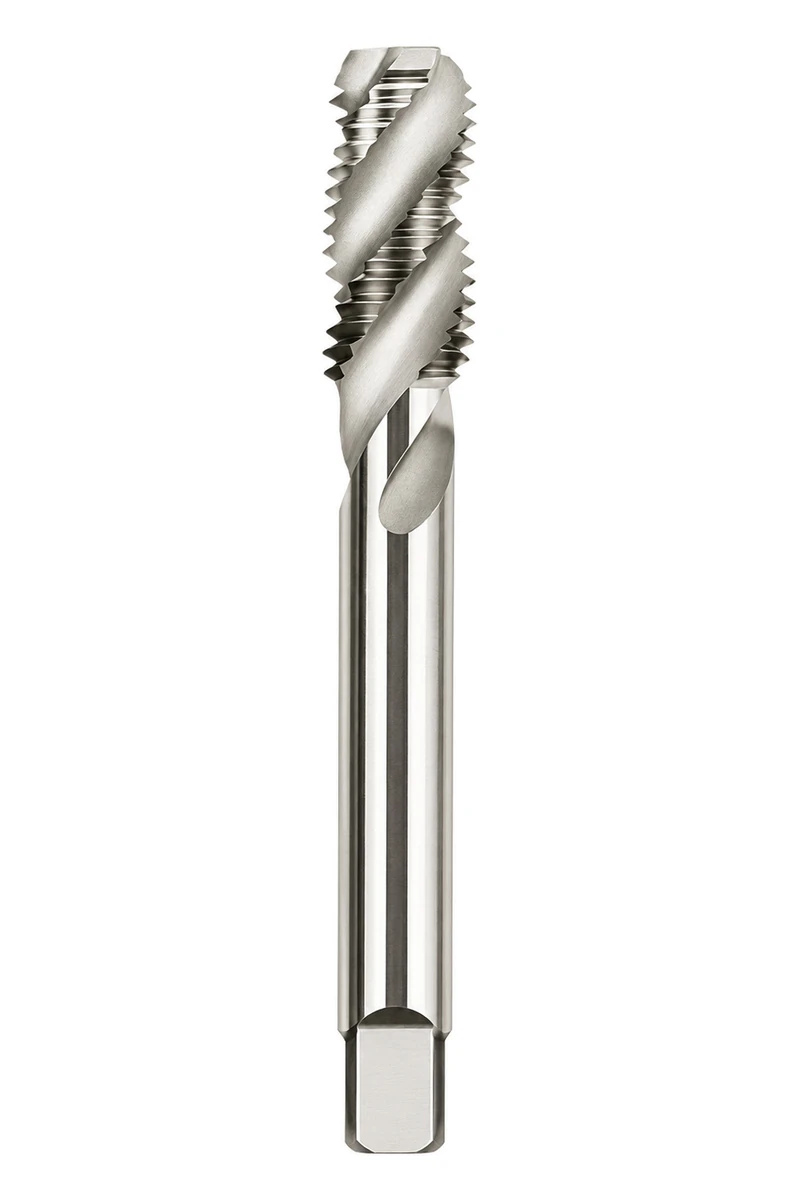

Метчик с винтовыми канавками UNC UNF BSW
При пополнении метчиков для глухих отверстий разделяйте UNC, UNF и Whitworth.
Метчик с винтовыми канавками UNC UNF BSW объединяет 15 позиций UNC, UNF и BSW для подбора под глухие отверстия с отводом стружки к входу. В каждой позиции заказа сохраняйте диаметр, число ниток на дюйм и систему резьбы.
15 дюймовых резьбовых позицийУкажите UNC, UNF или BSW вместе с диаметром и TPI.
Возврат стружки к входуПроверьте глубину глухого отверстия, припуск на заход и марку детали.
60° Unified / 55° BSWОдинаковые диаметр и TPI не означают взаимозаменяемости профилей.
- Винтовые канавки для глухих отверстий.
- Резьбы UNC, UNF и BSW.
- Американский профиль 60° и британский Whitworth 55°.
- Материал выбирается для требуемого резьбового исполнения.
ПОДБОР ИНСТРУМЕНТА
Размеры и присоединительные элементы
Размеры указаны в миллиметрах, кроме обозначений резьбы, присоединения и числа витков заходной части. Сопоставляйте столбцы с размерным чертежом.

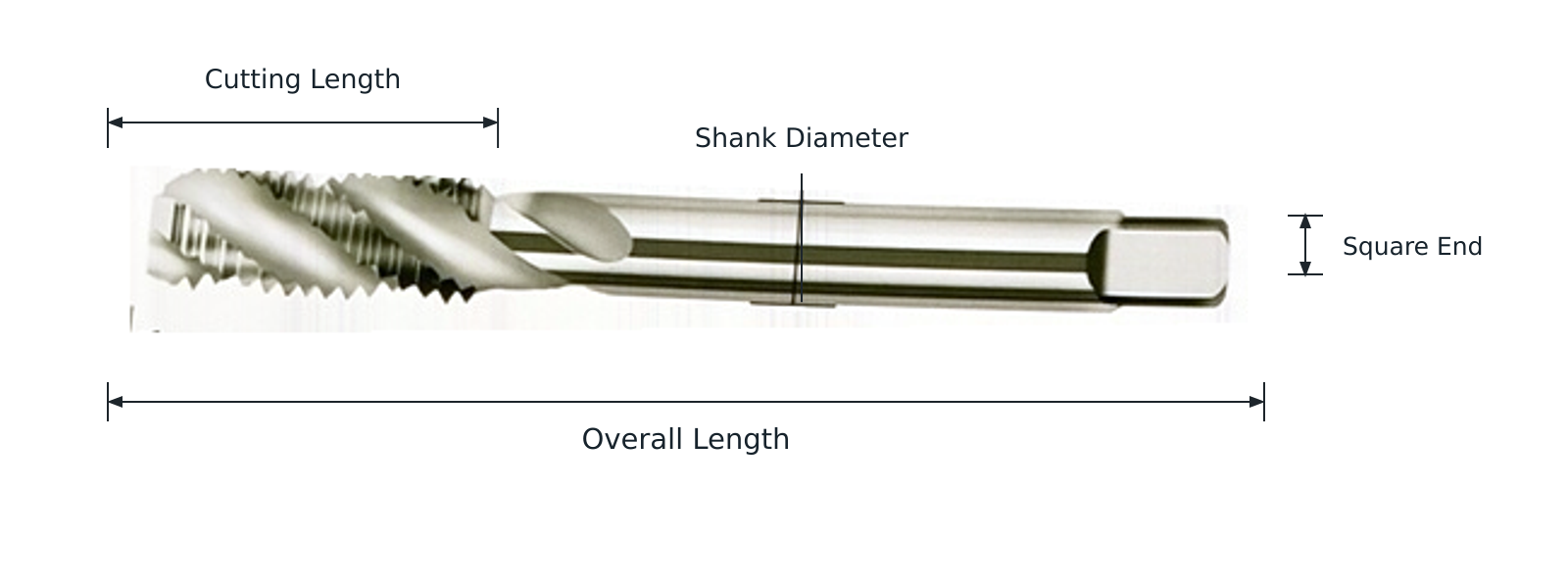

Обозначения размеров и элементы инструмента
- Длина режущей/резьбовой части (Lc)
- Диаметр хвостовика (d)
- Приводной квадрат (k)
- Общая длина (L)
| Резьба / обозначение | Общая длина L (mm) | Длина рабочей/режущей части Lc (mm) | Указанный диаметр d (mm) | Квадрат / привод k (mm) | Справочный диаметр отверстия (mm) |
|---|---|---|---|---|---|
| 4-40 UNC | 44 | 8.5 | 3 | 2.5 | 2.3 |
| 6-32 UNC | 48 | 13 | 4 | 3.2 | 2.8 |
| 8-32 UNC | 52 | 13 | 5 | 4 | 3.4 |
| 10-24 UNC | 60 | 16 | 5.5 | 4.5 | 3.9 |
| 10-32 UNF | 60 | 16 | 5.5 | 4.5 | 4.1 |
| 1/4-20 UNC | 62 | 19 | 6 | 4.5 | 5.1 |
| 5/16-18 UNC | 70 | 22 | 6.1 | 5 | 6.6 |
| 3/8-16 UNC | 75 | 24 | 7 | 5.5 | 8 |
| 1/2-13 UNC | 85 | 29 | 9 | 7 | 10.8 |
| 1/8-40 BSW | 44 | 8.5 | 3 | 2.5 | |
| 3/16-24 BSW | 60 | 16 | 5.5 | 4.5 | |
| 1/4-20 BSW | 62 | 19 | 6 | 4.5 | 5.1 |
| 5/16-18 BSW | 70 | 22 | 6.1 | 5 | 6.6 |
| 3/8-16 BSW | 75 | 24 | 7 | 5.5 | 8 |
| 1/2-12 BSW | 85 | 29 | 9 | 7 | 10.7 |
Согласуйте подготовку отверстия с системой резьбы, материалом и условиями приёмки.
Сравнивайте L, Lc, d и k по размерам; общая длина 44–85 mm. У 1/4-20 UNC и BSW похожие указанные размеры, но разные профили резьбы.
Укажите типоразмеры и размеры, необходимые вашему заказчику.Запросить предложение →
ПОДБОР ИНСТРУМЕНТА
Дюймовый винтовой метчик: различайте системы резьбы
Учитывайте деталь и операцию
Винтовые канавки учитывают при удалении стружки из глухого отверстия. UNC/UNF имеют профиль 60°, BSW — Whitworth 55°. Укажите материал и точное обозначение ответной резьбы.
Проверьте условия применения
UNC, UNF и BSW не взаимозаменяемы по одному диаметру. Даже при равном TPI угол профиля может отличаться. Материал HSS или HSS-Co задавайте для конкретного исполнения, не по цвету.
UNC — крупный шаг, UNF — мелкий в системе Unified; всегда указывайте точный TPI. UNC и UNF задаются со своим TPI; не меняйте серию по одному диаметру. Если таблицы отверстий расходятся, согласуйте диаметр и допуск по резьбе, материалу и приёмке, не копируя другую систему. Между винтовыми канавками и подточкой выбирайте по отверстию и выходу стружки.
ПОДБОР ИНСТРУМЕНТА
Сравнение со смежными сериями
| Серия инструмента | Что проверить при выборе |
|---|---|
| Метчик с подточкой UNC UNF BSW | Для сквозной дюймовой резьбы уточняйте систему и свободный выход стружки вперёд. |
| Метчик машинный метрический HSS с винтовыми канавками | Общая метрическая серия с винтовыми канавками для отвода стружки к хвостовику при работе в глухих отверстиях; учитывайте её размеры. |
| Метчик трубный HSS BSP для цилиндрической и конической резьбы | Перед выбором трубного метчика разделяйте цилиндрическую G и коническую ZG. |
Указывайте серию, полное обозначение резьбы и размерную основу вместе. Совпадение номинального размера или формы привода не означает взаимозаменяемость.
Выбирайте канавки и систему резьбы отдельно
Дюймовый винтовой метчик под указанные размеры Unified и Whitworth.
- Профили: 60° для UNC/UNF и 55° для BSW.
- Указаны варианты HSS и HSS-Co, включая M35 для операций по нержавеющей стали.
- Сохраняйте серию, шаг и материал в каждой позиции заказа.
Винтовые канавки определяют работу со стружкой, но не совместимость Unified и Whitworth. Требование M35 задавайте для выбранной позиции.
Технические обозначения и материал
| Система резьбы | UNC / UNF / BSW |
|---|---|
| Угол профиля резьбы | 60° Unified / 55° BSW |
| Обозначение материала | HSSE |
| Материал инструмента | HSS/HSS-Co |
| Обозначение допуска/исполнения | JIS / P2 |
| Обозначение заходной части | B 2–2.5 |
Сохраняйте идентификацию резьбы при поставке
Похожие дюймовые размеры могут иметь другой шаг или профиль. Свяжите исходное обозначение и TPI с выбранным винтовым метчиком; материал и поверхность относятся к той же позиции.
Обработка торца заготовки
Торец заготовки поддерживается на обрабатывающем участке.
Опора инструмента и установка круга
На снимке видны опора инструмента, круг и охлаждающая жидкость.
Подача и перемещение деталей
В устройстве подачи видны детали, подготовленные к перемещению.
Закрепление у рабочего круга
Инструмент удерживается у рабочего круга с охлаждением.
Ограждённый участок обработки инструмента
Внутри ограждения видны инструменты и станочные приспособления.
Позиционирование деталей
На снимке показаны детали, закреплённые в заданных позициях.
Рабочее место и приёмный лоток
В рабочей зоне находится лоток с удлинёнными деталями.
Дюймовый склад без смешения систем
UNC, UNF и BSW должны различаться на этапах расчёта, упаковки и пополнения. В этой смешанной серии закупка начинается с полного обозначения, не с одного диаметра. Цеховые фото показывают поставщика; заказанная система фиксируется отдельно.
Стеллажи и станочная зона
Стеллажи показывают организацию размещения деталей в цехе.
Закрытый станок и панель управления
Ограждение и органы управления показывают устройство рабочего места.
Ряды станков и проход
Общий вид показывает размещение станков вдоль прохода.
Рабочие места вдоль прохода
Рабочие места расположены вдоль размеченного прохода.
Центральный проход цеха
Из центрального прохода видны ряды станков.
Закрытые станки и коммуникации
На снимке видны ограждения станков и проходящие сверху коммуникации.
Доступ оператора и лотки с деталями
Рядом со станками видны операторы и лотки.
Оборудование и окружающая рабочая зона
На снимке оборудования видна прилегающая рабочая зона.
Линия станков со стороны прохода
Со стороны прохода видна последовательность рабочих мест.
Операторы у станков
Операторы показаны на своих рабочих местах.
Участок обработки инструмента
На фотографии показано размещение оборудования на рабочем участке.
Ряды станков и организация цеха
Общий вид показывает расположение станков и доступ к ним.
КАЧЕСТВО И ПРИЁМКА ОБРАЗЦОВ
Приоритеты приёмки: Метчик с винтовыми канавками UNC UNF BSW
- Полное обозначение UNC, UNF или BSW
- Идентификация шага и винтовых канавок
- Длины и закрепление каждой позиции
При приёмке прежде всего проверяйте систему и TPI. Закрепление проверяется отдельно: посадка в тот же патрон не подтверждает соответствие резьбе заказчика.
Используйте эти пункты при согласовании приёмки образца и партии.
| Предмет проверки | Что согласовать | Какой риск закупки учитывается |
|---|---|---|
| Идентификация резьбы | UNC/UNF/BSW, номинальный размер и TPI | Не допустить ошибку в системе или шаге резьбы |
| Размеры и закрепление | Сравнивайте L, Lc, d и k по размерам; общая длина 44–85 mm. У 1/4-20 UNC и BSW похожие указанные размеры, но разные профили резьбы. | Исключить несоответствие держателю, недостаточный вылет и несогласованную замену |
| Идентификация геометрии | При приёмке прежде всего проверяйте систему и TPI. Закрепление проверяется отдельно: посадка в тот же патрон не подтверждает соответствие резьбе заказчика. | Исключить ошибку в геометрии, резьбе или приводном присоединении |
| План приёмки образцов | Согласовать чертёж, метод приёмки и требования к выборке для конкретной операции | Связать утверждение образца и повторный заказ с одним исполнением |
Разделяйте дюймовые серии в упаковке и наборах
Различайте Unified и Whitworth на ячейках и внешней упаковке. Укажите количество по обозначениям и группировку по системам. Фото помогают выбрать упаковку, не меняя резьбу.
Составьте однозначную закупочную спецификацию
При пополнении метчиков для глухих отверстий разделяйте UNC, UNF и Whitworth.
ПОДБОР И ВОПРОСЫ ЗАКУПКИ
Вопросы об изделии
Взаимозаменяемы ли UNC и BSW при одинаковом TPI?
Нет. UNC имеет 60°, BSW — 55°. Диаметр и TPI сами по себе не задают полную спецификацию.
Выбирают ли дюймовый винтовой метчик для глухих отверстий?
Канавки помогают отводить стружку к входу. Проверьте запас под заходную часть, материал и глубину полной резьбы.
Какой размер UNF указан?
10-32 UNF. Смешанный перечень UNC/UNF/BSW не означает полного диапазона UNF.
Можно ли заменить им метрический винтовой метчик?
Только после отдельного изменения и проверки резьбы детали. Дюймовое обозначение не заменяется близким метрическим диаметром.
Зачем указывать систему на упаковочном листе?
У 1/4-20 UNC и 1/4-20 BSW совпадают диаметр и TPI, но различаются профили. Ясная маркировка системы исключает неоднозначность комплектации.
Что дополнительно указать для BSW в глухом отверстии?
BSW, диаметр и TPI, материал, глубины сверления и полной резьбы, закрепление. Добавьте количество и требуемый материал инструмента.
