Радиусные фрезы для жаропрочных сплавов

Сравните серии SGRB по модели и подтверждённым размерам. Страница предназначена для подбора под уступы и профили с радиусным переходом и подготовки промышленного запроса.

27 моделей с сохранёнными каталожными обозначениями
Исполнения с числом зубьев: 4
Основные параметры выбора: D, угловой R, Lc, L и d

Запросить предложение →Сравнить характеристики ↓

Радиусные фрезы для жаропрочных сплавов: общий вид

Радиусные фрезы для жаропрочных сплавов: геометрия инструмента

Подбор: радиусная фреза для жаропрочных сплавов

Сначала определите геометрию и размеры по чертежу детали, затем сравните D, угловой R, Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.

Не переносите размеры между сериями и моделями
Различайте режущую, рабочую и общую длину
Для заказа указывайте полный код и количество

Серии, изображения и размерные чертежи

Серия SGRB · R082

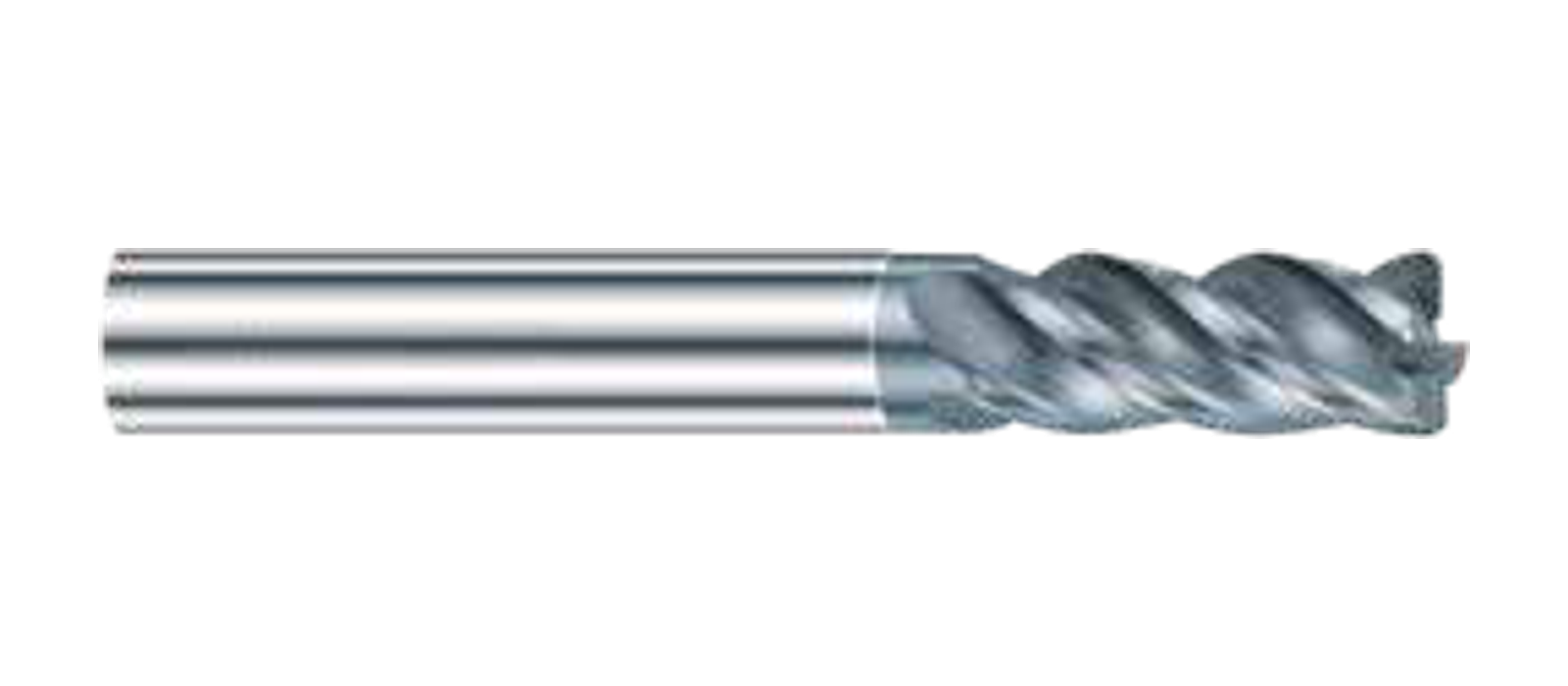

Радиусные фрезы для жаропрочных сплавов, серия SGRB: внешний вид — Внешний вид · серия SGRB · R082

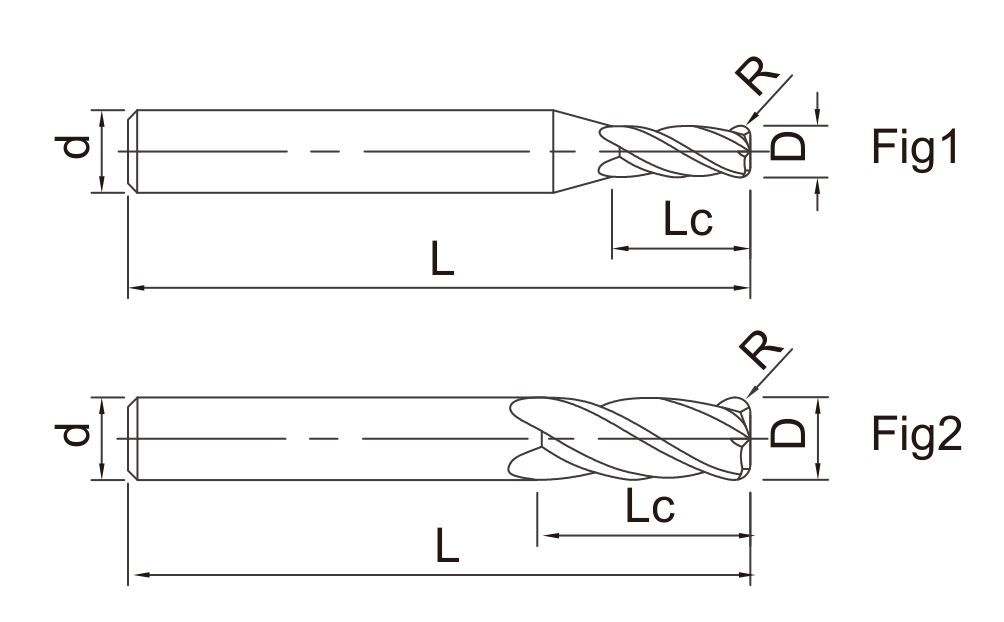

Радиусные фрезы для жаропрочных сплавов, серия SGRB: размерный чертёж — Размерный чертёж · серия SGRB · R082

Характеристики по моделям

Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.

SGRB · R082 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
SGRB0305A	D3	R0.5	8	L50	4	4
SGRB0305	D3	R0.5	8	L50	6	4
SGRB0405A	D4	R0.5	10	L50	4	4
SGRB0405	D4	R0.5	10	L50	6	4
SGRB0505	D5	R0.5	13	L50	6	4
SGRB0510	D5	R1	13	L50	6	4
SGRB0605	D6	R0.5	16	L50	6	4
SGRB0610	D6	R1	16	L50	6	4
SGRB0805	D8	R0.5	20	L60	8	4
SGRB0810	D8	R1	20	L60	8	4
SGRB1005	D10	R0.5	25	L75	10	4
SGRB1010	D10	R1	25	L75	10	4
SGRB1020	D10	R2	25	L75	10	4
SGRB1030	D10	R3	25	L75	10	4
SGRB1210	D12	R1	30	L75	12	4
SGRB1220	D12	R2	30	L75	12	4
SGRB1230	D12	R3	30	L75	12	4
SGRB1610	D16	R1	40	L100	16	4
SGRB1620	D16	R2	40	L100	16	4
SGRB1630	D16	R3	40	L100	16	4
SGRB1640	D16	R4	40	L100	16	4
SGRB1650	D16	R5	40	L100	16	4
SGRB2010	D20	R1	45	L100	20	4
SGRB2020	D20	R2	45	L100	20	4
SGRB2030	D20	R3	45	L100	20	4
SGRB2040	D20	R4	45	L100	20	4
SGRB2050	D20	R5	45	L100	20	4

Применение, подбор и данные для заказа

Сравнение серий и размеров

Серии SGRB нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.

Условия применения

Для задачи «уступы и профили с радиусным переходом» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.

Закупка и повторный заказ

Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.

Документированное производственное оборудование

15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.

Закрытая зона шлифования на станке с ЧПУ: оборудование AXIMET — **Закрытая зона шлифования на станке с ЧПУ**
Закрытая рабочая зона шлифовального оборудования с ЧПУ.

Линия ультразвуковой очистки: оборудование AXIMET — **Линия ультразвуковой очистки**
Линия ультразвуковой очистки с технологическими корзинами.

Шлифовальный станок с ЧПУ: оборудование AXIMET — **Шлифовальный станок с ЧПУ**
Шлифовальное оборудование с закрытой рабочей зоной.

Инструментальный шлифовальный станок: оборудование AXIMET — **Инструментальный шлифовальный станок**
Инструментальный шлифовальный станок в производственной зоне.

Автоматизированная шлифовальная ячейка: оборудование AXIMET — **Автоматизированная шлифовальная ячейка**
Автоматизированная шлифовальная ячейка с защитным ограждением.

Автоматизированное шлифовальное оборудование: оборудование AXIMET — **Автоматизированное шлифовальное оборудование**
Автоматизированное шлифовальное оборудование в цехе.

Ряд шлифовальных станков с ЧПУ: оборудование AXIMET — **Ряд шлифовальных станков с ЧПУ**
Ряд шлифовальных станков с ЧПУ в производственной зоне.

Оборудование для нанесения покрытия: оборудование AXIMET — **Оборудование для нанесения покрытия**
Установка нанесения покрытия в технологической зоне.

Камера и панель установки покрытия: оборудование AXIMET — **Камера и панель установки покрытия**
Камера и органы управления установки нанесения покрытия.

Станция лазерной маркировки: оборудование AXIMET — **Станция лазерной маркировки**
Оператор работает у закрытой станции лазерной маркировки.

Рабочие места финишной обработки: оборудование AXIMET — **Рабочие места финишной обработки**
Рабочие места для финишной обработки инструмента.

Подготовка режущей кромки: оборудование AXIMET — **Подготовка режущей кромки**
Оборудование для контролируемой подготовки режущей кромки.

Скругление и полирование кромок: оборудование AXIMET — **Скругление и полирование кромок**
Оборудование для скругления и полирования кромок.

Установка мокрой струйной обработки: оборудование AXIMET — **Установка мокрой струйной обработки**
Оборудование мокрой струйной обработки с рабочей камерой.

Установка мокрой струйной обработки — другой ракурс: оборудование AXIMET — **Установка мокрой струйной обработки — другой ракурс**
Другой ракурс оборудования мокрой струйной обработки.

Оборудование контроля и измерения

8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.

Участок оптического контроля: оборудование AXIMET — **Участок оптического контроля**
Операторы работают на постах оптического контроля.

Измерение профиля инструмента

Экран и оборудование для измерения профиля инструмента.

Измерительные рабочие места: оборудование AXIMET — **Измерительные рабочие места**
Измерительные посты в зоне контроля.

Балансировочный прибор: оборудование AXIMET — **Балансировочный прибор**
Балансировочный прибор для проверки инструмента.

Преднастройка и размерный контроль: оборудование AXIMET — **Преднастройка и размерный контроль**
Пост преднастройки и размерного контроля.

Оптический пресеттер: оборудование AXIMET — **Оптический пресеттер**
Оптический пресеттер для размерной проверки инструмента.

Оптическая инспекция: оборудование AXIMET — **Оптическая инспекция**
Система оптического контроля в измерительной зоне.

Измерительная машина: оборудование AXIMET — **Измерительная машина**
Оператор устанавливает инструмент в закрытую измерительную машину.

Вопросы о продукции

Как подобрать радиусная фреза для жаропрочных сплавов?

Сопоставьте D, угловой R, Lc, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.

Какие серии и исполнения представлены?

На странице приведены серии SGRB: 27 каталожных моделей, число зубьев — 4. Код модели и строку таблицы следует сохранять полностью.

Как выбрать угловой радиус?

Радиус R должен соответствовать переходу на чертеже. Одновременно сравните D, длины, хвостовик, траекторию и допуск готовой детали.

Какие данные о материале нужны?

Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.

Какие данные нужны для запроса цены?

Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «уступы и профили с радиусным переходом» приложите размеры зоны обработки.

Можно ли заменить модель другой с тем же диаметром?

Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.

Запросить предложение: радиусная фреза для жаропрочных сплавов

Отправьте модели, количество, материал, операцию и данные станка для проверки выбора.
