Серия SGB · R081
Сферические фрезы для жаропрочных сплавов
Сравните серии SGB по модели и подтверждённым размерам. Страница предназначена для подбора под контурная обработка жаропрочных сплавов и подготовки промышленного запроса.
- 23 моделей с сохранёнными каталожными обозначениями
- Исполнения с числом зубьев: 2
- Основные параметры выбора: D, шаровой R, Lc, L и d
Подбор: сферическая фреза для жаропрочных сплавов
Сначала определите геометрию и размеры по чертежу детали, затем сравните D, шаровой R, Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.
- Не переносите размеры между сериями и моделями
- Различайте режущую, рабочую и общую длину
- Для заказа указывайте полный код и количество

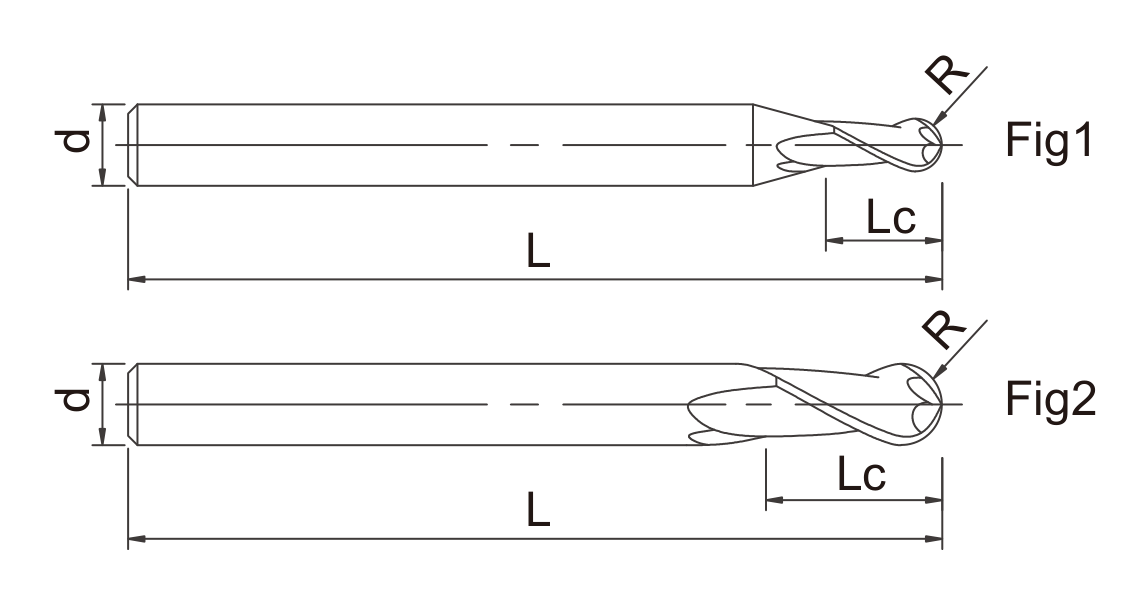

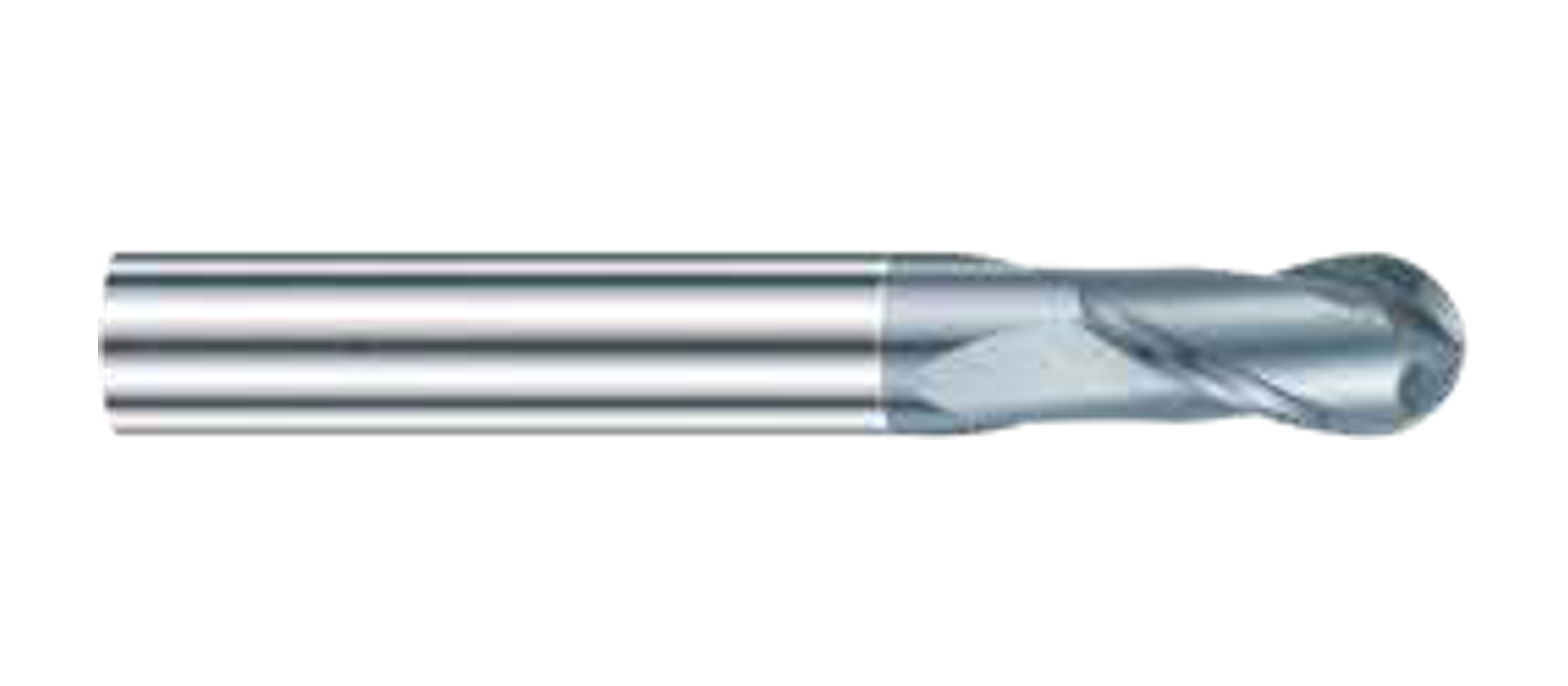

Серии, изображения и размерные чертежи
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
SGB · R081 · 2 ЗУБА
| Модель | Диаметр резания (D, мм) | Радиус сферы (R, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|
| SGB0102A | D1 | R0.5 | 2 | L50 | 4 | 2 |
| SGB0102 | D1 | R0.5 | 2 | L50 | 6 | 2 |
| SGB0152A | D1.5 | R0.75 | 3 | L50 | 4 | 2 |
| SGB0152 | D1.5 | R0.75 | 3 | L50 | 6 | 2 |
| SGB0202A | D2 | R1 | 4 | L50 | 4 | 2 |
| SGB0202 | D2 | R1 | 4 | L50 | 6 | 2 |
| SGB0252A | D2.5 | R1.25 | 5 | L50 | 4 | 2 |
| SGB0252 | D2.5 | R1.25 | 5 | L50 | 6 | 2 |
| SGB0302Z | D3 | R1.5 | 6 | L50 | 3 | 2 |
| SGB0302A | D3 | R1.5 | 6 | L50 | 4 | 2 |
| SGB0302 | D3 | R1.5 | 6 | L50 | 6 | 2 |
| SGB0352A | D3.5 | R1.75 | 8 | L50 | 4 | 2 |
| SGB0352 | D3.5 | R1.75 | 8 | L50 | 6 | 2 |
| SGB0402A | D4 | R2 | 8 | L50 | 4 | 2 |
| SGB0402 | D4 | R2 | 8 | L50 | 6 | 2 |
| SGB0502Z | D5 | R2.5 | 10 | L50 | 5 | 2 |
| SGB0502 | D5 | R2.5 | 10 | L50 | 6 | 2 |
| SGB0602 | D6 | R3 | 12 | L50 | 6 | 2 |
| SGB0802 | D8 | R4 | 16 | L60 | 8 | 2 |
| SGB1002 | D10 | R5 | 20 | L75 | 10 | 2 |
| SGB1202 | D12 | R6 | 24 | L75 | 12 | 2 |
| SGB1602 | D16 | R8 | 32 | L100 | 16 | 2 |
| SGB2002 | D20 | R10 | 40 | L100 | 20 | 2 |
