Радиусные фрезы с длинным хвостовиком

Радиусные фрезы с длинным хвостовиком: геометрия инструмента

Подбор: радиусная фреза с длинным хвостовиком

Сначала определите геометрию и размеры по чертежу детали, затем сравните D, R, Lc, L1, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.

Не переносите размеры между сериями и моделями
Различайте режущую, рабочую и общую длину
Для заказа указывайте полный код и количество

Серии, изображения и размерные чертежи

Серия NRBH NRBI · R013

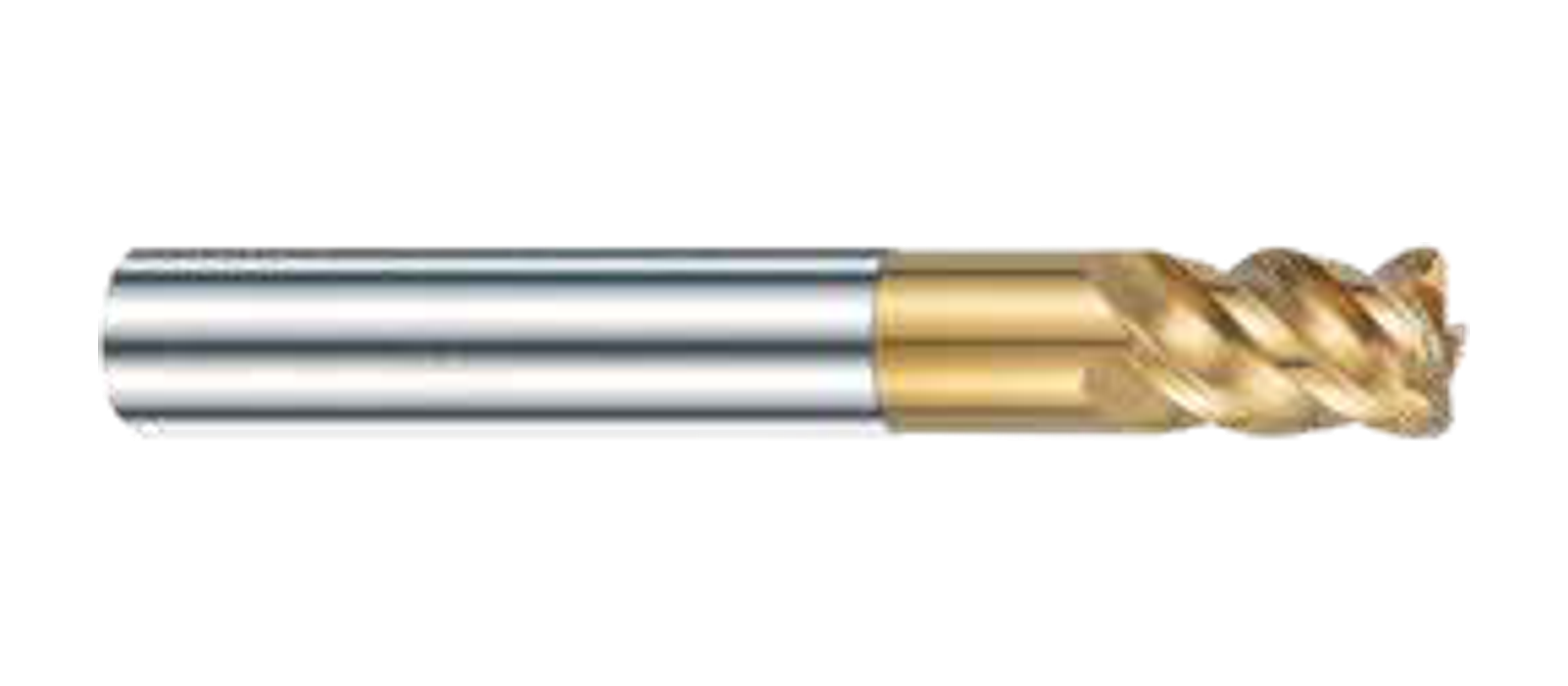

Радиусные фрезы с длинным хвостовиком, серия NRBH NRBI: внешний вид — Внешний вид · серия NRBH NRBI · R013

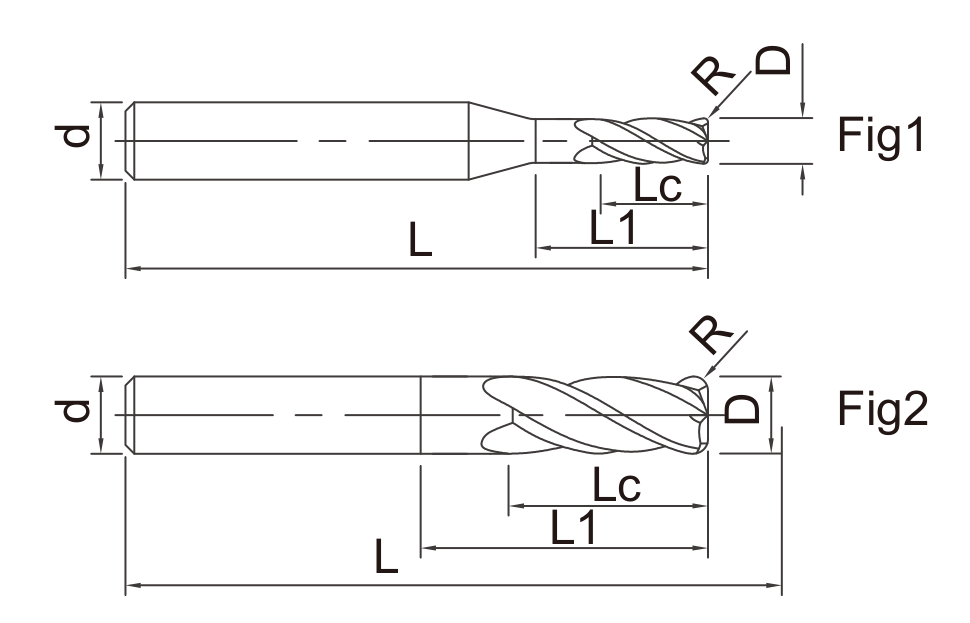

Радиусные фрезы с длинным хвостовиком, серия NRBH NRBI: размерный чертёж — Размерный чертёж · серия NRBH NRBI · R013

Серия HRBH HRBI · R028

Радиусные фрезы с длинным хвостовиком, серия HRBH HRBI: внешний вид — Внешний вид · серия HRBH HRBI · R028

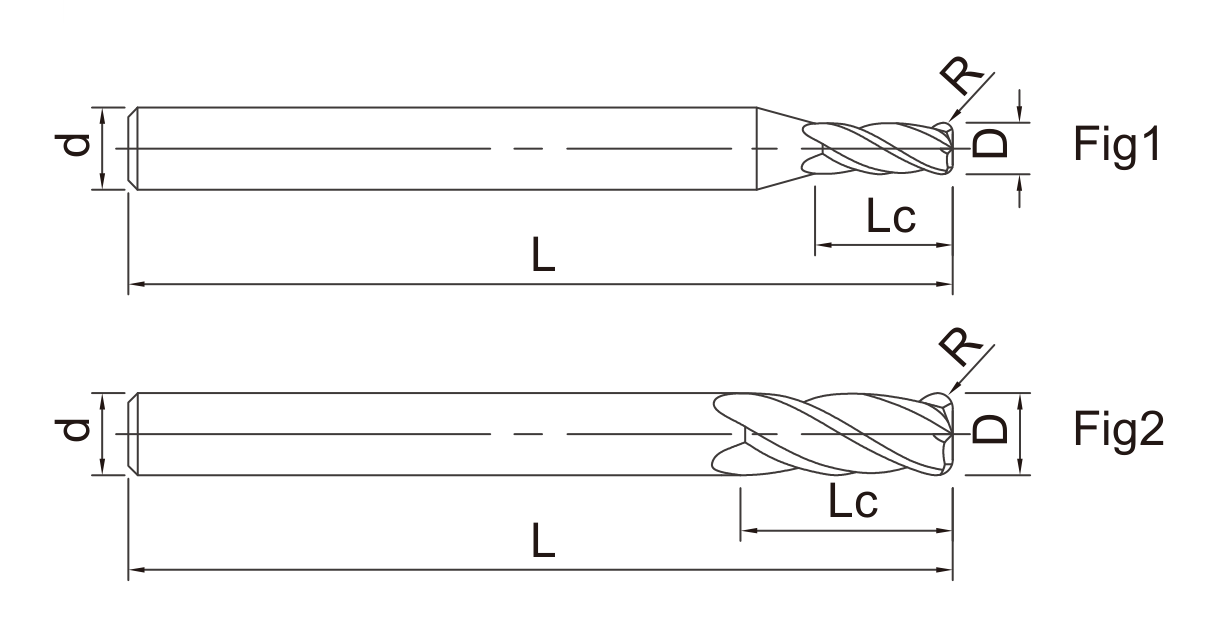

Радиусные фрезы с длинным хвостовиком, серия HRBH HRBI: размерный чертёж — Размерный чертёж · серия HRBH HRBI · R028

Серия HRBJ · R029

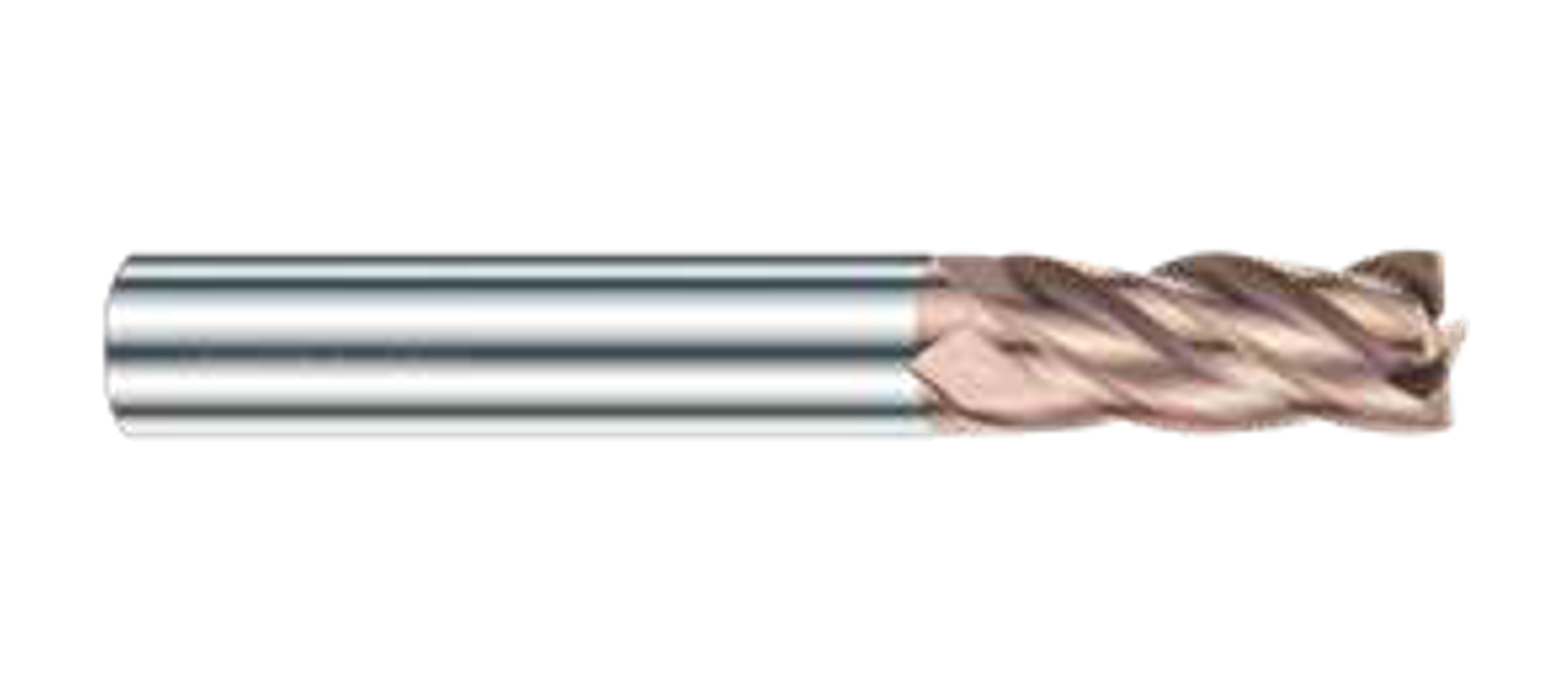

Радиусные фрезы с длинным хвостовиком, серия HRBJ: внешний вид — Внешний вид · серия HRBJ · R029

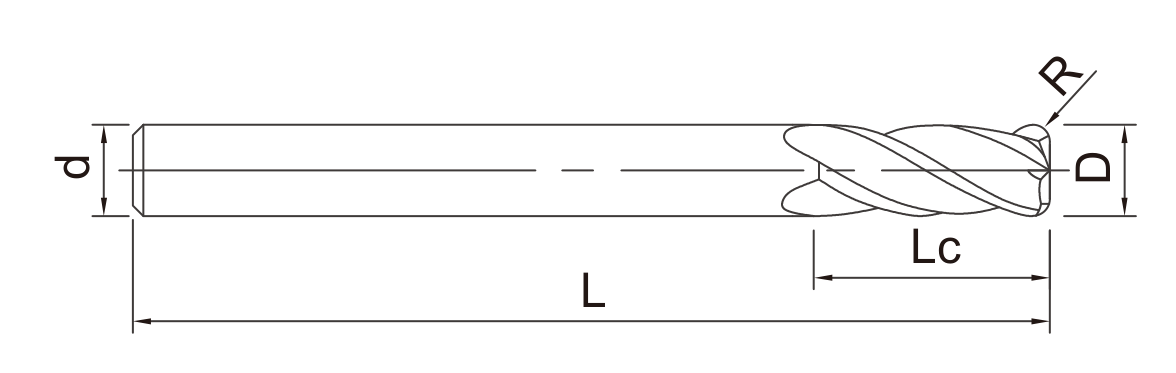

Радиусные фрезы с длинным хвостовиком, серия HRBJ: размерный чертёж — Размерный чертёж · серия HRBJ · R029

Серия HRBXH HRBXI · R031

Радиусные фрезы с длинным хвостовиком, серия HRBXH HRBXI: внешний вид — Внешний вид · серия HRBXH HRBXI · R031

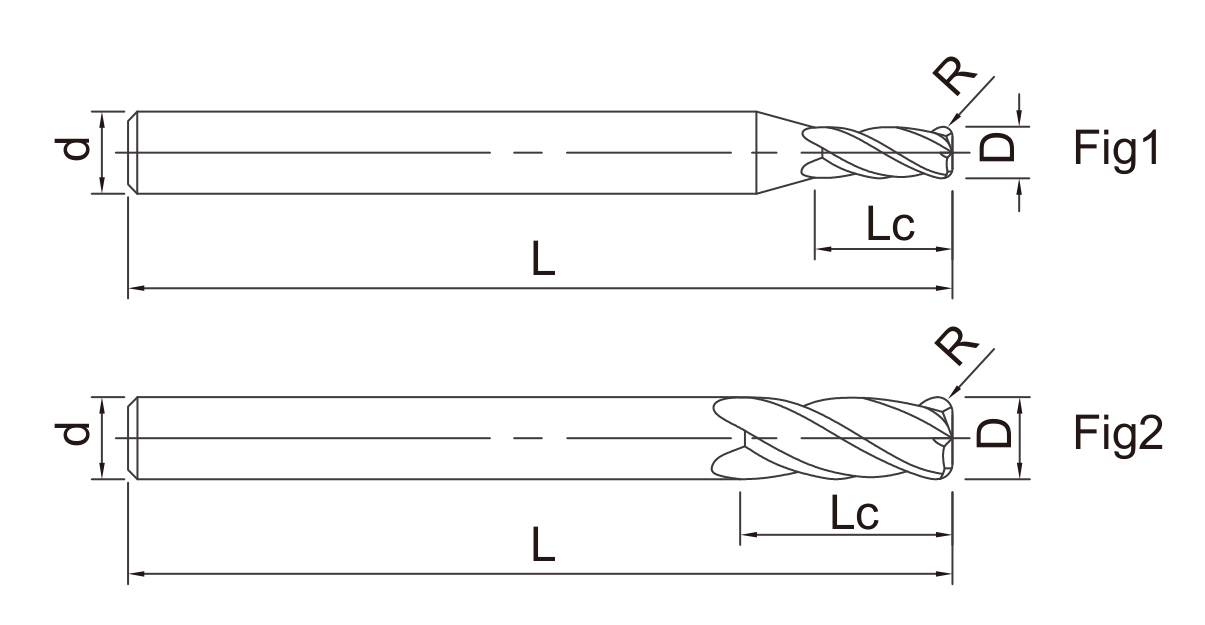

Радиусные фрезы с длинным хвостовиком, серия HRBXH HRBXI: размерный чертёж — Размерный чертёж · серия HRBXH HRBXI · R031

Серия HRBXJ · R032

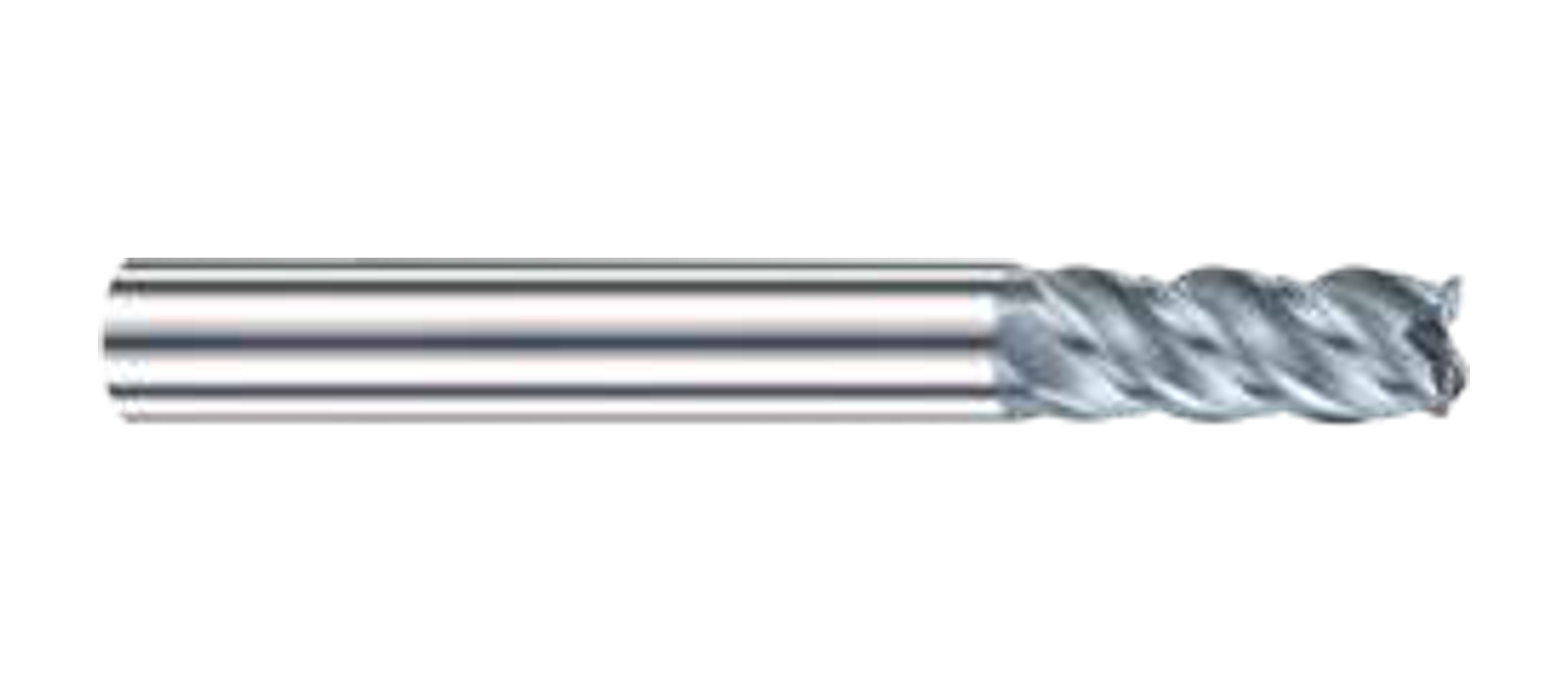

Радиусные фрезы с длинным хвостовиком, серия HRBXJ: внешний вид — Внешний вид · серия HRBXJ · R032

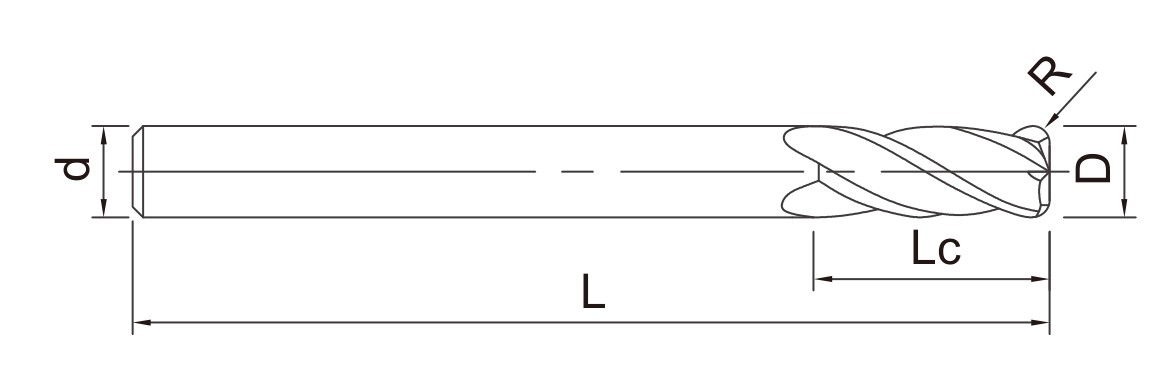

Радиусные фрезы с длинным хвостовиком, серия HRBXJ: размерный чертёж — Размерный чертёж · серия HRBXJ · R032

Серия DRAH DRAI · R049

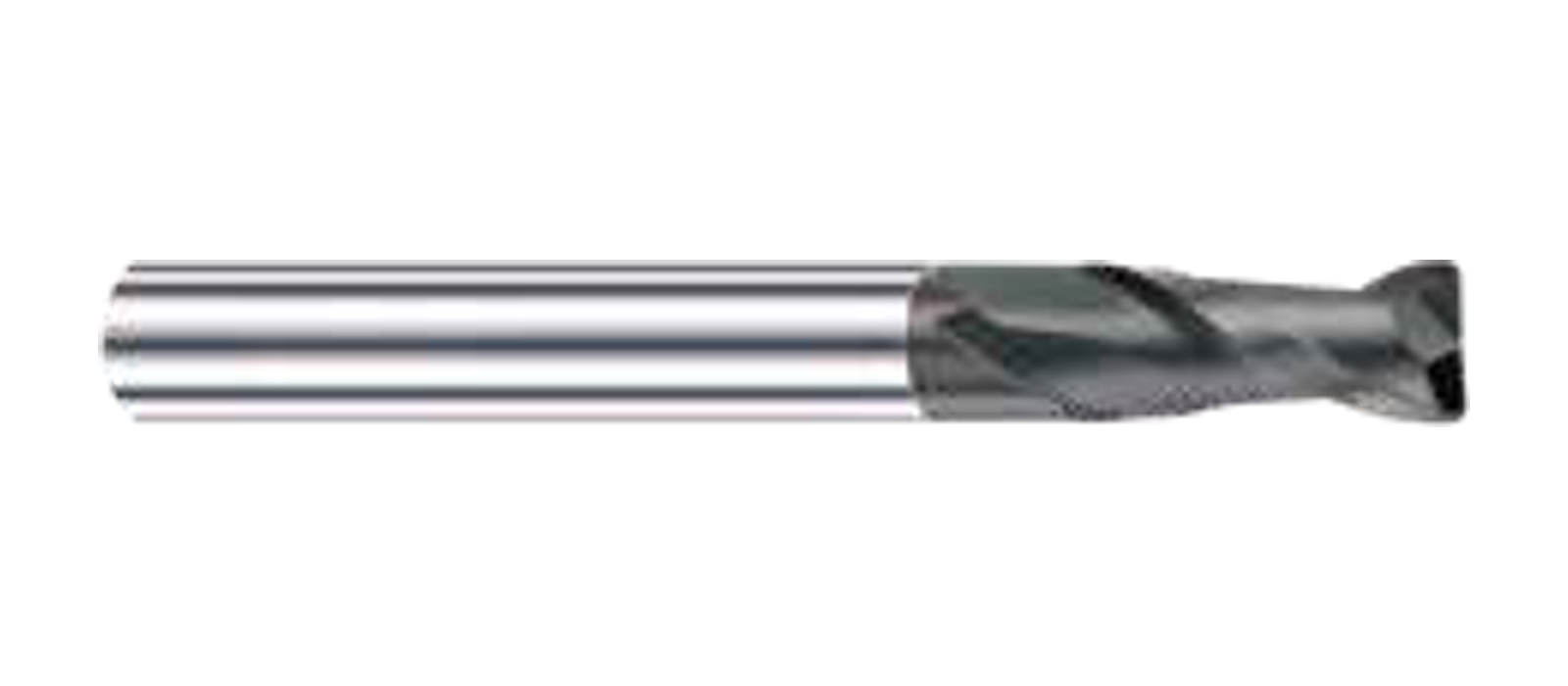

Радиусные фрезы с длинным хвостовиком, серия DRAH DRAI: внешний вид — Внешний вид · серия DRAH DRAI · R049

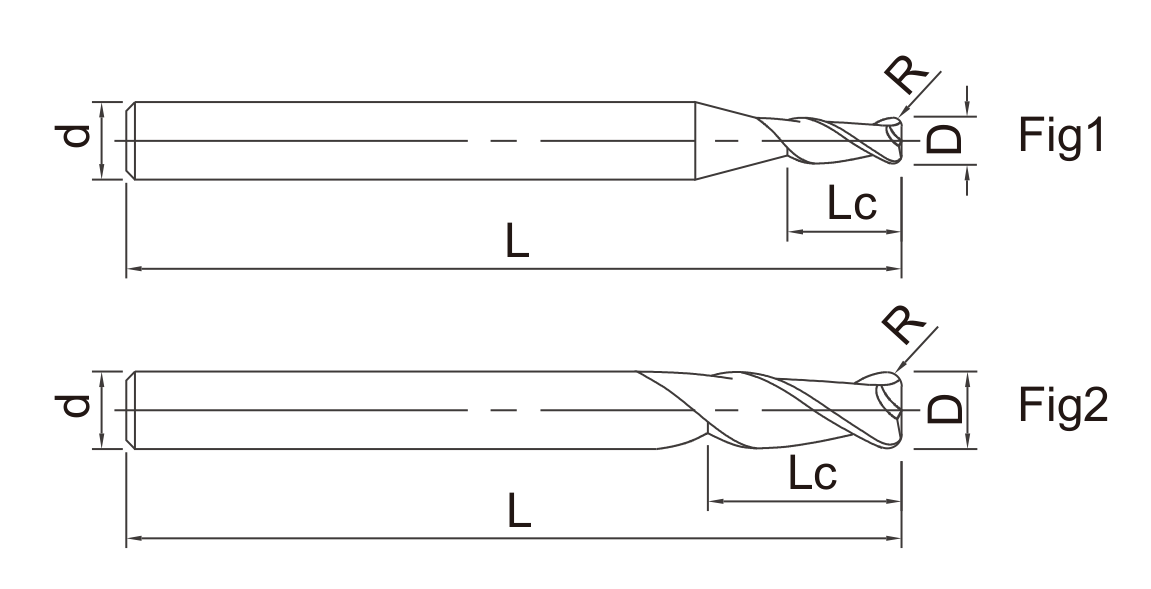

Радиусные фрезы с длинным хвостовиком, серия DRAH DRAI: размерный чертёж — Размерный чертёж · серия DRAH DRAI · R049

Серия DRAJ · R050

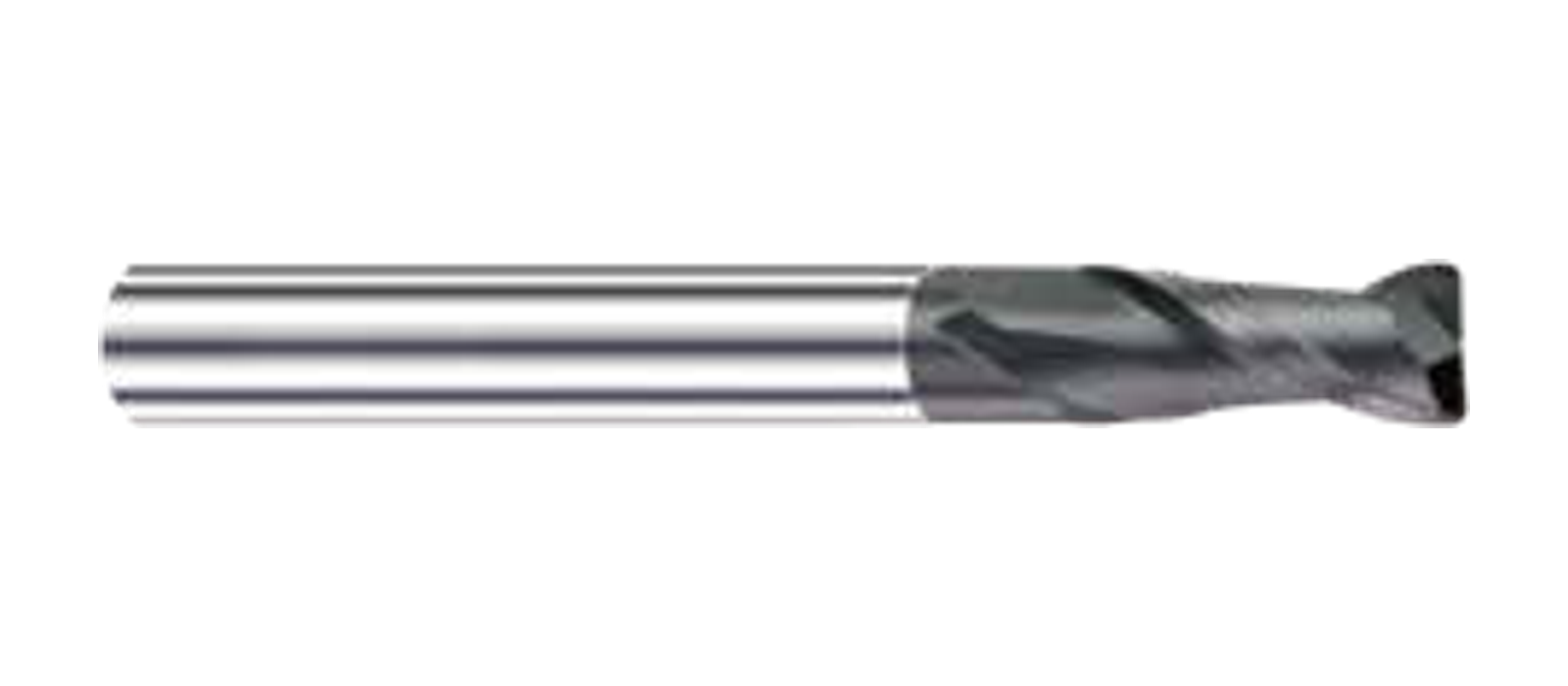

Радиусные фрезы с длинным хвостовиком, серия DRAJ: внешний вид — Внешний вид · серия DRAJ · R050

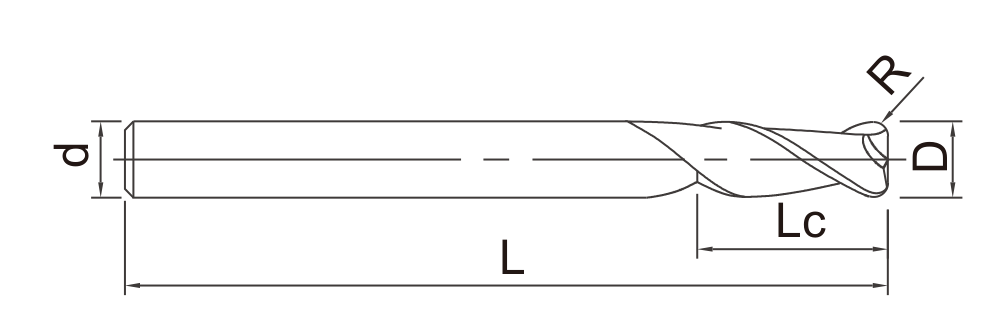

Радиусные фрезы с длинным хвостовиком, серия DRAJ: размерный чертёж — Размерный чертёж · серия DRAJ · R050

Серия DRBH DRBI · R052

Радиусные фрезы с длинным хвостовиком, серия DRBH DRBI: внешний вид — Внешний вид · серия DRBH DRBI · R052

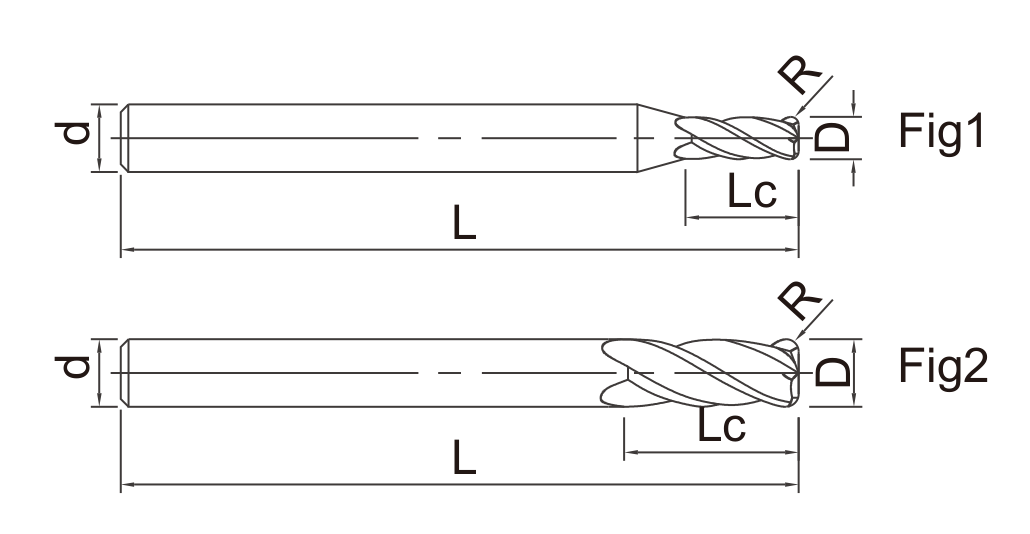

Радиусные фрезы с длинным хвостовиком, серия DRBH DRBI: размерный чертёж — Размерный чертёж · серия DRBH DRBI · R052

Серия DRBJ · R053

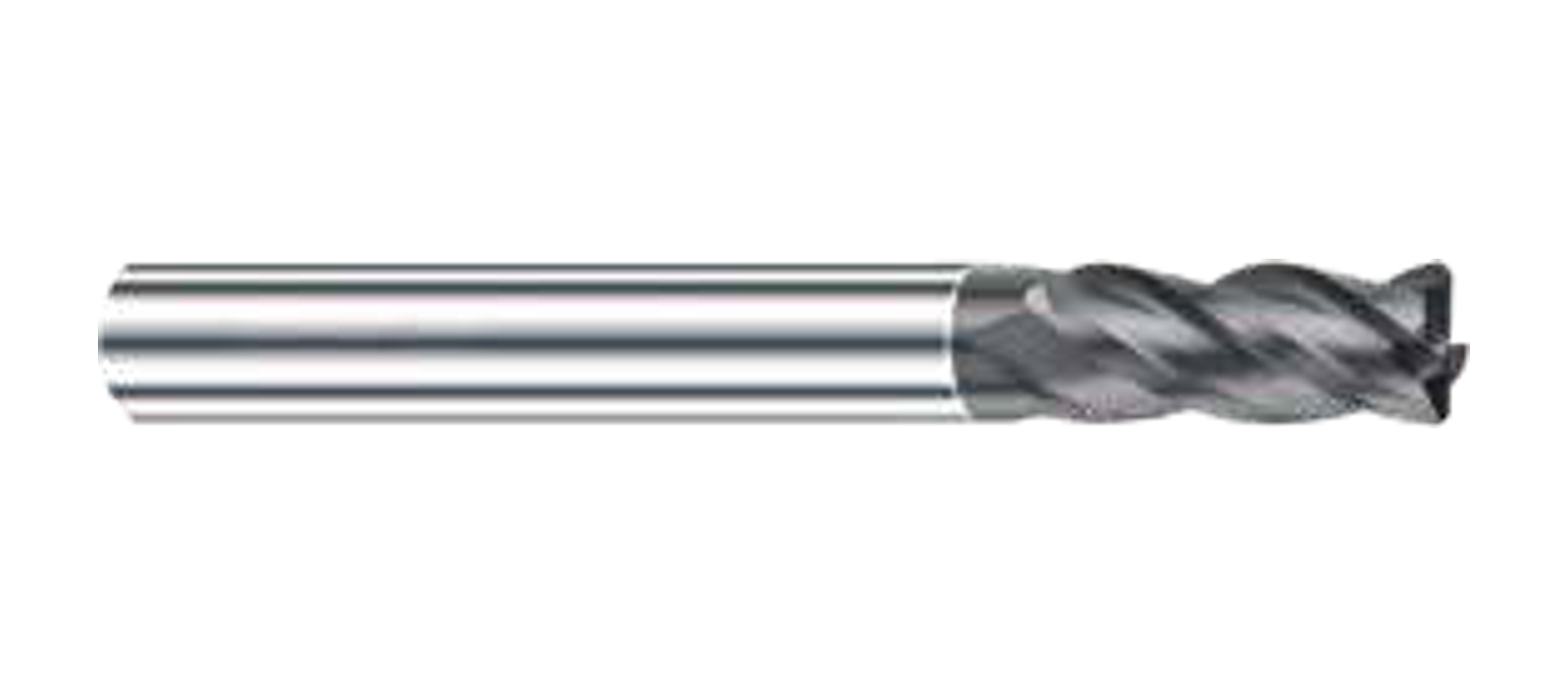

Радиусные фрезы с длинным хвостовиком, серия DRBJ: внешний вид — Внешний вид · серия DRBJ · R053

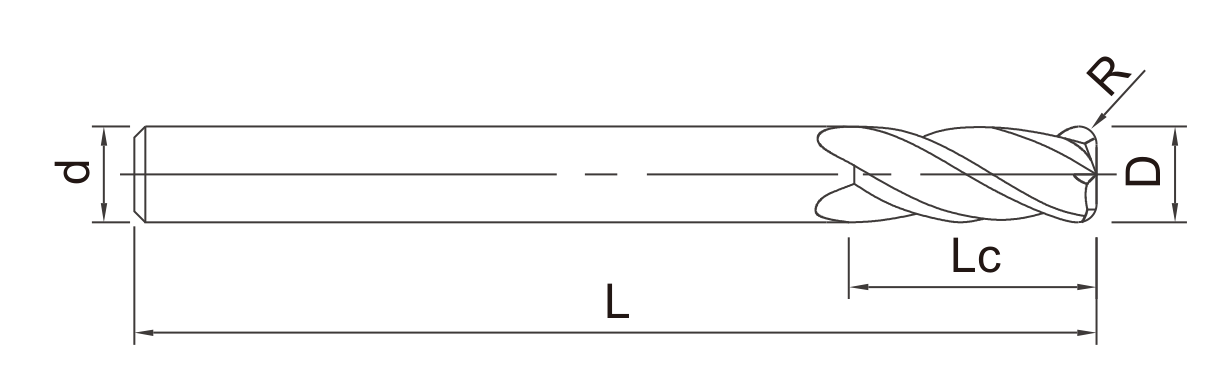

Радиусные фрезы с длинным хвостовиком, серия DRBJ: размерный чертёж — Размерный чертёж · серия DRBJ · R053

Характеристики по моделям

Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.

NRBH NRBI · R013 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Рабочая длина (L1, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
NRBH0402A	D4	R0.2	8	12	L75	4	4
NRBH0402	D4	R0.2	8	12	L75	6	4
NRBH0405A	D4	R0.5	8	12	L75	4	4
NRBH0405	D4	R0.5	8	12	L75	6	4
NRBH0602	D6	R0.2	12	20	L75	6	4
NRBH0605	D6	R0.5	12	20	L75	6	4
NRBH0610	D6	R1	12	20	L75	6	4
NRBH0802	D8	R0.2	12	24	L75	8	4
NRBH0805	D8	R0.5	12	24	L75	8	4
NRBH0810	D8	R1	12	24	L75	8	4
NRBI0602	D6	R0.2	12	20	L100	6	4
NRBI0605	D6	R0.5	12	20	L100	6	4
NRBI0610	D6	R1	12	20	L100	6	4
NRBI0802	D8	R0.2	16	24	L100	8	4
NRBI0805	D8	R0.5	16	24	L100	8	4
NRBI0810	D8	R1	16	24	L100	8	4
NRBI1002	D10	R0.2	20	30	L100	10	4
NRBI1005	D10	R0.5	20	30	L100	10	4
NRBI1010	D10	R1	20	30	L100	10	4
NRBI1205	D12	R0.5	24	36	L100	12	4
NRBI1210	D12	R1	24	36	L100	12	4

HRBH HRBI · R028 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
HRBH0402A	D4	R0.2	10	L75	4	4
HRBH0402	D4	R0.2	10	L75	6	4
HRBH0405A	D4	R0.5	10	L75	4	4
HRBH0405	D4	R0.5	10	L75	6	4
HRBH0505Z	D5	R0.5	13	L75	5	4
HRBH0505	D5	R0.5	13	L75	6	4
HRBH0510Z	D5	R1	13	L75	5	4
HRBH0510	D5	R1	13	L75	6	4
HRBH0602	D6	R0.2	16	L75	6	4
HRBH0603	D6	R0.3	16	L75	6	4
HRBH0605	D6	R0.5	16	L75	6	4
HRBH0610	D6	R1	16	L75	6	4
HRBH0802	D8	R0.2	20	L75	8	4
HRBH0803	D8	R0.3	20	L75	8	4
HRBH0805	D8	R0.5	20	L75	8	4
HRBH0810	D8	R1	20	L75	8	4
HRBI0602	D6	R0.2	16	L100	6	4
HRBI0605	D6	R0.5	16	L100	6	4
HRBI0610	D6	R1	16	L100	6	4
HRBI0802	D8	R0.2	20	L100	8	4
HRBI0803	D8	R0.3	20	L100	8	4
HRBI0805	D8	R0.5	20	L100	8	4
HRBI0810	D8	R1	20	L100	8	4
HRBI0820	D8	R2	20	L100	8	4
HRBI1002	D10	R0.2	25	L100	10	4
HRBI1003	D10	R0.3	25	L100	10	4
HRBI1005	D10	R0.5	25	L100	10	4
HRBI1010	D10	R1	25	L100	10	4
HRBI1020	D10	R2	25	L100	10	4
HRBI1030	D10	R3	25	L100	10	4
HRBI1205	D12	R0.5	30	L100	12	4
HRBI1210	D12	R1	30	L100	12	4
HRBI1220	D12	R2	30	L100	12	4
HRBI1230	D12	R3	30	L100	12	4

HRBJ · R029 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
HRBJ0602	D6	R0.2	16	L150	6	4
HRBJ0603	D6	R0.3	16	L150	6	4
HRBJ0605	D6	R0.5	16	L150	6	4
HRBJ0610	D6	R1	16	L150	6	4
HRBJ0802	D8	R0.2	20	L150	8	4
HRBJ0803	D8	R0.3	20	L150	8	4
HRBJ0805	D8	R0.5	20	L150	8	4
HRBJ0810	D8	R1	20	L150	8	4
HRBJ1002	D10	R0.2	25	L150	10	4
HRBJ1003	D10	R0.3	25	L150	10	4
HRBJ1005	D10	R0.5	25	L150	10	4
HRBJ1010	D10	R1	25	L150	10	4
HRBJ1020	D10	R2	25	L150	10	4
HRBJ1030	D10	R3	25	L150	10	4
HRBJ1205	D12	R0.5	30	L150	12	4
HRBJ1210	D12	R1	30	L150	12	4
HRBJ1220	D12	R2	30	L150	12	4
HRBJ1230	D12	R3	30	L150	12	4
HRBJ1610	D16	R1	45	L150	16	4
HRBJ1620	D16	R2	45	L150	16	4
HRBJ1630	D16	R3	45	L150	16	4
HRBJ2010	D20	R1	50	L150	20	4
HRBJ2020	D20	R2	50	L150	20	4
HRBJ2030	D20	R3	50	L150	20	4

HRBXH HRBXI · R031 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
HRBXH0402A	D4	R0.2	10	L75	4	4
HRBXH0402	D4	R0.2	10	L75	6	4
HRBXH0405A	D4	R0.5	10	L75	4	4
HRBXH0405	D4	R0.5	10	L75	6	4
HRBXH0505Z	D5	R0.5	13	L75	5	4
HRBXH0505	D5	R0.5	13	L75	6	4
HRBXH0510Z	D5	R1	13	L75	5	4
HRBXH0510	D5	R1	13	L75	6	4
HRBXH0602	D6	R0.2	16	L75	6	4
HRBXH0603	D6	R0.3	16	L75	6	4
HRBXH0605	D6	R0.5	16	L75	6	4
HRBXH0610	D6	R1	16	L75	6	4
HRBXH0802	D8	R0.2	20	L75	8	4
HRBXH0803	D8	R0.3	20	L75	8	4
HRBXH0805	D8	R0.5	20	L75	8	4
HRBXH0810	D8	R1	20	L75	8	4
HRBXI0602	D6	R0.2	16	L100	6	4
HRBXI0605	D6	R0.5	16	L100	6	4
HRBXI0610	D6	R1	16	L100	6	4
HRBXI0802	D8	R0.2	20	L100	8	4
HRBXI0803	D8	R0.3	20	L100	8	4
HRBXI0805	D8	R0.5	20	L100	8	4
HRBXI0810	D8	R1	20	L100	8	4
HRBXI0820	D8	R2	20	L100	8	4
HRBXI1002	D10	R0.2	25	L100	10	4
HRBXI1003	D10	R0.3	25	L100	10	4
HRBXI1005	D10	R0.5	25	L100	10	4
HRBXI1010	D10	R1	25	L100	10	4
HRBXI1020	D10	R2	25	L100	10	4
HRBXI1030	D10	R3	25	L100	10	4
HRBXI1205	D12	R0.5	30	L100	12	4
HRBXI1210	D12	R1	30	L100	12	4
HRBXI1220	D12	R2	30	L100	12	4
HRBXI1230	D12	R3	30	L100	12	4

HRBXJ · R032 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
HRBXJ0602	D6	R0.2	16	L150	6	4
HRBXJ0603	D6	R0.3	16	L150	6	4
HRBXJ0605	D6	R0.5	16	L150	6	4
HRBXJ0610	D6	R1	16	L150	6	4
HRBXJ0802	D8	R0.2	20	L150	8	4
HRBXJ0803	D8	R0.3	20	L150	8	4
HRBXJ0805	D8	R0.5	20	L150	8	4
HRBXJ0810	D8	R1	20	L150	8	4
HRBXJ1002	D10	R0.2	25	L150	10	4
HRBXJ1003	D10	R0.3	25	L150	10	4
HRBXJ1005	D10	R0.5	25	L150	10	4
HRBXJ1010	D10	R1	25	L150	10	4
HRBXJ1020	D10	R2	25	L150	10	4
HRBXJ1030	D10	R3	25	L150	10	4
HRBXJ1205	D12	R0.5	30	L150	12	4
HRBXJ1210	D12	R1	30	L150	12	4
HRBXJ1220	D12	R2	30	L150	12	4
HRBXJ1230	D12	R3	30	L150	12	4

DRAH DRAI · R049 · 2 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
DRAH0402A	D4	R0.2	10	L75	4	2
DRAH0402	D4	R0.2	10	L75	6	2
DRAH0405A	D4	R0.5	10	L75	4	2
DRAH0405	D4	R0.5	10	L75	6	2
DRAH0505Z	D5	R0.5	13	L75	5	2
DRAH0505	D5	R0.5	13	L75	6	2
DRAH0510Z	D5	R1	13	L75	5	2
DRAH0510	D5	R1	13	L75	6	2
DRAH0602	D6	R0.2	16	L75	6	2
DRAH0603	D6	R0.3	16	L75	6	2
DRAH0605	D6	R0.5	16	L75	6	2
DRAH0610	D6	R1	16	L75	6	2
DRAH0802	D8	R0.2	20	L75	8	2
DRAH0803	D8	R0.3	20	L75	8	2
DRAH0805	D8	R0.5	20	L75	8	2
DRAH0810	D8	R1	20	L75	8	2
DRAI0602	D6	R0.2	16	L100	6	2
DRAI0605	D6	R0.5	16	L100	6	2
DRAI0610	D6	R1	16	L100	6	2
DRAI0802	D8	R0.2	20	L100	8	2
DRAI0803	D8	R0.3	20	L100	8	2
DRAI0805	D8	R0.5	20	L100	8	2
DRAI0810	D8	R1	20	L100	8	2
DRAI0820	D8	R2	20	L100	8	2
DRAI1002	D10	R0.2	25	L100	10	2
DRAI1003	D10	R0.3	25	L100	10	2
DRAI1005	D10	R0.5	25	L100	10	2
DRAI1010	D10	R1	25	L100	10	2
DRAI1020	D10	R2	25	L100	10	2
DRAI1030	D10	R3	25	L100	10	2
DRAI1205	D12	R0.5	30	L100	12	2
DRAI1210	D12	R1	30	L100	12	2
DRAI1220	D12	R2	30	L100	12	2
DRAI1230	D12	R3	30	L100	12	2

DRAJ · R050 · 2 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
DRAJ0602	D6	R0.2	16	L150	6	2
DRAJ0603	D6	R0.3	16	L150	6	2
DRAJ0605	D6	R0.5	16	L150	6	2
DRAJ0610	D6	R1	16	L150	6	2
DRAJ0802	D8	R0.2	20	L150	8	2
DRAJ0803	D8	R0.3	20	L150	8	2
DRAJ0805	D8	R0.5	20	L150	8	2
DRAJ0810	D8	R1	20	L150	8	2
DRAJ1002	D10	R0.2	25	L150	10	2
DRAJ1003	D10	R0.3	25	L150	10	2
DRAJ1005	D10	R0.5	25	L150	10	2
DRAJ1010	D10	R1	25	L150	10	2
DRAJ1020	D10	R2	25	L150	10	2
DRAJ1030	D10	R3	25	L150	10	2
DRAJ1205	D12	R0.5	30	L150	12	2
DRAJ1210	D12	R1	30	L150	12	2
DRAJ1220	D12	R2	30	L150	12	2
DRAJ1230	D12	R3	30	L150	12	2
DRAJ1610	D16	R1	45	L150	16	2
DRAJ1620	D16	R2	45	L150	16	2
DRAJ1630	D16	R3	45	L150	16	2
DRAJ2010	D20	R1	50	L150	20	2
DRAJ2020	D20	R2	50	L150	20	2
DRAJ2030	D20	R3	50	L150	20	2

DRBH DRBI · R052 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
DRBH0402A	D4	R0.2	10	L75	4	4
DRBH0402	D4	R0.2	10	L75	6	4
DRBH0405A	D4	R0.5	10	L75	4	4
DRBH0405	D4	R0.5	10	L75	6	4
DRBH0505Z	D5	R0.5	13	L75	5	4
DRBH0505	D5	R0.5	13	L75	6	4
DRBH0510Z	D5	R1	13	L75	5	4
DRBH0510	D5	R1	13	L75	6	4
DRBH0602	D6	R0.2	16	L75	6	4
DRBH0603	D6	R0.3	16	L75	6	4
DRBH0605	D6	R0.5	16	L75	6	4
DRBH0610	D6	R1	16	L75	6	4
DRBH0802	D8	R0.2	20	L75	8	4
DRBH0803	D8	R0.3	20	L75	8	4
DRBH0805	D8	R0.5	20	L75	8	4
DRBH0810	D8	R1	20	L75	8	4
DRBI0405A	D4	R0.5	10	L100	4	4
DRBI0602	D6	R0.2	16	L100	6	4
DRBI0605	D6	R0.5	16	L100	6	4
DRBI0610	D6	R1	16	L100	6	4
DRBI0802	D8	R0.2	20	L100	8	4
DRBI0803	D8	R0.3	20	L100	8	4
DRBI0805	D8	R0.5	20	L100	8	4
DRBI0810	D8	R1	20	L100	8	4
DRBI0820	D8	R2	20	L100	8	4
DRBI1002	D10	R0.2	25	L100	10	4
DRBI1003	D10	R0.3	25	L100	10	4
DRBI1005	D10	R0.5	25	L100	10	4
DRBI1010	D10	R1	25	L100	10	4
DRBI1020	D10	R2	25	L100	10	4
DRBI1030	D10	R3	25	L100	10	4
DRBI1205	D12	R0.5	30	L100	12	4
DRBI1210	D12	R1	30	L100	12	4
DRBI1220	D12	R2	30	L100	12	4
DRBI1230	D12	R3	30	L100	12	4

DRBJ · R053 · 4 ЗУБА

Модель	Диаметр резания (D, мм)	Угловой радиус (R, мм)	Длина режущей части (Lc, мм)	Общая длина (L, мм)	Диаметр хвостовика (d, мм)	Число зубьев (F)
DRBJ0602	D6	R0.2	16	L150	6	4
DRBJ0603	D6	R0.3	16	L150	6	4
DRBJ0605	D6	R0.5	16	L150	6	4
DRBJ0610	D6	R1	16	L150	6	4
DRBJ0802	D8	R0.2	20	L150	8	4
DRBJ0803	D8	R0.3	20	L150	8	4
DRBJ0805	D8	R0.5	20	L150	8	4
DRBJ0810	D8	R1	20	L150	8	4
DRBJ1002	D10	R0.2	25	L150	10	4
DRBJ1003	D10	R0.3	25	L150	10	4
DRBJ1005	D10	R0.5	25	L150	10	4
DRBJ1010	D10	R1	25	L150	10	4
DRBJ1020	D10	R2	25	L150	10	4
DRBJ1030	D10	R3	25	L150	10	4
DRBJ1205	D12	R0.5	30	L150	12	4
DRBJ1210	D12	R1	30	L150	12	4
DRBJ1220	D12	R2	30	L150	12	4
DRBJ1230	D12	R3	30	L150	12	4
DRBJ1610	D16	R1	45	L150	16	4
DRBJ1620	D16	R2	45	L150	16	4
DRBJ1630	D16	R3	45	L150	16	4
DRBJ2010	D20	R1	50	L150	20	4
DRBJ2020	D20	R2	50	L150	20	4
DRBJ2030	D20	R3	50	L150	20	4

Применение, подбор и данные для заказа

Сравнение серий и размеров

Серии NRBH/NRBI, HRBH/HRBI/HRBJ, HRBXH/HRBXI/HRBXJ, DRAH/DRAI/DRAJ, DRBH/DRBI/DRBJ нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.

Условия применения

Для задачи «уступы, карманы и удалённые зоны» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.

Закупка и повторный заказ

Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.

Документированное производственное оборудование

15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.

Закрытая зона шлифования на станке с ЧПУ: оборудование AXIMET — **Закрытая зона шлифования на станке с ЧПУ**
Закрытая рабочая зона шлифовального оборудования с ЧПУ.

Линия ультразвуковой очистки: оборудование AXIMET — **Линия ультразвуковой очистки**
Линия ультразвуковой очистки с технологическими корзинами.

Шлифовальный станок с ЧПУ: оборудование AXIMET — **Шлифовальный станок с ЧПУ**
Шлифовальное оборудование с закрытой рабочей зоной.

Инструментальный шлифовальный станок: оборудование AXIMET — **Инструментальный шлифовальный станок**
Инструментальный шлифовальный станок в производственной зоне.

Автоматизированная шлифовальная ячейка: оборудование AXIMET — **Автоматизированная шлифовальная ячейка**
Автоматизированная шлифовальная ячейка с защитным ограждением.

Автоматизированное шлифовальное оборудование: оборудование AXIMET — **Автоматизированное шлифовальное оборудование**
Автоматизированное шлифовальное оборудование в цехе.

Ряд шлифовальных станков с ЧПУ: оборудование AXIMET — **Ряд шлифовальных станков с ЧПУ**
Ряд шлифовальных станков с ЧПУ в производственной зоне.

Оборудование для нанесения покрытия: оборудование AXIMET — **Оборудование для нанесения покрытия**
Установка нанесения покрытия в технологической зоне.

Камера и панель установки покрытия: оборудование AXIMET — **Камера и панель установки покрытия**
Камера и органы управления установки нанесения покрытия.

Станция лазерной маркировки: оборудование AXIMET — **Станция лазерной маркировки**
Оператор работает у закрытой станции лазерной маркировки.

Рабочие места финишной обработки: оборудование AXIMET — **Рабочие места финишной обработки**
Рабочие места для финишной обработки инструмента.

Подготовка режущей кромки: оборудование AXIMET — **Подготовка режущей кромки**
Оборудование для контролируемой подготовки режущей кромки.

Скругление и полирование кромок: оборудование AXIMET — **Скругление и полирование кромок**
Оборудование для скругления и полирования кромок.

Установка мокрой струйной обработки: оборудование AXIMET — **Установка мокрой струйной обработки**
Оборудование мокрой струйной обработки с рабочей камерой.

Установка мокрой струйной обработки — другой ракурс: оборудование AXIMET — **Установка мокрой струйной обработки — другой ракурс**
Другой ракурс оборудования мокрой струйной обработки.

Оборудование контроля и измерения

8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.

Участок оптического контроля: оборудование AXIMET — **Участок оптического контроля**
Операторы работают на постах оптического контроля.

Измерение профиля инструмента

Экран и оборудование для измерения профиля инструмента.

Измерительные рабочие места: оборудование AXIMET — **Измерительные рабочие места**
Измерительные посты в зоне контроля.

Балансировочный прибор: оборудование AXIMET — **Балансировочный прибор**
Балансировочный прибор для проверки инструмента.

Преднастройка и размерный контроль: оборудование AXIMET — **Преднастройка и размерный контроль**
Пост преднастройки и размерного контроля.

Оптический пресеттер: оборудование AXIMET — **Оптический пресеттер**
Оптический пресеттер для размерной проверки инструмента.

Оптическая инспекция: оборудование AXIMET — **Оптическая инспекция**
Система оптического контроля в измерительной зоне.

Измерительная машина: оборудование AXIMET — **Измерительная машина**
Оператор устанавливает инструмент в закрытую измерительную машину.

Вопросы о продукции

Как подобрать радиусная фреза с длинным хвостовиком?

Сопоставьте D, R, Lc, L1, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.

Какие серии и исполнения представлены?

На странице приведены серии NRBH/NRBI, HRBH/HRBI/HRBJ, HRBXH/HRBXI/HRBXJ, DRAH/DRAI/DRAJ, DRBH/DRBI/DRBJ: 248 каталожных моделей, число зубьев — 2 и 4. Код модели и строку таблицы следует сохранять полностью.

Как выбрать угловой радиус?

Радиус R должен соответствовать переходу на чертеже. Одновременно сравните D, длины, хвостовик, траекторию и допуск готовой детали.

Какие данные о материале нужны?

Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.

Какие данные нужны для запроса цены?

Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «уступы, карманы и удалённые зоны» приложите размеры зоны обработки.

Можно ли заменить модель другой с тем же диаметром?

Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.

Запросить предложение: радиусная фреза с длинным хвостовиком

Отправьте модели, количество, материал, операцию и данные станка для проверки выбора.

Все твердосплавные режущие инструменты →
