Серия HBH HBI HBJ · R023
Сферические фрезы с длинным хвостовиком
Сравните серии HBH/HBI/HBJ, HBXH/HBXI/HBXJ, DBH/DBI/DBJ по модели и подтверждённым размерам. Страница предназначена для подбора под контурная обработка и 3D-поверхности и подготовки промышленного запроса.
- 92 моделей с сохранёнными каталожными обозначениями
- Исполнения с числом зубьев: 2
- Основные параметры выбора: D, R, Lc, L1, L и d
Подбор: сферическая фреза с длинным хвостовиком
Сначала определите геометрию и размеры по чертежу детали, затем сравните D, R, Lc, L1, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.
- Не переносите размеры между сериями и моделями
- Различайте режущую, рабочую и общую длину
- Для заказа указывайте полный код и количество

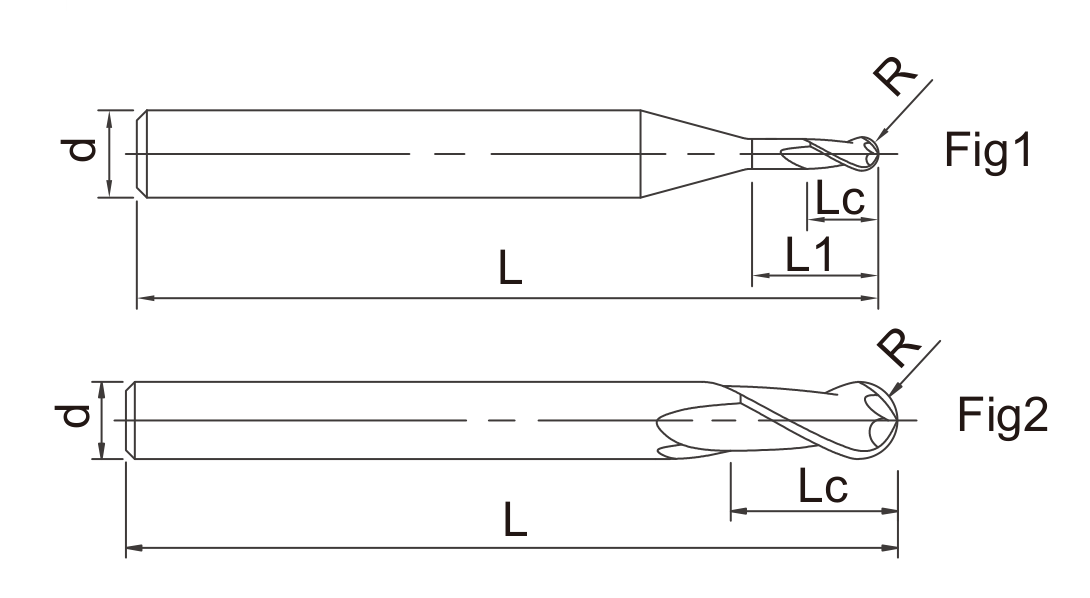

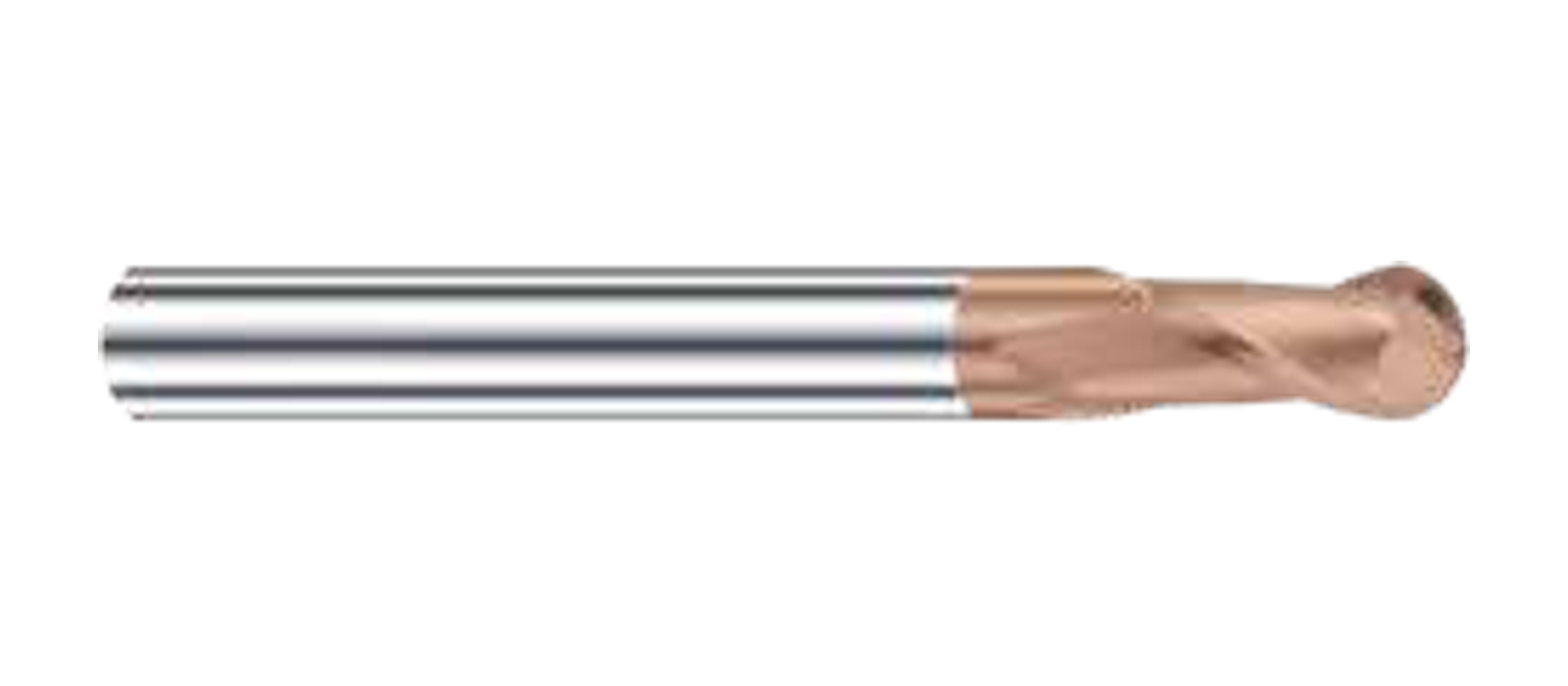

Серии, изображения и размерные чертежи

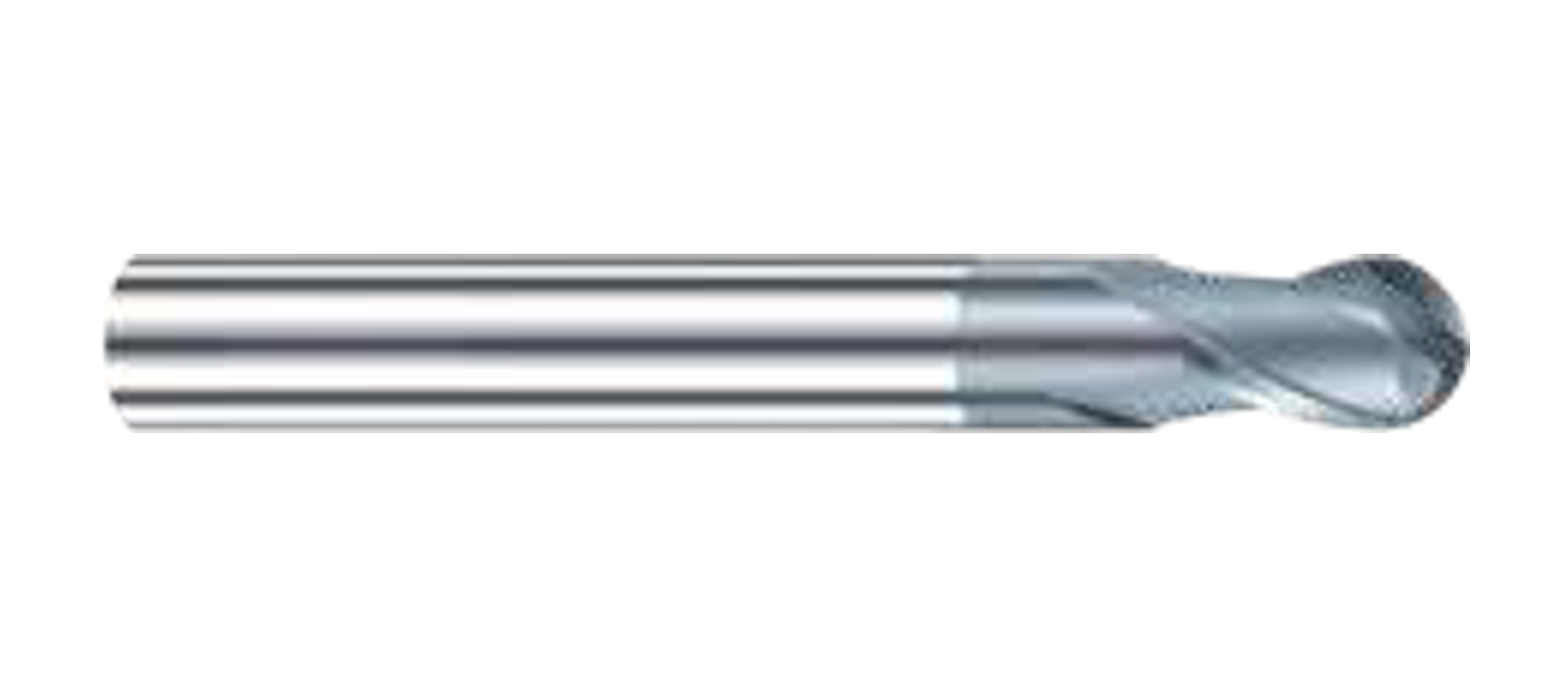

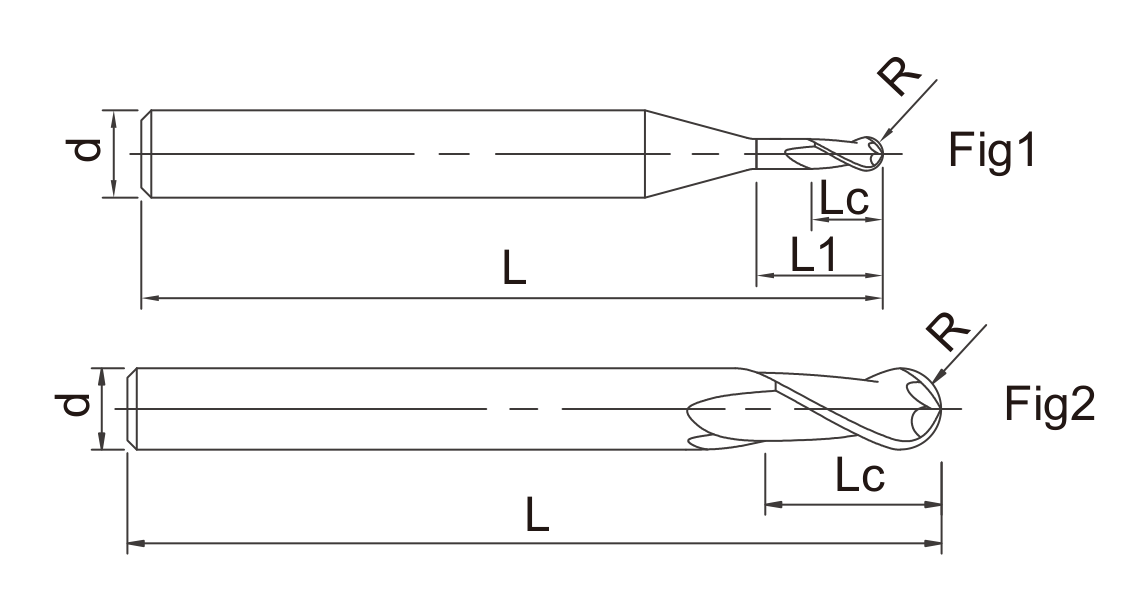

Серия HBXH HBXI HBXJ · R025

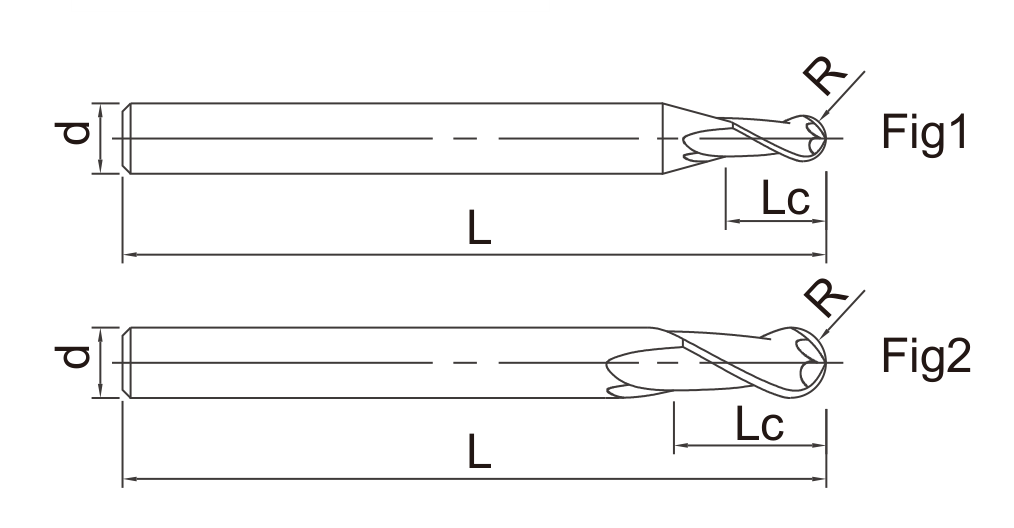

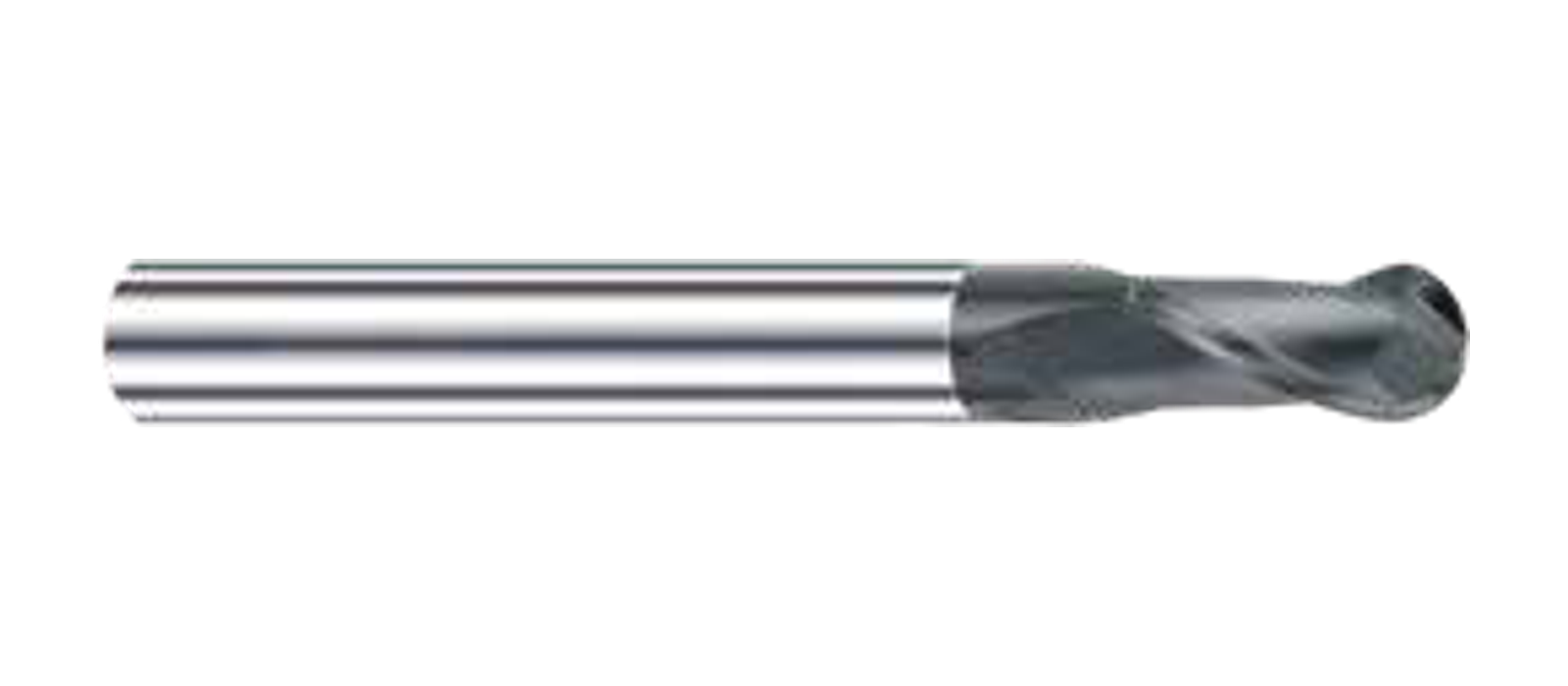

Серия DBH DBI DBJ · R046
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
HBH HBI HBJ · R023 · 2 ЗУБА
| Модель | Диаметр резания (D, мм) | Радиус сферы (R, мм) | Длина режущей части (Lc, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| HBH0202A | D2 | R1 | 2 | 4 | L75 | 4 | 2 |
| HBH0202 | D2 | R1 | 2 | 4 | L75 | 6 | 2 |
| HBH0252A | D2.5 | R1.25 | 2.5 | 5 | L75 | 4 | 2 |
| HBH0252 | D2.5 | R1.25 | 2.5 | 5 | L75 | 6 | 2 |
| HBH0302A | D3 | R1.5 | 3 | 6 | L75 | 4 | 2 |
| HBH0302 | D3 | R1.5 | 3 | 6 | L75 | 6 | 2 |
| HBH0352A | D3.5 | R1.75 | 3.5 | 7 | L75 | 4 | 2 |
| HBH0352 | D3.5 | R1.75 | 3.5 | 7 | L75 | 6 | 2 |
| HBH0402A | D4 | R2 | 6 | — | L75 | 4 | 2 |
| HBH0402 | D4 | R2 | 6 | — | L75 | 6 | 2 |
| HBH0502Z | D5 | R2.5 | 7.5 | — | L75 | 5 | 2 |
| HBH0502 | D5 | R2.5 | 7.5 | — | L75 | 6 | 2 |
| HBH0602 | D6 | R3 | 9 | — | L75 | 6 | 2 |
| HBH0802 | D8 | R4 | 12 | — | L75 | 8 | 2 |
| HBI0202 | D2 | R1 | 2 | 4 | L100 | 6 | 2 |
| HBI0252 | D2.5 | R1.25 | 2.5 | 5 | L100 | 6 | 2 |
| HBI0302 | D3 | R1.5 | 3 | 6 | L100 | 6 | 2 |
| HBI0352 | D3.5 | R1.75 | 3.5 | 7 | L100 | 6 | 2 |
| HBI0402 | D4 | R2 | 6 | — | L100 | 6 | 2 |
| HBI0502Z | D5 | R2.5 | 7.5 | — | L100 | 5 | 2 |
| HBI0502 | D5 | R2.5 | 7.5 | — | L100 | 6 | 2 |
| HBI0602 | D6 | R3 | 9 | — | L100 | 6 | 2 |
| HBI0802 | D8 | R4 | 12 | — | L100 | 8 | 2 |
| HBI1002 | D10 | R5 | 15 | — | L100 | 10 | 2 |
| HBI1202 | D12 | R6 | 18 | — | L100 | 12 | 2 |
| HBJ0602 | D6 | R3 | 9 | — | L150 | 6 | 2 |
| HBJ0802 | D8 | R4 | 12 | — | L150 | 8 | 2 |
| HBJ1002 | D10 | R5 | 15 | — | L150 | 10 | 2 |
| HBJ1202 | D12 | R6 | 18 | — | L150 | 12 | 2 |
| HBJ1602 | D16 | R8 | 24 | — | L150 | 16 | 2 |
| HBJ2002 | D20 | R10 | 30 | — | L150 | 20 | 2 |
HBXH HBXI HBXJ · R025 · 2 ЗУБА
| Модель | Диаметр резания (D, мм) | Радиус сферы (R, мм) | Длина режущей части (Lc, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| HBXH0202A | D2 | R1 | 2 | 4 | L75 | 4 | 2 |
| HBXH0202 | D2 | R1 | 2 | 4 | L75 | 6 | 2 |
| HBXH0252A | D2.5 | R1.25 | 2.5 | 5 | L75 | 4 | 2 |
| HBXH0252 | D2.5 | R1.25 | 2.5 | 5 | L75 | 6 | 2 |
| HBXH0302A | D3 | R1.5 | 3 | 6 | L75 | 4 | 2 |
| HBXH0302 | D3 | R1.5 | 3 | 6 | L75 | 6 | 2 |
| HBXH0352A | D3.5 | R1.75 | 3.5 | 7 | L75 | 4 | 2 |
| HBXH0352 | D3.5 | R1.75 | 3.5 | 7 | L75 | 6 | 2 |
| HBXH0402A | D4 | R2 | 6 | — | L75 | 4 | 2 |
| HBXH0402 | D4 | R2 | 6 | — | L75 | 6 | 2 |
| HBXH0502Z | D5 | R2.5 | 7.5 | — | L75 | 5 | 2 |
| HBXH0502 | D5 | R2.5 | 7.5 | — | L75 | 6 | 2 |
| HBXH0602 | D6 | R3 | 9 | — | L75 | 6 | 2 |
| HBXH0802 | D8 | R4 | 12 | — | L75 | 8 | 2 |
| HBXI0202 | D2 | R1 | 2 | 4 | L100 | 6 | 2 |
| HBXI0252 | D2.5 | R1.25 | 2.5 | 5 | L100 | 6 | 2 |
| HBXI0302 | D3 | R1.5 | 3 | 6 | L100 | 6 | 2 |
| HBXI0352 | D3.5 | R1.75 | 3.5 | 7 | L100 | 6 | 2 |
| HBXI0402 | D4 | R2 | 6 | — | L100 | 6 | 2 |
| HBXI0502Z | D5 | R2.5 | 7.5 | — | L100 | 5 | 2 |
| HBXI0502 | D5 | R2.5 | 7.5 | — | L100 | 6 | 2 |
| HBXI0602 | D6 | R3 | 9 | — | L100 | 6 | 2 |
| HBXI0802 | D8 | R4 | 12 | — | L100 | 8 | 2 |
| HBXI1002 | D10 | R5 | 15 | — | L100 | 10 | 2 |
| HBXI1202 | D12 | R6 | 18 | — | L100 | 12 | 2 |
| HBXJ0602 | D6 | R3 | 9 | — | L150 | 6 | 2 |
| HBXJ0802 | D8 | R4 | 12 | — | L150 | 8 | 2 |
| HBXJ1002 | D10 | R5 | 15 | — | L150 | 10 | 2 |
| HBXJ1202 | D12 | R6 | 18 | — | L150 | 12 | 2 |
DBH DBI DBJ · R046 · 2 ЗУБА
| Модель | Диаметр резания (D, мм) | Радиус сферы (R, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|
| DBH0202A | D2 | R1 | 4 | L75 | 4 | 2 |
| DBH0202 | D2 | R1 | 4 | L75 | 6 | 2 |
| DBH0252A | D2.5 | R1.25 | 5 | L75 | 4 | 2 |
| DBH0252 | D2.5 | R1.25 | 5 | L75 | 6 | 2 |
| DBH0302A | D3 | R1.5 | 6 | L75 | 4 | 2 |
| DBH0302 | D3 | R1.5 | 6 | L75 | 6 | 2 |
| DBH0352A | D3.5 | R1.75 | 8 | L75 | 4 | 2 |
| DBH0352 | D3.5 | R1.75 | 8 | L75 | 6 | 2 |
| DBH0402A | D4 | R2 | 8 | L75 | 4 | 2 |
| DBH0402 | D4 | R2 | 8 | L75 | 6 | 2 |
| DBH0502Z | D5 | R2.5 | 10 | L75 | 5 | 2 |
| DBH0502 | D5 | R2.5 | 10 | L75 | 6 | 2 |
| DBH0602 | D6 | R3 | 12 | L75 | 6 | 2 |
| DBH0802 | D8 | R4 | 16 | L75 | 8 | 2 |
| DBI0202 | D2 | R1 | 4 | L100 | 6 | 2 |
| DBI0252 | D2.5 | R1.25 | 5 | L100 | 6 | 2 |
| DBI0302 | D3 | R1.5 | 6 | L100 | 6 | 2 |
| DBI0352 | D3.5 | R1.75 | 8 | L100 | 6 | 2 |
| DBI0402A | D4 | R2 | 8 | L100 | 4 | 2 |
| DBI0402 | D4 | R2 | 8 | L100 | 6 | 2 |
| DBI0502Z | D5 | R2.5 | 10 | L100 | 5 | 2 |
| DBI0502 | D5 | R2.5 | 10 | L100 | 6 | 2 |
| DBI0602 | D6 | R3 | 12 | L100 | 6 | 2 |
| DBI0802 | D8 | R4 | 16 | L100 | 8 | 2 |
| DBI1002 | D10 | R5 | 20 | L100 | 10 | 2 |
| DBI1202 | D12 | R6 | 24 | L100 | 12 | 2 |
| DBJ0602 | D6 | R3 | 12 | L150 | 6 | 2 |
| DBJ0802 | D8 | R4 | 16 | L150 | 8 | 2 |
| DBJ1002 | D10 | R5 | 20 | L150 | 10 | 2 |
| DBJ1202 | D12 | R6 | 24 | L150 | 12 | 2 |
| DBJ1602 | D16 | R8 | 32 | L150 | 16 | 2 |
| DBJ2002 | D20 | R10 | 40 | L150 | 20 | 2 |
Применение, подбор и данные для заказа
Сравнение серий и размеров
Серии HBH/HBI/HBJ, HBXH/HBXI/HBXJ, DBH/DBI/DBJ нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.
Условия применения
Для задачи «контурная обработка и 3D-поверхности» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.
Закупка и повторный заказ
Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Как подобрать сферическая фреза с длинным хвостовиком?
Сопоставьте D, R, Lc, L1, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.
Какие серии и исполнения представлены?
На странице приведены серии HBH/HBI/HBJ, HBXH/HBXI/HBXJ, DBH/DBI/DBJ: 92 каталожных моделей, число зубьев — 2. Код модели и строку таблицы следует сохранять полностью.
Чем сферическая фреза отличается от радиусной?
Сферическая фреза имеет полностью закруглённый торец; радиусная сохраняет преимущественно плоский торец с радиусами по углам. Выбор определяется геометрией детали и траекторией.
Какие данные о материале нужны?
Укажите точную марку и состояние материала, операцию, глубины резания, станок, держатель и условия отвода стружки или пыли.
Какие данные нужны для запроса цены?
Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «контурная обработка и 3D-поверхности» приложите размеры зоны обработки.
Можно ли заменить модель другой с тем же диаметром?
Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.
