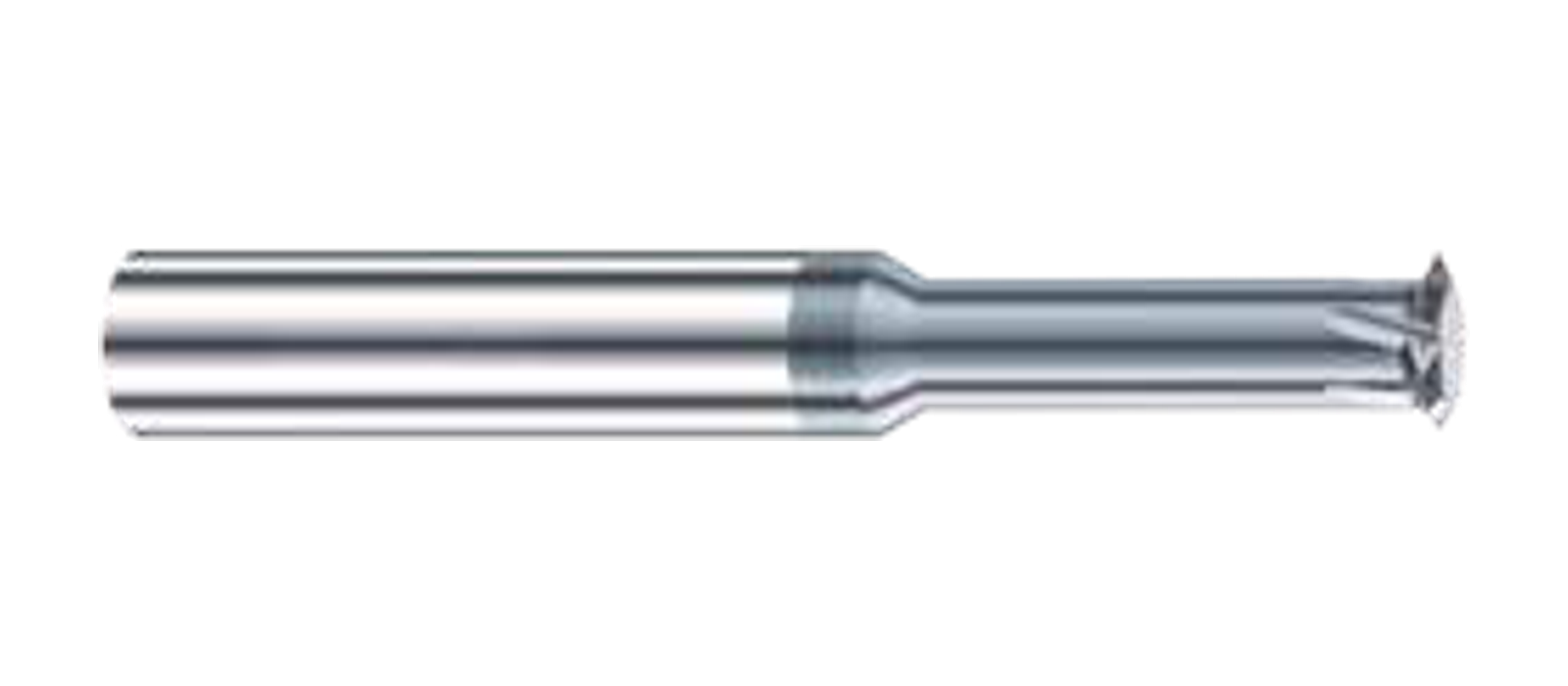

Серия DHAM · R095
Твердосплавные резьбофрезы общего назначения
Сравните серии DHAM, DHBM, DHCM по модели и подтверждённым размерам. Страница предназначена для подбора под резьбы, соответствующие конкретной модели и программе интерполяции и подготовки промышленного запроса.
- 114 моделей с сохранёнными каталожными обозначениями
- Исполнения с числом зубьев: по модели
- Основные параметры выбора: обозначение резьбы, P, D, L1/Lc, L и d
Подбор: твердосплавная резьбофреза
Сначала определите геометрию и размеры по чертежу детали, затем сравните обозначение резьбы, P, D, L1/Lc, L и d. После этого проверьте вылет, держатель, оснастку и возможности станка.
- Не переносите размеры между сериями и моделями
- Различайте режущую, рабочую и общую длину
- Для заказа указывайте полный код и количество
Серии, изображения и размерные чертежи

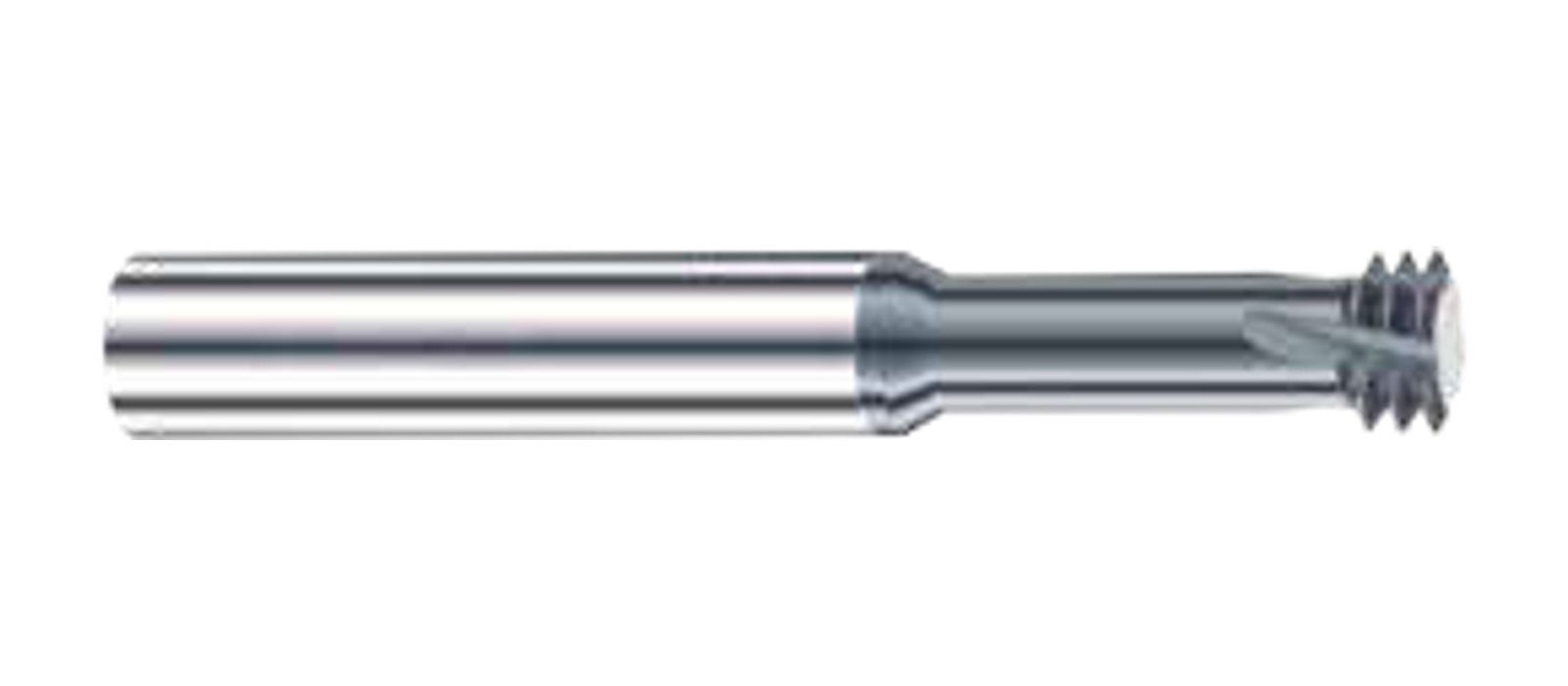

Серия DHBM · R096

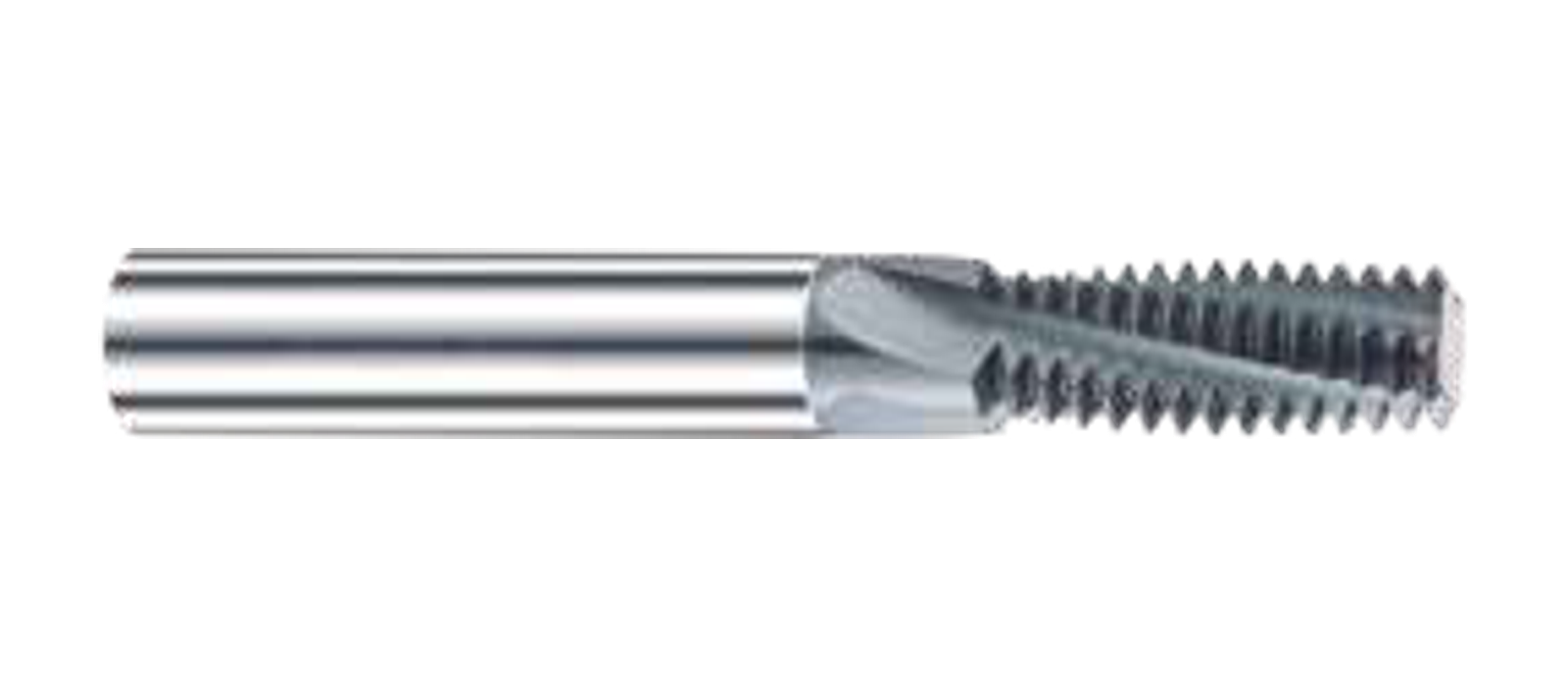

Серия DHCM · R097
Серия DHCM · R098
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.

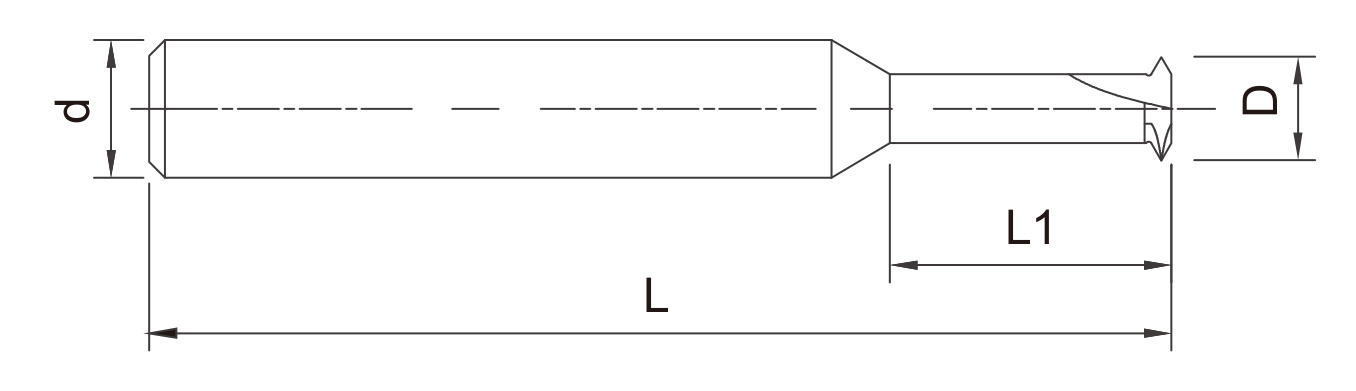

DHAM · R095 · 3/4/5/6 ЗУБА
| Модель | Резьба (M) | Шаг (P) | Диаметр резания (D, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| DHAM008P020A | M0.8 | 0.2 | 0.55 | 2 | L50 | 4 | 3 |
| DHAM009P0225A | M0.9 | 0.225 | 0.6 | 2 | L50 | 4 | 3 |
| DHAM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHAM012P025A | M1.2 | 0.25 | 0.92 | 2.8 | L50 | 4 | 3 |
| DHAM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHAM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHAM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHAM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHAM030P050A | M3 | 0.5 | 2.4 | 7 | L50 | 4 | 3 |
| DHAM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 4 |
| DHAM050P080A | M5 | 0.8 | 4 | 12 | L50 | 4 | 4 |
| DHAM050P080 | M5 | 0.8 | 4 | 13 | L50 | 6 | 4 |
| DHAM060P100 | M6 | 1 | 4.75 | 15 | L50 | 6 | 4 |
| DHAM080P125 | M8 | 1.25 | 5.95 | 17.5 | L50 | 6 | 4 |
| DHAM100P150 | M10 | 1.5 | 7.9 | 25 | L60 | 8 | 6 |
| DHAM120P175 | M12 | 1.75 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 6 |
| DHAM180P250 | M18 | 2.5 | 14 | 40 | L100 | 14 | 5 |
| DHAM220P300 | M22 | 3 | 16 | 45 | L100 | 16 | 5 |
| DHAM300P600 | M30 | 6 | 20 | 50 | L100 | 20 | 6 |

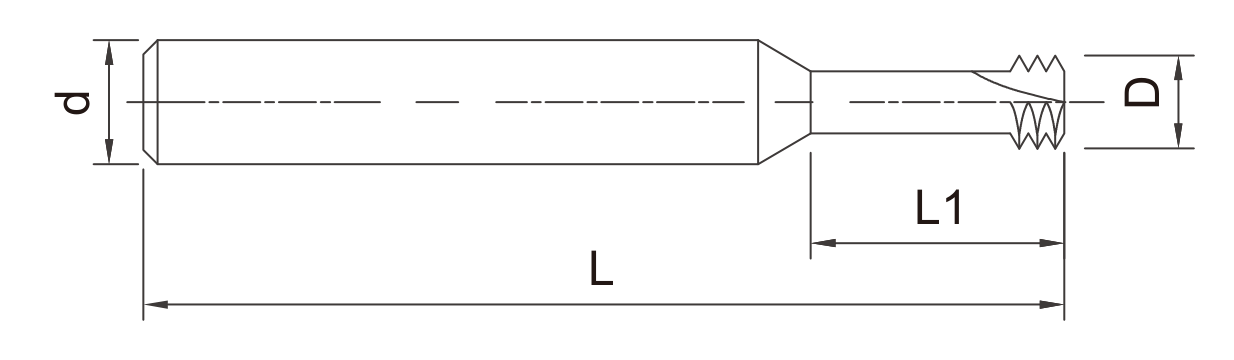

DHBM · R096 · 3/4/6 ЗУБА
| Модель | Резьба (M) | Шаг (P) | Диаметр резания (D, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| DHBM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHBM012P025A | M1.2 | 0.25 | 0.92 | 3.3 | L50 | 4 | 3 |
| DHBM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHBM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHBM018P035A | M1.8 | 0.35 | 1.4 | 4 | L50 | 4 | 3 |
| DHBM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHBM022P045A | M2.2 | 0.45 | 1.65 | 5 | L50 | 4 | 3 |
| DHBM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHBM030P050A | M3 | 0.5 | 2.42 | 7 | L50 | 4 | 3 |
| DHBM035P060A | M3.5 | 0.6 | 2.75 | 9 | L50 | 4 | 3 |
| DHBM040P050A | M4 | 0.5 | 3.4 | 8 | L50 | 4 | 3 |
| DHBM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHBM045P075A | M4.5 | 0.75 | 3.5 | 11 | L50 | 4 | 3 |
| DHBM050P050A | M5 | 0.5 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P075A | M5 | 0.75 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHBM050P080 | M5 | 0.8 | 4 | 12 | L50 | 6 | 3 |
| DHBM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHBM060P075 | M6 | 0.75 | 5 | 13 | L50 | 6 | 3 |
| DHBM060P100A | M6 | 1 | 3.95 | 14 | L50 | 4 | 3 |
| DHBM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHBM080P075 | M8 | 0.75 | 5.95 | 20 | L50 | 6 | 3 |
| DHBM080P100 | M8 | 1 | 5.9 | 20 | L60 | 6 | 3 |
| DHBM080P050 | M8 | 0.5 | 5.95 | 16 | L50 | 6 | 4 |
| DHBM080P125 | M8 | 1.25 | 5.95 | 20 | L60 | 6 | 3 |
| DHBM100P100 | M10 | 1 | 7.9 | 21 | L60 | 8 | 4 |
| DHBM100P125 | M10 | 1.25 | 7.95 | 21 | L60 | 8 | 4 |
| DHBM100P150 | M10 | 1.5 | 7.9 | 22 | L60 | 8 | 4 |
| DHBM100P150L | M10 | 1.5 | 7.9 | 30 | L75 | 8 | 4 |
| DHBM120P100 | M12 | 1 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P150 | M12 | 1.5 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P125 | M12 | 1.25 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P175 | M12 | 1.75 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM140P200 | M14 | 2 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM160P150 | M16 | 1.5 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM220P250 | M22 | 2.5 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P300 | M24 | 3 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P350 | M24 | 3.5 | 15.9 | 50 | L100 | 16 | 6 |
DHCM · R097 · 3/4 ЗУБА
| Модель | Резьба (M) | Шаг (P) | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| DHCM016P035A | M1.6 | 0.35 | 1.2 | 3.5 | L50 | 4 | 3 |
| DHCM020P040A | M2 | 0.4 | 1.54 | 5 | L50 | 4 | 3 |
| DHCM025P045A | M2.5 | 0.45 | 1.96 | 6 | L50 | 4 | 3 |
| DHCM030P050A | M3 | 0.5 | 2.4 | 7.5 | L50 | 4 | 3 |
| DHCM035P060A | M3.5 | 0.6 | 2.75 | 8.5 | L50 | 4 | 3 |
| DHCM040P050A | M4 | 0.5 | 3 | 8 | L50 | 4 | 3 |
| DHCM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHCM045P075A | M4.5 | 0.75 | 3.4 | 9 | L50 | 4 | 3 |
| DHCM050P050A | M5 | 0.5 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM050P080 | M5 | 0.8 | 3.9 | 13 | L50 | 6 | 3 |
| DHCM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHCM060P075A | M6 | 0.75 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM060P075 | M6 | 0.75 | 5 | 17 | L60 | 6 | 3 |
| DHCM060P100A | M6 | 1 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHCM080P050 | M8 | 0.5 | 5.9 | 16 | L60 | 6 | 3 |
| DHCM080P075 | M8 | 0.75 | 5.95 | 18 | L60 | 6 | 3 |
| DHCM080P100 | M8 | 1 | 5.95 | 15 | L60 | 6 | 3 |
| DHCM080P125 | M8 | 1.25 | 5.9 | 20 | L60 | 6 | 3 |
| DHCM100P050 | M10 | 0.5 | 7.9 | 20 | L65 | 8 | 4 |
| DHCM100P075 | M10 | 0.75 | 7.9 | 22 | L65 | 8 | 4 |
| DHCM100P100 | M10 | 1 | 7.95 | 22 | L65 | 8 | 4 |
| DHCM100P125 | M10 | 1.25 | 7.9 | 20 | L65 | 8 | 3 |
| DHCM100P150 | M10 | 1.5 | 7.7 | 22 | L65 | 8 | 4 |
| DHCM120P050 | M12 | 0.5 | 9.95 | 25 | L75 | 10 | 4 |
| DHCM120P075 | M12 | 0.75 | 9.95 | 20 | L75 | 10 | 4 |
| DHCM120P100 | M12 | 1 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P100L | M12 | 1 | 9.9 | 28 | L75 | 10 | 4 |
| DHCM120P125 | M12 | 1.25 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM120P150 | M12 | 1.5 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P150L | M12 | 1.5 | 9.4 | 24 | L75 | 10 | 4 |
| DHCM120P175 | M12 | 1.75 | 9.5 | 25 | L75 | 10 | 4 |
| DHCM140P050 | M14 | 0.5 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100 | M14 | 1 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100L | M14 | 1 | 11.9 | 32 | L80 | 12 | 4 |
| DHCM140P150 | M14 | 1.5 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM140P150L | M14 | 1.5 | 11.2 | 30 | L75 | 12 | 4 |
| DHCM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 4 |
| DHCM140P200D | M14 | 2 | 11.2 | 30 | L75 | 12 | 4 |

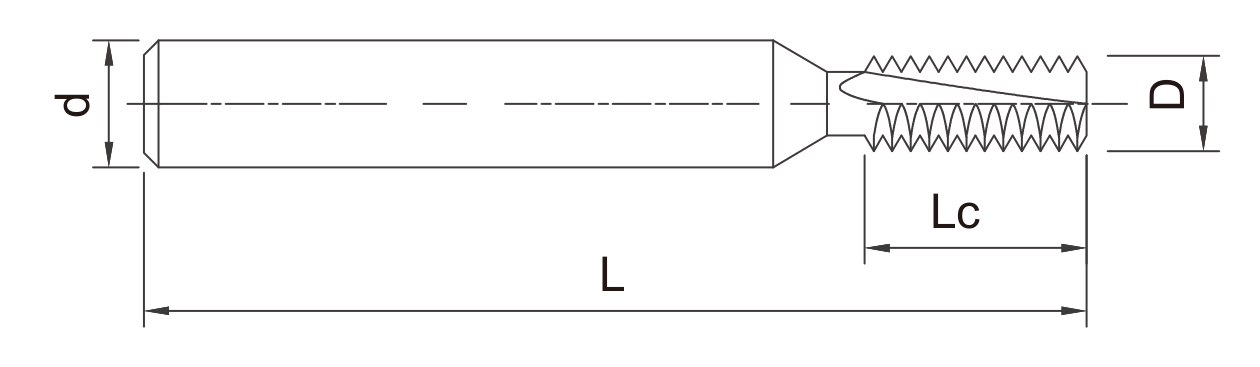

DHCM · R098 · 4/5 ЗУБА
| Модель | Резьба (M) | Шаг (P) | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| DHCM160P150 | M16 | 1.5 | 12 | 30 | L75 | 12 | 4 |
| DHCM160P150L | M16 | 1.5 | 11.9 | 36 | L83 | 12 | 4 |
| DHCM160P150D | M16 | 1.5 | 13.9 | 33 | L83 | 14 | 4 |
| DHCM160P200 | M16 | 2 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM160P200L | M16 | 2 | 12 | 35 | L83 | 12 | 4 |
| DHCM180P200 | M18 | 2 | 13.9 | 33 | L100 | 14 | 4 |
| DHCM180P250 | M18 | 2.5 | 13.9 | 33 | L100 | 14 | 5 |
| DHCM200P150 | M20 | 1.5 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM200P200 | M20 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P100 | M22 | 1 | 16 | 40 | L100 | 16 | 5 |
| DHCM220P200 | M22 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P250 | M22 | 2.5 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM240P300 | M24 | 3 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM300P350 | M30 | 3.5 | 16 | 40 | L100 | 16 | 5 |
Применение, подбор и данные для заказа
Сравнение серий и размеров
Серии DHAM, DHBM, DHCM нельзя считать взаимозаменяемыми только по названию или диаметру. Сопоставьте каждую строку с размерным чертежом и геометрией детали.
Условия применения
Для задачи «резьбы, соответствующие конкретной модели и программе интерполяции» укажите материал и его состояние, операцию, глубину и ширину обработки, станок, держатель, вылет, охлаждение либо управление пылью — когда это относится к процессу.
Закупка и повторный заказ
Передайте модель и количество по каждой позиции, чертёж и критерии приёмки. Для повторного заказа сохраняйте утверждённый код, редакцию чертежа и требования к маркировке, документации и упаковке.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Как подобрать твердосплавная резьбофреза?
Сопоставьте обозначение резьбы, P, D, L1/Lc, L и d с чертежом детали, затем проверьте станок, держатель, доступ и требуемое количество. Выбор только по номинальному диаметру недостаточен.
Какие серии и исполнения представлены?
На странице приведены серии DHAM, DHBM, DHCM: 114 каталожных моделей, число зубьев — по модели. Код модели и строку таблицы следует сохранять полностью.
Что нужно проверить в отверстии перед фрезерованием резьбы?
Проверьте подготовленный диаметр, глубину, дно, вход, пространство для интерполяции и безопасного вывода инструмента. Для глухого отверстия отдельно учитывайте запас у дна.
Можно ли применять каждую модель для внутренней и наружной резьбы?
Нет, это нельзя считать общим свойством. Укажите внутреннюю или наружную резьбу и проверьте конкретную модель, профиль и программу.
Какие данные нужны для запроса цены?
Укажите модель и количество по каждой позиции, материал, операцию, чертёж, станок, держатель, требования к образцу, маркировке и упаковке. Для задачи «резьбы, соответствующие конкретной модели и программе интерполяции» приложите размеры зоны обработки.
Можно ли заменить модель другой с тем же диаметром?
Не автоматически. Радиус, число зубьев, длина режущей части, рабочая и общая длина, а также хвостовик могут отличаться. Сравните полную строку и размерный чертёж.
