Серия GE GEH GEI GEJ · R084

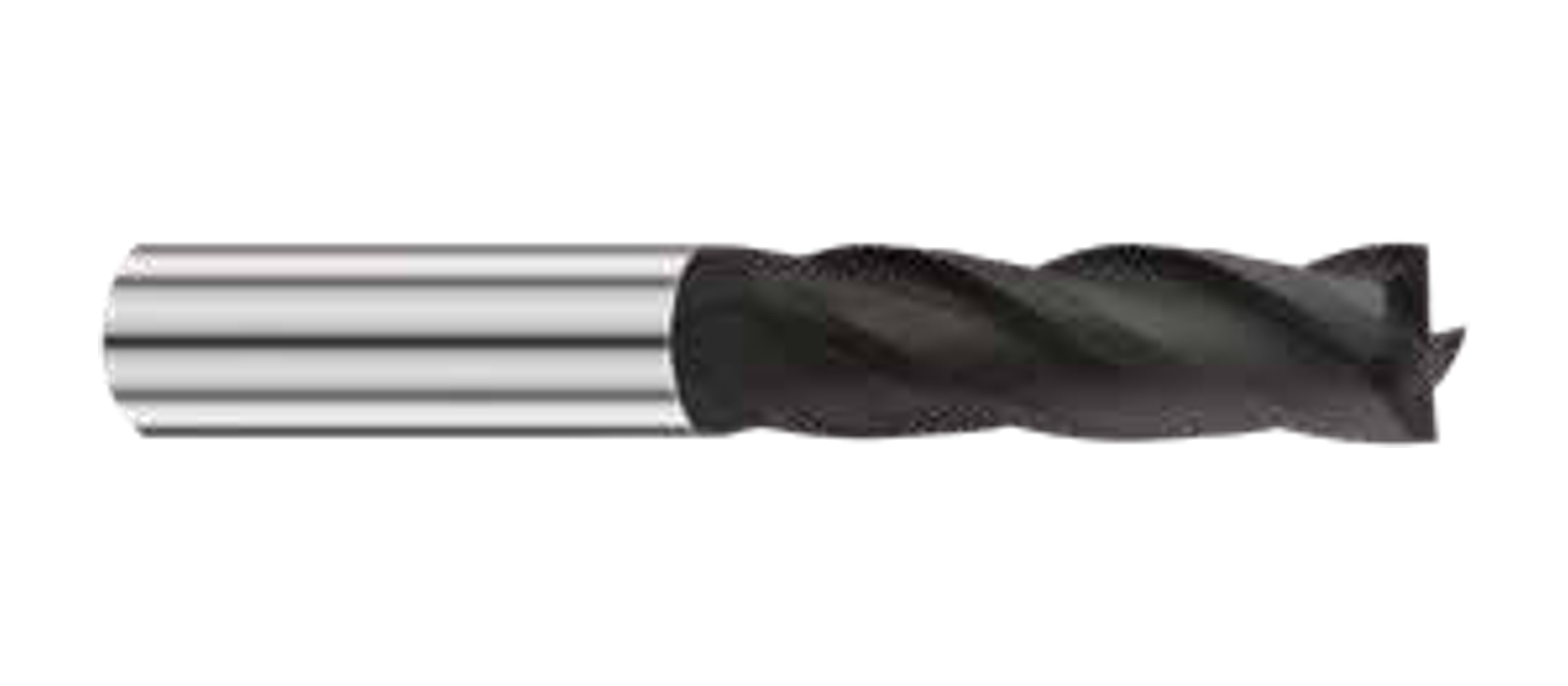

Фрезы по графиту
Серии GE, GEH, GEI и GEJ включают 17 четырёхзубых фрез по графиту. Варианты одного диаметра сравнивают по Lc, L1 при наличии, L и d.
- Четырёхзубые GE, GEH, GEI и GEJ
- Разные сочетания длины и доступа по модели
- Выбор для поверхностей, уступов и графитовых электродов
Подбор: фреза по графиту
Сначала задайте геометрию детали и D, затем сравните длины и хвостовик со станком. Префикс серии нельзя игнорировать: он связан с конкретной размерной комбинацией.
- Профиль и D — по чертежу детали
- Lc, L1 и L проверяют раздельно
- d, вылет и держатель должны соответствовать установке

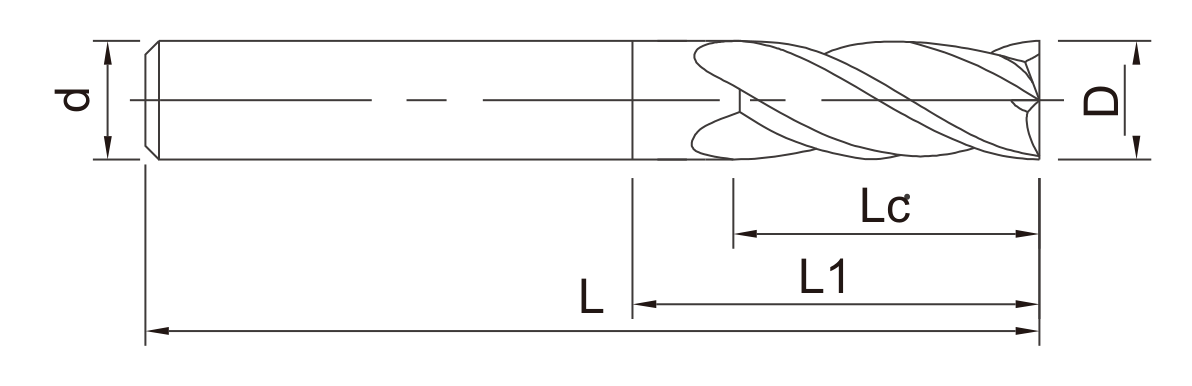

Серии, изображения и размерные чертежи
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
GE GEH GEI GEJ · R084 · Число зубьев: 4
| Модель | Диаметр резания (D, мм) | Длина режущей части (Lc, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|
| GE0304Z | D3 | 9 | 20 | L60 | 3 | 4 |
| GE0404A | D4 | 12 | 25 | L60 | 4 | 4 |
| GE0604 | D6 | 25 | 35 | L75 | 6 | 4 |
| GE0804 | D8 | 25 | 35 | L75 | 8 | 4 |
| GE1004 | D10 | 35 | 50 | L110 | 10 | 4 |
| GE1204 | D12 | 50 | 65 | L110 | 12 | 4 |
| GE1604 | D16 | 60 | 80 | L150 | 16 | 4 |
| GEH0304Z | D3 | 12 | 30 | L75 | 3 | 4 |
| GEH0404A | D4 | 12 | 30 | L75 | 4 | 4 |
| GEI0304Z | D3 | 9 | 30 | L100 | 3 | 4 |
| GEI0404A | D4 | 12 | 30 | L100 | 4 | 4 |
| GEI0604 | D6 | 25 | 40 | L100 | 6 | 4 |
| GEI0804 | D8 | 30 | 40 | L100 | 8 | 4 |
| GEJ0604 | D6 | 25 | 40 | L150 | 6 | 4 |
| GEJ0804 | D8 | 50 | 70 | L150 | 8 | 4 |
| GEJ1004 | D10 | 50 | 70 | L150 | 10 | 4 |
| GEJ1204 | D12 | 50 | 70 | L150 | 12 | 4 |
Применение, подбор и данные для заказа
GE и длинные варианты
Все 17 строк имеют четыре зуба. Доступные длины различаются между GE, GEH, GEI и GEJ.
При замене сравнивают D, Lc, L1, L, d и реальную геометрию, а не только маркировку или цвет.
Обработка графитового электрода
Открытые поверхности, уступы и удалённые детали требуют разного доступа. Для глубокой узкой зоны может понадобиться отдельная геометрия с удлинённой шейкой.
Управление пылью относится к станку и рабочей зоне. Алмазное, DLC или PCD-исполнение не заявляется по цвету или названию категории.
Образец и повторный заказ
Укажите модель, количество, марку графита, геометрию электрода, поверхность, станок, держатель и пылеудаление.
Сохраняйте утверждённые модель, чертёж и проверенные размеры.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
GEH, GEI или GEJ можно заменить GE того же диаметра?
Не автоматически. Сравните Lc, L1, L, d, геометрию и доступ установки.
Все модели имеют четыре зуба?
Да, в опубликованных группах GE, GEH, GEI и GEJ указано четыре зуба.
Подтверждено ли алмазное покрытие?
Не для всей страницы. Цвет и категория графита не подтверждают химию покрытия; требование согласуют по модели.
Как управлять пылью при фрезеровании графита?
Проверьте, что станок и рабочая зона имеют подходящую систему управления пылью, и соблюдайте инструкции производителя оборудования.
Что проверить для электрода?
Мелкие элементы, глубину, доступ, требуемую поверхность, вылет, держатель и пылеудаление.
Какие данные нужны для заказа?
Модель, количество, марка графита, чертёж электрода, станок, держатель, контроль пыли и критерии образца.
