Серия GRMA GRMB · R087

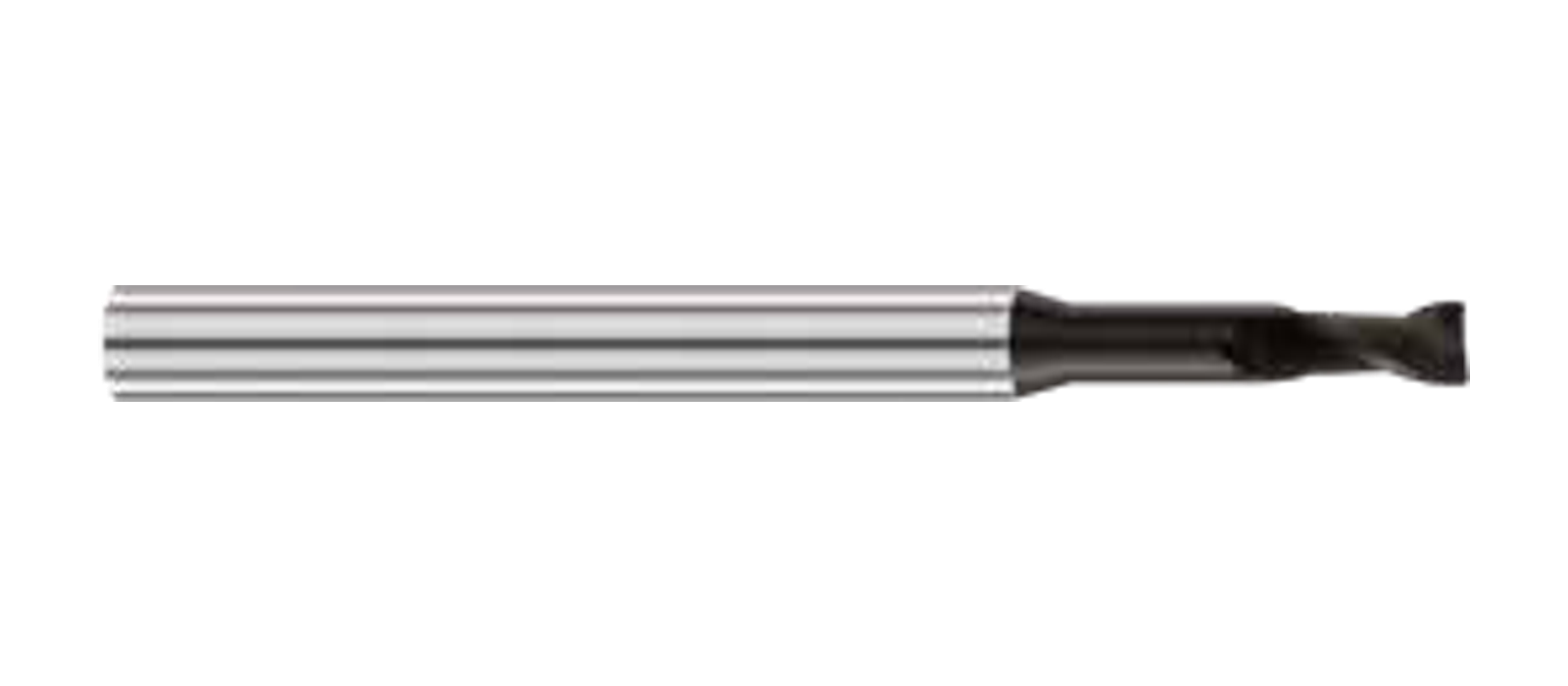

Радиусные фрезы по графиту с удлинённой шейкой
Серии GRMA и GRMB содержат 26 радиусных фрез по графиту с удлинённой шейкой. GRMA имеет два зуба, GRMB — четыре; D, R, Lc и L1 выбирают совместно.
- GRMA — два зуба; GRMB — четыре зуба
- Угловой радиус и рабочая длина по модели
- Проверка полости, шейки, вылета и держателя
Подбор: радиусная фреза по графиту с удлиненной шейкой
Инструмент сочетает радиусный торец с шейкой для удалённых зон. Сначала выберите D и R по детали, затем минимальную L1, обеспечивающую проход стенок и оснастки.
- R соответствует переходу детали
- Lc и L1 — разные размерные поля
- Проверьте шейку, вылет и всю траекторию

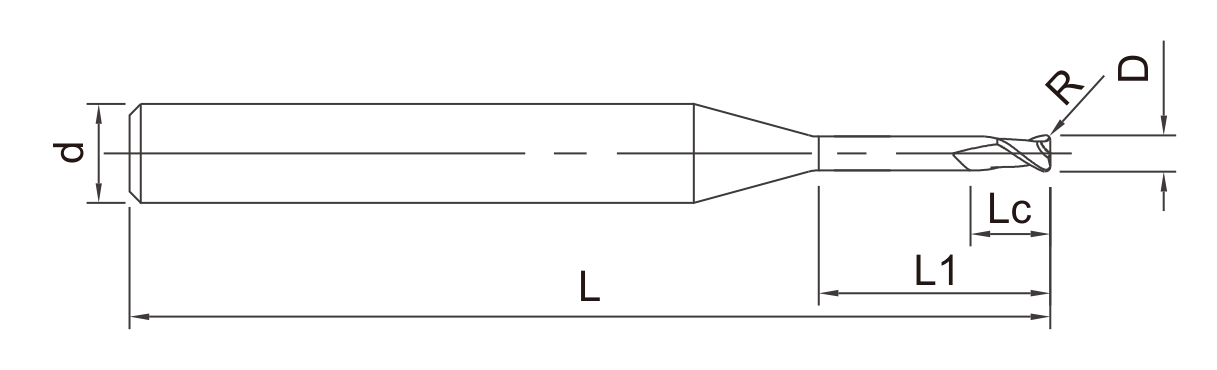

Серии, изображения и размерные чертежи
Характеристики по моделям
Таблицы сохраняют подтверждённые каталожные модели, значения и единицы. Пустое или неопубликованное поле показано как «—» и не означает ноль.
GRMA GRMB · R087 · Число зубьев: 2, 4
| Модель | Диаметр резания (D, мм) | Угловой радиус (R, мм) | Длина режущей части (Lc, мм) | Рабочая длина (L1, мм) | Общая длина (L, мм) | Диаметр хвостовика (d, мм) | Число зубьев (F) |
|---|---|---|---|---|---|---|---|
| GRMA100601A | D1 | R0.1 | 3 | 6 | L60 | 4 | 2 |
| GRMA100801A | D1 | R0.1 | 3 | 8 | L60 | 4 | 2 |
| GRMA101001A | D1 | R0.1 | 3 | 10 | L60 | 4 | 2 |
| GRMA101201A | D1 | R0.1 | 3 | 12 | L60 | 4 | 2 |
| GRMA150601A | D1.5 | R0.1 | 4.5 | 6 | L60 | 4 | 2 |
| GRMA151001A | D1.5 | R0.1 | 4.5 | 10 | L60 | 4 | 2 |
| GRMA151601A | D1.5 | R0.1 | 4.5 | 16 | L60 | 4 | 2 |
| GRMA152001A | D1.5 | R0.1 | 4.5 | 20 | L60 | 4 | 2 |
| GRMB200801A | D2 | R0.1 | 6 | 8 | L60 | 4 | 4 |
| GRMB201201A | D2 | R0.1 | 6 | 12 | L60 | 4 | 4 |
| GRMB201601A | D2 | R0.1 | 6 | 16 | L60 | 4 | 4 |
| GRMB202001A | D2 | R0.1 | 6 | 20 | L60 | 4 | 4 |
| GRMB301502A | D3 | R0.2 | 9 | 15 | L60 | 4 | 4 |
| GRMB302002A | D3 | R0.2 | 9 | 20 | L60 | 4 | 4 |
| GRMB303002A | D3 | R0.2 | 9 | 30 | L60 | 4 | 4 |
| GRMB301505A | D3 | R0.5 | 9 | 15 | L60 | 4 | 4 |
| GRMB302005A | D3 | R0.5 | 9 | 20 | L60 | 4 | 4 |
| GRMB303005A | D3 | R0.5 | 9 | 30 | L60 | 4 | 4 |
| GRMB401502 | D4 | R0.2 | 12 | 15 | L75 | 6 | 4 |
| GRMB402002 | D4 | R0.2 | 12 | 20 | L75 | 6 | 4 |
| GRMB402502 | D4 | R0.2 | 12 | 25 | L75 | 6 | 4 |
| GRMB403002 | D4 | R0.2 | 12 | 30 | L75 | 6 | 4 |
| GRMB401505 | D4 | R0.5 | 12 | 15 | L75 | 6 | 4 |
| GRMB402005 | D4 | R0.5 | 12 | 20 | L75 | 6 | 4 |
| GRMB402505 | D4 | R0.5 | 12 | 25 | L75 | 6 | 4 |
| GRMB403005 | D4 | R0.5 | 12 | 30 | L75 | 6 | 4 |
Применение, подбор и данные для заказа
GRMA и GRMB
26 моделей разделены на двухзубые GRMA и четырёхзубые GRMB. Совпадение D не подтверждает совпадение R или L1.
Полный код и количество сохраняют в каждой строке заказа.
Радиус, доступ и жёсткость
Lc описывает режущую часть, L1 — рабочую длину по чертежу, L — весь инструмент.
Проверьте проём, глубину, стенки, шейку, крепление и держатель. Избыточная рабочая длина может снизить жёсткость.
Профиль и запрос по графиту
Радиусная фреза сохраняет преимущественно плоский торец и не формирует тот же профиль, что сферическая.
Передайте GRMA/GRMB, количество, марку графита, D/R/длины, чертёж, станок, держатель и управление пылью.
Документированное производственное оборудование
15 изображений показывают реальные зоны и оборудование изготовления и финишной обработки инструмента.
Закрытая рабочая зона шлифовального оборудования с ЧПУ.
Линия ультразвуковой очистки с технологическими корзинами.
Шлифовальное оборудование с закрытой рабочей зоной.
Инструментальный шлифовальный станок в производственной зоне.
Автоматизированная шлифовальная ячейка с защитным ограждением.
Автоматизированное шлифовальное оборудование в цехе.
Ряд шлифовальных станков с ЧПУ в производственной зоне.
Установка нанесения покрытия в технологической зоне.
Камера и органы управления установки нанесения покрытия.
Оператор работает у закрытой станции лазерной маркировки.
Рабочие места для финишной обработки инструмента.
Оборудование для контролируемой подготовки режущей кромки.
Оборудование для скругления и полирования кромок.
Оборудование мокрой струйной обработки с рабочей камерой.
Другой ракурс оборудования мокрой струйной обработки.
Оборудование контроля и измерения
8 изображений показывают реальные зоны оптического контроля, измерения, преднастройки и балансировки.
Операторы работают на постах оптического контроля.
Экран и оборудование для измерения профиля инструмента.
Измерительные посты в зоне контроля.
Балансировочный прибор для проверки инструмента.
Пост преднастройки и размерного контроля.
Оптический пресеттер для размерной проверки инструмента.
Система оптического контроля в измерительной зоне.
Оператор устанавливает инструмент в закрытую измерительную машину.
Вопросы о продукции
Чем GRMA отличается от GRMB?
GRMA имеет два зуба, GRMB — четыре; конкретную модель также выбирают по D, R, Lc, L1, L и d.
Как совместить радиус и доступ?
Сначала выберите R по переходу детали, затем минимальную L1, которая обеспечивает безопасный проход.
Lc равна L1?
Нет. Lc — режущая часть, L1 — рабочая длина по размерному чертежу.
Максимальная L1 всегда лучше?
Нет. Излишний вылет может снизить жёсткость; выбирают минимальную достаточную длину.
Чем радиусная фреза отличается от сферической по графиту?
Радиусная имеет преимущественно плоский торец с угловым R; сферическая — закруглённый торец.
Что включить в запрос полости?
GRMA/GRMB, количество, D, R, глубину, проём, чертёж, станок, держатель, марку графита и пылеудаление.
