Serie KB · R078
Fresas esféricas para titanio
Compare series y modelos de fresa esférica para titanio a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por radio esférico, diámetro, longitud de corte y acabado 3D requerido.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa esférica para titanio
Esta página reúne 1 familia de catálogo para contornos y superficies 3D en titanio con selección por radio y alcance. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare radio esférico, diámetro, longitud de corte y acabado 3D requerido.

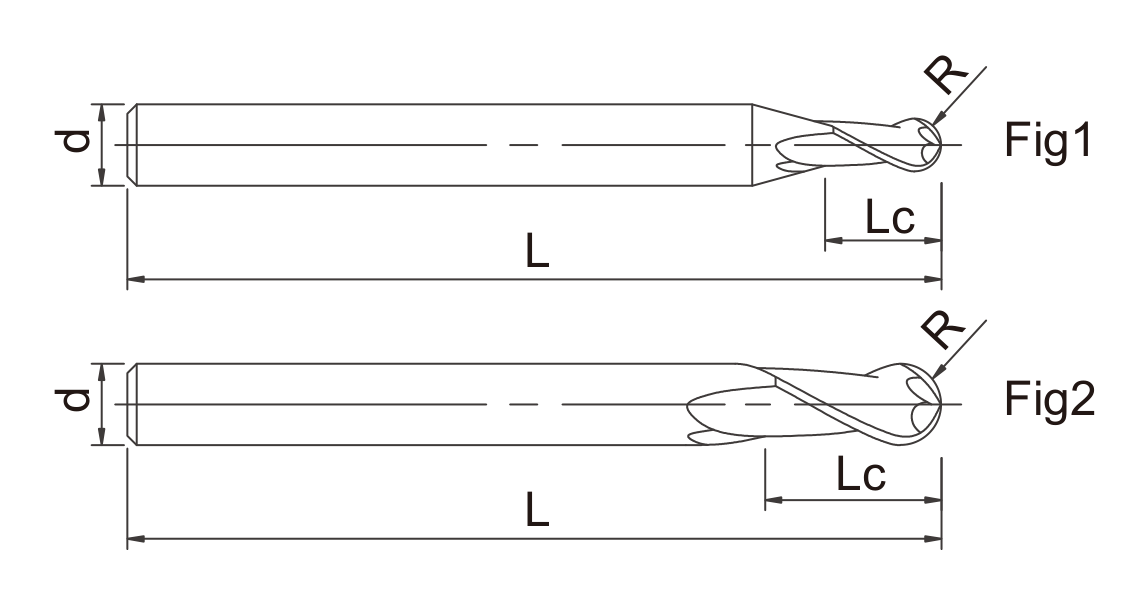

- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

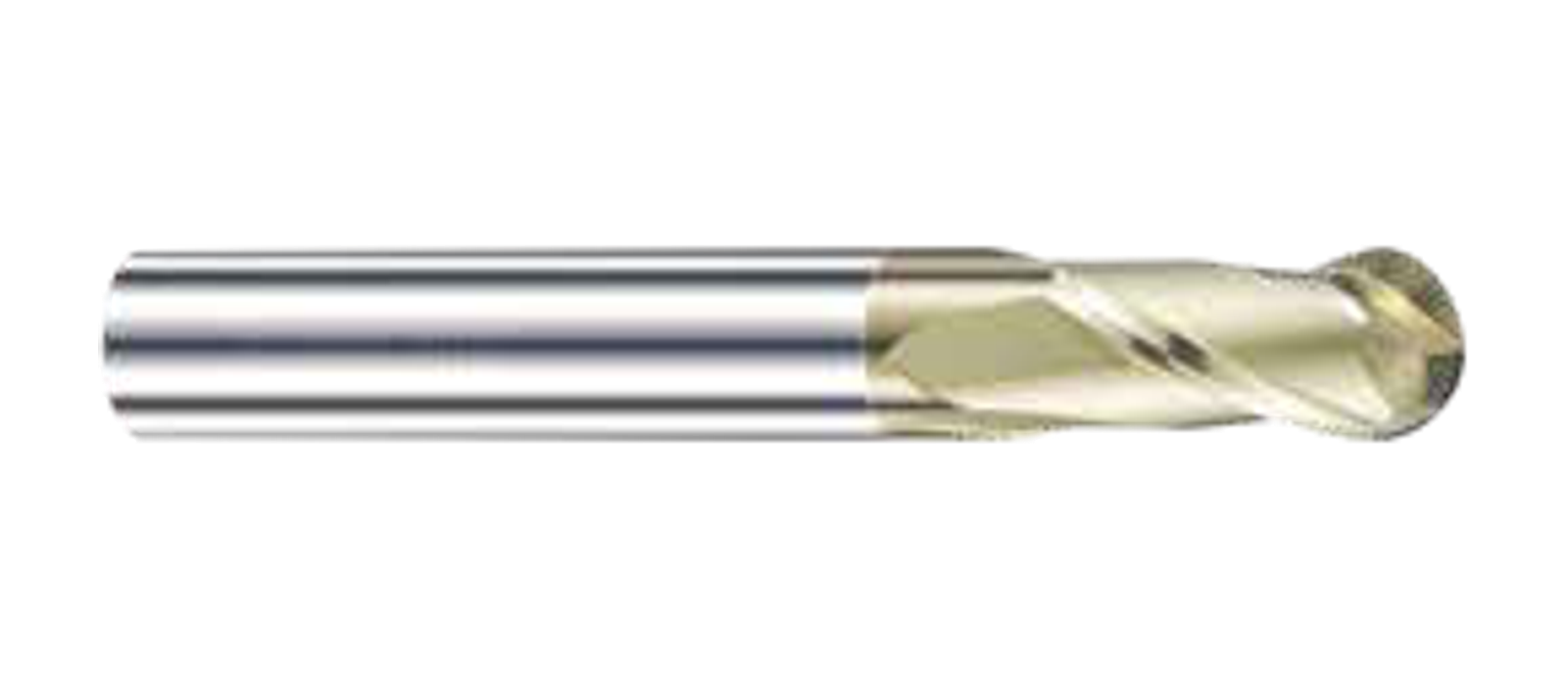

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
KB · R078 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio esférico (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| KB0102A | D1 | R0.5 | 2 | L50 | 4 | 2 |
| KB0102 | D1 | R0.5 | 2 | L50 | 6 | 2 |
| KB0152A | D1.5 | R0.75 | 3 | L50 | 4 | 2 |
| KB0152 | D1.5 | R0.75 | 3 | L50 | 6 | 2 |
| KB0202A | D2 | R1 | 4 | L50 | 4 | 2 |
| KB0202 | D2 | R1 | 4 | L50 | 6 | 2 |
| KB0252A | D2.5 | R1.25 | 5 | L50 | 4 | 2 |
| KB0252 | D2.5 | R1.25 | 5 | L50 | 6 | 2 |
| KB0302Z | D3 | R1.5 | 6 | L50 | 3 | 2 |
| KB0302A | D3 | R1.5 | 6 | L50 | 4 | 2 |
| KB0302 | D3 | R1.5 | 6 | L50 | 6 | 2 |
| KB0352A | D3.5 | R1.75 | 8 | L50 | 4 | 2 |
| KB0352 | D3.5 | R1.75 | 8 | L50 | 6 | 2 |
| KB0402A | D4 | R2 | 8 | L50 | 4 | 2 |
| KB0402 | D4 | R2 | 8 | L50 | 6 | 2 |
| KB0502Z | D5 | R2.5 | 10 | L50 | 5 | 2 |
| KB0502 | D5 | R2.5 | 10 | L50 | 6 | 2 |
| KB0602 | D6 | R3 | 12 | L50 | 6 | 2 |
| KB0802 | D8 | R4 | 16 | L60 | 8 | 2 |
| KB1002 | D10 | R5 | 20 | L75 | 10 | 2 |
| KB1202 | D12 | R6 | 24 | L75 | 12 | 2 |
| KB1602 | D16 | R8 | 32 | L100 | 16 | 2 |
| KB2002 | D20 | R10 | 40 | L100 | 20 | 2 |
Aplicaciones y criterios de compra
contornos y superficies 3D en titanio con selección por radio y alcance. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare KB (R078) por radio esférico, diámetro, longitud de corte y acabado 3D requerido; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa esférica para titanio
¿Cuándo se utiliza una fresa esférica para titanio?
Para contornos y superficies 3D compatibles con una punta esférica. Deben revisarse el radio, el diámetro efectivo de contacto, el alcance y la estabilidad.
¿Qué debe comprobarse además del diámetro de corte?
Radio esférico, longitud de corte, longitud total, mango, número de labios, salida e interferencias con pieza y fijación.
¿Cómo se evalúa una sustitución de otra fresa esférica?
Compare el código completo, R, D, Lc, L y d, además de la aleación, operación y montaje. El mismo diámetro no demuestra equivalencia.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, radio esférico, diámetro, longitud de corte y acabado 3D requerido, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
