Fresas esféricas para aleaciones de alta temperatura

Compare series y modelos de fresa esférica para aleaciones de alta temperatura a partir de dimensiones y códigos verificados del catálogo AXIMET.

Selección por radio esférico, aleación, alcance y acabado de la superficie.
Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
Revisión técnica B2B por modelo, cantidad y aplicación.

Solicitar cotización →Comparar especificaciones ↓

Fresas esféricas para aleaciones de alta temperatura, vista de producto

Fresas esféricas para aleaciones de alta temperatura, geometría de la herramienta

Selección de fresa esférica para aleaciones de alta temperatura

Esta página reúne 1 familia de catálogo para contorneado y superficies 3D en aleaciones resistentes al calor. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Defina material, dureza disponible, operación y cantidad.
Compare radio esférico, aleación, alcance y acabado de la superficie.
Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

Series, vistas de producto y dibujos dimensionales

Serie SGB · R081

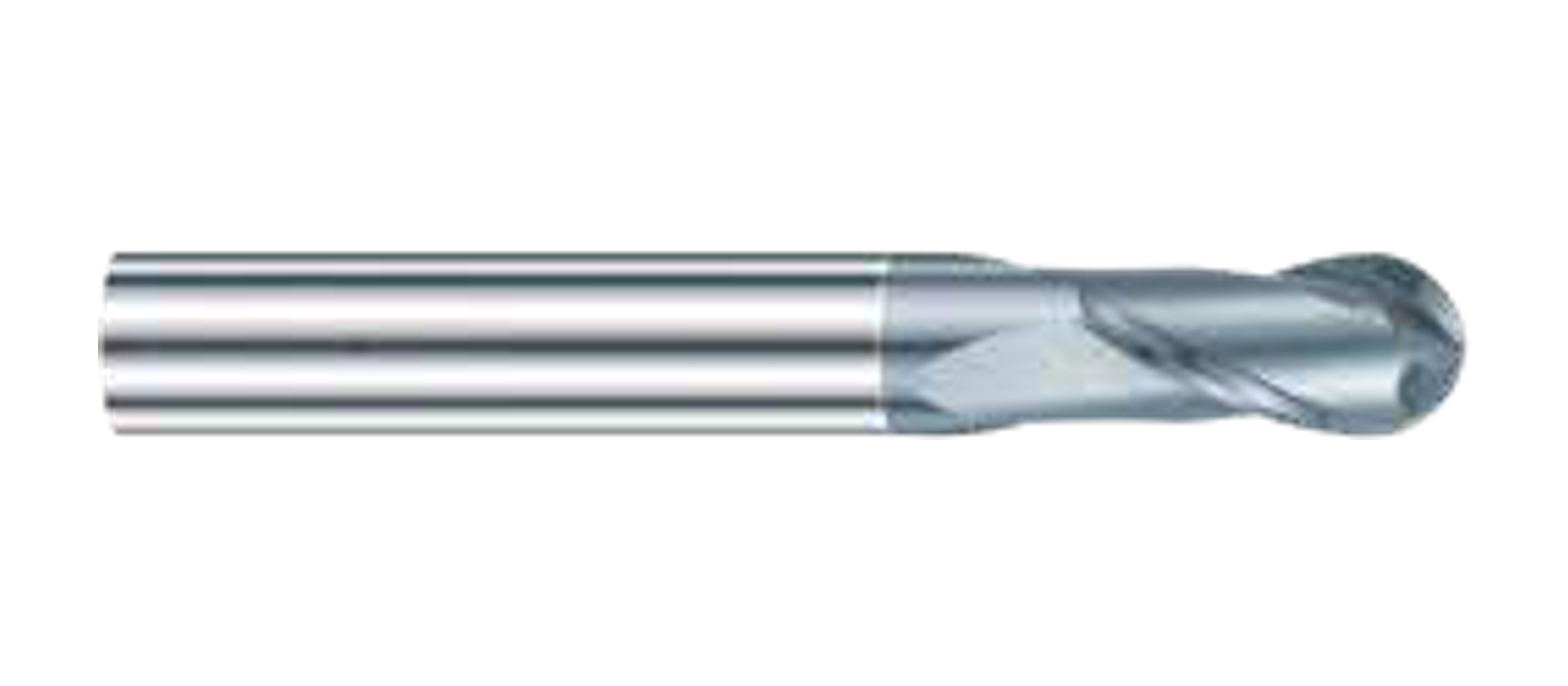

Fresas esféricas para aleaciones de alta temperatura, serie SGB, vista de producto — Vista de producto · serie SGB · R081

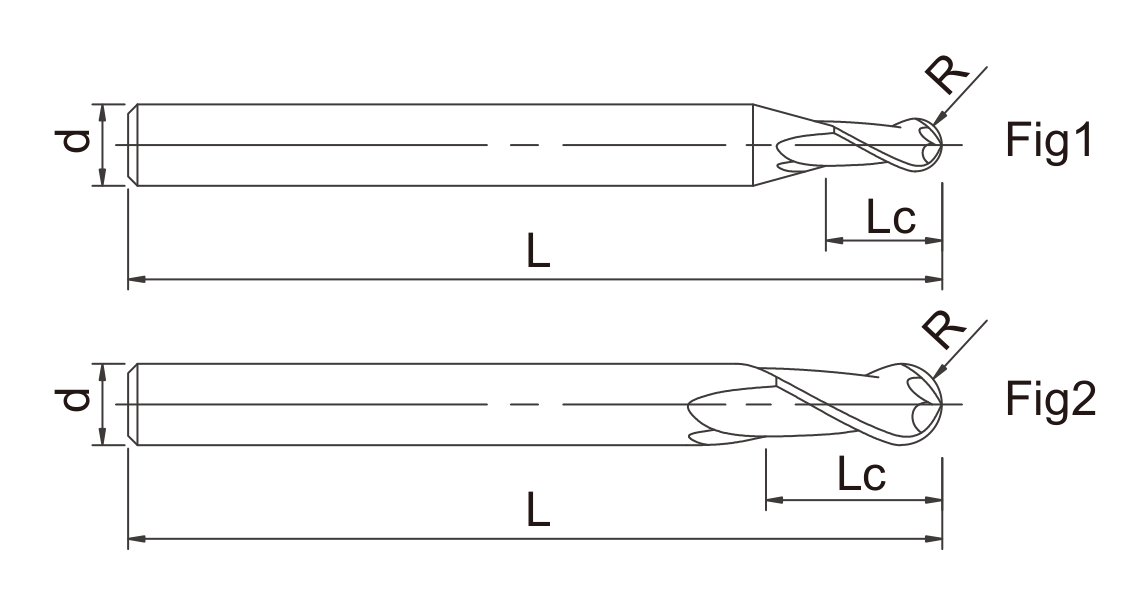

Fresas esféricas para aleaciones de alta temperatura, serie SGB, dibujo dimensional — Dibujo dimensional · serie SGB · R081

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

SGB · R081 · 2 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio esférico (R, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
SGB0102A	D1	R0.5	2	L50	4	2
SGB0102	D1	R0.5	2	L50	6	2
SGB0152A	D1.5	R0.75	3	L50	4	2
SGB0152	D1.5	R0.75	3	L50	6	2
SGB0202A	D2	R1	4	L50	4	2
SGB0202	D2	R1	4	L50	6	2
SGB0252A	D2.5	R1.25	5	L50	4	2
SGB0252	D2.5	R1.25	5	L50	6	2
SGB0302Z	D3	R1.5	6	L50	3	2
SGB0302A	D3	R1.5	6	L50	4	2
SGB0302	D3	R1.5	6	L50	6	2
SGB0352A	D3.5	R1.75	8	L50	4	2
SGB0352	D3.5	R1.75	8	L50	6	2
SGB0402A	D4	R2	8	L50	4	2
SGB0402	D4	R2	8	L50	6	2
SGB0502Z	D5	R2.5	10	L50	5	2
SGB0502	D5	R2.5	10	L50	6	2
SGB0602	D6	R3	12	L50	6	2
SGB0802	D8	R4	16	L60	8	2
SGB1002	D10	R5	20	L75	10	2
SGB1202	D12	R6	24	L75	12	2
SGB1602	D16	R8	32	L100	16	2
SGB2002	D20	R10	40	L100	20	2

Aplicaciones y criterios de compra

contorneado y superficies 3D en aleaciones resistentes al calor. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.

Pieza y operación

Indique material, dureza o condición disponible, tipo de operación y geometría requerida.

Series y dimensiones

Compare SGB (R081) por radio esférico, aleación, alcance y acabado de la superficie; conserve el código completo del modelo.

Máquina y pedido

Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.

Equipos de producción documentados

Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

Celda CNC de rectificado de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Celda CNC de rectificado de herramientas**
Vista de una celda CNC cerrada para el rectificado de herramientas.

Línea de limpieza ultrasónica, referencia para Fresas esféricas para aleaciones de alta temperatura — **Línea de limpieza ultrasónica**
Línea de limpieza ultrasónica con cestas de proceso.

Equipo CNC de rectificado, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo CNC de rectificado**
Equipo CNC de rectificado con la zona de trabajo cerrada.

Rectificadora de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Rectificadora de herramientas**
Rectificadora de herramientas instalada en el área de producción.

Celda automatizada de rectificado, referencia para Fresas esféricas para aleaciones de alta temperatura — **Celda automatizada de rectificado**
Celda automatizada de rectificado con cerramiento de seguridad.

Equipo automatizado de rectificado, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo automatizado de rectificado**
Equipo automatizado de rectificado en el taller.

Rectificadoras CNC, referencia para Fresas esféricas para aleaciones de alta temperatura — **Rectificadoras CNC**
Fila de rectificadoras CNC en el área de producción.

Equipo de recubrimiento de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo de recubrimiento de herramientas**
Equipo de recubrimiento de herramientas en la zona de tratamiento.

Equipo del proceso de recubrimiento, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo del proceso de recubrimiento**
Vista de la cámara y los controles del equipo de recubrimiento.

Estación de marcado láser, referencia para Fresas esféricas para aleaciones de alta temperatura — **Estación de marcado láser**
Un operario trabaja en una estación cerrada de marcado láser.

Puestos de acabado de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Puestos de acabado de herramientas**
Puestos de trabajo destinados al acabado de herramientas.

Preparación del filo de corte, referencia para Fresas esféricas para aleaciones de alta temperatura — **Preparación del filo de corte**
Equipo utilizado para la preparación controlada del filo.

Redondeo y pulido de filos, referencia para Fresas esféricas para aleaciones de alta temperatura — **Redondeo y pulido de filos**
Equipo de redondeo y pulido de filos en el área de acabado.

Equipo de granallado húmedo, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo de granallado húmedo**
Equipo de granallado húmedo con su recinto de trabajo.

Equipo de granallado húmedo — vista alternativa, referencia para Fresas esféricas para aleaciones de alta temperatura — **Equipo de granallado húmedo — vista alternativa**
Vista alternativa del equipo de granallado húmedo.

Equipos de inspección y medición documentados

Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

Sala de inspección de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Sala de inspección de herramientas**
Operarios trabajan en puestos de inspección óptica.

Medición del perfil de la herramienta

Pantalla y equipo para la medición del perfil de una herramienta.

Puestos de medición, referencia para Fresas esféricas para aleaciones de alta temperatura — **Puestos de medición**
Puestos de medición situados en el área de inspección.

Instrumento de equilibrado, referencia para Fresas esféricas para aleaciones de alta temperatura — **Instrumento de equilibrado**
Instrumento de equilibrado utilizado durante la revisión de herramientas.

Presetting y revisión dimensional, referencia para Fresas esféricas para aleaciones de alta temperatura — **Presetting y revisión dimensional**
Puesto de presetting y revisión dimensional.

Presetter óptico de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Presetter óptico de herramientas**
Presetter óptico para la comprobación dimensional de herramientas.

Inspección óptica, referencia para Fresas esféricas para aleaciones de alta temperatura — **Inspección óptica**
Sistema de inspección óptica en el área de control.

Medición de herramientas, referencia para Fresas esféricas para aleaciones de alta temperatura — **Medición de herramientas**
Un operario coloca una herramienta en una máquina de medición cerrada.

Preguntas frecuentes sobre fresa esférica para aleaciones de alta temperatura

¿Cuándo conviene una fresa esférica SGB?

Cuando el perfil requiere contorneado o superficies 3D compatibles con una punta esférica. No sustituye automáticamente a una fresa plana o tórica.

¿Qué radio debe indicarse en un pedido SGB?

Indique el radio esférico y el diámetro de corte junto con las longitudes y el mango. Use el código completo para evitar sustituir variantes de geometría distinta.

¿Puede elegirse el modelo solo por decir Inconel o superaleación?

No. Se necesitan grado, condición, operación, profundidad, acceso, máquina, sujeción y requisitos de acabado.

¿Qué información debe acompañar la solicitud de cotización?

Indique código de modelo o plano, material y condición, operación, radio esférico, aleación, alcance y acabado de la superficie, máquina, portaherramientas, cantidad, destino y criterios de aceptación.

¿Pueden agruparse modelos del mismo diámetro en una sola referencia?

No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.

¿Se pueden solicitar medidas especiales u opciones OEM?

Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.

Solicite una cotización de fresa esférica para aleaciones de alta temperatura

Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
