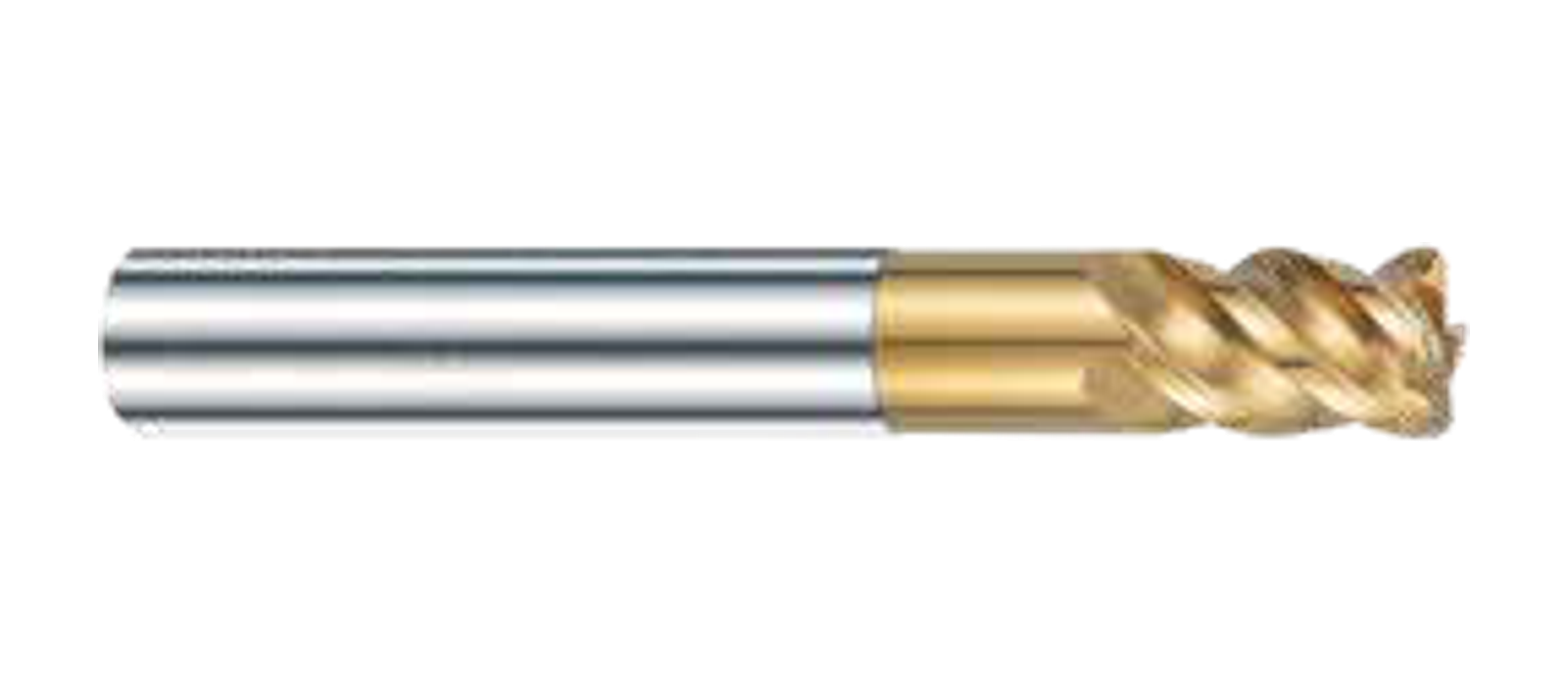

Serie NRBH NRBI · R013
Fresas tóricas de mango largo
Compare series y modelos de fresa tórica de mango largo a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por radio de esquina, diámetro, longitud de corte y longitud total.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa tórica de mango largo
Esta página reúne 9 familias de catálogo para hombros, cavidades y superficies que requieren mayor alcance con radio de esquina. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare radio de esquina, diámetro, longitud de corte y longitud total.
- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.
Series, vistas de producto y dibujos dimensionales
Serie HRBH HRBI · R028
Serie HRBJ · R029
Serie HRBXH HRBXI · R031
Serie HRBXJ · R032
Serie DRAH DRAI · R049
Serie DRAJ · R050
Serie DRBH DRBI · R052

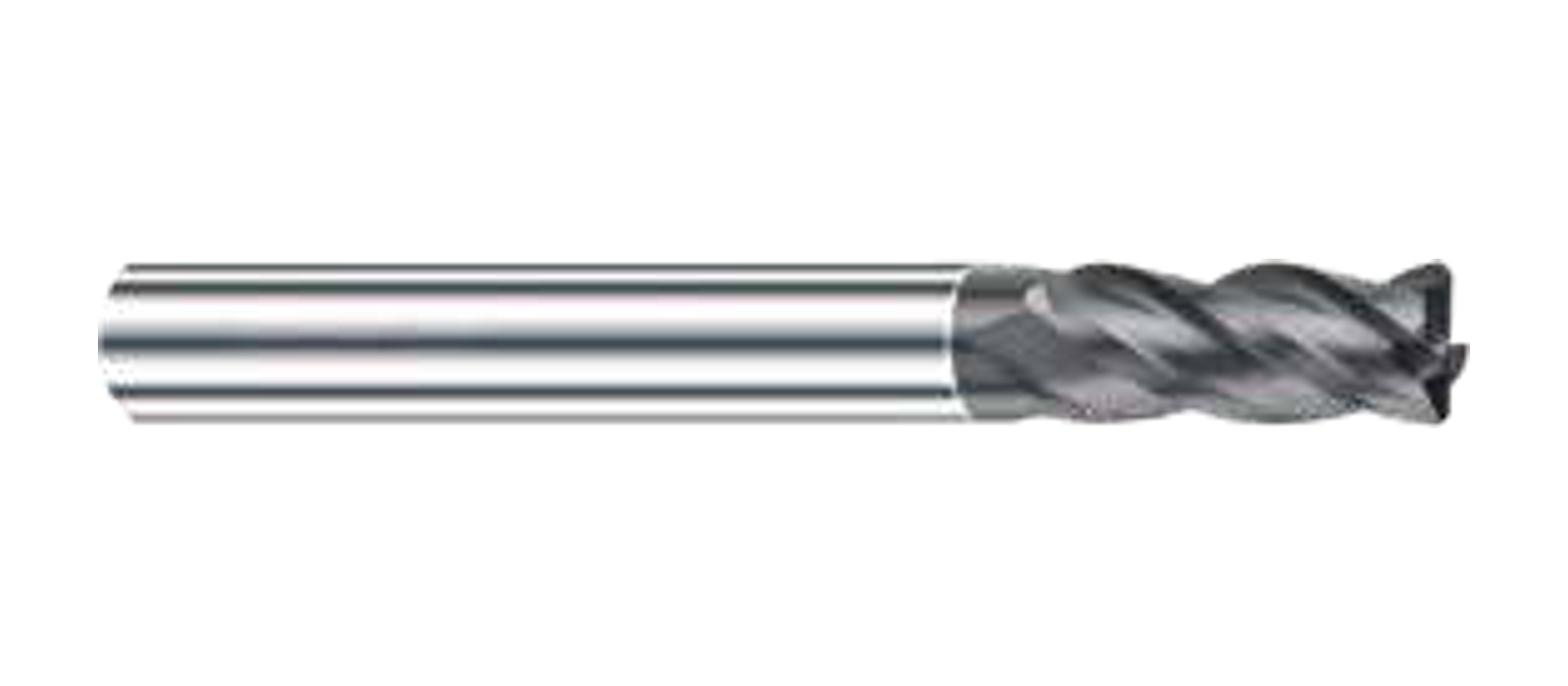

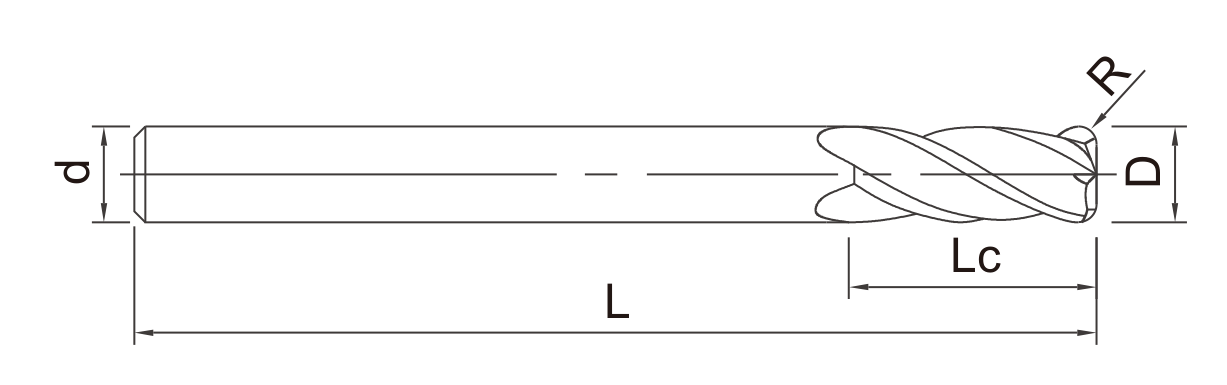

Serie DRBJ · R053
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

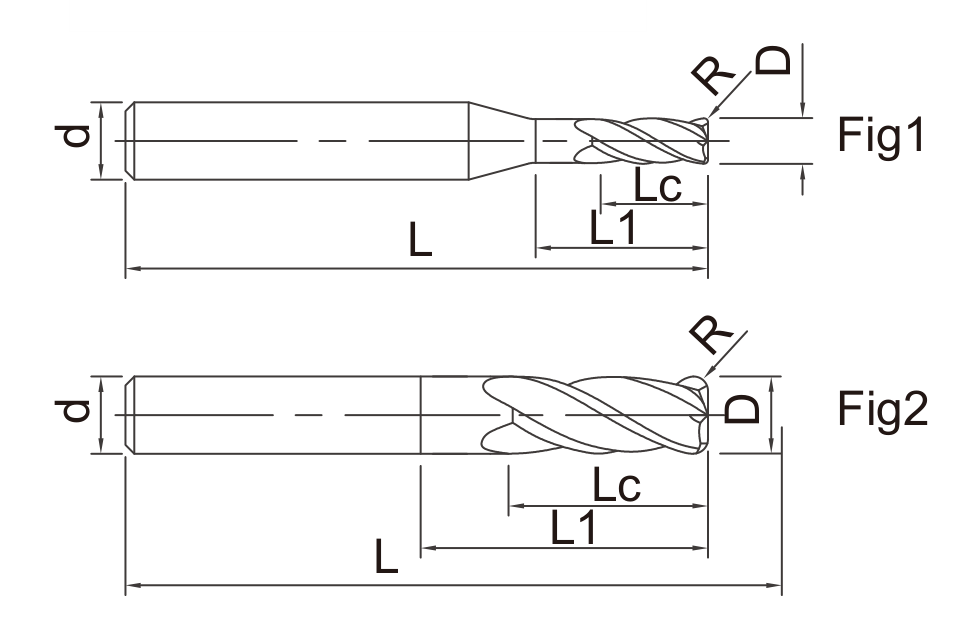

NRBH NRBI · R013 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NRBH0402A | D4 | R0.2 | 8 | 12 | L75 | 4 | 4 |
| NRBH0402 | D4 | R0.2 | 8 | 12 | L75 | 6 | 4 |
| NRBH0405A | D4 | R0.5 | 8 | 12 | L75 | 4 | 4 |
| NRBH0405 | D4 | R0.5 | 8 | 12 | L75 | 6 | 4 |
| NRBH0602 | D6 | R0.2 | 12 | 20 | L75 | 6 | 4 |
| NRBH0605 | D6 | R0.5 | 12 | 20 | L75 | 6 | 4 |
| NRBH0610 | D6 | R1 | 12 | 20 | L75 | 6 | 4 |
| NRBH0802 | D8 | R0.2 | 12 | 24 | L75 | 8 | 4 |
| NRBH0805 | D8 | R0.5 | 12 | 24 | L75 | 8 | 4 |
| NRBH0810 | D8 | R1 | 12 | 24 | L75 | 8 | 4 |
| NRBI0602 | D6 | R0.2 | 12 | 20 | L100 | 6 | 4 |
| NRBI0605 | D6 | R0.5 | 12 | 20 | L100 | 6 | 4 |
| NRBI0610 | D6 | R1 | 12 | 20 | L100 | 6 | 4 |
| NRBI0802 | D8 | R0.2 | 16 | 24 | L100 | 8 | 4 |
| NRBI0805 | D8 | R0.5 | 16 | 24 | L100 | 8 | 4 |
| NRBI0810 | D8 | R1 | 16 | 24 | L100 | 8 | 4 |
| NRBI1002 | D10 | R0.2 | 20 | 30 | L100 | 10 | 4 |
| NRBI1005 | D10 | R0.5 | 20 | 30 | L100 | 10 | 4 |
| NRBI1010 | D10 | R1 | 20 | 30 | L100 | 10 | 4 |
| NRBI1205 | D12 | R0.5 | 24 | 36 | L100 | 12 | 4 |
| NRBI1210 | D12 | R1 | 24 | 36 | L100 | 12 | 4 |

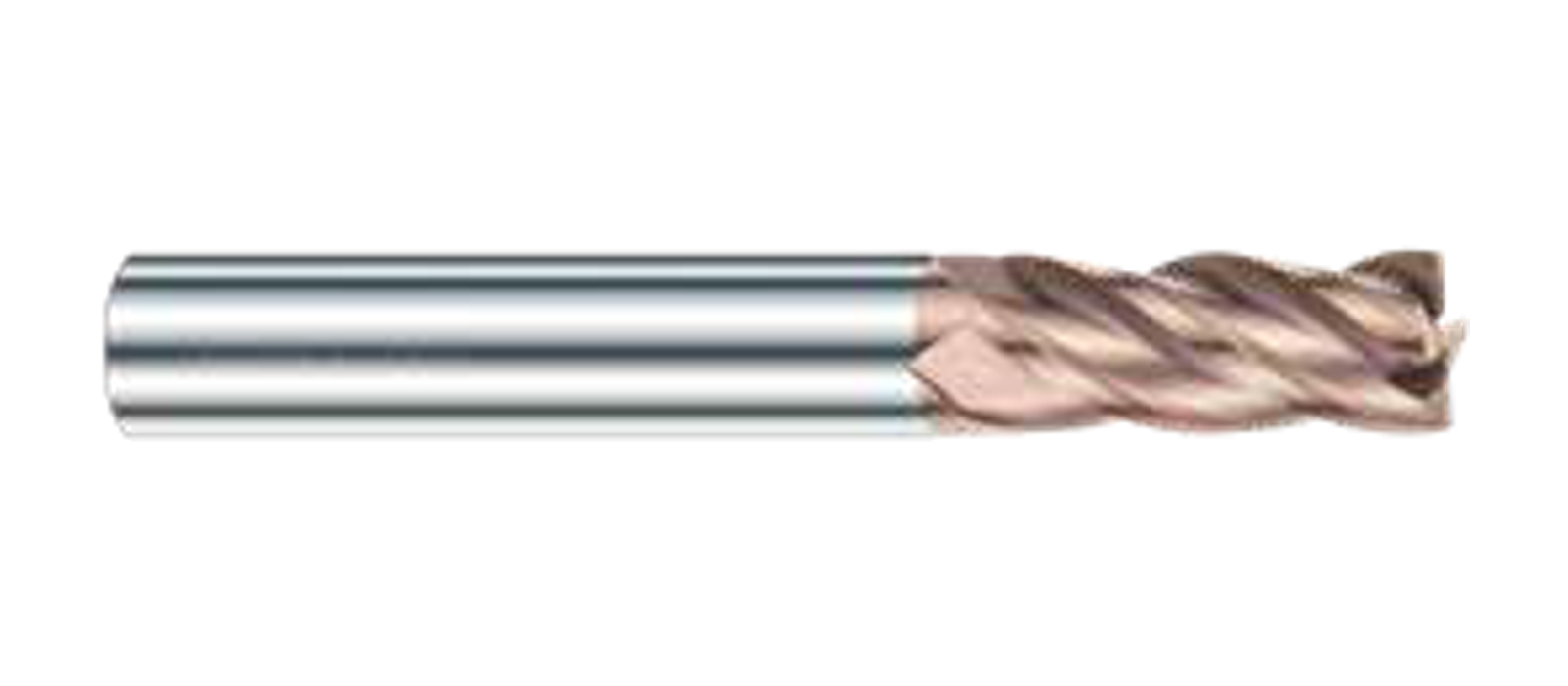

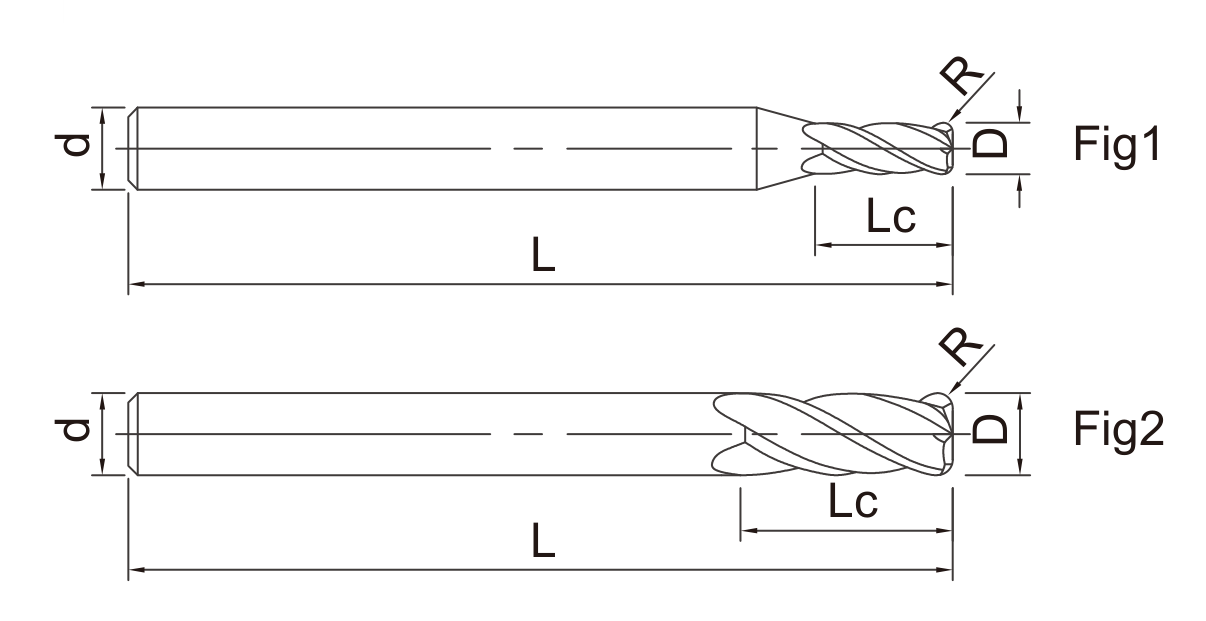

HRBH HRBI · R028 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| HRBH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| HRBH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| HRBH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| HRBH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| HRBH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| HRBH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| HRBH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| HRBH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| HRBH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| HRBH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| HRBH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| HRBH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| HRBH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| HRBH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| HRBH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| HRBI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| HRBI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| HRBI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| HRBI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| HRBI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| HRBI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| HRBI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| HRBI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| HRBI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| HRBI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| HRBI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| HRBI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| HRBI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| HRBI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| HRBI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| HRBI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| HRBI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| HRBI1230 | D12 | R3 | 30 | L100 | 12 | 4 |

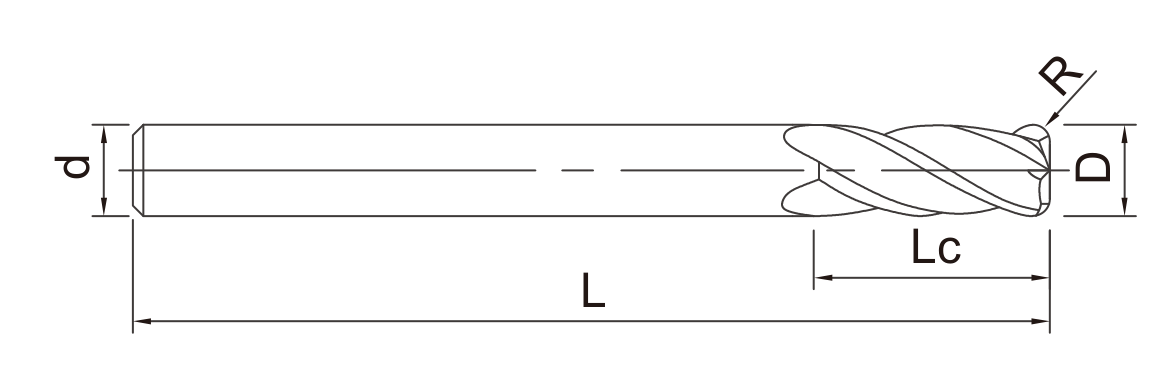

HRBJ · R029 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| HRBJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| HRBJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| HRBJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| HRBJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| HRBJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| HRBJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| HRBJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| HRBJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| HRBJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| HRBJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| HRBJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| HRBJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| HRBJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| HRBJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| HRBJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| HRBJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| HRBJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |
| HRBJ1610 | D16 | R1 | 45 | L150 | 16 | 4 |
| HRBJ1620 | D16 | R2 | 45 | L150 | 16 | 4 |
| HRBJ1630 | D16 | R3 | 45 | L150 | 16 | 4 |
| HRBJ2010 | D20 | R1 | 50 | L150 | 20 | 4 |
| HRBJ2020 | D20 | R2 | 50 | L150 | 20 | 4 |
| HRBJ2030 | D20 | R3 | 50 | L150 | 20 | 4 |

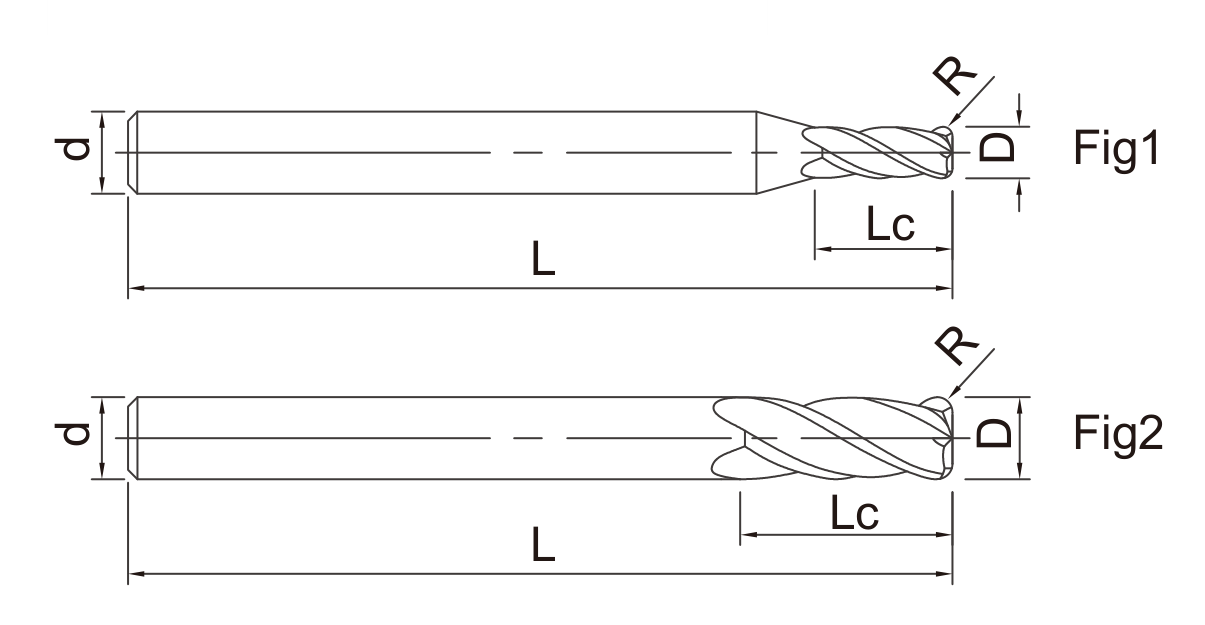

HRBXH HRBXI · R031 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBXH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| HRBXH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| HRBXH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| HRBXH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| HRBXH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| HRBXH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| HRBXH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| HRBXH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| HRBXH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| HRBXH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| HRBXH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| HRBXH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| HRBXH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| HRBXH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| HRBXH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| HRBXH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| HRBXI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| HRBXI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| HRBXI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| HRBXI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| HRBXI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| HRBXI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| HRBXI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| HRBXI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| HRBXI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| HRBXI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| HRBXI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| HRBXI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| HRBXI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| HRBXI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| HRBXI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| HRBXI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| HRBXI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| HRBXI1230 | D12 | R3 | 30 | L100 | 12 | 4 |

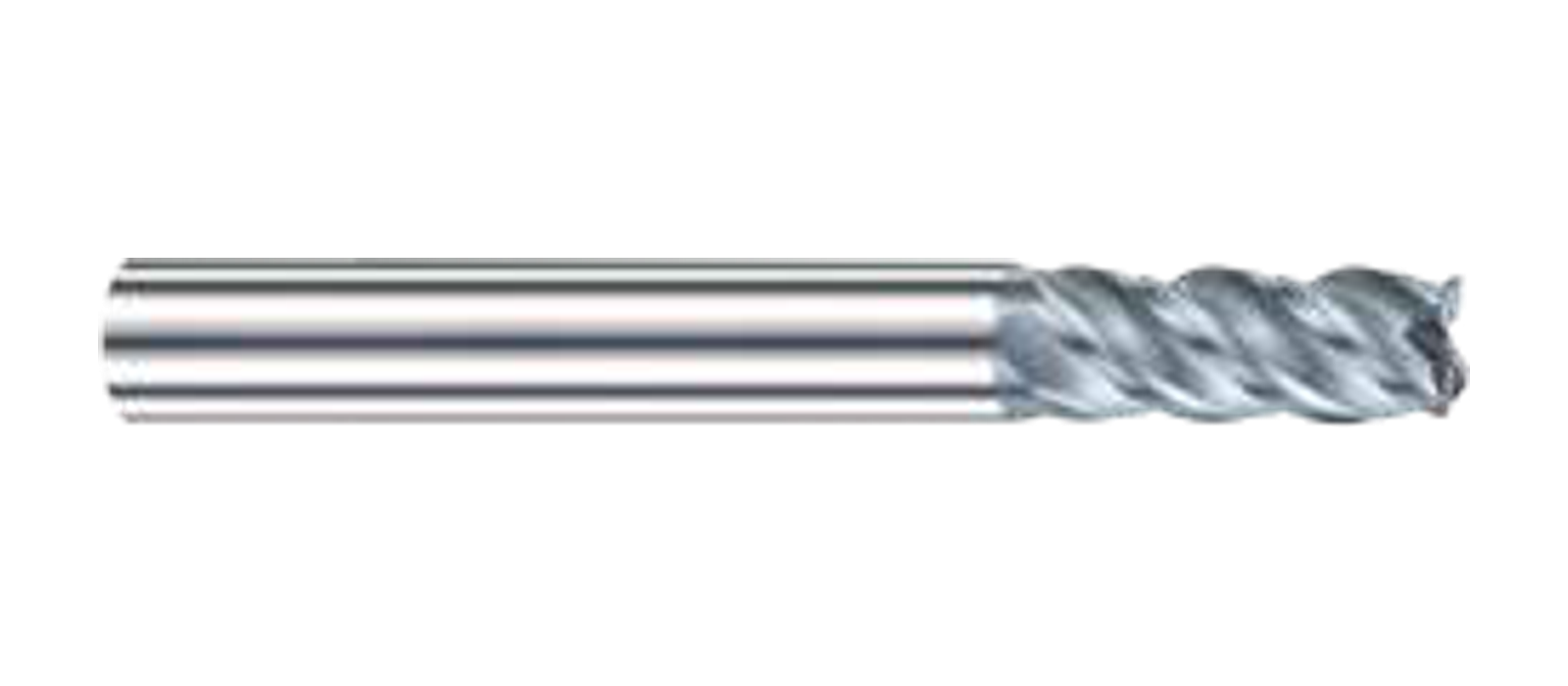

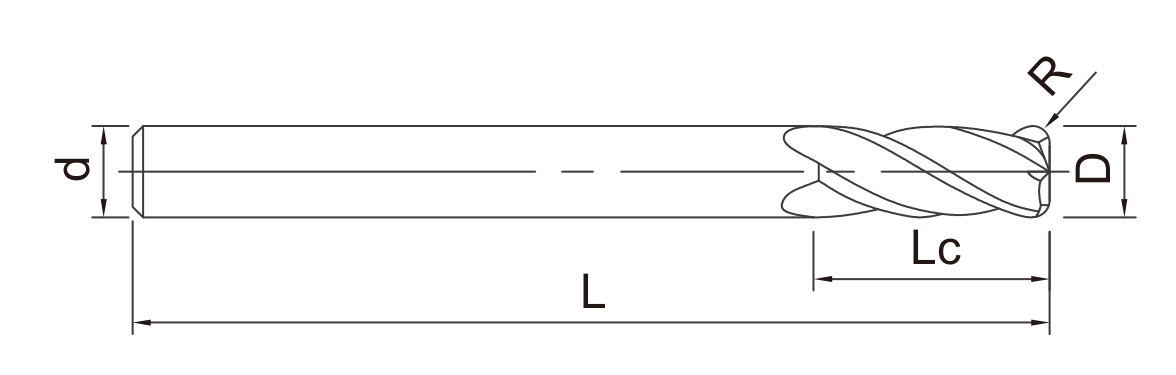

HRBXJ · R032 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| HRBXJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| HRBXJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| HRBXJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| HRBXJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| HRBXJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| HRBXJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| HRBXJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| HRBXJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| HRBXJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| HRBXJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| HRBXJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| HRBXJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| HRBXJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| HRBXJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| HRBXJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| HRBXJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| HRBXJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| HRBXJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |

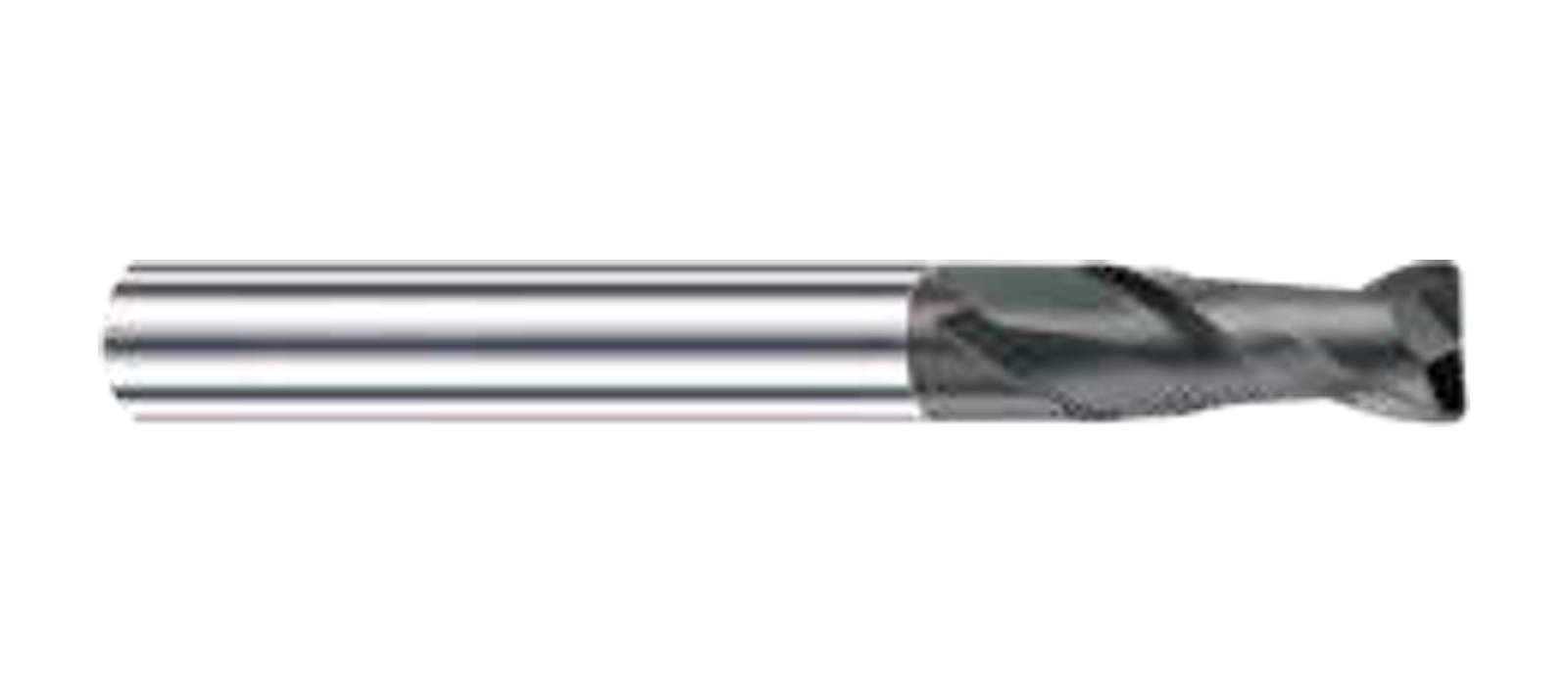

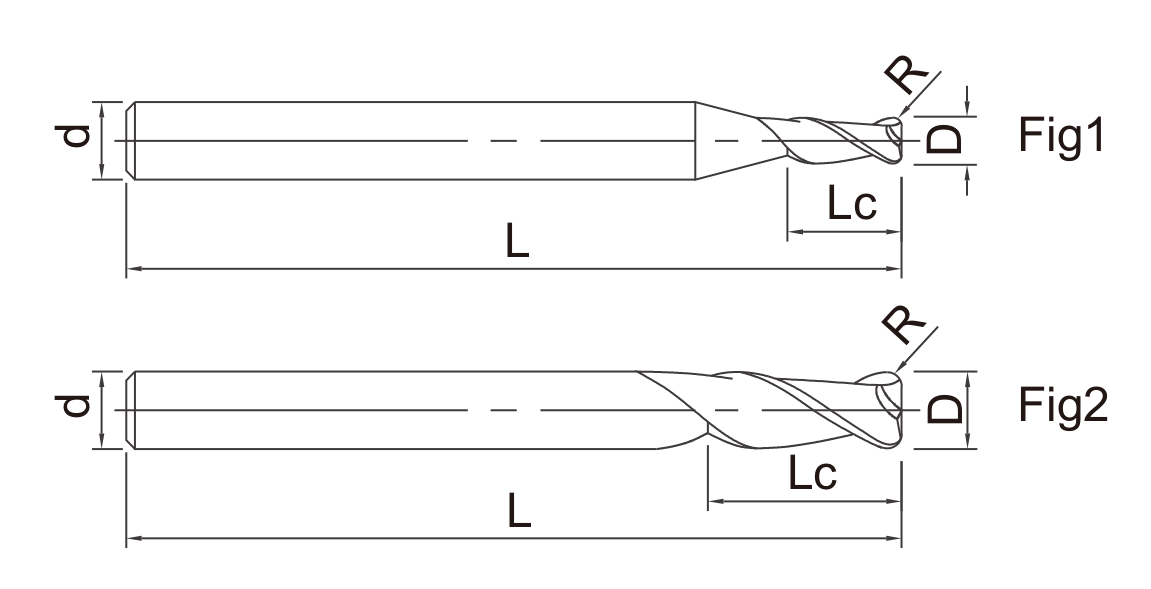

DRAH DRAI · R049 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRAH0402A | D4 | R0.2 | 10 | L75 | 4 | 2 |
| DRAH0402 | D4 | R0.2 | 10 | L75 | 6 | 2 |
| DRAH0405A | D4 | R0.5 | 10 | L75 | 4 | 2 |
| DRAH0405 | D4 | R0.5 | 10 | L75 | 6 | 2 |
| DRAH0505Z | D5 | R0.5 | 13 | L75 | 5 | 2 |
| DRAH0505 | D5 | R0.5 | 13 | L75 | 6 | 2 |
| DRAH0510Z | D5 | R1 | 13 | L75 | 5 | 2 |
| DRAH0510 | D5 | R1 | 13 | L75 | 6 | 2 |
| DRAH0602 | D6 | R0.2 | 16 | L75 | 6 | 2 |
| DRAH0603 | D6 | R0.3 | 16 | L75 | 6 | 2 |
| DRAH0605 | D6 | R0.5 | 16 | L75 | 6 | 2 |
| DRAH0610 | D6 | R1 | 16 | L75 | 6 | 2 |
| DRAH0802 | D8 | R0.2 | 20 | L75 | 8 | 2 |
| DRAH0803 | D8 | R0.3 | 20 | L75 | 8 | 2 |
| DRAH0805 | D8 | R0.5 | 20 | L75 | 8 | 2 |
| DRAH0810 | D8 | R1 | 20 | L75 | 8 | 2 |
| DRAI0602 | D6 | R0.2 | 16 | L100 | 6 | 2 |
| DRAI0605 | D6 | R0.5 | 16 | L100 | 6 | 2 |
| DRAI0610 | D6 | R1 | 16 | L100 | 6 | 2 |
| DRAI0802 | D8 | R0.2 | 20 | L100 | 8 | 2 |
| DRAI0803 | D8 | R0.3 | 20 | L100 | 8 | 2 |
| DRAI0805 | D8 | R0.5 | 20 | L100 | 8 | 2 |
| DRAI0810 | D8 | R1 | 20 | L100 | 8 | 2 |
| DRAI0820 | D8 | R2 | 20 | L100 | 8 | 2 |
| DRAI1002 | D10 | R0.2 | 25 | L100 | 10 | 2 |
| DRAI1003 | D10 | R0.3 | 25 | L100 | 10 | 2 |
| DRAI1005 | D10 | R0.5 | 25 | L100 | 10 | 2 |
| DRAI1010 | D10 | R1 | 25 | L100 | 10 | 2 |
| DRAI1020 | D10 | R2 | 25 | L100 | 10 | 2 |
| DRAI1030 | D10 | R3 | 25 | L100 | 10 | 2 |
| DRAI1205 | D12 | R0.5 | 30 | L100 | 12 | 2 |
| DRAI1210 | D12 | R1 | 30 | L100 | 12 | 2 |
| DRAI1220 | D12 | R2 | 30 | L100 | 12 | 2 |
| DRAI1230 | D12 | R3 | 30 | L100 | 12 | 2 |

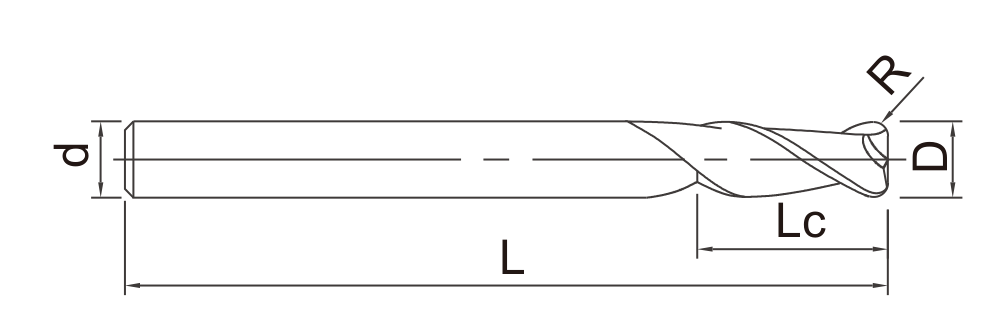

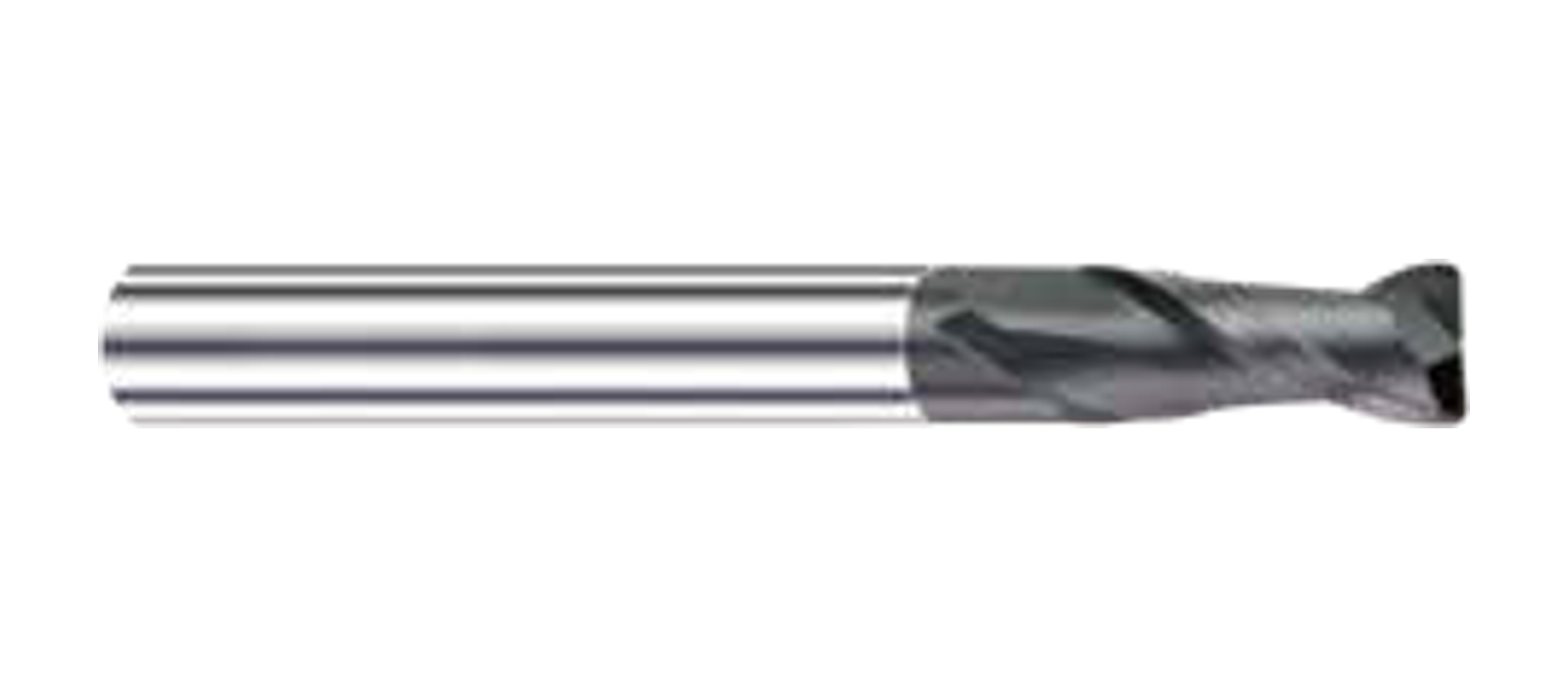

DRAJ · R050 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRAJ0602 | D6 | R0.2 | 16 | L150 | 6 | 2 |
| DRAJ0603 | D6 | R0.3 | 16 | L150 | 6 | 2 |
| DRAJ0605 | D6 | R0.5 | 16 | L150 | 6 | 2 |
| DRAJ0610 | D6 | R1 | 16 | L150 | 6 | 2 |
| DRAJ0802 | D8 | R0.2 | 20 | L150 | 8 | 2 |
| DRAJ0803 | D8 | R0.3 | 20 | L150 | 8 | 2 |
| DRAJ0805 | D8 | R0.5 | 20 | L150 | 8 | 2 |
| DRAJ0810 | D8 | R1 | 20 | L150 | 8 | 2 |
| DRAJ1002 | D10 | R0.2 | 25 | L150 | 10 | 2 |
| DRAJ1003 | D10 | R0.3 | 25 | L150 | 10 | 2 |
| DRAJ1005 | D10 | R0.5 | 25 | L150 | 10 | 2 |
| DRAJ1010 | D10 | R1 | 25 | L150 | 10 | 2 |
| DRAJ1020 | D10 | R2 | 25 | L150 | 10 | 2 |
| DRAJ1030 | D10 | R3 | 25 | L150 | 10 | 2 |
| DRAJ1205 | D12 | R0.5 | 30 | L150 | 12 | 2 |
| DRAJ1210 | D12 | R1 | 30 | L150 | 12 | 2 |
| DRAJ1220 | D12 | R2 | 30 | L150 | 12 | 2 |
| DRAJ1230 | D12 | R3 | 30 | L150 | 12 | 2 |
| DRAJ1610 | D16 | R1 | 45 | L150 | 16 | 2 |
| DRAJ1620 | D16 | R2 | 45 | L150 | 16 | 2 |
| DRAJ1630 | D16 | R3 | 45 | L150 | 16 | 2 |
| DRAJ2010 | D20 | R1 | 50 | L150 | 20 | 2 |
| DRAJ2020 | D20 | R2 | 50 | L150 | 20 | 2 |
| DRAJ2030 | D20 | R3 | 50 | L150 | 20 | 2 |

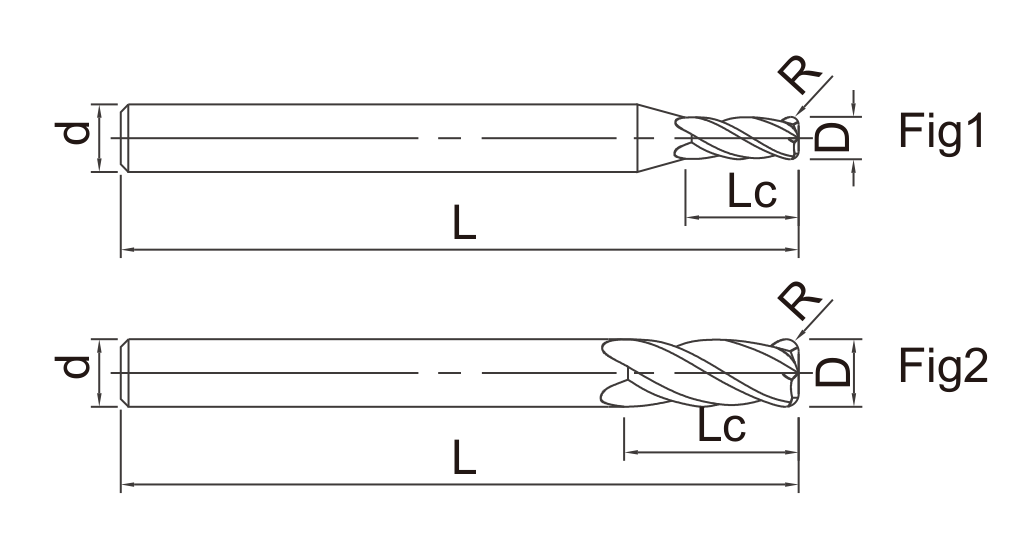

DRBH DRBI · R052 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRBH0402A | D4 | R0.2 | 10 | L75 | 4 | 4 |
| DRBH0402 | D4 | R0.2 | 10 | L75 | 6 | 4 |
| DRBH0405A | D4 | R0.5 | 10 | L75 | 4 | 4 |
| DRBH0405 | D4 | R0.5 | 10 | L75 | 6 | 4 |
| DRBH0505Z | D5 | R0.5 | 13 | L75 | 5 | 4 |
| DRBH0505 | D5 | R0.5 | 13 | L75 | 6 | 4 |
| DRBH0510Z | D5 | R1 | 13 | L75 | 5 | 4 |
| DRBH0510 | D5 | R1 | 13 | L75 | 6 | 4 |
| DRBH0602 | D6 | R0.2 | 16 | L75 | 6 | 4 |
| DRBH0603 | D6 | R0.3 | 16 | L75 | 6 | 4 |
| DRBH0605 | D6 | R0.5 | 16 | L75 | 6 | 4 |
| DRBH0610 | D6 | R1 | 16 | L75 | 6 | 4 |
| DRBH0802 | D8 | R0.2 | 20 | L75 | 8 | 4 |
| DRBH0803 | D8 | R0.3 | 20 | L75 | 8 | 4 |
| DRBH0805 | D8 | R0.5 | 20 | L75 | 8 | 4 |
| DRBH0810 | D8 | R1 | 20 | L75 | 8 | 4 |
| DRBI0405A | D4 | R0.5 | 10 | L100 | 4 | 4 |
| DRBI0602 | D6 | R0.2 | 16 | L100 | 6 | 4 |
| DRBI0605 | D6 | R0.5 | 16 | L100 | 6 | 4 |
| DRBI0610 | D6 | R1 | 16 | L100 | 6 | 4 |
| DRBI0802 | D8 | R0.2 | 20 | L100 | 8 | 4 |
| DRBI0803 | D8 | R0.3 | 20 | L100 | 8 | 4 |
| DRBI0805 | D8 | R0.5 | 20 | L100 | 8 | 4 |
| DRBI0810 | D8 | R1 | 20 | L100 | 8 | 4 |
| DRBI0820 | D8 | R2 | 20 | L100 | 8 | 4 |
| DRBI1002 | D10 | R0.2 | 25 | L100 | 10 | 4 |
| DRBI1003 | D10 | R0.3 | 25 | L100 | 10 | 4 |
| DRBI1005 | D10 | R0.5 | 25 | L100 | 10 | 4 |
| DRBI1010 | D10 | R1 | 25 | L100 | 10 | 4 |
| DRBI1020 | D10 | R2 | 25 | L100 | 10 | 4 |
| DRBI1030 | D10 | R3 | 25 | L100 | 10 | 4 |
| DRBI1205 | D12 | R0.5 | 30 | L100 | 12 | 4 |
| DRBI1210 | D12 | R1 | 30 | L100 | 12 | 4 |
| DRBI1220 | D12 | R2 | 30 | L100 | 12 | 4 |
| DRBI1230 | D12 | R3 | 30 | L100 | 12 | 4 |
DRBJ · R053 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| DRBJ0602 | D6 | R0.2 | 16 | L150 | 6 | 4 |
| DRBJ0603 | D6 | R0.3 | 16 | L150 | 6 | 4 |
| DRBJ0605 | D6 | R0.5 | 16 | L150 | 6 | 4 |
| DRBJ0610 | D6 | R1 | 16 | L150 | 6 | 4 |
| DRBJ0802 | D8 | R0.2 | 20 | L150 | 8 | 4 |
| DRBJ0803 | D8 | R0.3 | 20 | L150 | 8 | 4 |
| DRBJ0805 | D8 | R0.5 | 20 | L150 | 8 | 4 |
| DRBJ0810 | D8 | R1 | 20 | L150 | 8 | 4 |
| DRBJ1002 | D10 | R0.2 | 25 | L150 | 10 | 4 |
| DRBJ1003 | D10 | R0.3 | 25 | L150 | 10 | 4 |
| DRBJ1005 | D10 | R0.5 | 25 | L150 | 10 | 4 |
| DRBJ1010 | D10 | R1 | 25 | L150 | 10 | 4 |
| DRBJ1020 | D10 | R2 | 25 | L150 | 10 | 4 |
| DRBJ1030 | D10 | R3 | 25 | L150 | 10 | 4 |
| DRBJ1205 | D12 | R0.5 | 30 | L150 | 12 | 4 |
| DRBJ1210 | D12 | R1 | 30 | L150 | 12 | 4 |
| DRBJ1220 | D12 | R2 | 30 | L150 | 12 | 4 |
| DRBJ1230 | D12 | R3 | 30 | L150 | 12 | 4 |
| DRBJ1610 | D16 | R1 | 45 | L150 | 16 | 4 |
| DRBJ1620 | D16 | R2 | 45 | L150 | 16 | 4 |
| DRBJ1630 | D16 | R3 | 45 | L150 | 16 | 4 |
| DRBJ2010 | D20 | R1 | 50 | L150 | 20 | 4 |
| DRBJ2020 | D20 | R2 | 50 | L150 | 20 | 4 |
| DRBJ2030 | D20 | R3 | 50 | L150 | 20 | 4 |
Aplicaciones y criterios de compra
hombros, cavidades y superficies que requieren mayor alcance con radio de esquina. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
P09 reúne fresas tóricas de mango largo de las series NRBH, HRBH, DRAH y DRBH. El mango largo aumenta la longitud total; no se presenta como sinónimo de cuello largo o zona aliviada.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare NRBH NRBI (R013), HRBH HRBI (R028), HRBJ (R029), HRBXH HRBXI (R031), HRBXJ (R032), DRAH DRAI (R049), DRAJ (R050), DRBH DRBI (R052), DRBJ (R053) por radio de esquina, diámetro, longitud de corte y longitud total; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa tórica de mango largo
¿Qué diferencia hay entre una fresa de mango largo y una fresa de cuello largo?
El mango largo aumenta la longitud total de la herramienta; un cuello largo crea alcance mediante una zona aliviada detrás del filo. En P09 se seleccionan las series de mango largo por su fila completa, sin tratarlas como equivalentes a una herramienta de cuello largo.
¿Cómo se elige el radio de esquina para una cavidad retraída?
Compare el radio R con la transición del plano y revise al mismo tiempo D, longitud de corte, longitud total y diámetro de mango. El diámetro por sí solo no define la esquina que se obtendrá.
¿Las series NRBH, HRBH, DRAH y DRBH son intercambiables?
No se deben intercambiar por el nombre o el diámetro. Cada serie conserva su número de labios y sus combinaciones de longitud, mango y radio; use el código completo y el dibujo correspondiente.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, radio de esquina, diámetro, longitud de corte y longitud total, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
Productos relacionados
Fresas esféricas de mango largo
Compare modelos y geometrías de fresa esférica de mango largo.
Fresas tóricas para trabajo pesado
Compare modelos y geometrías de fresa tórica para trabajo pesado.
Fresas tóricas para titanio
Compare modelos y geometrías de fresa tórica para titanio.
Solicite una cotización de fresa tórica de mango largo
Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
