Fresas de metal duro para aleaciones de alta temperatura

Compare series y modelos de fresa para aleaciones de alta temperatura a partir de dimensiones y códigos verificados del catálogo AXIMET.

Selección por aleación, diámetro, longitud de corte, labios y estabilidad de mecanizado.
Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
Revisión técnica B2B por modelo, cantidad y aplicación.

Solicitar cotización →Comparar especificaciones ↓

Fresas de metal duro para aleaciones de alta temperatura, vista de producto

Fresas de metal duro para aleaciones de alta temperatura, geometría de la herramienta

Selección de fresa para aleaciones de alta temperatura

Esta página reúne 1 familia de catálogo para mecanizado de superaleaciones cuando el modelo y la geometría corresponden a la operación. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Defina material, dureza disponible, operación y cantidad.
Compare aleación, diámetro, longitud de corte, labios y estabilidad de mecanizado.
Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

Series, vistas de producto y dibujos dimensionales

Serie SGE · R080

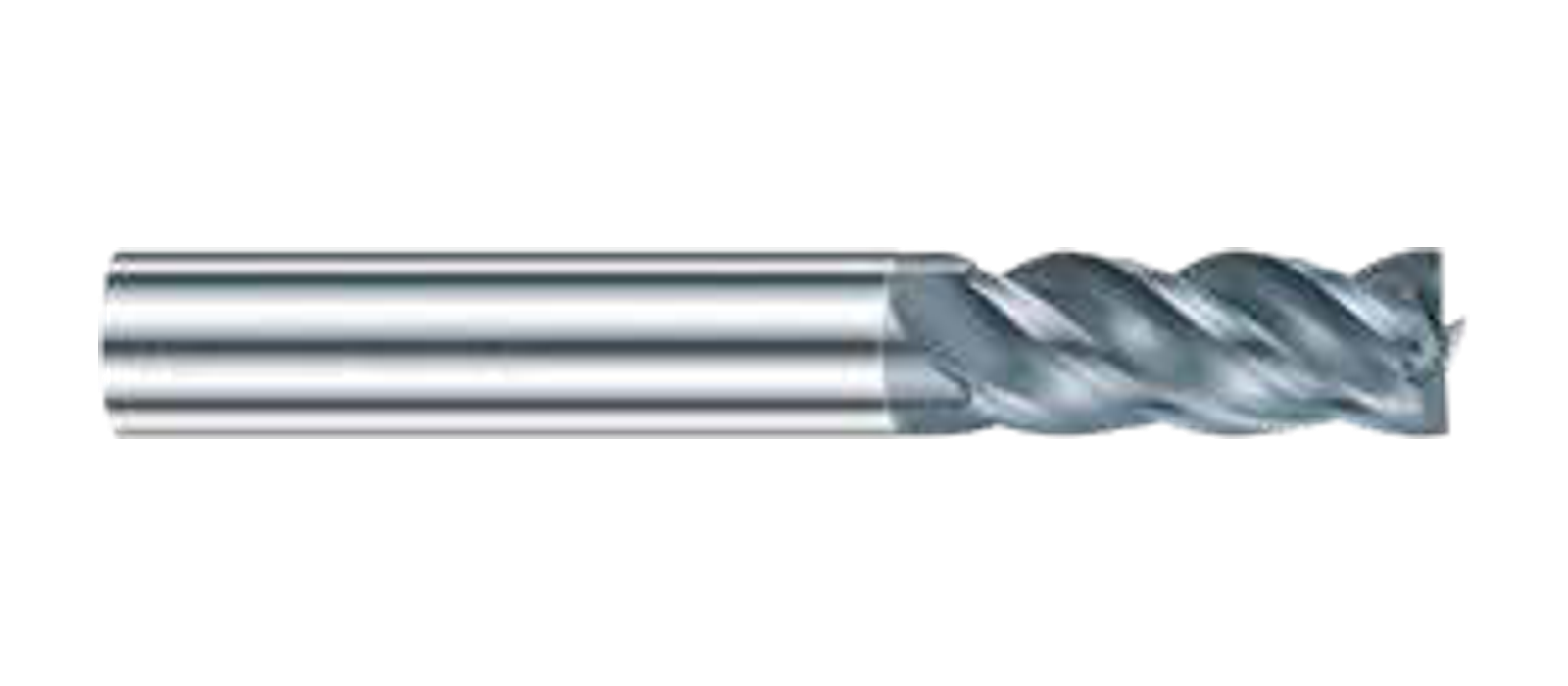

Fresas de metal duro para aleaciones de alta temperatura, serie SGE, vista de producto — Vista de producto · serie SGE · R080

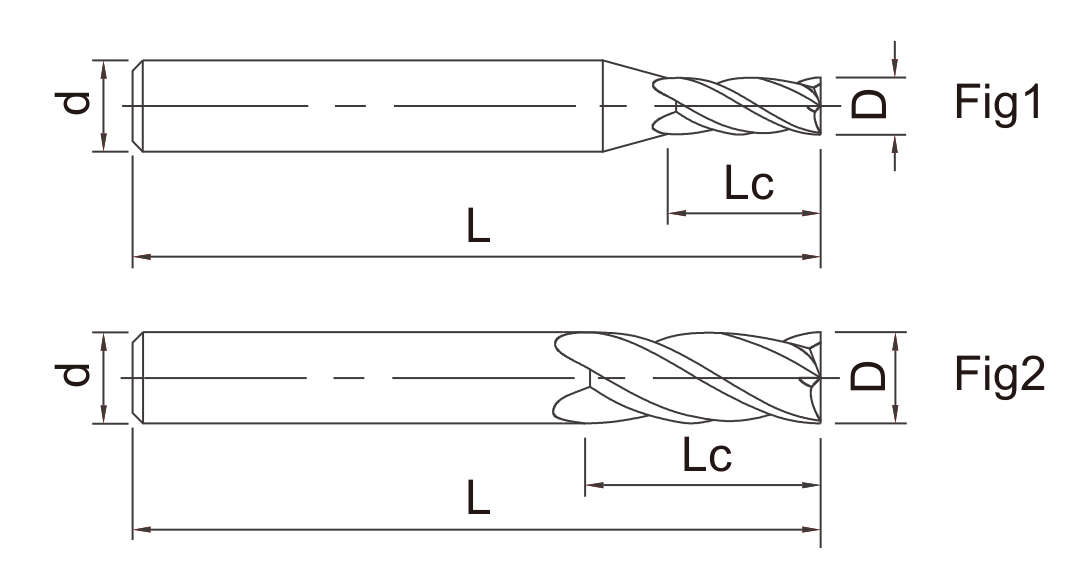

Fresas de metal duro para aleaciones de alta temperatura, serie SGE, dibujo dimensional — Dibujo dimensional · serie SGE · R080

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

SGE · R080 · 4 LABIOS

Modelo	Diámetro de corte (D, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
SGE0104A	D1	3	L50	4	4
SGE0154A	D1.5	4	L50	4	4
SGE0204A	D2	6	L50	4	4
SGE0254A	D2.5	6	L50	4	4
SGE0304A	D3	8	L50	4	4
SGE0304	D3	8	L50	6	4
SGE0404A	D4	10	L50	4	4
SGE0404	D4	10	L50	6	4
SGE0504	D5	13	L50	6	4
SGE0604	D6	15	L50	6	4
SGE0804	D8	20	L50	8	4
SGE1004	D10	25	L75	10	4
SGE1204	D12	30	L75	12	4
SGE1404	D14	35	L100	14	4
SGE1604	D16	40	L100	16	4
SGE1804	D18	40	L100	18	4
SGE2004	D20	45	L100	20	4

Aplicaciones y criterios de compra

mecanizado de superaleaciones cuando el modelo y la geometría corresponden a la operación. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.

Pieza y operación

Indique material, dureza o condición disponible, tipo de operación y geometría requerida.

Series y dimensiones

Compare SGE (R080) por aleación, diámetro, longitud de corte, labios y estabilidad de mecanizado; conserve el código completo del modelo.

Máquina y pedido

Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.

Equipos de producción documentados

Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

Celda CNC de rectificado de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Celda CNC de rectificado de herramientas**
Vista de una celda CNC cerrada para el rectificado de herramientas.

Línea de limpieza ultrasónica, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Línea de limpieza ultrasónica**
Línea de limpieza ultrasónica con cestas de proceso.

Equipo CNC de rectificado, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo CNC de rectificado**
Equipo CNC de rectificado con la zona de trabajo cerrada.

Rectificadora de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Rectificadora de herramientas**
Rectificadora de herramientas instalada en el área de producción.

Celda automatizada de rectificado, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Celda automatizada de rectificado**
Celda automatizada de rectificado con cerramiento de seguridad.

Equipo automatizado de rectificado, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo automatizado de rectificado**
Equipo automatizado de rectificado en el taller.

Rectificadoras CNC, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Rectificadoras CNC**
Fila de rectificadoras CNC en el área de producción.

Equipo de recubrimiento de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo de recubrimiento de herramientas**
Equipo de recubrimiento de herramientas en la zona de tratamiento.

Equipo del proceso de recubrimiento, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo del proceso de recubrimiento**
Vista de la cámara y los controles del equipo de recubrimiento.

Estación de marcado láser, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Estación de marcado láser**
Un operario trabaja en una estación cerrada de marcado láser.

Puestos de acabado de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Puestos de acabado de herramientas**
Puestos de trabajo destinados al acabado de herramientas.

Preparación del filo de corte, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Preparación del filo de corte**
Equipo utilizado para la preparación controlada del filo.

Redondeo y pulido de filos, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Redondeo y pulido de filos**
Equipo de redondeo y pulido de filos en el área de acabado.

Equipo de granallado húmedo, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo de granallado húmedo**
Equipo de granallado húmedo con su recinto de trabajo.

Equipo de granallado húmedo — vista alternativa, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Equipo de granallado húmedo — vista alternativa**
Vista alternativa del equipo de granallado húmedo.

Equipos de inspección y medición documentados

Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

Sala de inspección de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Sala de inspección de herramientas**
Operarios trabajan en puestos de inspección óptica.

Medición del perfil de la herramienta

Pantalla y equipo para la medición del perfil de una herramienta.

Puestos de medición, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Puestos de medición**
Puestos de medición situados en el área de inspección.

Instrumento de equilibrado, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Instrumento de equilibrado**
Instrumento de equilibrado utilizado durante la revisión de herramientas.

Presetting y revisión dimensional, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Presetting y revisión dimensional**
Puesto de presetting y revisión dimensional.

Presetter óptico de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Presetter óptico de herramientas**
Presetter óptico para la comprobación dimensional de herramientas.

Inspección óptica, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Inspección óptica**
Sistema de inspección óptica en el área de control.

Medición de herramientas, referencia para Fresas de metal duro para aleaciones de alta temperatura — **Medición de herramientas**
Un operario coloca una herramienta en una máquina de medición cerrada.

Preguntas frecuentes sobre fresa para aleaciones de alta temperatura

¿Por qué debe indicarse la aleación exacta y su condición?

Las aleaciones resistentes al calor no tienen el mismo comportamiento. El grado y la condición son necesarios para revisar herramienta y proceso sin asumir parámetros universales.

¿Qué cambia entre una ranura y un hombro abierto?

Cambian el compromiso, la evacuación y el acceso. Envíe ancho, profundidad y tipo de corte para valorar el modelo SGE junto con la máquina y el montaje.

¿Un mismo diámetro SGE sirve para cualquier ancho de cajera?

No se puede concluir solo por el diámetro. Deben revisarse trayectoria, radios de pieza, acceso, rigidez y dimensiones completas del modelo.

¿Qué información debe acompañar la solicitud de cotización?

Indique código de modelo o plano, material y condición, operación, aleación, diámetro, longitud de corte, labios y estabilidad de mecanizado, máquina, portaherramientas, cantidad, destino y criterios de aceptación.

¿Pueden agruparse modelos del mismo diámetro en una sola referencia?

No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.

¿Se pueden solicitar medidas especiales u opciones OEM?

Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.

Solicite una cotización de fresa para aleaciones de alta temperatura

Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
