Fresas tóricas para aleaciones de alta temperatura

Compare series y modelos de fresa tórica para aleaciones de alta temperatura a partir de dimensiones y códigos verificados del catálogo AXIMET.

Selección por radio de esquina, aleación, diámetro, alcance y rigidez.
Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
Revisión técnica B2B por modelo, cantidad y aplicación.

Solicitar cotización →Comparar especificaciones ↓

Fresas tóricas para aleaciones de alta temperatura, vista de producto

Fresas tóricas para aleaciones de alta temperatura, geometría de la herramienta

Selección de fresa tórica para aleaciones de alta temperatura

Esta página reúne 1 familia de catálogo para hombros y perfiles con radio definido en aleaciones resistentes al calor. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.

Defina material, dureza disponible, operación y cantidad.
Compare radio de esquina, aleación, diámetro, alcance y rigidez.
Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

Series, vistas de producto y dibujos dimensionales

Serie SGRB · R082

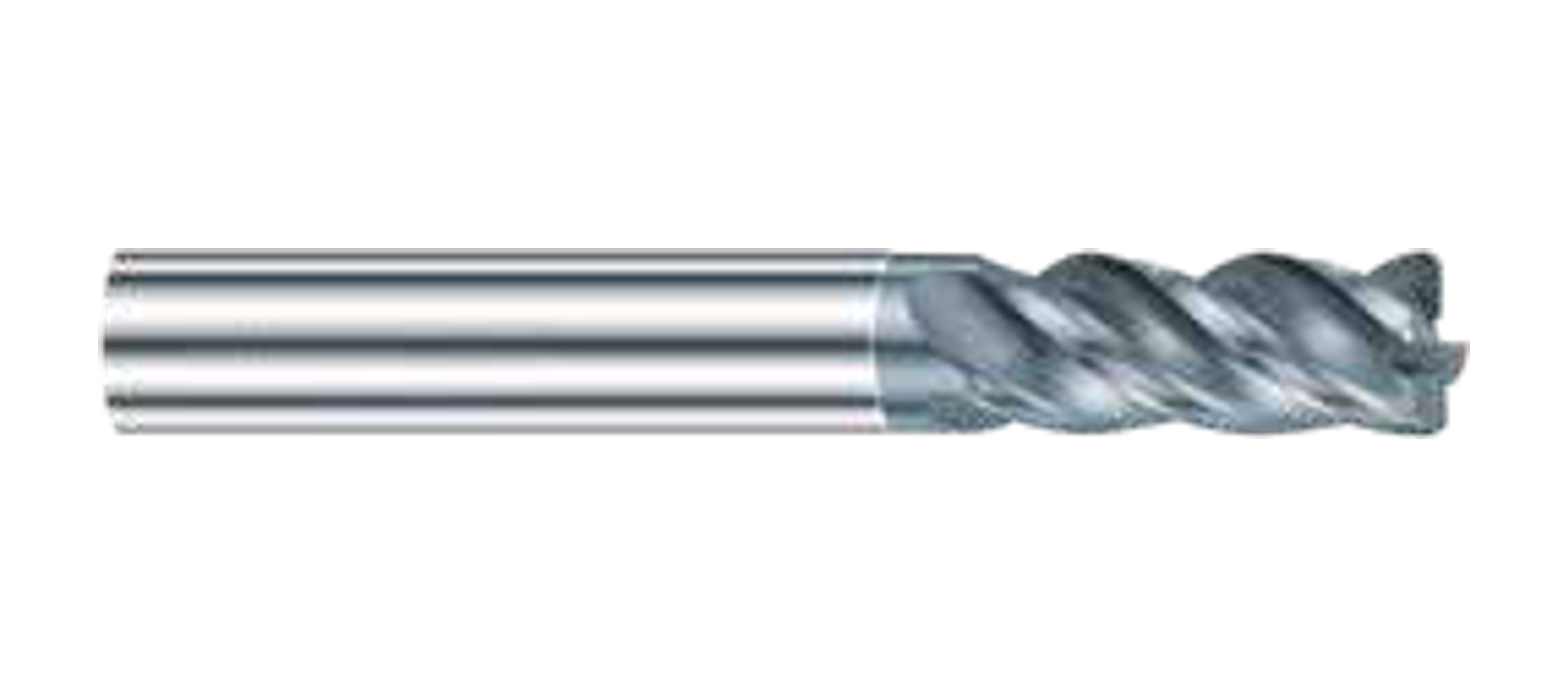

Fresas tóricas para aleaciones de alta temperatura, serie SGRB, vista de producto — Vista de producto · serie SGRB · R082

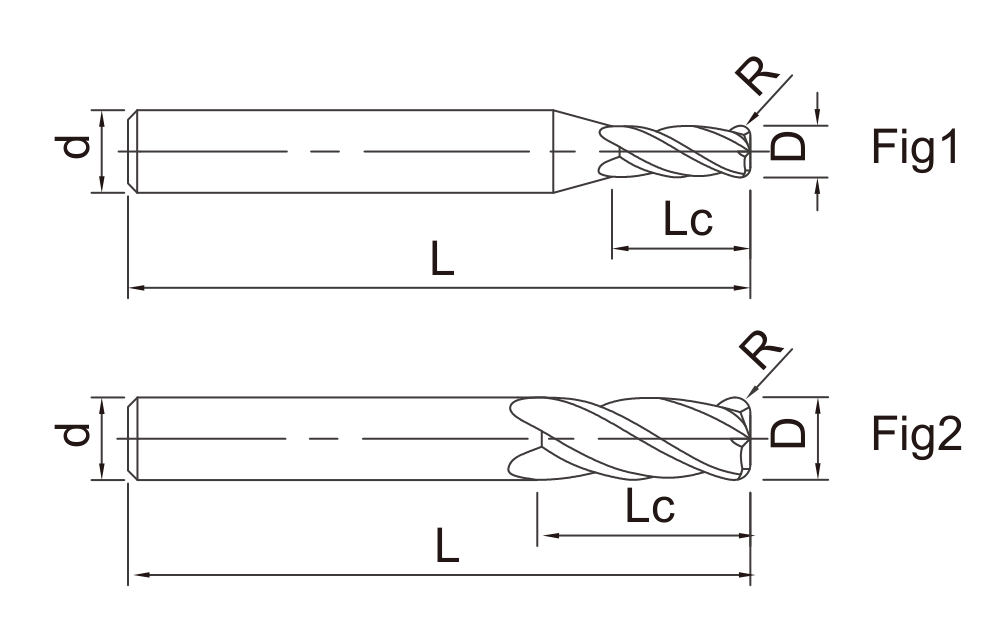

Fresas tóricas para aleaciones de alta temperatura, serie SGRB, dibujo dimensional — Dibujo dimensional · serie SGRB · R082

Especificaciones por modelo

Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

SGRB · R082 · 4 LABIOS

Modelo	Diámetro de corte (D, mm)	Radio de esquina (R, mm)	Longitud de corte (Lc, mm)	Longitud total (L, mm)	Diámetro del mango (d, mm)	Labios (F)
SGRB0305A	D3	R0.5	8	L50	4	4
SGRB0305	D3	R0.5	8	L50	6	4
SGRB0405A	D4	R0.5	10	L50	4	4
SGRB0405	D4	R0.5	10	L50	6	4
SGRB0505	D5	R0.5	13	L50	6	4
SGRB0510	D5	R1	13	L50	6	4
SGRB0605	D6	R0.5	16	L50	6	4
SGRB0610	D6	R1	16	L50	6	4
SGRB0805	D8	R0.5	20	L60	8	4
SGRB0810	D8	R1	20	L60	8	4
SGRB1005	D10	R0.5	25	L75	10	4
SGRB1010	D10	R1	25	L75	10	4
SGRB1020	D10	R2	25	L75	10	4
SGRB1030	D10	R3	25	L75	10	4
SGRB1210	D12	R1	30	L75	12	4
SGRB1220	D12	R2	30	L75	12	4
SGRB1230	D12	R3	30	L75	12	4
SGRB1610	D16	R1	40	L100	16	4
SGRB1620	D16	R2	40	L100	16	4
SGRB1630	D16	R3	40	L100	16	4
SGRB1640	D16	R4	40	L100	16	4
SGRB1650	D16	R5	40	L100	16	4
SGRB2010	D20	R1	45	L100	20	4
SGRB2020	D20	R2	45	L100	20	4
SGRB2030	D20	R3	45	L100	20	4
SGRB2040	D20	R4	45	L100	20	4
SGRB2050	D20	R5	45	L100	20	4

Aplicaciones y criterios de compra

hombros y perfiles con radio definido en aleaciones resistentes al calor. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.

Pieza y operación

Indique material, dureza o condición disponible, tipo de operación y geometría requerida.

Series y dimensiones

Compare SGRB (R082) por radio de esquina, aleación, diámetro, alcance y rigidez; conserve el código completo del modelo.

Máquina y pedido

Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.

Equipos de producción documentados

Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.

Celda CNC de rectificado de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Celda CNC de rectificado de herramientas**
Vista de una celda CNC cerrada para el rectificado de herramientas.

Línea de limpieza ultrasónica, referencia para Fresas tóricas para aleaciones de alta temperatura — **Línea de limpieza ultrasónica**
Línea de limpieza ultrasónica con cestas de proceso.

Equipo CNC de rectificado, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo CNC de rectificado**
Equipo CNC de rectificado con la zona de trabajo cerrada.

Rectificadora de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Rectificadora de herramientas**
Rectificadora de herramientas instalada en el área de producción.

Celda automatizada de rectificado, referencia para Fresas tóricas para aleaciones de alta temperatura — **Celda automatizada de rectificado**
Celda automatizada de rectificado con cerramiento de seguridad.

Equipo automatizado de rectificado, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo automatizado de rectificado**
Equipo automatizado de rectificado en el taller.

Rectificadoras CNC, referencia para Fresas tóricas para aleaciones de alta temperatura — **Rectificadoras CNC**
Fila de rectificadoras CNC en el área de producción.

Equipo de recubrimiento de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo de recubrimiento de herramientas**
Equipo de recubrimiento de herramientas en la zona de tratamiento.

Equipo del proceso de recubrimiento, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo del proceso de recubrimiento**
Vista de la cámara y los controles del equipo de recubrimiento.

Estación de marcado láser, referencia para Fresas tóricas para aleaciones de alta temperatura — **Estación de marcado láser**
Un operario trabaja en una estación cerrada de marcado láser.

Puestos de acabado de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Puestos de acabado de herramientas**
Puestos de trabajo destinados al acabado de herramientas.

Preparación del filo de corte, referencia para Fresas tóricas para aleaciones de alta temperatura — **Preparación del filo de corte**
Equipo utilizado para la preparación controlada del filo.

Redondeo y pulido de filos, referencia para Fresas tóricas para aleaciones de alta temperatura — **Redondeo y pulido de filos**
Equipo de redondeo y pulido de filos en el área de acabado.

Equipo de granallado húmedo, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo de granallado húmedo**
Equipo de granallado húmedo con su recinto de trabajo.

Equipo de granallado húmedo — vista alternativa, referencia para Fresas tóricas para aleaciones de alta temperatura — **Equipo de granallado húmedo — vista alternativa**
Vista alternativa del equipo de granallado húmedo.

Equipos de inspección y medición documentados

Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.

Sala de inspección de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Sala de inspección de herramientas**
Operarios trabajan en puestos de inspección óptica.

Medición del perfil de la herramienta

Pantalla y equipo para la medición del perfil de una herramienta.

Puestos de medición, referencia para Fresas tóricas para aleaciones de alta temperatura — **Puestos de medición**
Puestos de medición situados en el área de inspección.

Instrumento de equilibrado, referencia para Fresas tóricas para aleaciones de alta temperatura — **Instrumento de equilibrado**
Instrumento de equilibrado utilizado durante la revisión de herramientas.

Presetting y revisión dimensional, referencia para Fresas tóricas para aleaciones de alta temperatura — **Presetting y revisión dimensional**
Puesto de presetting y revisión dimensional.

Presetter óptico de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Presetter óptico de herramientas**
Presetter óptico para la comprobación dimensional de herramientas.

Inspección óptica, referencia para Fresas tóricas para aleaciones de alta temperatura — **Inspección óptica**
Sistema de inspección óptica en el área de control.

Medición de herramientas, referencia para Fresas tóricas para aleaciones de alta temperatura — **Medición de herramientas**
Un operario coloca una herramienta en una máquina de medición cerrada.

Preguntas frecuentes sobre fresa tórica para aleaciones de alta temperatura

¿Una fresa tórica es igual a una fresa esférica?

No. La tórica conserva un fondo principal con radio en la esquina; la esférica tiene un perfil de punta redondeado. Seleccione según el plano de la pieza.

¿SGRB0505 y SGRB0510 son intercambiables?

No debe asumirse: el radio indicado es distinto. Compare R, D, longitudes, mango y requisito geométrico antes de sustituir.

¿Qué dimensiones afectan al ajuste y al acceso?

Diámetro de mango, longitud total, longitud de corte, diámetro y radio, además de la salida montada y la holgura respecto a pieza y fijación.

¿Qué información debe acompañar la solicitud de cotización?

Indique código de modelo o plano, material y condición, operación, radio de esquina, aleación, diámetro, alcance y rigidez, máquina, portaherramientas, cantidad, destino y criterios de aceptación.

¿Pueden agruparse modelos del mismo diámetro en una sola referencia?

No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.

¿Se pueden solicitar medidas especiales u opciones OEM?

Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.

Solicite una cotización de fresa tórica para aleaciones de alta temperatura

Envíe modelos, cantidades, material, operación y datos de máquina para revisar la selección.
