Serie NHAM · R099
Fresas de roscar para materiales endurecidos
Compare series y modelos de fresa de roscar para materiales endurecidos a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por material y dureza, perfil, paso, diámetro y profundidad de rosca.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa de roscar para materiales endurecidos
Esta página reúne 4 familias de catálogo para fresado de roscas en materiales endurecidos dentro de los modelos publicados. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare material y dureza, perfil, paso, diámetro y profundidad de rosca.

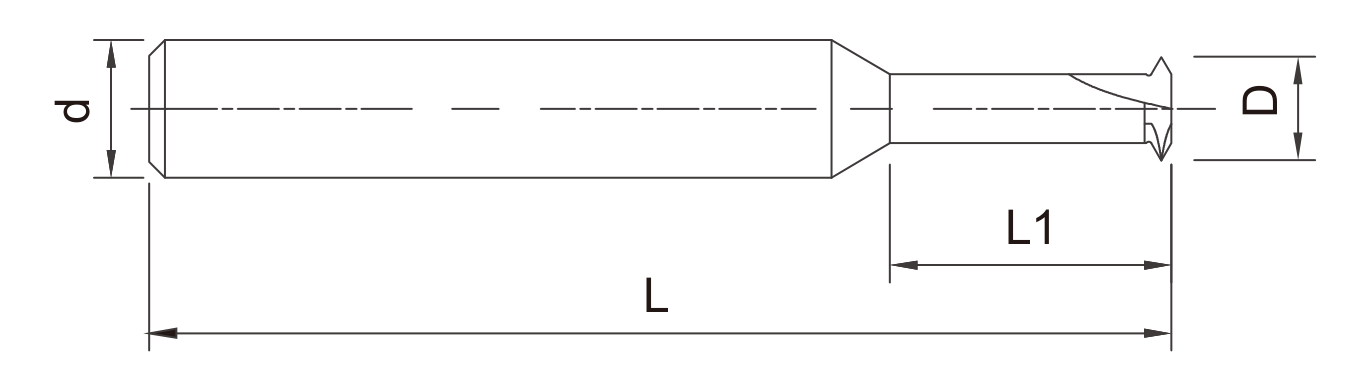

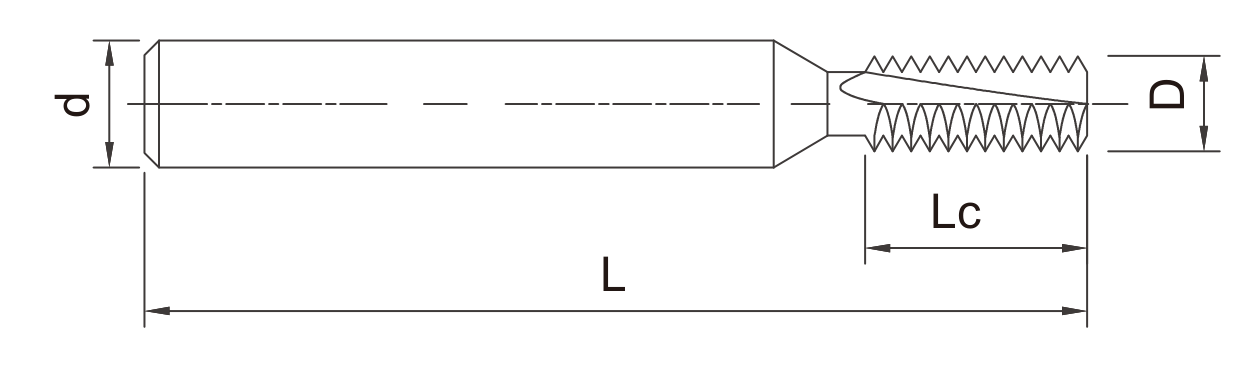

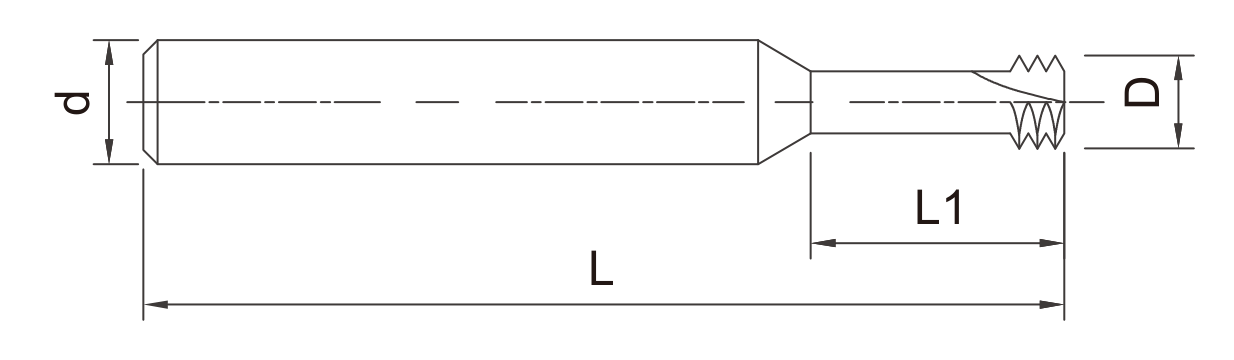

- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.

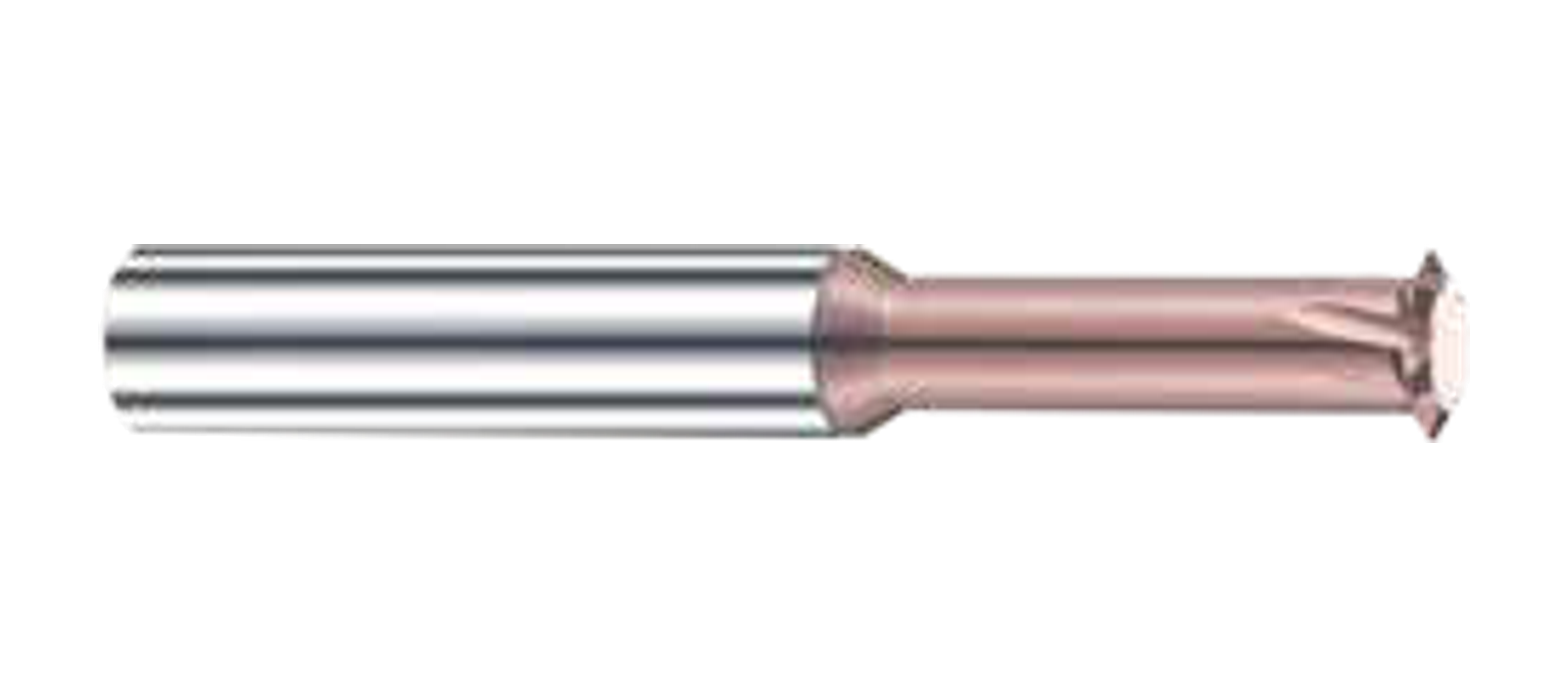

Series, vistas de producto y dibujos dimensionales

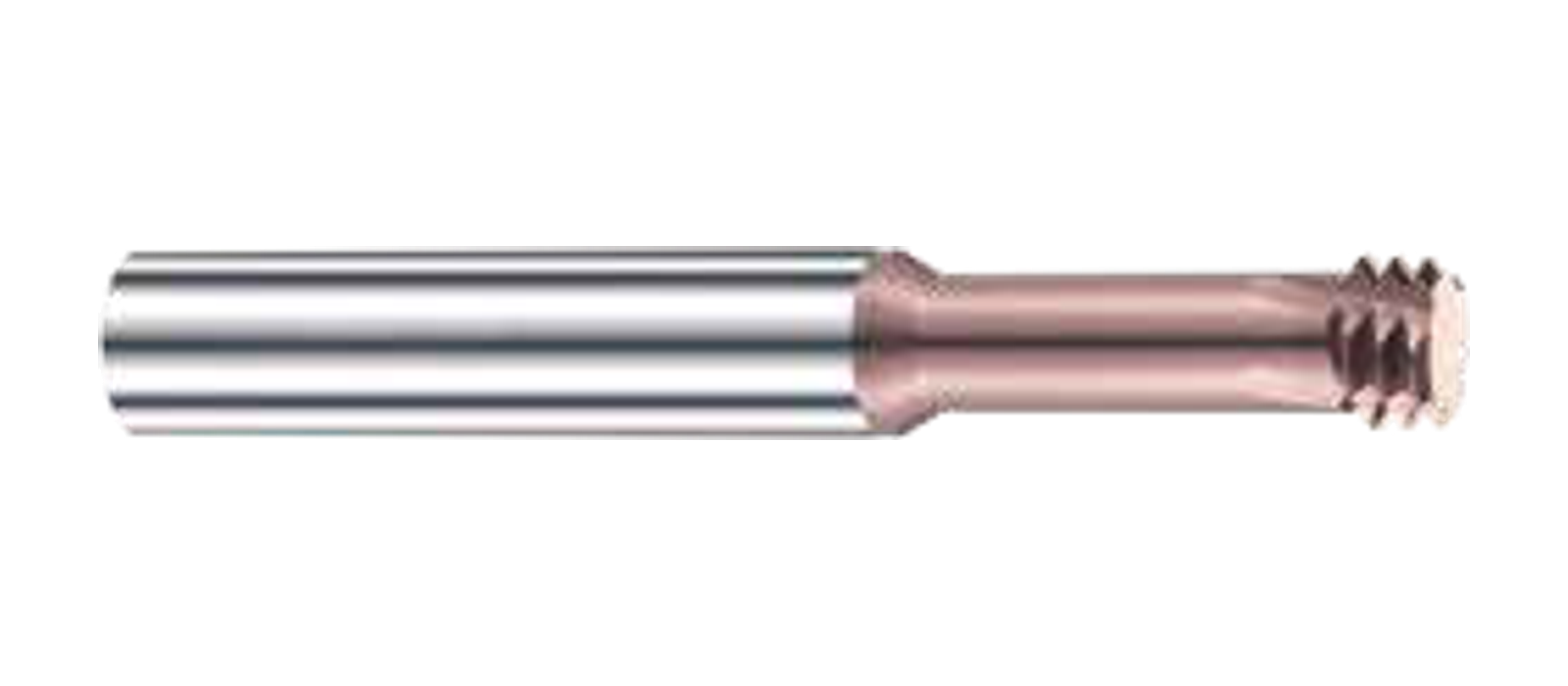

Serie NHBM · R100

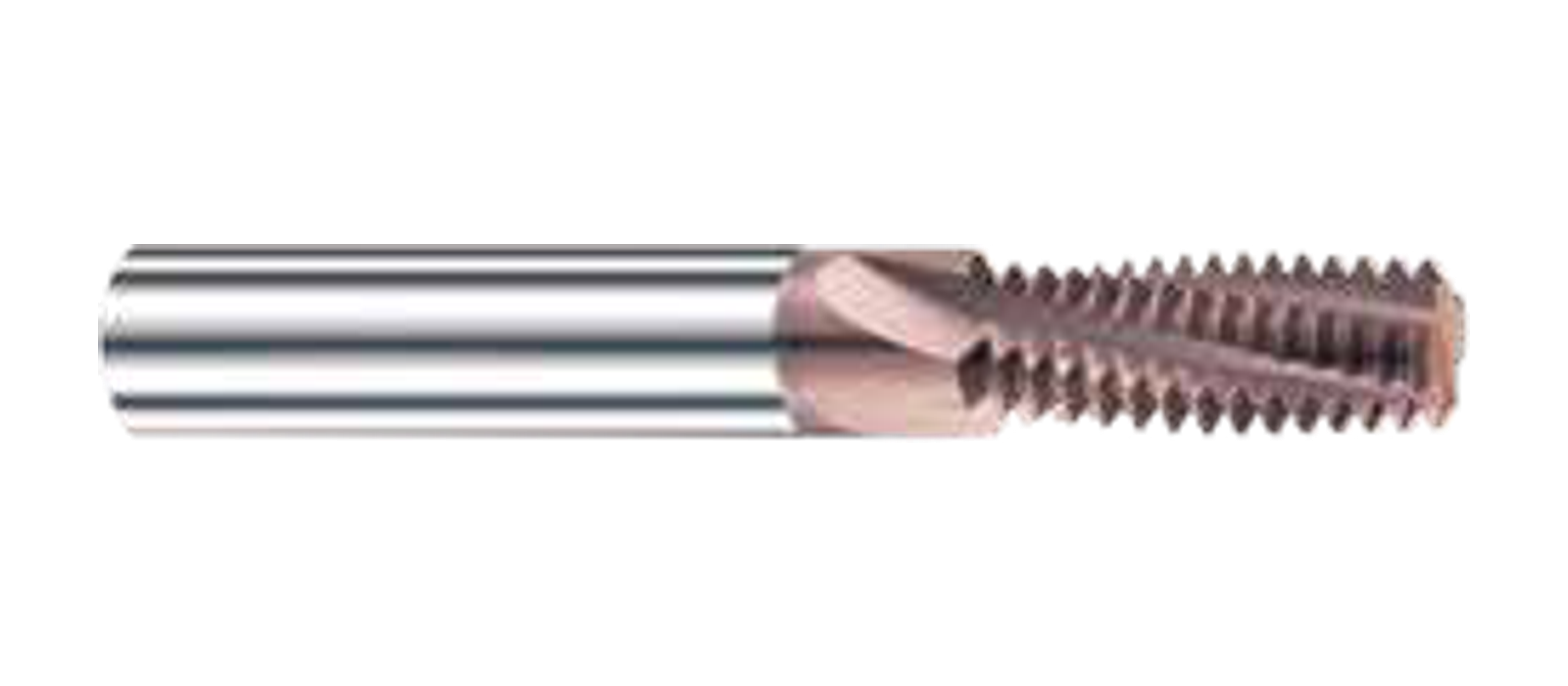

Serie NHCM · R101

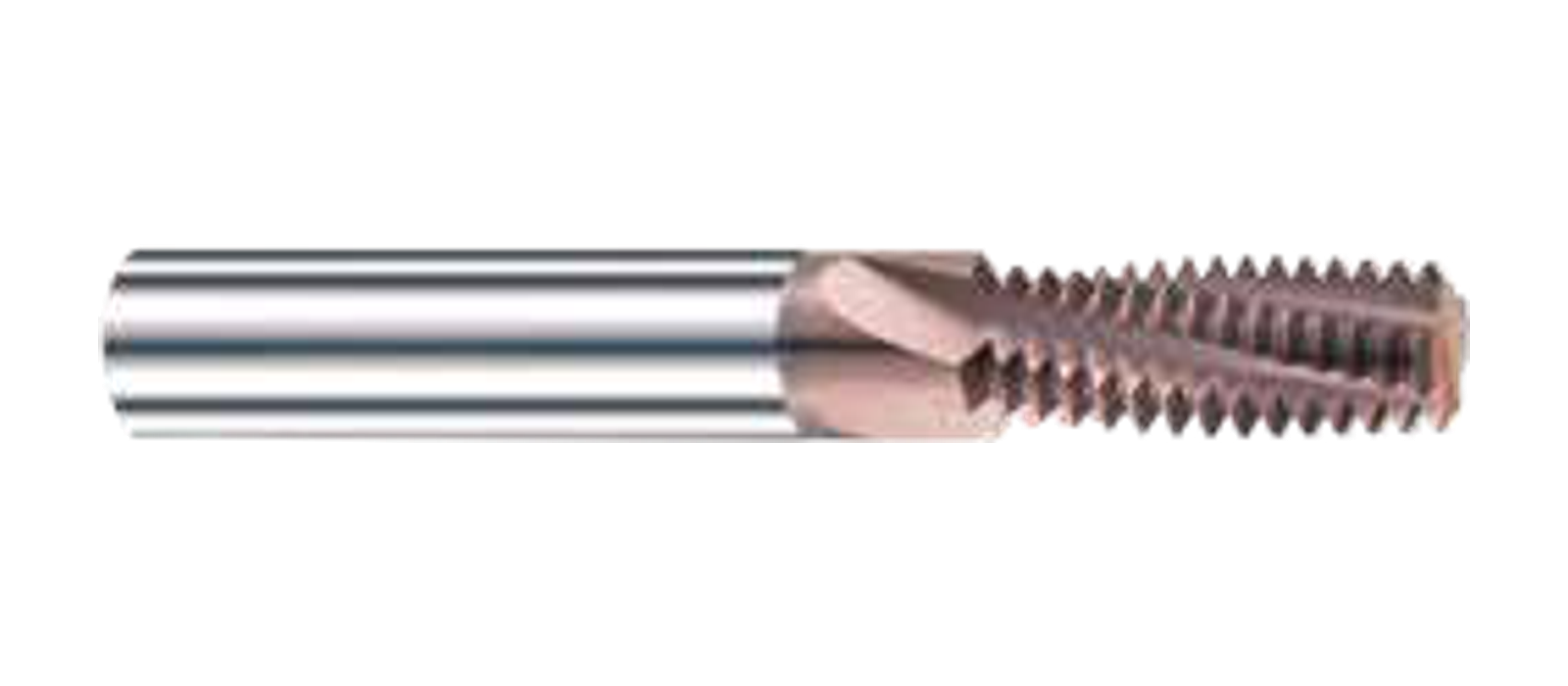

Serie NHCM · R102
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
NHAM · R099 · 3/4/5/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHAM008P020A | M0.8 | 0.2 | 0.55 | 2 | L50 | 4 | 3 |
| NHAM009P0225A | M0.9 | 0.225 | 0.6 | 2 | L50 | 4 | 3 |
| NHAM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| NHAM012P025A | M1.2 | 0.25 | 0.92 | 2.8 | L50 | 4 | 3 |
| NHAM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| NHAM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| NHAM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| NHAM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| NHAM030P050A | M3 | 0.5 | 2.4 | 7 | L50 | 4 | 3 |
| NHAM040P070A | M4 | 0.7 | 3.15 | 8.6 | L50 | 4 | 4 |
| NHAM050P080A | M5 | 0.8 | 4 | 12 | L50 | 4 | 4 |
| NHAM050P080 | M5 | 0.8 | 4 | 13 | L50 | 6 | 4 |
| NHAM060P100 | M6 | 1 | 4.75 | 15 | L50 | 6 | 4 |
| NHAM080P125 | M8 | 1.25 | 5.95 | 17.5 | L50 | 6 | 4 |
| NHAM100P150 | M10 | 1.5 | 7.9 | 25 | L60 | 8 | 6 |
| NHAM120P175 | M12 | 1.75 | 9.9 | 30 | L75 | 10 | 6 |
| NHAM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 6 |
| NHAM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 6 |
| NHAM180P250 | M18 | 2.5 | 14 | 40 | L100 | 14 | 5 |
| NHAM220P300 | M22 | 3 | 16 | 45 | L100 | 16 | 5 |
| NHAM300P600 | M30 | 6 | 20 | 50 | L100 | 20 | 6 |
NHBM · R100 · 3/4/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHBM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| NHBM012P025A | M1.2 | 0.25 | 0.92 | 3.3 | L50 | 4 | 3 |
| NHBM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| NHBM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| NHBM018P035A | M1.8 | 0.35 | 1.4 | 4 | L50 | 4 | 3 |
| NHBM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| NHBM022P045A | M2.2 | 0.45 | 1.65 | 5 | L50 | 4 | 3 |
| NHBM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| NHBM030P050A | M3 | 0.5 | 2.42 | 7 | L50 | 4 | 3 |
| NHBM035P060A | M3.5 | 0.6 | 2.75 | 9 | L50 | 4 | 3 |
| NHBM040P050A | M4 | 0.5 | 3.4 | 8 | L50 | 4 | 3 |
| NHBM040P070A | M4 | 0.7 | 3.15 | 8.8 | L50 | 4 | 3 |
| NHBM045P075A | M4.5 | 0.75 | 3.5 | 11 | L50 | 4 | 3 |
| NHBM050P050A | M5 | 0.5 | 3.9 | 8 | L50 | 4 | 3 |
| NHBM050P075A | M5 | 0.75 | 3.9 | 8 | L50 | 4 | 3 |
| NHBM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| NHBM050P080 | M5 | 0.8 | 4 | 12 | L50 | 6 | 3 |
| NHBM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| NHBM060P075 | M6 | 0.75 | 5 | 13 | L50 | 6 | 3 |
| NHBM060P100A | M6 | 1 | 3.95 | 14 | L50 | 4 | 3 |
| NHBM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| NHBM080P075 | M8 | 0.75 | 5.95 | 20 | L50 | 6 | 3 |
| NHBM080P100 | M8 | 1 | 5.9 | 20 | L60 | 6 | 3 |
| NHBM080P050 | M8 | 0.5 | 5.95 | 16 | L50 | 6 | 4 |
| NHBM080P125 | M8 | 1.25 | 5.95 | 20 | L60 | 6 | 3 |
| NHBM100P100 | M10 | 1 | 7.9 | 21 | L60 | 8 | 4 |
| NHBM100P125 | M10 | 1.25 | 7.95 | 21 | L60 | 8 | 4 |
| NHBM100P150 | M10 | 1.5 | 7.9 | 22 | L60 | 8 | 4 |
| NHBM100P150L | M10 | 1.5 | 7.9 | 30 | L75 | 8 | 4 |
| NHBM120P100 | M12 | 1 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P150 | M12 | 1.5 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P125 | M12 | 1.25 | 9.9 | 30 | L75 | 10 | 4 |
| NHBM120P175 | M12 | 1.75 | 9.9 | 28 | L75 | 10 | 4 |
| NHBM140P200 | M14 | 2 | 9.9 | 28 | L75 | 10 | 4 |
| NHBM160P150 | M16 | 1.5 | 11.9 | 35 | L75 | 12 | 4 |
| NHBM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 4 |
| NHBM220P250 | M22 | 2.5 | 15.9 | 50 | L100 | 16 | 6 |
| NHBM240P300 | M24 | 3 | 15.9 | 50 | L100 | 16 | 6 |
| NHBM240P350 | M24 | 3.5 | 15.9 | 50 | L100 | 16 | 6 |
NHCM · R101 · 3/4 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHCM016P035A | M1.6 | 0.35 | 1.2 | 3.5 | L50 | 4 | 3 |
| NHCM020P040A | M2 | 0.4 | 1.54 | 5 | L50 | 4 | 3 |
| NHCM025P045A | M2.5 | 0.45 | 1.96 | 6 | L50 | 4 | 3 |
| NHCM030P050A | M3 | 0.5 | 2.4 | 7.5 | L50 | 4 | 3 |
| NHCM035P060A | M3.5 | 0.6 | 2.75 | 8.5 | L50 | 4 | 3 |
| NHCM040P050A | M4 | 0.5 | 3 | 8 | L50 | 4 | 3 |
| NHCM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| NHCM045P075A | M4.5 | 0.75 | 3.4 | 9 | L50 | 4 | 3 |
| NHCM050P050A | M5 | 0.5 | 3.9 | 12 | L50 | 4 | 3 |
| NHCM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| NHCM050P080 | M5 | 0.8 | 3.9 | 13 | L50 | 6 | 3 |
| NHCM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| NHCM060P075A | M6 | 0.75 | 3.9 | 12 | L50 | 4 | 3 |
| NHCM060P075 | M6 | 0.75 | 5 | 17 | L60 | 6 | 3 |
| NHCM060P100A | M6 | 1 | 3.95 | 12 | L50 | 4 | 3 |
| NHCM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| NHCM080P050 | M8 | 0.5 | 5.9 | 16 | L60 | 6 | 3 |
| NHCM080P075 | M8 | 0.75 | 5.95 | 18 | L60 | 6 | 3 |
| NHCM080P100 | M8 | 1 | 5.95 | 15 | L60 | 6 | 3 |
| NHCM080P125 | M8 | 1.25 | 5.9 | 20 | L60 | 6 | 3 |
| NHCM100P050 | M10 | 0.5 | 7.9 | 20 | L65 | 8 | 4 |
| NHCM100P075 | M10 | 0.75 | 7.9 | 22 | L65 | 8 | 4 |
| NHCM100P100 | M10 | 1 | 7.95 | 22 | L65 | 8 | 4 |
| NHCM100P125 | M10 | 1.25 | 7.9 | 20 | L65 | 8 | 3 |
| NHCM100P150 | M10 | 1.5 | 7.7 | 22 | L65 | 8 | 4 |
| NHCM120P050 | M12 | 0.5 | 9.95 | 25 | L75 | 10 | 4 |
| NHCM120P075 | M12 | 0.75 | 9.95 | 20 | L75 | 10 | 4 |
| NHCM120P100 | M12 | 1 | 9.9 | 20 | L65 | 10 | 4 |
| NHCM120P100L | M12 | 1 | 9.9 | 28 | L75 | 10 | 4 |
| NHCM120P125 | M12 | 1.25 | 9.9 | 25 | L75 | 10 | 4 |
| NHCM120P150 | M12 | 1.5 | 9.4 | 24 | L75 | 10 | 4 |
| NHCM120P175 | M12 | 1.75 | 9.5 | 25 | L75 | 10 | 4 |
| NHCM140P050 | M14 | 0.5 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM140P100 | M14 | 1 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM140P100L | M14 | 1 | 11.9 | 32 | L80 | 12 | 4 |
| NHCM140P150 | M14 | 1.5 | 9.9 | 25 | L75 | 10 | 4 |
| NHCM140P150L | M14 | 1.5 | 11.2 | 30 | L75 | 12 | 4 |
| NHCM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 4 |
| NHCM140P200D | M14 | 2 | 11.2 | 30 | L75 | 12 | 4 |
NHCM · R102 · 4/5 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| NHCM160P150 | M16 | 1.5 | 12 | 30 | L75 | 12 | 4 |
| NHCM160P150L | M16 | 1.5 | 11.9 | 36 | L83 | 12 | 4 |
| NHCM160P150D | M16 | 1.5 | 13.9 | 33 | L83 | 14 | 4 |
| NHCM160P200 | M16 | 2 | 11.9 | 30 | L75 | 12 | 4 |
| NHCM160P200L | M16 | 2 | 12 | 35 | L83 | 12 | 4 |
| NHCM180P200 | M18 | 2 | 13.9 | 33 | L100 | 14 | 4 |
| NHCM180P250 | M18 | 2.5 | 13.9 | 33 | L100 | 14 | 5 |
| NHCM200P150 | M20 | 1.5 | 15.95 | 40 | L100 | 16 | 5 |
| NHCM200P200 | M20 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| NHCM220P100 | M22 | 1 | 16 | 40 | L100 | 16 | 5 |
| NHCM240P300 | M24 | 3 | 15.9 | 40 | L100 | 16 | 5 |
| NHCM300P350 | M30 | 3.5 | 16 | 40 | L100 | 16 | 5 |
Aplicaciones y criterios de compra
fresado de roscas en materiales endurecidos dentro de los modelos publicados. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
Indique material, tratamiento y dureza real, además del paso y la geometría del agujero. En agujeros ciegos deben comprobarse el fondo y la retirada de la herramienta; no se publica un límite HRC universal sin evidencia.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare NHAM (R099), NHBM (R100), NHCM (R101), NHCM (R102) por material y dureza, perfil, paso, diámetro y profundidad de rosca; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de roscar para materiales endurecidos
¿Qué dureza pueden mecanizar estas fresas de roscar?
Debe indicarse material, tratamiento y dureza real para revisión técnica. La documentación disponible no permite publicar un límite HRC universal para todos los modelos.
¿Por qué se necesitan el tamaño nominal y el paso?
El tamaño nominal identifica la rosca y P define el avance axial por vuelta. Ambos deben coincidir con el plano, el modelo y el programa de interpolación.
¿Qué debe revisarse en una rosca ciega de material endurecido?
Profundidad útil, fondo del agujero, entrada, longitud de corte, diámetro de la herramienta, retirada, holgura y rigidez. No use Lc como profundidad máxima sin revisar el dibujo completo.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, material y dureza, perfil, paso, diámetro y profundidad de rosca, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
