Serie DHAM · R095
Fresas de roscar de uso general
Compare series y modelos de fresa de roscar de uso general a partir de dimensiones y códigos verificados del catálogo AXIMET.
- Selección por tipo de rosca, paso, diámetro, profundidad y capacidad de interpolación.
- Series, radios, pasos, longitudes y diámetros conservados por código de catálogo.
- Revisión técnica B2B por modelo, cantidad y aplicación.
Selección de fresa de roscar de uso general
Esta página reúne 4 familias de catálogo para roscas internas compatibles con los perfiles, pasos y dimensiones indicados. Seleccione por las dimensiones del modelo y confirme las condiciones reales de mecanizado antes de pedir.
- Defina material, dureza disponible, operación y cantidad.
- Compare tipo de rosca, paso, diámetro, profundidad y capacidad de interpolación.
- Use el dibujo dimensional completo para comprobar alcance, holgura y sujeción.
Series, vistas de producto y dibujos dimensionales
Serie DHBM · R096
Serie DHCM · R097
Serie DHCM · R098
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.

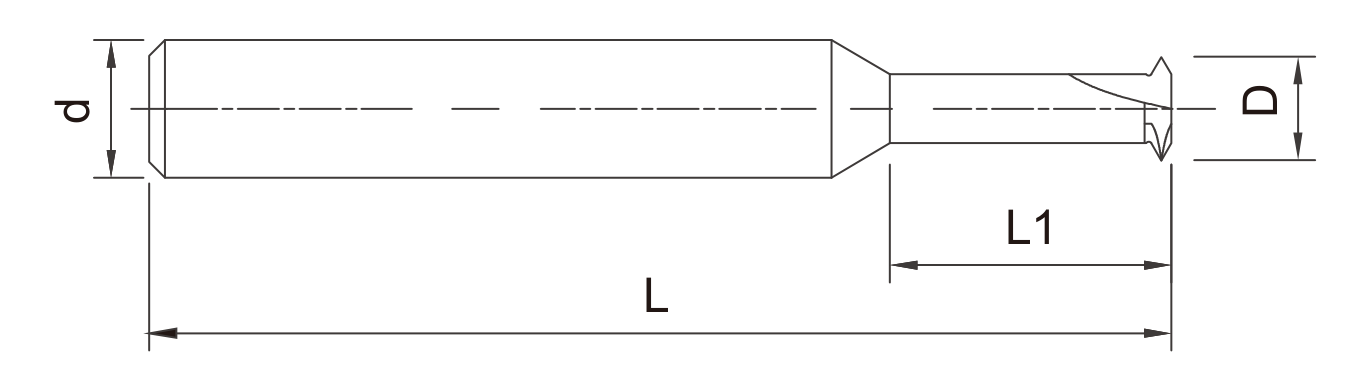

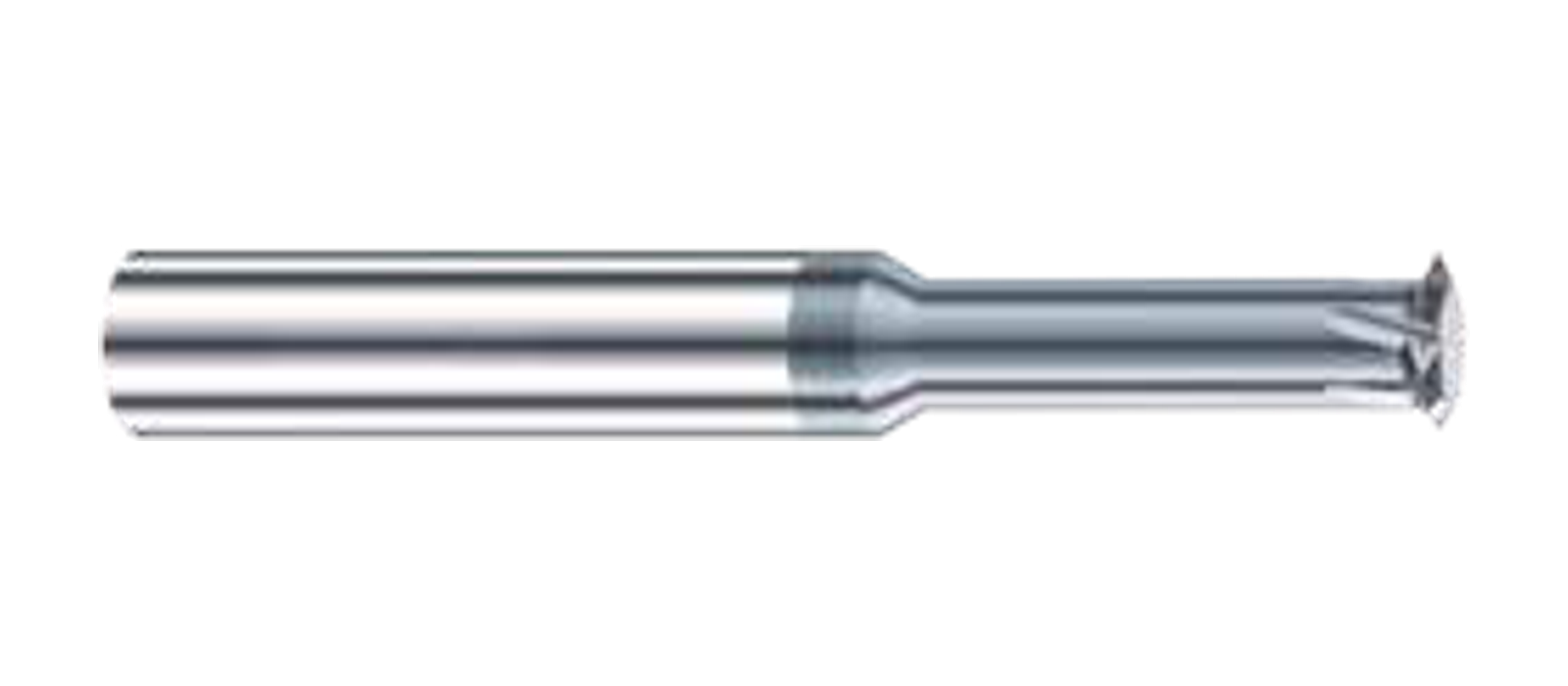

DHAM · R095 · 3/4/5/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHAM008P020A | M0.8 | 0.2 | 0.55 | 2 | L50 | 4 | 3 |
| DHAM009P0225A | M0.9 | 0.225 | 0.6 | 2 | L50 | 4 | 3 |
| DHAM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHAM012P025A | M1.2 | 0.25 | 0.92 | 2.8 | L50 | 4 | 3 |
| DHAM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHAM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHAM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHAM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHAM030P050A | M3 | 0.5 | 2.4 | 7 | L50 | 4 | 3 |
| DHAM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 4 |
| DHAM050P080A | M5 | 0.8 | 4 | 12 | L50 | 4 | 4 |
| DHAM050P080 | M5 | 0.8 | 4 | 13 | L50 | 6 | 4 |
| DHAM060P100 | M6 | 1 | 4.75 | 15 | L50 | 6 | 4 |
| DHAM080P125 | M8 | 1.25 | 5.95 | 17.5 | L50 | 6 | 4 |
| DHAM100P150 | M10 | 1.5 | 7.9 | 25 | L60 | 8 | 6 |
| DHAM120P175 | M12 | 1.75 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 6 |
| DHAM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 6 |
| DHAM180P250 | M18 | 2.5 | 14 | 40 | L100 | 14 | 5 |
| DHAM220P300 | M22 | 3 | 16 | 45 | L100 | 16 | 5 |
| DHAM300P600 | M30 | 6 | 20 | 50 | L100 | 20 | 6 |

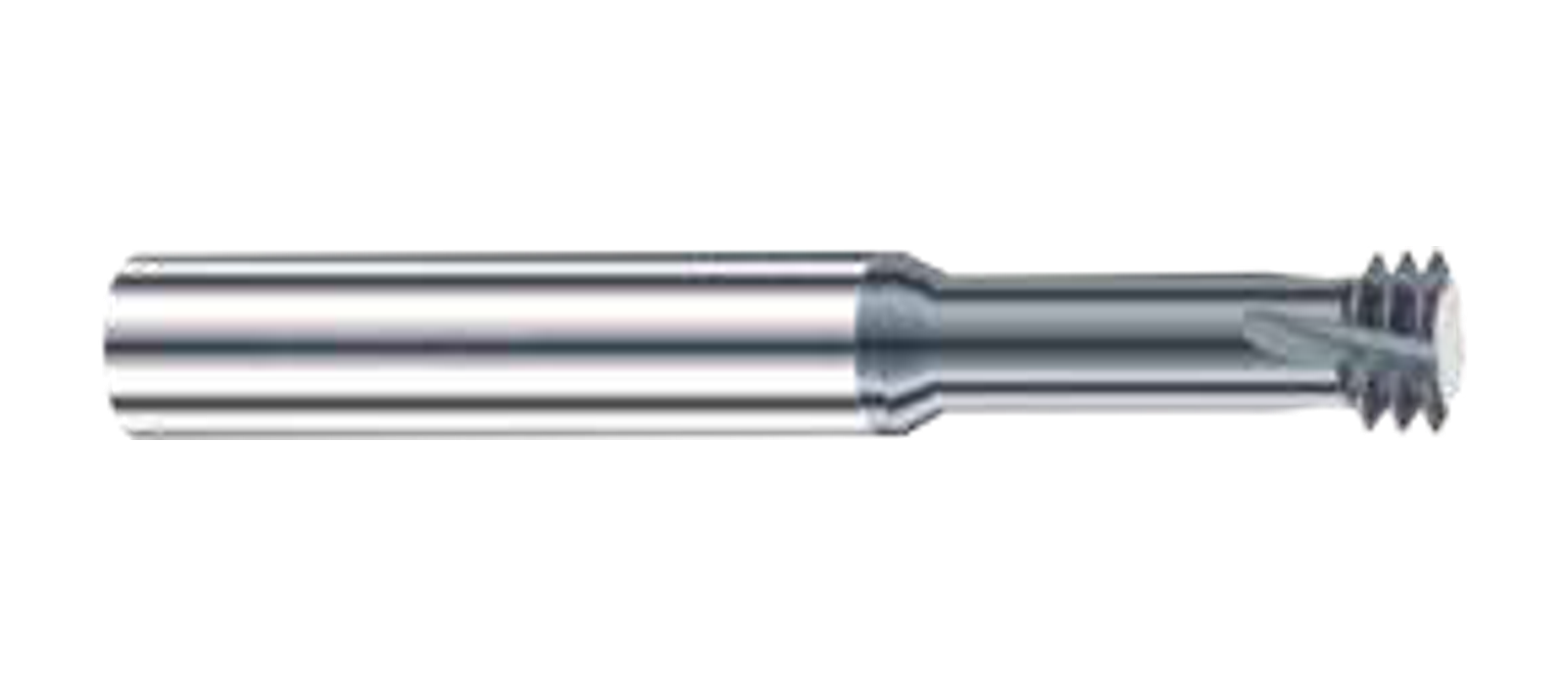

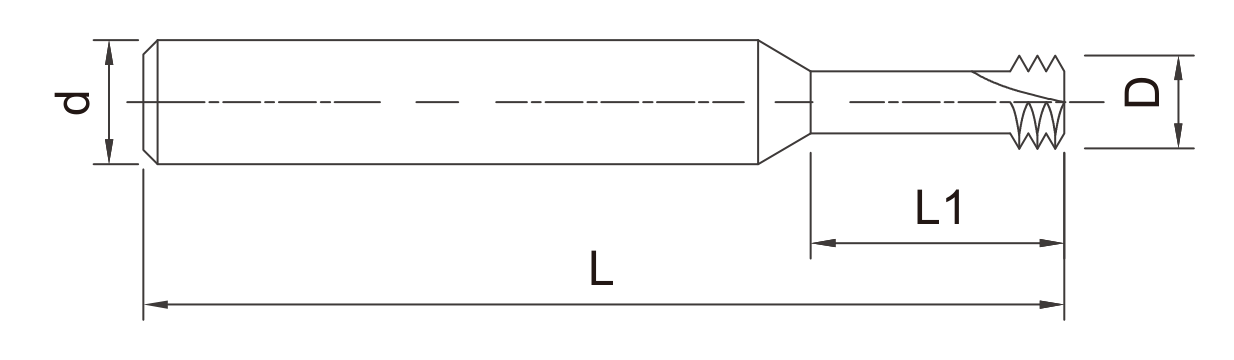

DHBM · R096 · 3/4/6 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud útil (L1, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHBM010P025A | M1 | 0.25 | 0.73 | 2.3 | L50 | 4 | 3 |
| DHBM012P025A | M1.2 | 0.25 | 0.92 | 3.3 | L50 | 4 | 3 |
| DHBM014P030A | M1.4 | 0.3 | 1.05 | 3.2 | L50 | 4 | 3 |
| DHBM016P035A | M1.6 | 0.35 | 1.21 | 3.5 | L50 | 4 | 3 |
| DHBM018P035A | M1.8 | 0.35 | 1.4 | 4 | L50 | 4 | 3 |
| DHBM020P040A | M2 | 0.4 | 1.54 | 4.5 | L50 | 4 | 3 |
| DHBM022P045A | M2.2 | 0.45 | 1.65 | 5 | L50 | 4 | 3 |
| DHBM025P045A | M2.5 | 0.45 | 1.96 | 5.5 | L50 | 4 | 3 |
| DHBM030P050A | M3 | 0.5 | 2.42 | 7 | L50 | 4 | 3 |
| DHBM035P060A | M3.5 | 0.6 | 2.75 | 9 | L50 | 4 | 3 |
| DHBM040P050A | M4 | 0.5 | 3.4 | 8 | L50 | 4 | 3 |
| DHBM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHBM045P075A | M4.5 | 0.75 | 3.5 | 11 | L50 | 4 | 3 |
| DHBM050P050A | M5 | 0.5 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P075A | M5 | 0.75 | 3.9 | 8 | L50 | 4 | 3 |
| DHBM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHBM050P080 | M5 | 0.8 | 4 | 12 | L50 | 6 | 3 |
| DHBM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHBM060P075 | M6 | 0.75 | 5 | 13 | L50 | 6 | 3 |
| DHBM060P100A | M6 | 1 | 3.95 | 14 | L50 | 4 | 3 |
| DHBM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHBM080P075 | M8 | 0.75 | 5.95 | 20 | L50 | 6 | 3 |
| DHBM080P100 | M8 | 1 | 5.9 | 20 | L60 | 6 | 3 |
| DHBM080P050 | M8 | 0.5 | 5.95 | 16 | L50 | 6 | 4 |
| DHBM080P125 | M8 | 1.25 | 5.95 | 20 | L60 | 6 | 3 |
| DHBM100P100 | M10 | 1 | 7.9 | 21 | L60 | 8 | 4 |
| DHBM100P125 | M10 | 1.25 | 7.95 | 21 | L60 | 8 | 4 |
| DHBM100P150 | M10 | 1.5 | 7.9 | 22 | L60 | 8 | 4 |
| DHBM100P150L | M10 | 1.5 | 7.9 | 30 | L75 | 8 | 4 |
| DHBM120P100 | M12 | 1 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P150 | M12 | 1.5 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P125 | M12 | 1.25 | 9.9 | 30 | L75 | 10 | 4 |
| DHBM120P175 | M12 | 1.75 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM140P200 | M14 | 2 | 9.9 | 28 | L75 | 10 | 4 |
| DHBM160P150 | M16 | 1.5 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM160P200 | M16 | 2 | 11.9 | 35 | L75 | 12 | 4 |
| DHBM220P250 | M22 | 2.5 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P300 | M24 | 3 | 15.9 | 50 | L100 | 16 | 6 |
| DHBM240P350 | M24 | 3.5 | 15.9 | 50 | L100 | 16 | 6 |

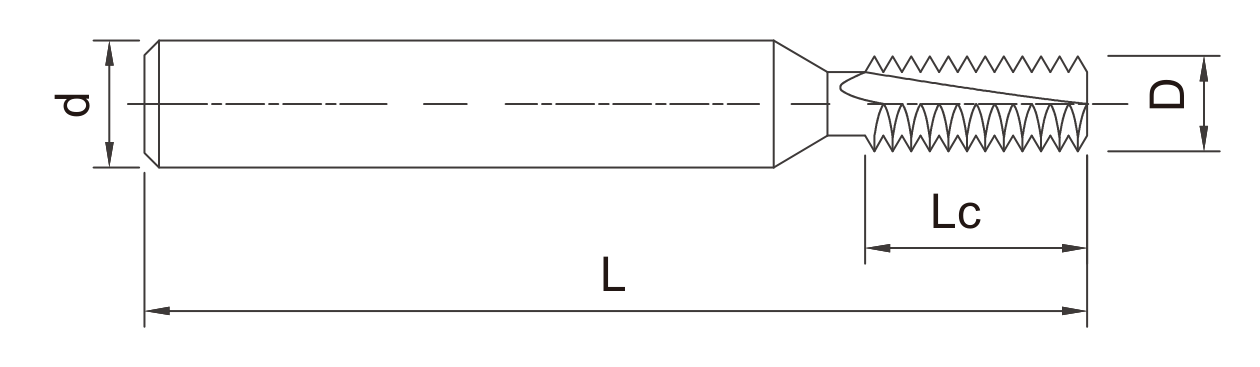

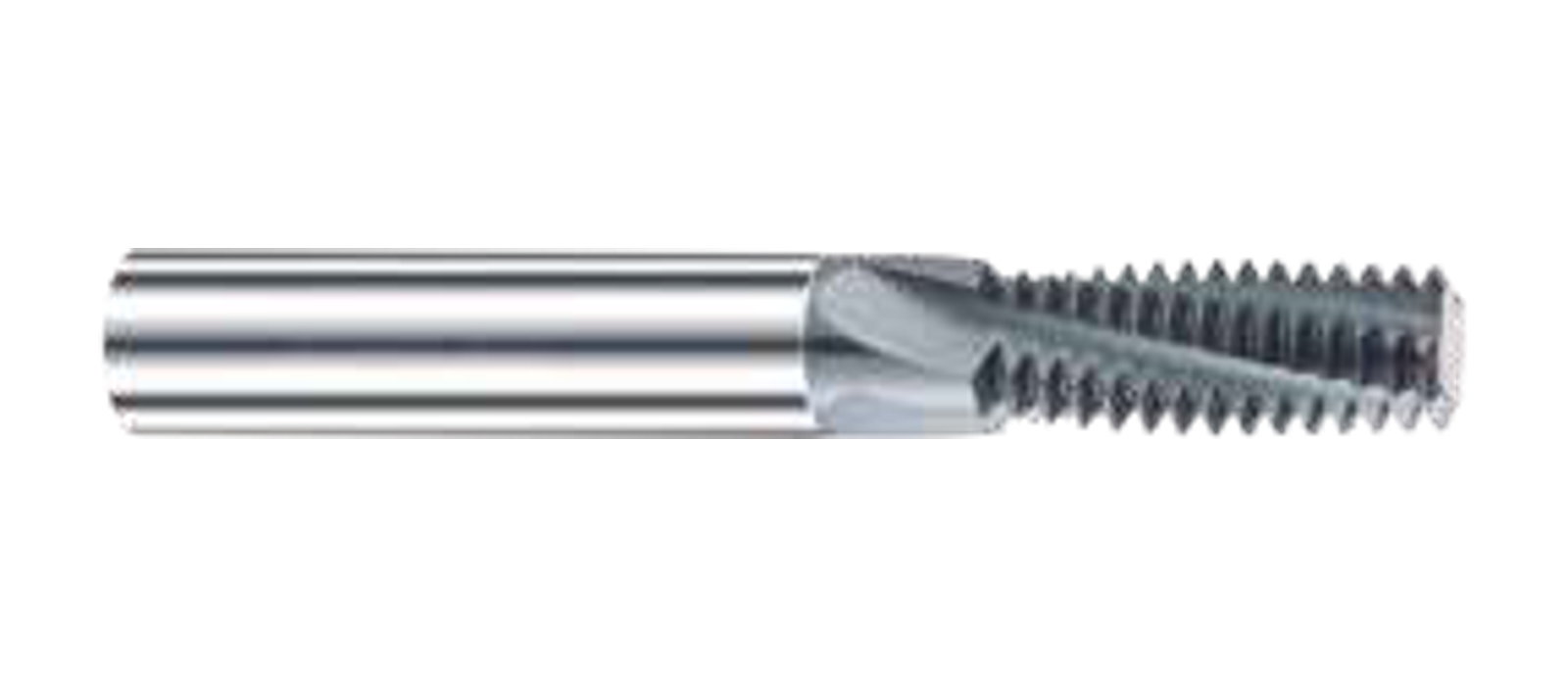

DHCM · R097 · 3/4 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHCM016P035A | M1.6 | 0.35 | 1.2 | 3.5 | L50 | 4 | 3 |
| DHCM020P040A | M2 | 0.4 | 1.54 | 5 | L50 | 4 | 3 |
| DHCM025P045A | M2.5 | 0.45 | 1.96 | 6 | L50 | 4 | 3 |
| DHCM030P050A | M3 | 0.5 | 2.4 | 7.5 | L50 | 4 | 3 |
| DHCM035P060A | M3.5 | 0.6 | 2.75 | 8.5 | L50 | 4 | 3 |
| DHCM040P050A | M4 | 0.5 | 3 | 8 | L50 | 4 | 3 |
| DHCM040P070A | M4 | 0.7 | 3.15 | 10 | L50 | 4 | 3 |
| DHCM045P075A | M4.5 | 0.75 | 3.4 | 9 | L50 | 4 | 3 |
| DHCM050P050A | M5 | 0.5 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM050P080A | M5 | 0.8 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM050P080 | M5 | 0.8 | 3.9 | 13 | L50 | 6 | 3 |
| DHCM060P050 | M6 | 0.5 | 4.8 | 13 | L50 | 6 | 3 |
| DHCM060P075A | M6 | 0.75 | 3.9 | 12 | L50 | 4 | 3 |
| DHCM060P075 | M6 | 0.75 | 5 | 17 | L60 | 6 | 3 |
| DHCM060P100A | M6 | 1 | 3.95 | 12 | L50 | 4 | 3 |
| DHCM060P100 | M6 | 1 | 4.75 | 13 | L50 | 6 | 3 |
| DHCM080P050 | M8 | 0.5 | 5.9 | 16 | L60 | 6 | 3 |
| DHCM080P075 | M8 | 0.75 | 5.95 | 18 | L60 | 6 | 3 |
| DHCM080P100 | M8 | 1 | 5.95 | 15 | L60 | 6 | 3 |
| DHCM080P125 | M8 | 1.25 | 5.9 | 20 | L60 | 6 | 3 |
| DHCM100P050 | M10 | 0.5 | 7.9 | 20 | L65 | 8 | 4 |
| DHCM100P075 | M10 | 0.75 | 7.9 | 22 | L65 | 8 | 4 |
| DHCM100P100 | M10 | 1 | 7.95 | 22 | L65 | 8 | 4 |
| DHCM100P125 | M10 | 1.25 | 7.9 | 20 | L65 | 8 | 3 |
| DHCM100P150 | M10 | 1.5 | 7.7 | 22 | L65 | 8 | 4 |
| DHCM120P050 | M12 | 0.5 | 9.95 | 25 | L75 | 10 | 4 |
| DHCM120P075 | M12 | 0.75 | 9.95 | 20 | L75 | 10 | 4 |
| DHCM120P100 | M12 | 1 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P100L | M12 | 1 | 9.9 | 28 | L75 | 10 | 4 |
| DHCM120P125 | M12 | 1.25 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM120P150 | M12 | 1.5 | 9.9 | 20 | L65 | 10 | 4 |
| DHCM120P150L | M12 | 1.5 | 9.4 | 24 | L75 | 10 | 4 |
| DHCM120P175 | M12 | 1.75 | 9.5 | 25 | L75 | 10 | 4 |
| DHCM140P050 | M14 | 0.5 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100 | M14 | 1 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM140P100L | M14 | 1 | 11.9 | 32 | L80 | 12 | 4 |
| DHCM140P150 | M14 | 1.5 | 9.9 | 25 | L75 | 10 | 4 |
| DHCM140P150L | M14 | 1.5 | 11.2 | 30 | L75 | 12 | 4 |
| DHCM140P200 | M14 | 2 | 9.9 | 30 | L75 | 10 | 4 |
| DHCM140P200D | M14 | 2 | 11.2 | 30 | L75 | 12 | 4 |
DHCM · R098 · 4/5 LABIOS
| Modelo | Rosca (M) | Paso (P) | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|---|
| DHCM160P150 | M16 | 1.5 | 12 | 30 | L75 | 12 | 4 |
| DHCM160P150L | M16 | 1.5 | 11.9 | 36 | L83 | 12 | 4 |
| DHCM160P150D | M16 | 1.5 | 13.9 | 33 | L83 | 14 | 4 |
| DHCM160P200 | M16 | 2 | 11.9 | 30 | L75 | 12 | 4 |
| DHCM160P200L | M16 | 2 | 12 | 35 | L83 | 12 | 4 |
| DHCM180P200 | M18 | 2 | 13.9 | 33 | L100 | 14 | 4 |
| DHCM180P250 | M18 | 2.5 | 13.9 | 33 | L100 | 14 | 5 |
| DHCM200P150 | M20 | 1.5 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM200P200 | M20 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P100 | M22 | 1 | 16 | 40 | L100 | 16 | 5 |
| DHCM220P200 | M22 | 2 | 15.95 | 40 | L100 | 16 | 5 |
| DHCM220P250 | M22 | 2.5 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM240P300 | M24 | 3 | 15.9 | 40 | L100 | 16 | 5 |
| DHCM300P350 | M30 | 3.5 | 16 | 40 | L100 | 16 | 5 |
Aplicaciones y criterios de compra
roscas internas compatibles con los perfiles, pasos y dimensiones indicados. La idoneidad final depende de la pieza, la máquina, la sujeción, el alcance y las condiciones del pedido.
La selección exige hacer coincidir el paso P con el plano, comprobar el espacio dentro del agujero y confirmar que la máquina ejecute la interpolación helicoidal. No se afirma que todos los modelos sirvan indistintamente para roscas interiores y exteriores.
Pieza y operación
Indique material, dureza o condición disponible, tipo de operación y geometría requerida.
Series y dimensiones
Compare DHAM (R095), DHBM (R096), DHCM (R097), DHCM (R098) por tipo de rosca, paso, diámetro, profundidad y capacidad de interpolación; conserve el código completo del modelo.
Máquina y pedido
Incluya máquina, portaherramientas, salida, cantidades, destino, plano y requisitos especiales para revisión.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de roscar de uso general
¿Cómo se elige el paso correcto de una fresa de roscar?
El paso P debe coincidir con la rosca del plano y con el programa. No seleccione solo por el diámetro nominal; confirme perfil, paso, diámetro de herramienta y profundidad.
¿Qué espacio debe comprobarse dentro del agujero?
Revise diámetro previo, profundidad, fondo de agujero, longitud de corte o útil, entrada y espacio para interpolación y retirada. En agujeros ciegos, confirme especialmente la holgura del fondo.
¿Qué necesita la máquina para fresar una rosca?
La máquina y el control deben poder ejecutar la interpolación helicoidal requerida con el portaherramientas y la rigidez adecuados. La página no afirma que todos los modelos sirvan indistintamente para roscas interiores y exteriores.
¿Qué información debe acompañar la solicitud de cotización?
Indique código de modelo o plano, material y condición, operación, tipo de rosca, paso, diámetro, profundidad y capacidad de interpolación, máquina, portaherramientas, cantidad, destino y criterios de aceptación.
¿Pueden agruparse modelos del mismo diámetro en una sola referencia?
No sin comprobar todos los campos. Mantenga identificados serie, código, radio o paso cuando corresponda, longitudes, mango y número de labios para evitar sustituciones incorrectas.
¿Se pueden solicitar medidas especiales u opciones OEM?
Envíe plano, tolerancias, material, cantidad y condiciones de uso. La viabilidad, el plazo y cualquier modificación se confirman después de la revisión técnica; no se presupone disponibilidad.
