Serie KB · R078
Fresas esféricas para titanio
La serie KB reúne 23 fresas esféricas de dos labios para titanio. Compare el radio esférico, D, Lc, L y d con el contorno, la zona de contacto y el acceso del montaje.
- Extremo esférico para contornos y superficies 3D
- Serie KB de dos labios
- Radio esférico, diámetro, longitudes y mango por modelo
Selección de fresa esférica para titanio
El perfil esférico cambia la zona de contacto a lo largo de una superficie curva. Seleccione el radio por el plano y compruebe profundidad, apertura, salida y portaherramientas antes de aprobar el modelo.
- Haga coincidir R con el contorno programado
- Revise Lc, L y la salida del conjunto
- Compruebe d, fijaciones y diámetro efectivo de contacto

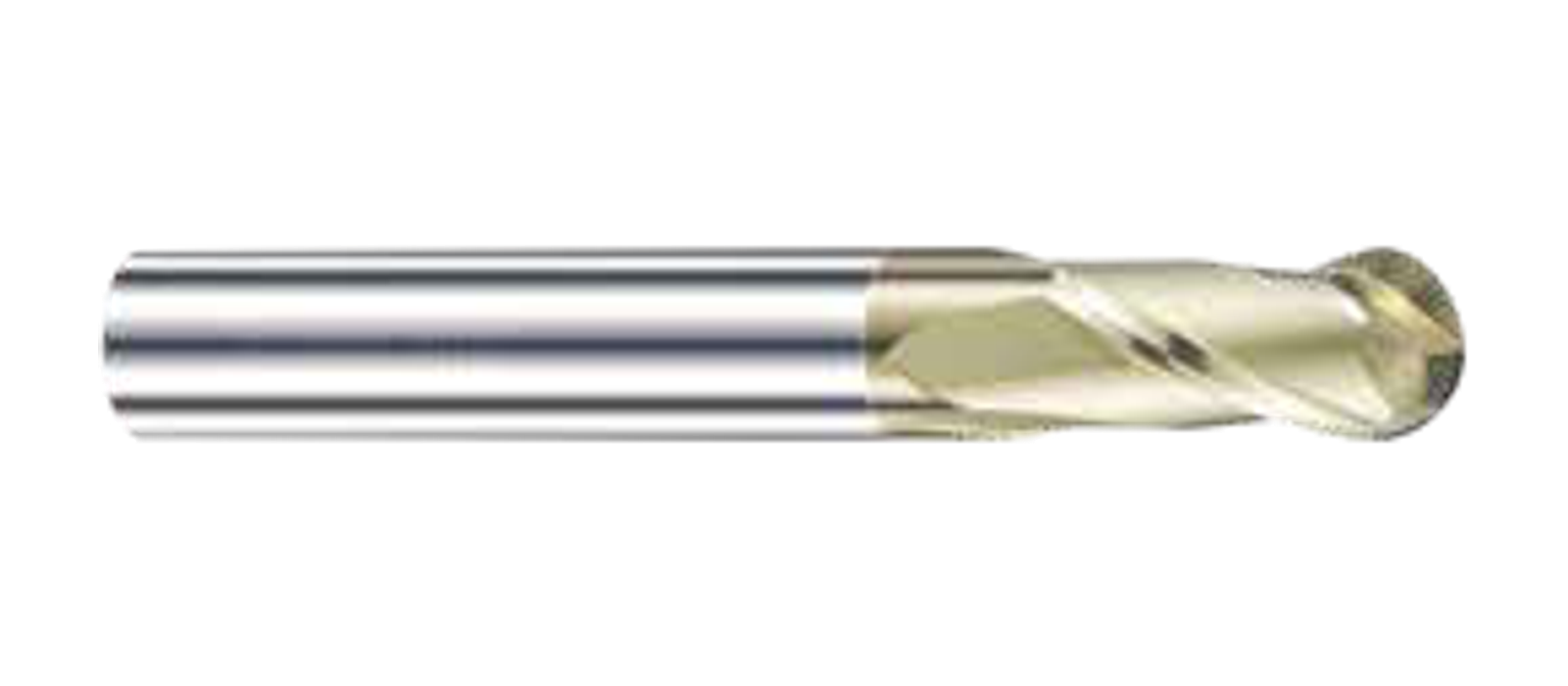

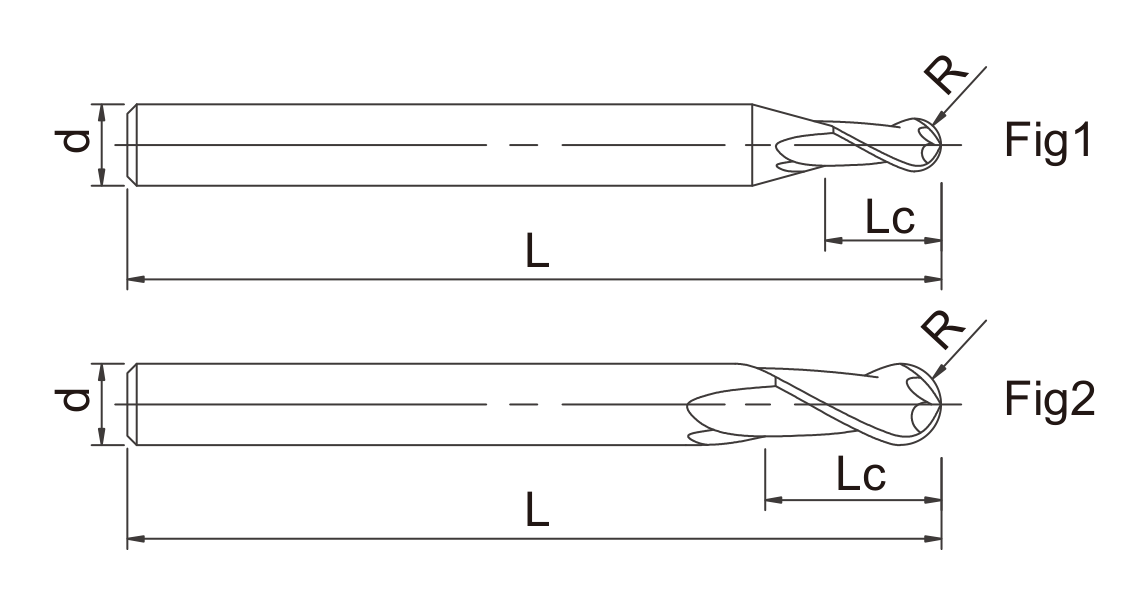

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
KB · R078 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio esférico (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| KB0102A | D1 | R0.5 | 2 | L50 | 4 | 2 |
| KB0102 | D1 | R0.5 | 2 | L50 | 6 | 2 |
| KB0152A | D1.5 | R0.75 | 3 | L50 | 4 | 2 |
| KB0152 | D1.5 | R0.75 | 3 | L50 | 6 | 2 |
| KB0202A | D2 | R1 | 4 | L50 | 4 | 2 |
| KB0202 | D2 | R1 | 4 | L50 | 6 | 2 |
| KB0252A | D2.5 | R1.25 | 5 | L50 | 4 | 2 |
| KB0252 | D2.5 | R1.25 | 5 | L50 | 6 | 2 |
| KB0302Z | D3 | R1.5 | 6 | L50 | 3 | 2 |
| KB0302A | D3 | R1.5 | 6 | L50 | 4 | 2 |
| KB0302 | D3 | R1.5 | 6 | L50 | 6 | 2 |
| KB0352A | D3.5 | R1.75 | 8 | L50 | 4 | 2 |
| KB0352 | D3.5 | R1.75 | 8 | L50 | 6 | 2 |
| KB0402A | D4 | R2 | 8 | L50 | 4 | 2 |
| KB0402 | D4 | R2 | 8 | L50 | 6 | 2 |
| KB0502Z | D5 | R2.5 | 10 | L50 | 5 | 2 |
| KB0502 | D5 | R2.5 | 10 | L50 | 6 | 2 |
| KB0602 | D6 | R3 | 12 | L50 | 6 | 2 |
| KB0802 | D8 | R4 | 16 | L60 | 8 | 2 |
| KB1002 | D10 | R5 | 20 | L75 | 10 | 2 |
| KB1202 | D12 | R6 | 24 | L75 | 12 | 2 |
| KB1602 | D16 | R8 | 32 | L100 | 16 | 2 |
| KB2002 | D20 | R10 | 40 | L100 | 20 | 2 |
Aplicaciones, selección y requisitos de compra
Serie KB y radio esférico
La tabla conserva 23 modelos KB con D, R, Lc, L, d y dos labios. El radio esférico describe el extremo redondeado, no el radio exterior de una fresa tórica.
Compare dibujo y fila completa; una bola mayor requiere una trayectoria diferente y puede producir otro patrón superficial.
Acceso y mecanizado de titanio
Para cavidades curvas, revise profundidad, apertura, paredes, abrazaderas y portaherramientas. La longitud total no garantiza alcance útil.
Cerca de la punta, el diámetro efectivo de contacto puede ser menor que D. Envíe aleación, condición, contorno, acabado, máquina, sujeción y refrigeración.
Sustitución y pedido
Una fresa plana, esférica y tórica no son sustitutos por diámetro: producen perfiles y contactos distintos.
Incluya modelo KB, cantidad, radio, dibujo, material, operación y requisitos de muestra, medición, marcado o embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa esférica para titanio
¿Cuándo se utiliza una fresa esférica para titanio?
Para contornos y superficies 3D compatibles con una punta esférica. Deben revisarse el radio, el diámetro efectivo de contacto, el alcance y la estabilidad.
¿Qué debe comprobarse además del diámetro de corte?
Radio esférico, longitud de corte, longitud total, mango, número de labios, salida e interferencias con pieza y fijación.
¿Cómo se evalúa una sustitución de otra fresa esférica?
Compare el código completo, R, D, Lc, L y d, además de la aleación, operación y montaje. El mismo diámetro no demuestra equivalencia.
¿El radio esférico es el mismo que el radio de esquina?
No. El radio esférico define el extremo redondeado; el radio de esquina pertenece a una herramienta con fondo principal plano.
¿Qué debe comprobarse para un contorno profundo?
R, D, Lc, L, d, salida, apertura, fijaciones y portaherramientas a lo largo de la trayectoria.
¿Qué información necesita una sustitución KB?
Modelo o dibujo actual, radio, dimensiones completas, aleación, operación, máquina, portaherramientas y cantidad.
