Serie KRB · R079
Fresas tóricas para titanio
La serie KRB reúne 27 fresas tóricas de cuatro labios para titanio. Seleccione por D y R como campos separados y compruebe Lc, L y d con la pieza y el portaherramientas.
- Extremo plano con radios en las esquinas exteriores
- Serie KRB de cuatro labios
- Diámetro, radio, longitudes y mango por modelo
Selección de fresa tórica para titanio
Dos herramientas con el mismo diámetro pueden generar transiciones distintas si cambia R. El plano y la trayectoria determinan el radio requerido; el montaje determina el acceso.
- Registre D y R en cada línea
- Compare Lc con la profundidad de corte axial
- Confirme d, L, salida e interferencias

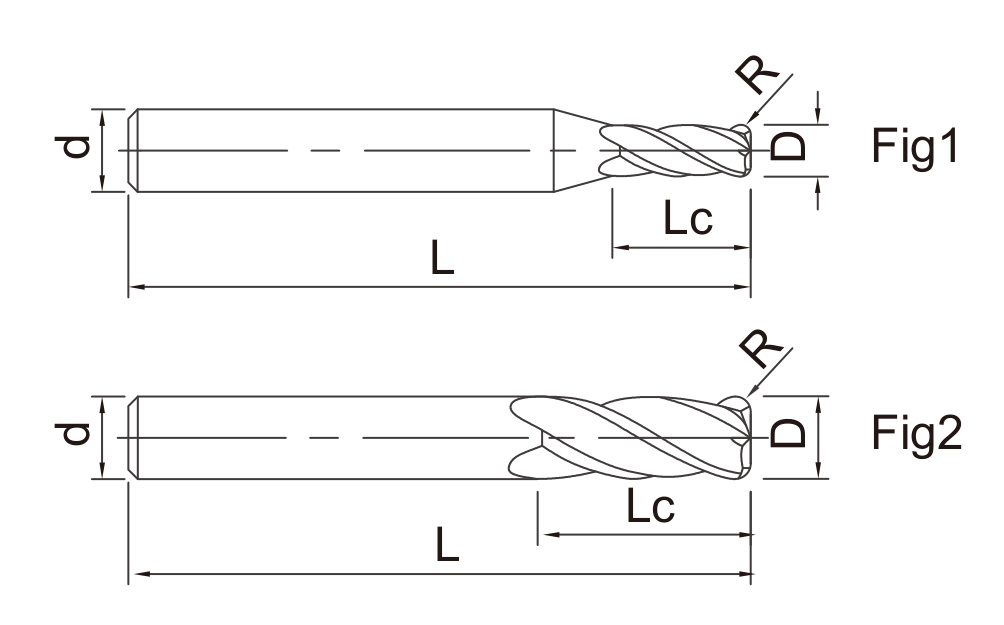

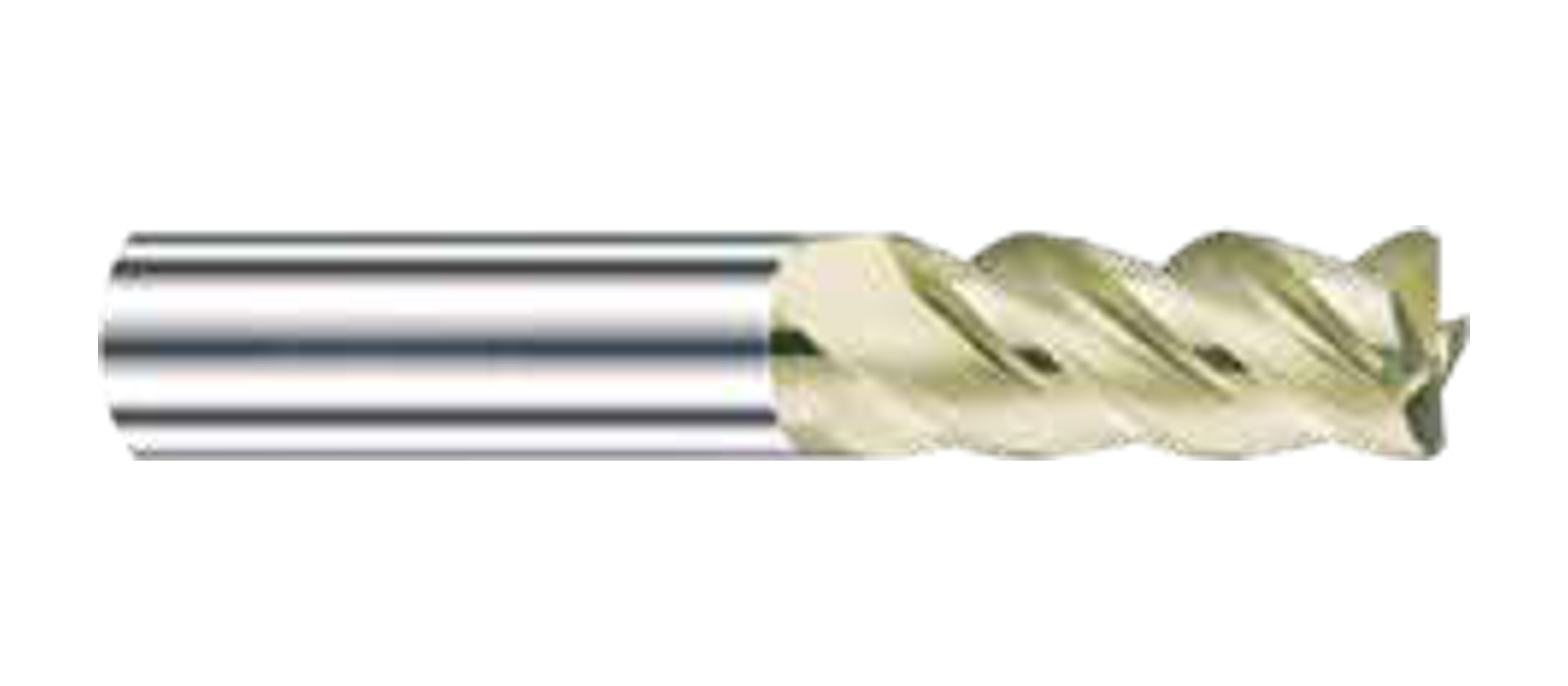

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
KRB · R079 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio de esquina (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| KRB0305A | D3 | R0.5 | 8 | L50 | 4 | 4 |
| KRB0305 | D3 | R0.5 | 8 | L50 | 6 | 4 |
| KRB0405A | D4 | R0.5 | 10 | L50 | 4 | 4 |
| KRB0405 | D4 | R0.5 | 10 | L50 | 6 | 4 |
| KRB0505 | D5 | R0.5 | 13 | L50 | 6 | 4 |
| KRB0510 | D5 | R1 | 13 | L50 | 6 | 4 |
| KRB0605 | D6 | R0.5 | 16 | L50 | 6 | 4 |
| KRB0610 | D6 | R1 | 16 | L50 | 6 | 4 |
| KRB0805 | D8 | R0.5 | 20 | L60 | 8 | 4 |
| KRB0810 | D8 | R1 | 20 | L60 | 8 | 4 |
| KRB1005 | D10 | R0.5 | 25 | L75 | 10 | 4 |
| KRB1010 | D10 | R1 | 25 | L75 | 10 | 4 |
| KRB1020 | D10 | R2 | 25 | L75 | 10 | 4 |
| KRB1030 | D10 | R3 | 25 | L75 | 10 | 4 |
| KRB1210 | D12 | R1 | 30 | L75 | 12 | 4 |
| KRB1220 | D12 | R2 | 30 | L75 | 12 | 4 |
| KRB1230 | D12 | R3 | 30 | L75 | 12 | 4 |
| KRB1610 | D16 | R1 | 40 | L100 | 16 | 4 |
| KRB1620 | D16 | R2 | 40 | L100 | 16 | 4 |
| KRB1630 | D16 | R3 | 40 | L100 | 16 | 4 |
| KRB1640 | D16 | R4 | 40 | L100 | 16 | 4 |
| KRB1650 | D16 | R5 | 40 | L100 | 16 | 4 |
| KRB2010 | D20 | R1 | 45 | L100 | 20 | 4 |
| KRB2020 | D20 | R2 | 45 | L100 | 20 | 4 |
| KRB2030 | D20 | R3 | 45 | L100 | 20 | 4 |
| KRB2040 | D20 | R4 | 45 | L100 | 20 | 4 |
| KRB2050 | D20 | R5 | 45 | L100 | 20 | 4 |
Aplicaciones, selección y requisitos de compra
Serie KRB y opciones de radio
Las 27 filas KRB publican D, R, Lc, L, d y cuatro labios. Un pedido que omite R no identifica el perfil correcto.
El dibujo y la fila deben leerse juntos. El radio de la herramienta no garantiza por sí solo el radio o la tolerancia finales de la pieza.
Pieza, portaherramientas y titanio
Compruebe radio, ancho, profundidad, trayectoria, margen de mecanizado y entrada. Revise la herramienta montada respecto a paredes, fijaciones y salida.
Indique aleación y condición, hombro, cajera o zona retraída, condiciones de corte, máquina, portaherramientas y refrigeración.
Comparación y cotización
La fresa tórica conserva un fondo principal plano; no equivale a una fresa esférica ni plana. Compare el perfil real antes de sustituir.
Envíe modelos KRB y cantidades o D, R, Lc, L y d, junto con plano y requisitos de muestra, medición, marcado o embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa tórica para titanio
¿Por qué deben indicarse D y R por separado?
D define el diámetro de corte y R la transición de esquina. Dos herramientas con igual D pueden producir geometrías distintas si cambia R.
¿El radio de la herramienta garantiza el radio final de la pieza?
No por sí solo. Trayectoria, desviación, desgaste, acabado y condiciones de máquina también influyen; use el plano y los criterios de aceptación del pedido.
¿Cómo se comprueba una fresa KRB frente a una cavidad de titanio?
Revise ancho, profundidad, radio, alcance, interferencias, mango y salida, junto con aleación, operación y sujeción.
¿Puede pedirse una KRB indicando solo el diámetro?
No es suficiente. D y R deben figurar juntos, además del código, longitudes, mango y cantidad.
¿En qué se diferencia una fresa tórica de una esférica para mecanizar titanio?
La fresa tórica tiene un extremo principalmente plano con radios en las esquinas; la esférica tiene una punta redondeada. Elija según la geometría de la pieza y la trayectoria de mecanizado.
¿Qué datos necesita una cavidad de titanio?
Aleación y condición, ancho, profundidad, D, R, acceso, máquina, portaherramientas, refrigeración y plano.
