Serie SGB · R081
Fresas esféricas para aleaciones de alta temperatura
La serie SGB reúne 23 fresas esféricas de dos labios para contornos en aleaciones de alta temperatura. Seleccione conjuntamente radio esférico, D, Lc, L, d y acceso.
- Extremo esférico para contornos y perfiles 3D
- Serie SGB de dos labios
- Radio, diámetro y mango identificados por modelo
Selección de fresa esférica para aleaciones de alta temperatura
El extremo redondeado cambia la geometría de contacto en una trayectoria curva. El radio y el diámetro deben corresponder al contorno; las longitudes y el portaherramientas deben permitir el acceso.
- Compare R y D con el plano
- Revise Lc, L, salida y cavidad
- Especifique aleación, máquina, sujeción y refrigeración

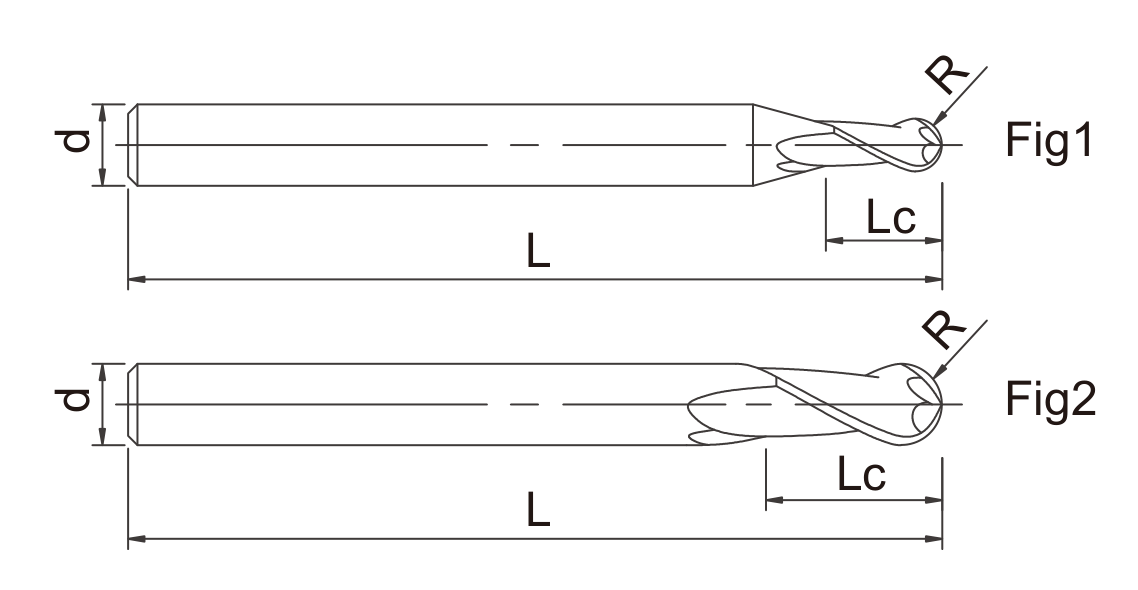

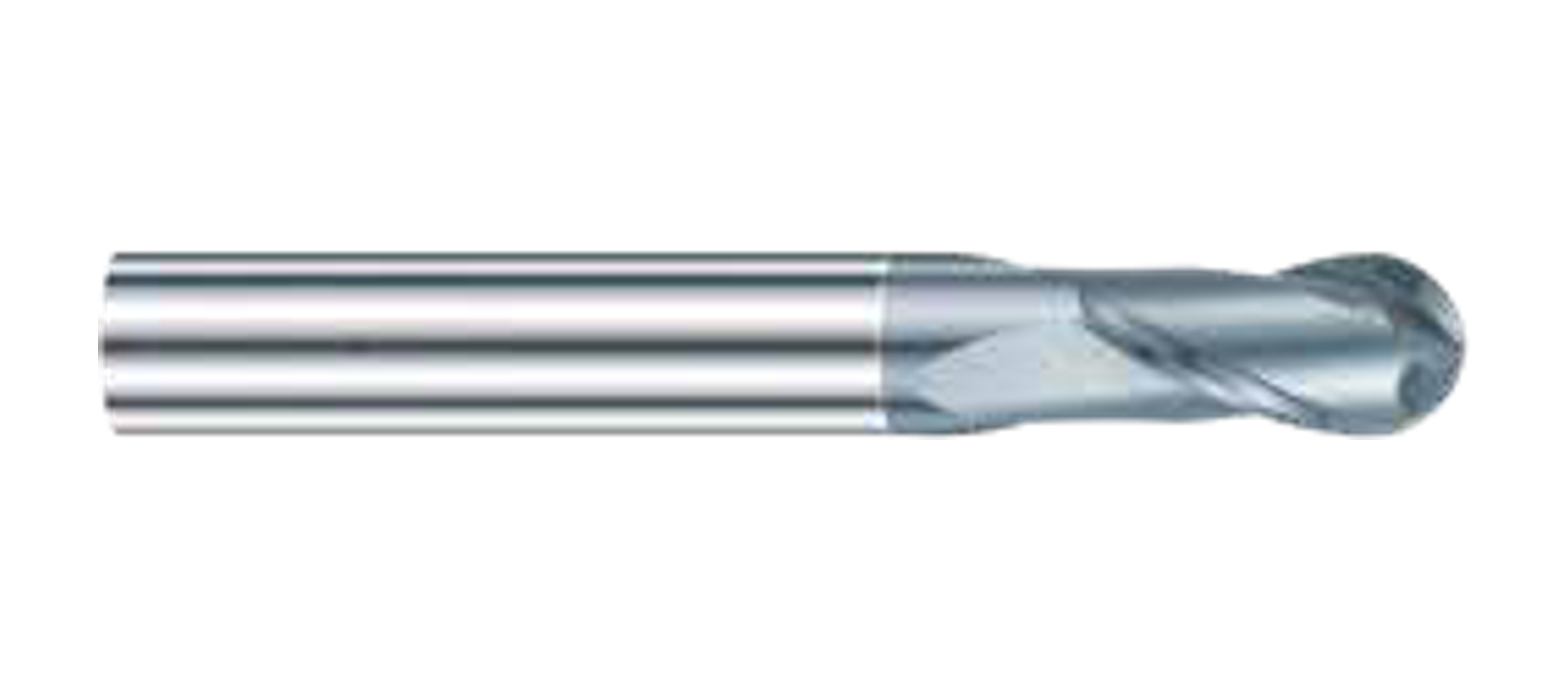

Series, vistas de producto y dibujos dimensionales
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
SGB · R081 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Radio esférico (R, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|---|
| SGB0102A | D1 | R0.5 | 2 | L50 | 4 | 2 |
| SGB0102 | D1 | R0.5 | 2 | L50 | 6 | 2 |
| SGB0152A | D1.5 | R0.75 | 3 | L50 | 4 | 2 |
| SGB0152 | D1.5 | R0.75 | 3 | L50 | 6 | 2 |
| SGB0202A | D2 | R1 | 4 | L50 | 4 | 2 |
| SGB0202 | D2 | R1 | 4 | L50 | 6 | 2 |
| SGB0252A | D2.5 | R1.25 | 5 | L50 | 4 | 2 |
| SGB0252 | D2.5 | R1.25 | 5 | L50 | 6 | 2 |
| SGB0302Z | D3 | R1.5 | 6 | L50 | 3 | 2 |
| SGB0302A | D3 | R1.5 | 6 | L50 | 4 | 2 |
| SGB0302 | D3 | R1.5 | 6 | L50 | 6 | 2 |
| SGB0352A | D3.5 | R1.75 | 8 | L50 | 4 | 2 |
| SGB0352 | D3.5 | R1.75 | 8 | L50 | 6 | 2 |
| SGB0402A | D4 | R2 | 8 | L50 | 4 | 2 |
| SGB0402 | D4 | R2 | 8 | L50 | 6 | 2 |
| SGB0502Z | D5 | R2.5 | 10 | L50 | 5 | 2 |
| SGB0502 | D5 | R2.5 | 10 | L50 | 6 | 2 |
| SGB0602 | D6 | R3 | 12 | L50 | 6 | 2 |
| SGB0802 | D8 | R4 | 16 | L60 | 8 | 2 |
| SGB1002 | D10 | R5 | 20 | L75 | 10 | 2 |
| SGB1202 | D12 | R6 | 24 | L75 | 12 | 2 |
| SGB1602 | D16 | R8 | 32 | L100 | 16 | 2 |
| SGB2002 | D20 | R10 | 40 | L100 | 20 | 2 |
Aplicaciones, selección y requisitos de compra
Serie SGB y perfil esférico
Las 23 filas SGB conservan D, R, Lc, L, d y dos labios. R es radio esférico, no radio de esquina de una fresa tórica.
Si el comprador aporta solo D, solicite también R, longitudes, mango y plano para evitar una sustitución de perfil.
Contorno y acceso
Compare profundidad, forma de cavidad, contacto programado, paredes y fijaciones. La longitud total no demuestra por sí sola el alcance útil.
Indique grado y condición de la aleación, tipo de contorno, acabado, máquina, portaherramientas y refrigeración.
Muestra y pedido
Separe las geometrías esférica, plana y tórica en pedidos mixtos. Cada una produce un contacto y perfil diferentes.
Envíe modelo SGB, cantidad, radio, dibujo, dimensiones críticas y requisitos de muestra, marcado o embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa esférica para aleaciones de alta temperatura
¿Cuándo conviene una fresa esférica SGB?
Cuando el perfil requiere contorneado o superficies 3D compatibles con una punta esférica. No sustituye automáticamente a una fresa plana o tórica.
¿Qué radio debe indicarse en un pedido SGB?
Indique el radio esférico y el diámetro de corte junto con las longitudes y el mango. Use el código completo para evitar sustituir variantes de geometría distinta.
¿Puede elegirse el modelo solo por decir Inconel o superaleación?
No. Se necesitan grado, condición, operación, profundidad, acceso, máquina, sujeción y requisitos de acabado.
¿R en la tabla SGB es un radio de esquina?
No. Es el radio del extremo esférico; no describe el radio exterior de una herramienta tórica.
¿Cómo se comprueba el acceso a un contorno profundo?
Revise R, D, Lc, L, d, salida, portaherramientas, paredes, fijaciones y trayectoria.
¿Qué material debe indicarse en una cotización?
El grado y condición exactos de la aleación, no solo “superaleación” o un nombre genérico.
