Serie UE UEH UEI UEJ · R075
Fresas de metal duro para acero inoxidable
Compare las series UE y UEX de cuatro labios para acero inoxidable por diámetro de corte, longitud de corte, longitud total y diámetro de mango. Cada tamaño debe conservar su código y cantidad.
- Series UE y UEX de cuatro labios
- Comparación de D, Lc, L y d por modelo
- Selección según grado de inoxidable, operación y montaje
Selección de fresa de metal duro para acero inoxidable
Empiece por el grado y estado del acero inoxidable y por la operación. D y Lc deben corresponder a la pieza; L y d deben ajustarse al portaherramientas, la salida y el espacio de máquina.
- Identifique grado y condición del material
- Compare diámetro y longitud de corte con el plano
- Especifique serie, modelo y cantidad por línea

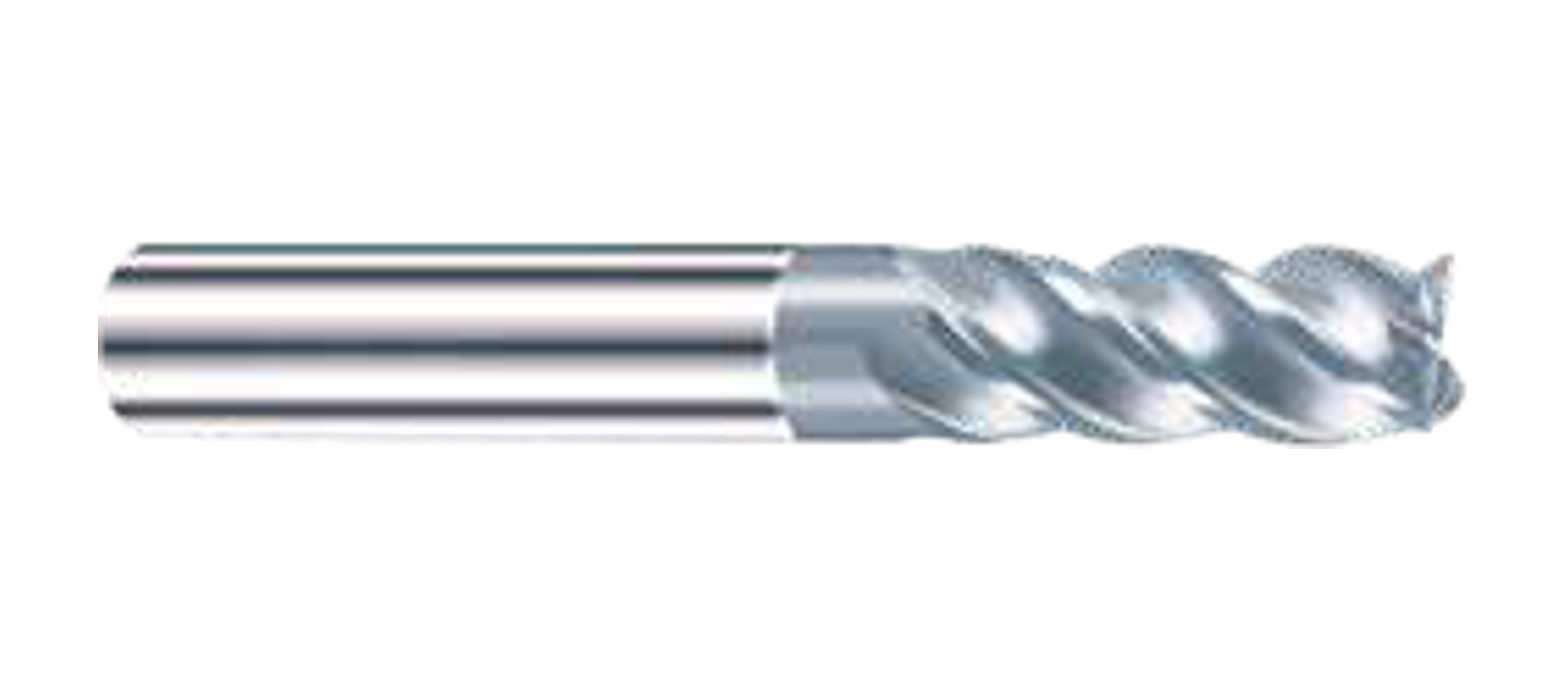

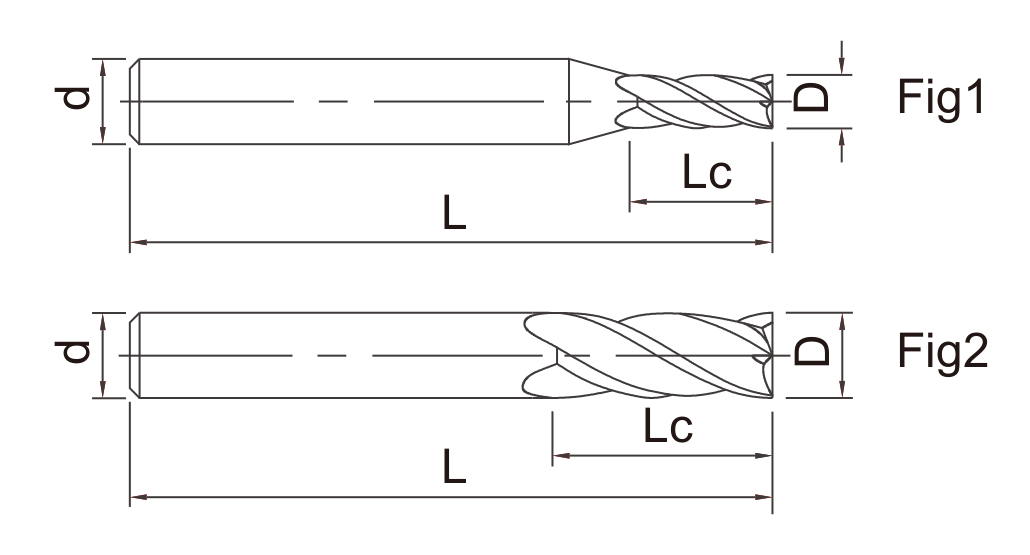

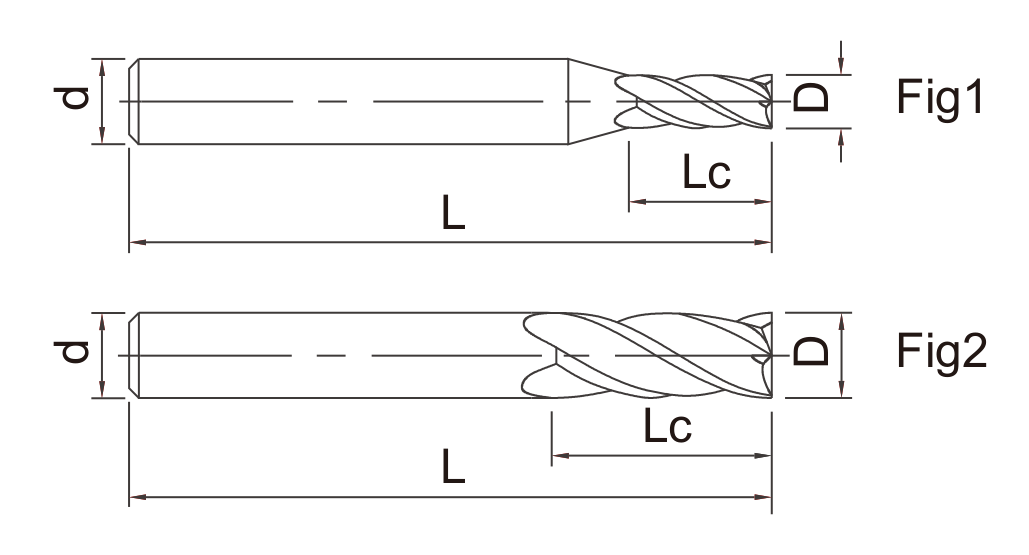

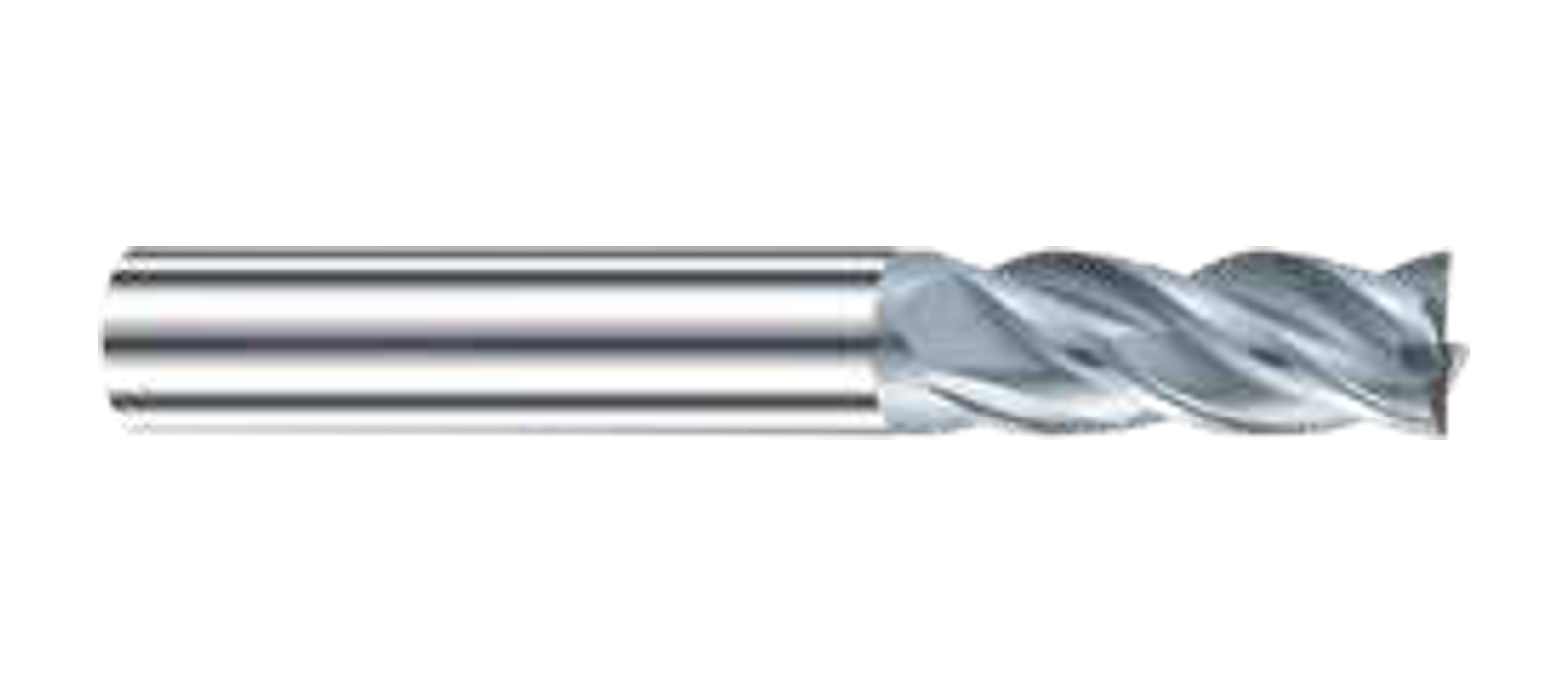

Series, vistas de producto y dibujos dimensionales
Serie UEX · R076
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
UE UEH UEI UEJ · R075 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| UE0104A | D1 | 3 | L50 | 4 | 4 |
| UE0154A | D1.5 | 4 | L50 | 4 | 4 |
| UE0204A | D2 | 6 | L50 | 4 | 4 |
| UE0254A | D2.5 | 8 | L50 | 4 | 4 |
| UE0304A | D3 | 8 | L50 | 4 | 4 |
| UE0304 | D3 | 8 | L50 | 6 | 4 |
| UE0404A | D4 | 11 | L50 | 4 | 4 |
| UE0404 | D4 | 11 | L50 | 6 | 4 |
| UE0504 | D5 | 13 | L50 | 6 | 4 |
| UE0604 | D6 | 16 | L50 | 6 | 4 |
| UE0704 | D7 | 18 | L60 | 8 | 4 |
| UE0804 | D8 | 20 | L60 | 8 | 4 |
| UE1004 | D10 | 25 | L75 | 10 | 4 |
| UE1004L | D10 | 30 | L75 | 10 | 4 |
| UE1204 | D12 | 30 | L75 | 12 | 4 |
| UE1404 | D14 | 35 | L100 | 14 | 4 |
| UE1604 | D16 | 45 | L100 | 16 | 4 |
| UE1804 | D18 | 45 | L100 | 18 | 4 |
| UE2004 | D20 | 45 | L100 | 20 | 4 |
| UEH0604 | D6 | 15 | L75 | 6 | 4 |
| UEH0804 | D8 | 20 | L75 | 8 | 4 |
| UEI0604 | D6 | 15 | L100 | 6 | 4 |
| UEI0804 | D8 | 20 | L100 | 8 | 4 |
| UEI1004 | D10 | 30 | L100 | 10 | 4 |
| UEI1204 | D12 | 30 | L100 | 12 | 4 |
| UEJ1004 | D10 | 30 | L150 | 10 | 4 |
| UEJ1204 | D12 | 30 | L150 | 12 | 4 |
| UEJ1404 | D14 | 35 | L150 | 14 | 4 |
| UEJ1604 | D16 | 45 | L150 | 16 | 4 |
| UEJ1804 | D18 | 45 | L150 | 18 | 4 |
| UEJ2004 | D20 | 45 | L150 | 20 | 4 |
UEX · R076 · 4 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| UEX0104A | D1 | 3 | L50 | 4 | 4 |
| UEX0154A | D1.5 | 4 | L50 | 4 | 4 |
| UEX0204A | D2 | 5 | L50 | 4 | 4 |
| UEX0254A | D2.5 | 7 | L50 | 4 | 4 |
| UEX0304A | D3 | 8 | L50 | 4 | 4 |
| UEX0304 | D3 | 8 | L50 | 6 | 4 |
| UEX0404A | D4 | 10 | L50 | 4 | 4 |
| UEX0404 | D4 | 10 | L50 | 6 | 4 |
| UEX0504 | D5 | 13 | L50 | 6 | 4 |
| UEX0604 | D6 | 15 | L50 | 6 | 4 |
| UEX0804 | D8 | 20 | L60 | 8 | 4 |
| UEX1004 | D10 | 25 | L75 | 10 | 4 |
| UEX1204 | D12 | 30 | L75 | 12 | 4 |
| UEX1404 | D14 | 35 | L100 | 14 | 4 |
| UEX1604 | D16 | 40 | L100 | 16 | 4 |
| UEX1804 | D18 | 40 | L100 | 18 | 4 |
| UEX2004 | D20 | 50 | L100 | 20 | 4 |
Aplicaciones, selección y requisitos de compra
Diferencias entre UE y UEX
UE y UEX contienen 48 registros, todos de cuatro labios. Cada fila publica D, Lc, L y d; un campo no publicado no se completa por analogía.
UE0204A y UEX0204A comparten D, d y labios, pero no la misma longitud de corte. Compare el dibujo y la fila completa antes de sustituir una serie.
Dimensiones y acceso
D debe encajar en la ranura, cajera u hombro; Lc debe cubrir el contacto axial previsto; L afecta la posición de sujeción y la holgura; d debe corresponder al portaherramientas.
Para zonas retraídas, compruebe herramienta y portaherramientas contra paredes, fijaciones y abrazaderas. Una L mayor no demuestra alcance útil.
Condiciones de mecanizado y compra
Indique si se trata de 304, 316 u otro grado, su condición, y si la operación es ranurado a ancho completo, fresado lateral o perfilado. Añada máquina, portaherramientas, refrigeración y profundidades de corte axial y radial previstas.
Para cotizar, envíe modelos UE/UEX y cantidades, plano, revisión, criterios de muestra, destino y requisitos de marcado o embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de metal duro para acero inoxidable
¿Qué diferencia hay entre las series UE y UEX?
Son series distintas del catálogo y deben compararse por modelo, diámetro, longitudes, mango y labios. El nombre de material no demuestra que dos códigos sean intercambiables.
¿Una sola fresa sirve para todos los grados de acero inoxidable?
No se debe asumir. Indique grado, condición, operación, condiciones de corte y refrigeración para revisar la selección; esta página no publica parámetros universales.
¿Longitud total y longitud de corte significan lo mismo?
No. L describe la longitud completa y Lc la parte de corte indicada. Ambas influyen de manera distinta en acceso, sujeción y profundidad de trabajo.
¿UE0204A y UEX0204A son intercambiables?
No debe asumirse. Aunque comparten D, d y cuatro labios, la longitud de corte publicada es diferente.
¿Qué parámetros de la tabla deben comprobarse con el portaherramientas?
Compruebe d, L, la longitud de sujeción y la salida montada; revise también Lc y D contra la pieza.
¿Qué debe incluir una cotización UE o UEX?
Modelo y cantidad, grado y condición del inoxidable, operación, máquina, portaherramientas, plano y requisitos de muestra o embalaje.
