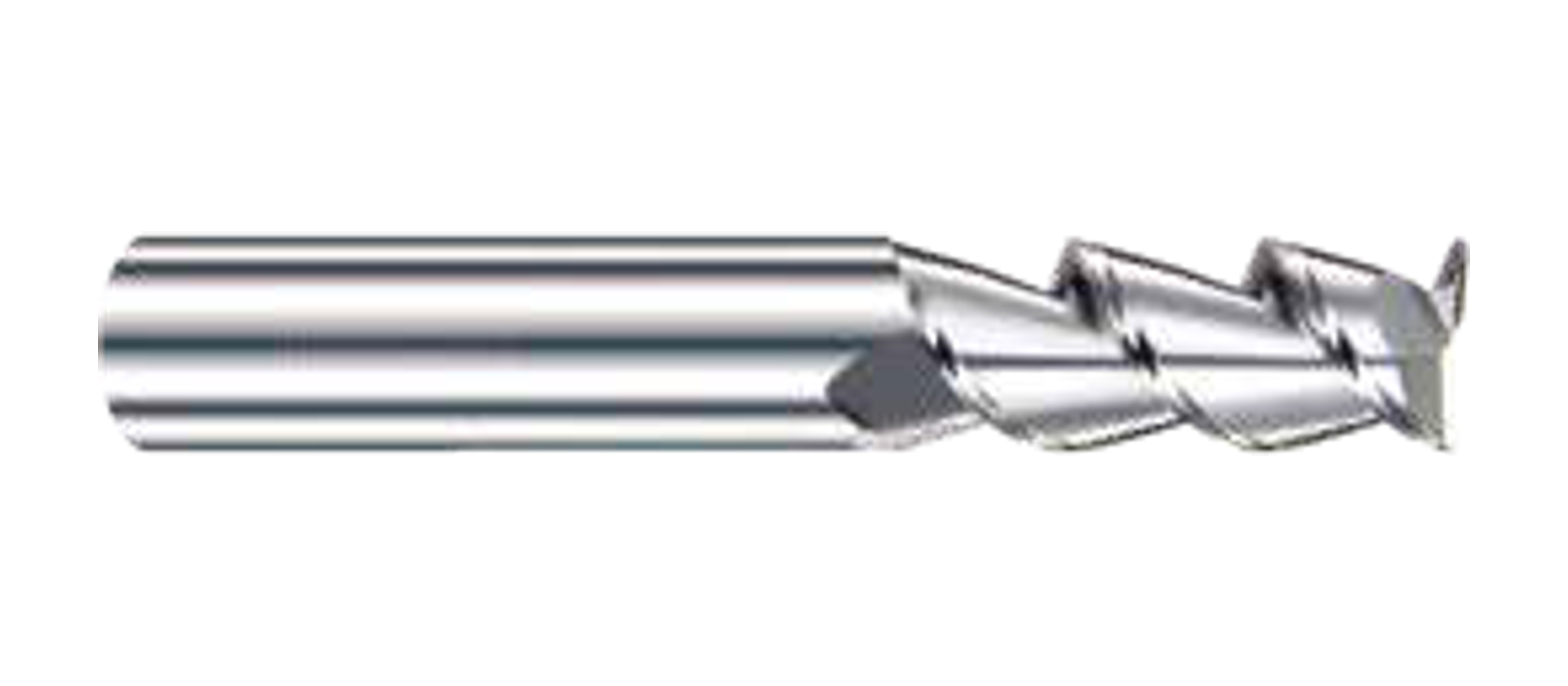

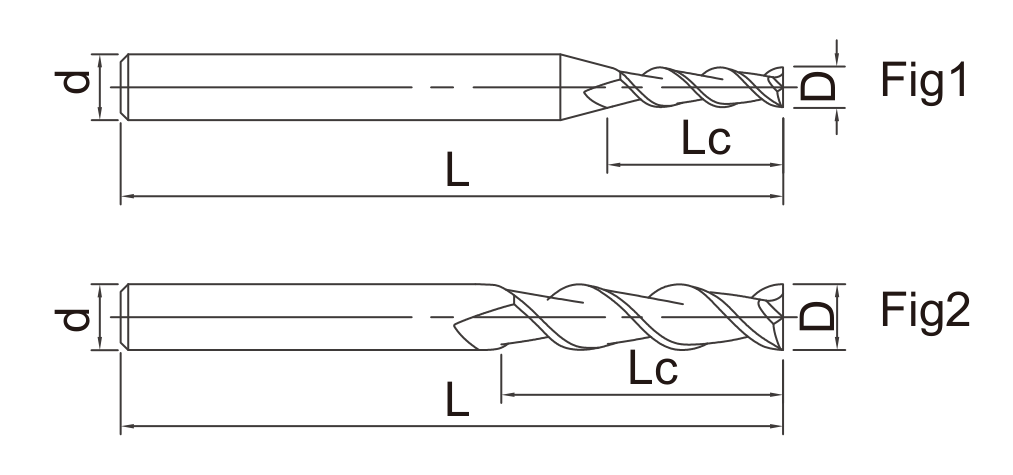

Serie AE · R067
Fresas de metal duro para aluminio
Compare las series AE y AES para aluminio por diámetro, longitud de corte, longitud total, mango y número de labios. Los modelos de dos y tres labios se seleccionan por la operación y la fila completa.
- La serie AE incluye modelos de dos y tres labios; la serie AES incluye modelos de tres labios. Consulte cada referencia en su tabla.
- D, Lc, L y d disponibles por modelo
- Selección para ranuras, cajeras, perfiles y surtidos mixtos
Selección de fresa de metal duro para aluminio
Empiece por el ancho o la geometría de la pieza, después compare Lc y el mango con el portaherramientas. El número de labios debe evaluarse con las condiciones de corte, la evacuación y la máquina.
- Compare dos y tres labios según la operación
- Diferencie Lc de la longitud total L
- Mantenga modelo y cantidad unidos en pedidos mixtos
Series, vistas de producto y dibujos dimensionales

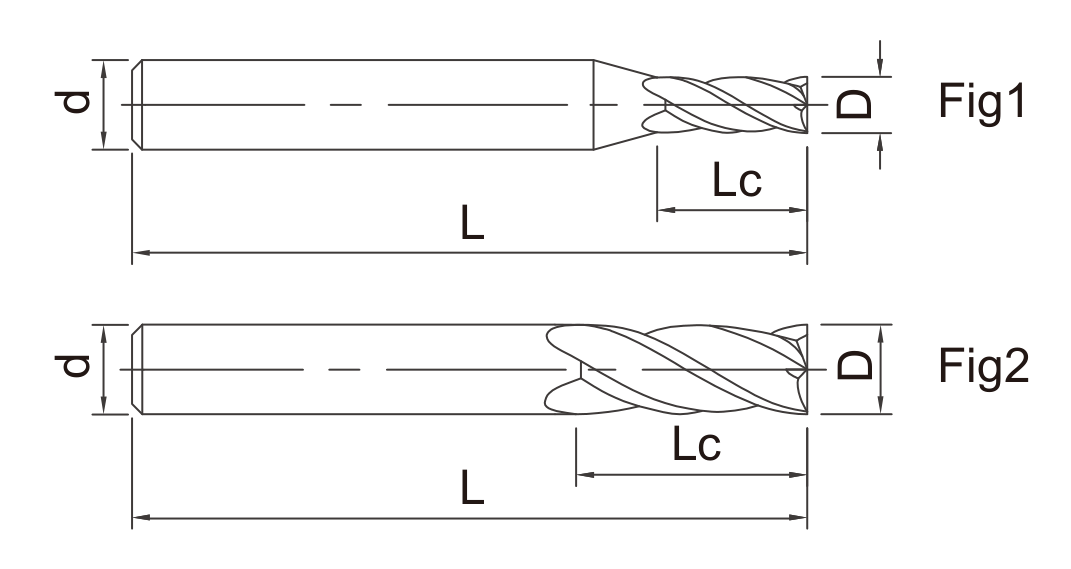

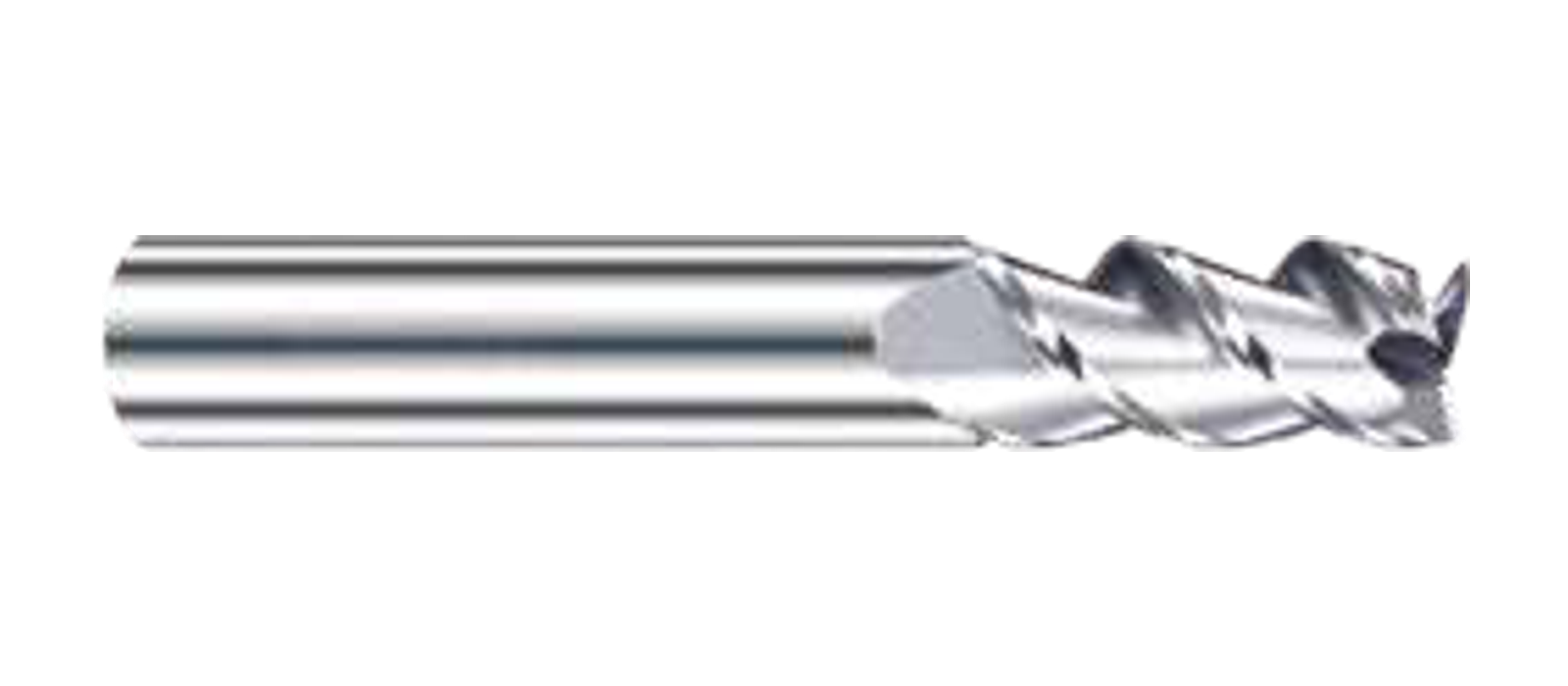

Serie AE · R068

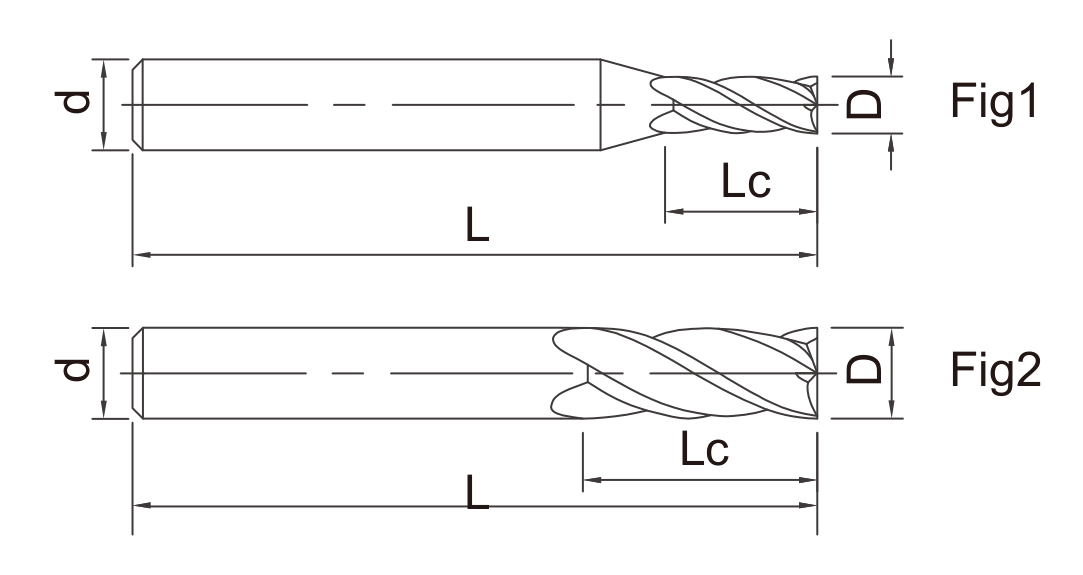

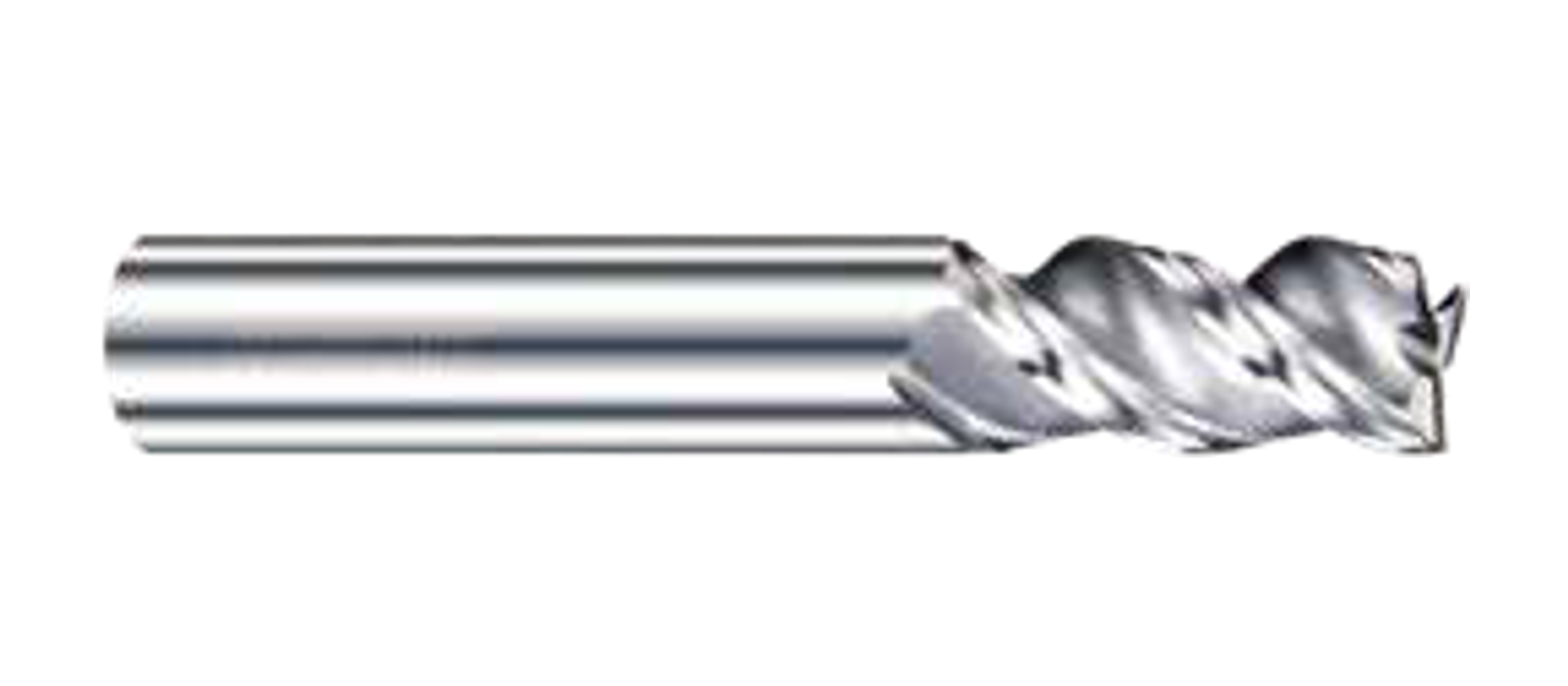

Serie AES · R072
Especificaciones por modelo
Las tablas reproducen los modelos, valores y unidades confirmados en el catálogo. Los campos vacíos o no publicados se muestran como «—» y no significan cero.
AE · R067 · 2 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AE0052A | 0.5 | 1.5 | L50 | 4 | 2 |
| AE0102A | D1 | 3 | L50 | 4 | 2 |
| AE0152A | D1.5 | 4 | L50 | 4 | 2 |
| AE0202A | D2 | 6 | L50 | 4 | 2 |
| AE0302A | D3 | 8 | L50 | 4 | 2 |
| AE0302 | D3 | 8 | L50 | 6 | 2 |
| AE0402A | D4 | 12 | L50 | 4 | 2 |
| AE0402 | D4 | 12 | L50 | 6 | 2 |
| AE0502Z | D5 | 15 | L50 | 5 | 2 |
| AE0502 | D5 | 15 | L50 | 6 | 2 |
| AE0602 | D6 | 18 | L50 | 6 | 2 |
| AE0802 | D8 | 20 | L60 | 8 | 2 |
| AE1002 | D10 | 30 | L75 | 10 | 2 |
| AE1202 | D12 | 30 | L75 | 12 | 2 |
| AE1602 | D16 | 45 | L100 | 16 | 2 |
| AE2002 | D20 | 45 | L100 | 20 | 2 |
AE · R068 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AE0103A | D1 | 3 | L50 | 4 | 3 |
| AE0153A | D1.5 | 4 | L50 | 4 | 3 |
| AE0203A | D2 | 6 | L50 | 4 | 3 |
| AE0303A | D3 | 8 | L50 | 4 | 3 |
| AE0303 | D3 | 8 | L50 | 6 | 3 |
| AE0403A | D4 | 12 | L50 | 4 | 3 |
| AE0403 | D4 | 12 | L50 | 6 | 3 |
| AE0503Z | D5 | 15 | L50 | 5 | 3 |
| AE0503 | D5 | 15 | L50 | 6 | 3 |
| AE0603 | D6 | 18 | L50 | 6 | 3 |
| AE0803 | D8 | 20 | L60 | 8 | 3 |
| AE1003 | D10 | 30 | L75 | 10 | 3 |
| AE1203 | D12 | 30 | L75 | 12 | 3 |
| AE1603 | D16 | 45 | L100 | 16 | 3 |
| AE2003 | D20 | 45 | L100 | 20 | 3 |
AES · R072 · 3 LABIOS
| Modelo | Diámetro de corte (D, mm) | Longitud de corte (Lc, mm) | Longitud total (L, mm) | Diámetro del mango (d, mm) | Labios (F) |
|---|---|---|---|---|---|
| AES0303A | D3 | 8 | L50 | 4 | 3 |
| AES0303 | D3 | 8 | L50 | 6 | 3 |
| AES0403A | D4 | 12 | L50 | 4 | 3 |
| AES0403 | D4 | 12 | L50 | 6 | 3 |
| AES0503 | D5 | 15 | L50 | 6 | 3 |
| AES0603 | D6 | 18 | L50 | 6 | 3 |
| AES0803 | D8 | 20 | L60 | 8 | 3 |
| AES1003 | D10 | 25 | L75 | 10 | 3 |
| AES1203 | D12 | 30 | L75 | 12 | 3 |
| AES1603 | D16 | 45 | L100 | 16 | 3 |
| AES2003 | D20 | 45 | L100 | 20 | 3 |
Aplicaciones, selección y requisitos de compra
Series AE y AES
La serie AE incluye modelos de dos y tres labios; la serie AES incluye modelos de tres labios. Consulte cada referencia en su tabla.
AE0302A y AE0302 comparten diámetro y labios, pero no el mango. Una selección por D solamente puede crear una incompatibilidad de sujeción.
Evacuación y condiciones de aluminio
Dos labios ofrecen más espacio para viruta; tres cambian la frecuencia de corte. Ninguna opción es universalmente superior: revise grado de aluminio, ranurado o corte lateral, profundidades de corte axial y radial, máquina y evacuación.
Para ranuras, indique ancho, profundidad y evacuación. Para hombros o cortes abiertos, describa el contacto lateral y las fijaciones.
Dimensiones y pedido
D debe corresponder al ancho y trayectoria; Lc a la zona de corte; L y d a la sujeción y el espacio de máquina. Una herramienta más larga no garantiza holgura dentro de una cavidad.
Envíe modelo, cantidad, grado de aluminio, operación, máquina, portaherramientas y requisitos de muestra, marcado o embalaje.
Equipos de producción documentados
Las 15 imágenes muestran áreas y equipos reales de fabricación y acabado de herramientas.
Vista de una celda CNC cerrada para el rectificado de herramientas.
Línea de limpieza ultrasónica con cestas de proceso.
Equipo CNC de rectificado con la zona de trabajo cerrada.
Rectificadora de herramientas instalada en el área de producción.
Celda automatizada de rectificado con cerramiento de seguridad.
Equipo automatizado de rectificado en el taller.
Fila de rectificadoras CNC en el área de producción.
Equipo de recubrimiento de herramientas en la zona de tratamiento.
Vista de la cámara y los controles del equipo de recubrimiento.
Un operario trabaja en una estación cerrada de marcado láser.
Puestos de trabajo destinados al acabado de herramientas.
Equipo utilizado para la preparación controlada del filo.
Equipo de redondeo y pulido de filos en el área de acabado.
Equipo de granallado húmedo con su recinto de trabajo.
Vista alternativa del equipo de granallado húmedo.
Equipos de inspección y medición documentados
Las 8 imágenes muestran áreas e instrumentos reales de inspección, presetting, medición óptica y equilibrado.
Operarios trabajan en puestos de inspección óptica.
Pantalla y equipo para la medición del perfil de una herramienta.
Puestos de medición situados en el área de inspección.
Instrumento de equilibrado utilizado durante la revisión de herramientas.
Puesto de presetting y revisión dimensional.
Presetter óptico para la comprobación dimensional de herramientas.
Sistema de inspección óptica en el área de control.
Un operario coloca una herramienta en una máquina de medición cerrada.
Preguntas frecuentes sobre fresa de metal duro para aluminio
¿Cómo elegir entre dos y tres labios para aluminio?
Dos labios dejan más espacio para evacuación; tres aumentan la frecuencia de corte en condiciones compatibles. Decida con el tipo de operación, las profundidades de corte axial y radial, la máquina y la evacuación, no solo por productividad esperada.
¿Qué dimensiones determinan si un modelo AE encaja en el portaherramientas?
Compruebe el diámetro de mango d y después la longitud total, longitud de corte y salida prevista. Modelos con el mismo D pueden tener mangos o longitudes diferentes.
¿Una fresa plana puede sustituir a una fresa esférica?
No cuando la pieza exige una superficie 3D o un perfil de punta esférica. La fresa plana se selecciona para fondos, ranuras y hombros compatibles con su perfil.
¿AE y AES ofrecen los mismos tamaños y mangos?
No necesariamente. Revise cada fila: la familia, D, Lc, L, d y número de labios deben permanecer asociados al modelo.
¿Tres labios siempre producen más rápido que dos?
No. La selección depende del grado, las condiciones de corte, la evacuación, la trayectoria, la potencia y la rigidez de la máquina.
¿Qué debe incluir un surtido para distribución?
Código y cantidad por modelo, diámetro, labios, mango, longitudes y cualquier requisito de muestra, identificación o embalaje.
