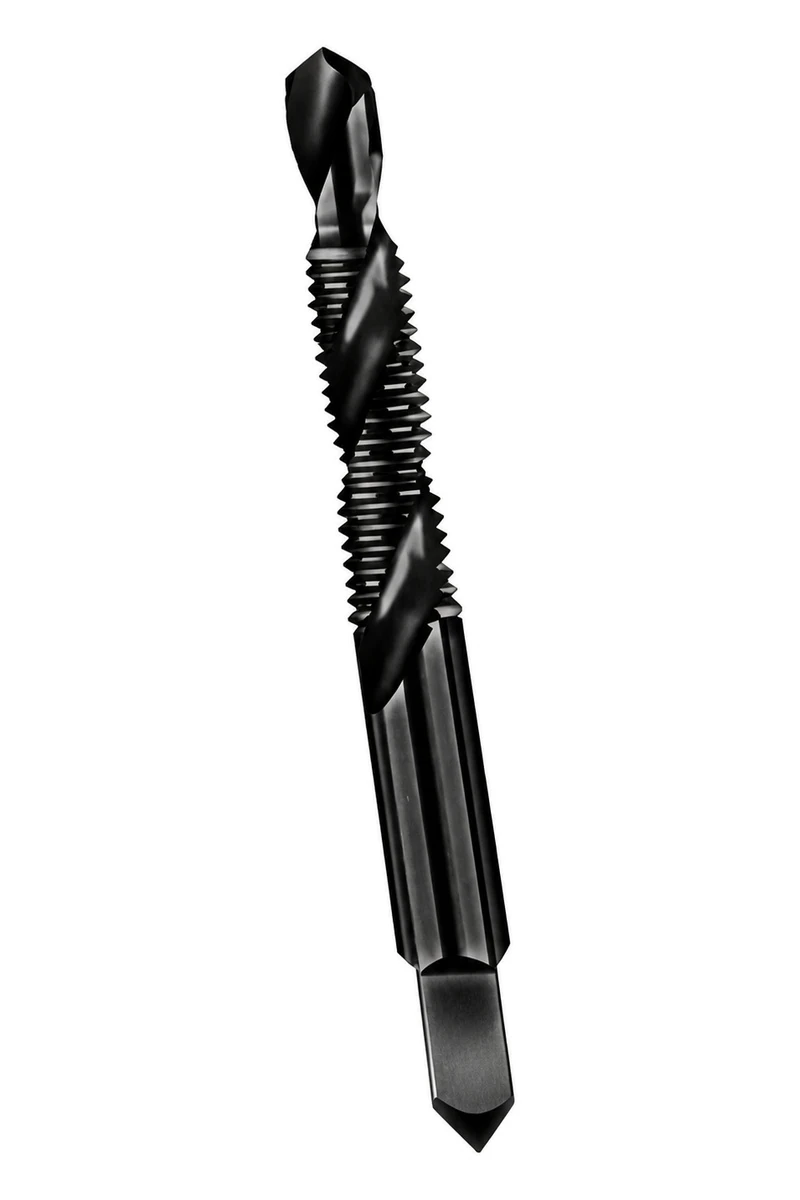

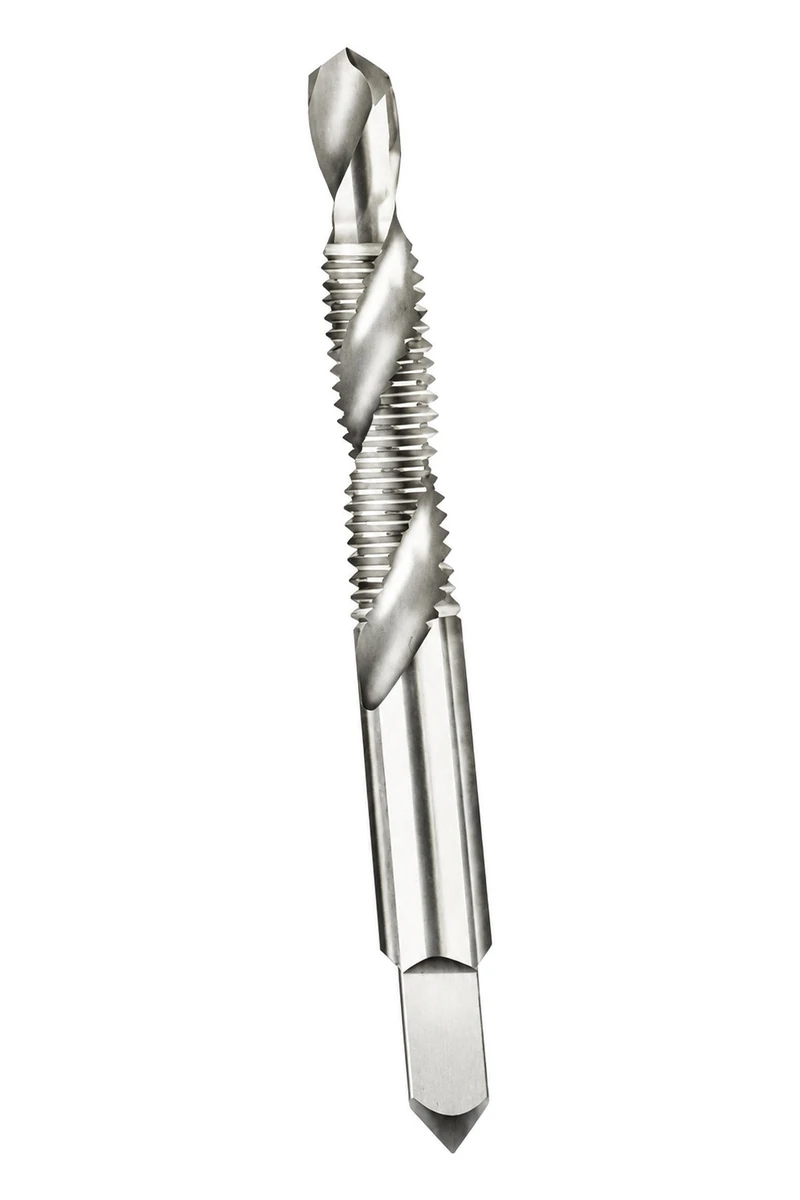

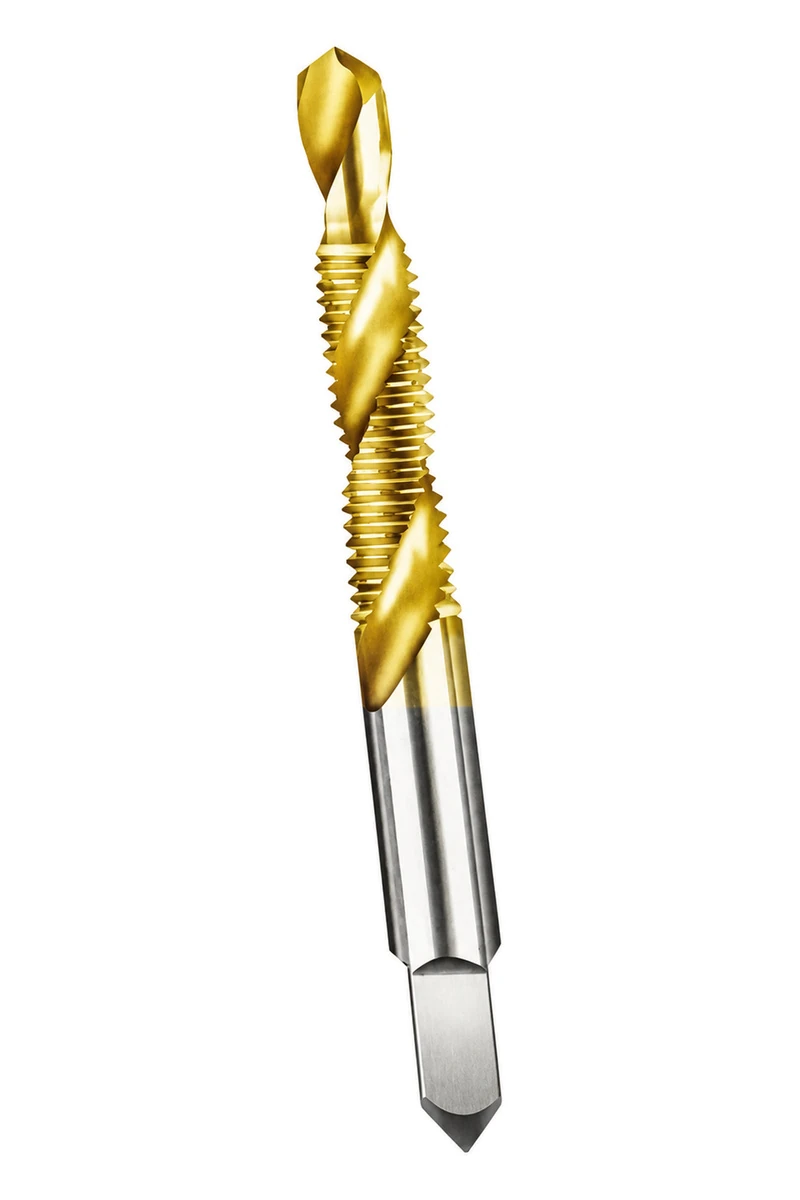

Broca macho combinada HSS con cuadradillo
Compare la broca-macho de cuadradillo con el plano del portaherramientas antes de sustituir una hexagonal.
La broca macho combinada HSS con cuadradillo tiene cuadradillo y siete referencias métricas nominales M3–M12. La tabla distingue longitud total, longitud de broca, corte, diámetro y cuadradillo. Es otra familia de sujeción respecto al hexágono 1/4.
Combinado con arrastre cuadradoCompare zona cilíndrica de amarre y cuadradillo por medida.
Longitudes totales 53–100 mmSiete nominales M3–M12; indique el paso requerido.
Longitud de broca M6 Ld: 8 mmDistíngala de 22 mm de corte y 65 mm totales.
- Taladrado y roscado combinados.
- Cuadradillos específicos por medida.
- Siete entradas métricas nominales M3–M12.
- Longitudes totales indicadas: 53–100 mm.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción

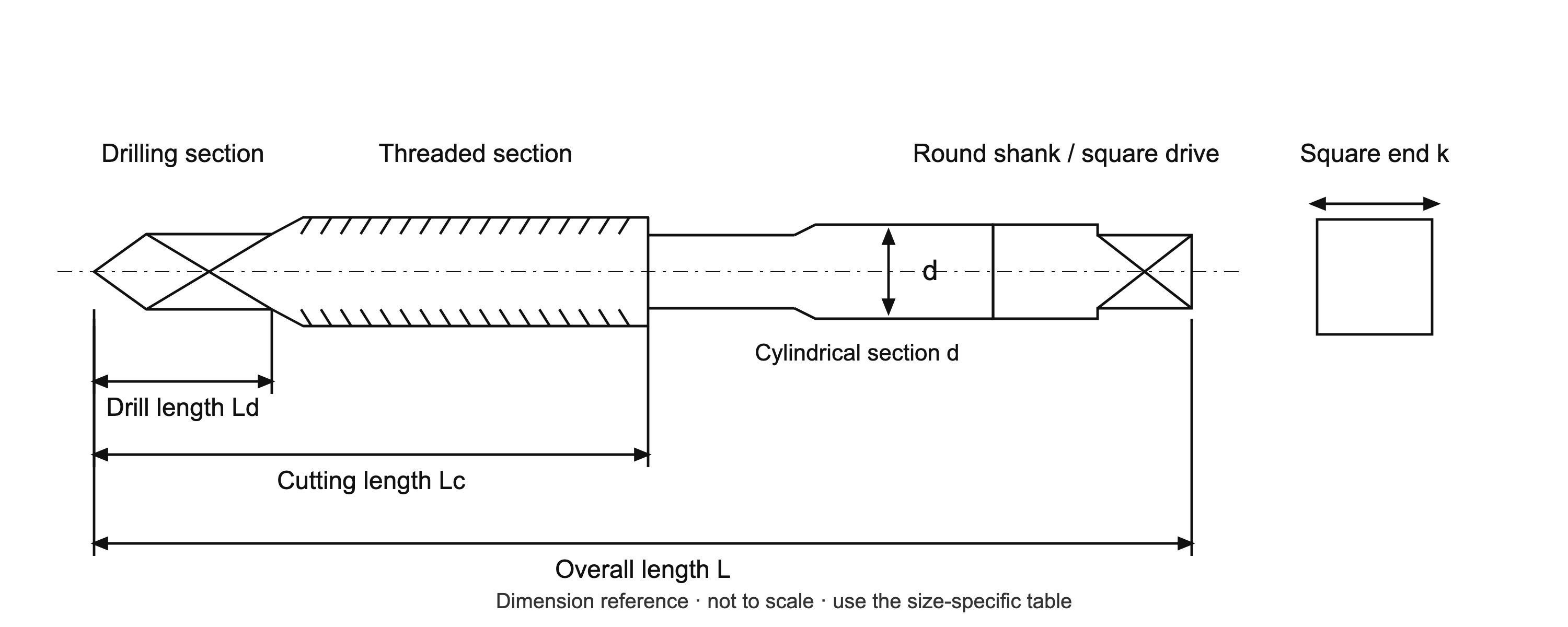

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

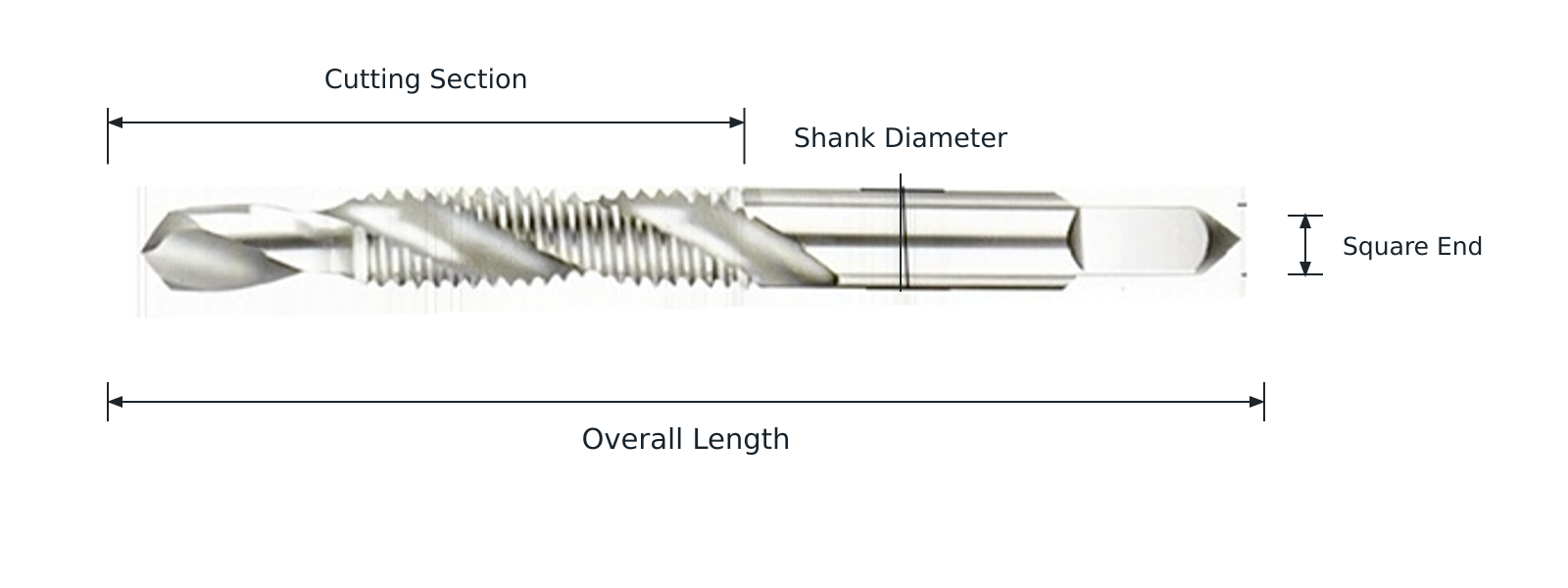

Nombres de las dimensiones y elementos del macho
- Longitud de corte
- Diámetro de mango/cuerpo (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de taladrado Ld (mm) | Longitud de corte Lc (mm) | Diámetro del mango d (mm) | Cuadradillo (mm) |
|---|---|---|---|---|---|
| M3 | 53 | 5.5 | 12 | 3.15 | 2.5 |
| M4 | 53 | 5.5 | 15 | 4 | 3.15 |
| M5 | 65 | 7 | 15 | 5 | 4 |
| M6 | 65 | 8 | 22 | 6.3 | 5 |
| M8 | 76 | 15 | 22 | 6.3 | 5 |
| M10 | 83 | 18 | 27 | 8 | 6.3 |
| M12 | 100 | 25 | 35 | 9 | 7.1 |
Consulte las dimensiones identificadas junto con los planos de pieza y de sujeción.
M6 indica 65 mm totales, broca 8 mm, corte 22 mm, diámetro 6.3 mm y cuadradillo 5 mm. Relacione las columnas con el plano acotado antes de pedir.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho combinado con arrastre cuadrado: identifique Ld
Relacionar la pieza con la operación
Revise interfaz completa y plano de pieza para la operación combinada. Solicite paso exacto con el nominal, ya que la tabla no especifica pasos.
Comprobar las condiciones de uso
Ld mide trabajo de broca, no amarre ni espesor garantizado. Compruebe mango cilíndrico, cuadradillo y longitud acoplada con la pinza ER o portamachos real.
El cuadradillo es una interfaz de arrastre; no hace agujeros cuadrados ni equivale al hexágono 1/4. Ld sigue describiendo la sección de broca. Cualquier norma exigida debe figurar con número y revisión en el pedido; un icono no sustituye esa especificación.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Broca macho combinada HSS hexagonal, serie larga | Compare longitud de taladrado, roscado y alcance antes de elegir la broca-macho larga hexagonal. |
| Broca macho combinada HSS hexagonal, serie compacta | Use las longitudes de taladrado y rosca de cada medida para comprobar el ajuste de la geometría compacta. |
| Macho HSS de ranura recta con hexágono de 1/4 pulgada | Incluya el macho hexagonal sin confundirlo con una herramienta combinada de taladrado y roscado. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Compruebe las dimensiones reales de sujeción
Combinado HSS con amarre cilíndrico y extremo cuadrado.
- Combina taladro y rosca interior.
- Portamachos y pinza ER requieren dimensiones de amarre compatibles.
- Compruebe extremo de arrastre y cuerpo antes de confirmar el montaje.
ER y portamachos exigen verificaciones distintas; el diámetro nominal no confirma ninguno.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Relacione cuadradillo y secciones de trabajo
Compare punta, rosca, mango cilíndrico y cuadradillo con el portaherramientas previsto. Registre longitud de broca aparte del amarre.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Seleccione el combinado según el montaje de sujeción
Esta familia cuadrada difiere de las hexagonales rápidas. Empiece por máquina y sujeción, después rosca y dimensiones. La galería muestra el entorno sin atribuir cada máquina fotografiada a este producto.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Broca macho combinada HSS con cuadradillo
- Arrastre y sistema de amarre previsto
- Estado de corte e identificación del producto
- Longitud total y campos dimensionales indicados
Apruebe con la muestra la interfaz redondo/cuadrado y el significado de las longitudes. «Portamachos» por sí solo no define el amarre.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 indica 65 mm totales, broca 8 mm, corte 22 mm, diámetro 6.3 mm y cuadradillo 5 mm. Relacione las columnas con el plano acotado antes de pedir. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Apruebe con la muestra la interfaz redondo/cuadrado y el significado de las longitudes. «Portamachos» por sí solo no define el amarre. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Etiquete expresamente el arrastre cuadrado
En mezclas puede haber varias conexiones. Conserve cuadradillo en la etiqueta y sepárelo del hexágono rápido. Acuerde con las fotos presentación y unidades por medida.
Convierta la selección en una lista de compra clara
Compare la broca-macho de cuadradillo con el plano del portaherramientas antes de sustituir una hexagonal.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Es una broca macho hexagonal de 1/4?
No. Tiene cuadradillo propio de cada medida. Los combinados hexagonales son familias separadas.
¿Qué información de rosca se necesita para cotizar M6?
Indique paso M6 y aceptación de rosca terminada, junto con material y agujero. Para sustituir, añada longitudes total y activas.
¿Qué mide la columna de longitud de broca?
Mide Ld, la sección de taladrado. En M6 es 8 mm; Lc de corte es 22 mm y L total 65 mm. No garantizan espesor: revise transición y salida.
¿Qué dimensiones de interfaz tiene M6?
Diámetro indicado 6.3 mm y cuadradillo 5 mm. Confirme diámetro, longitud de acoplamiento y portaherramientas con el plano real.
¿Sirve para cualquier pinza ER o portamachos?
No se establece un ajuste universal. Revise diámetro de amarre, acoplamiento cuadrado, longitud e instrucciones del fabricante del portaherramientas.
¿Qué detalles de plano importan en este combinado cuadrado?
Rosca/paso, total y corte, arrastre redondo/cuadrado, espesor y acceso. Añada material y cantidad por medida.
CONSULTA DEL PRODUCTO
Envíe su portaherramientas para cotizar el combinado
Indique tipo de sujeción, dimensiones, roscas y cantidades para la gama cuadrada.
