HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES

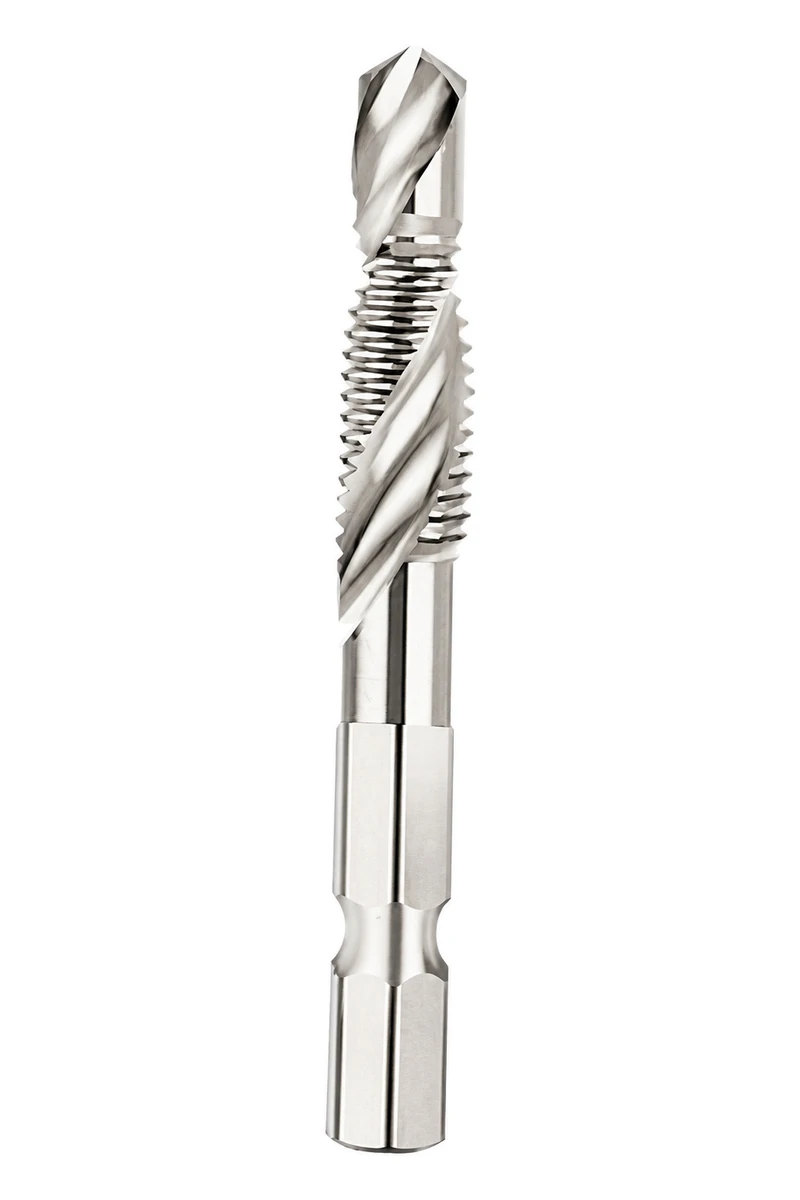

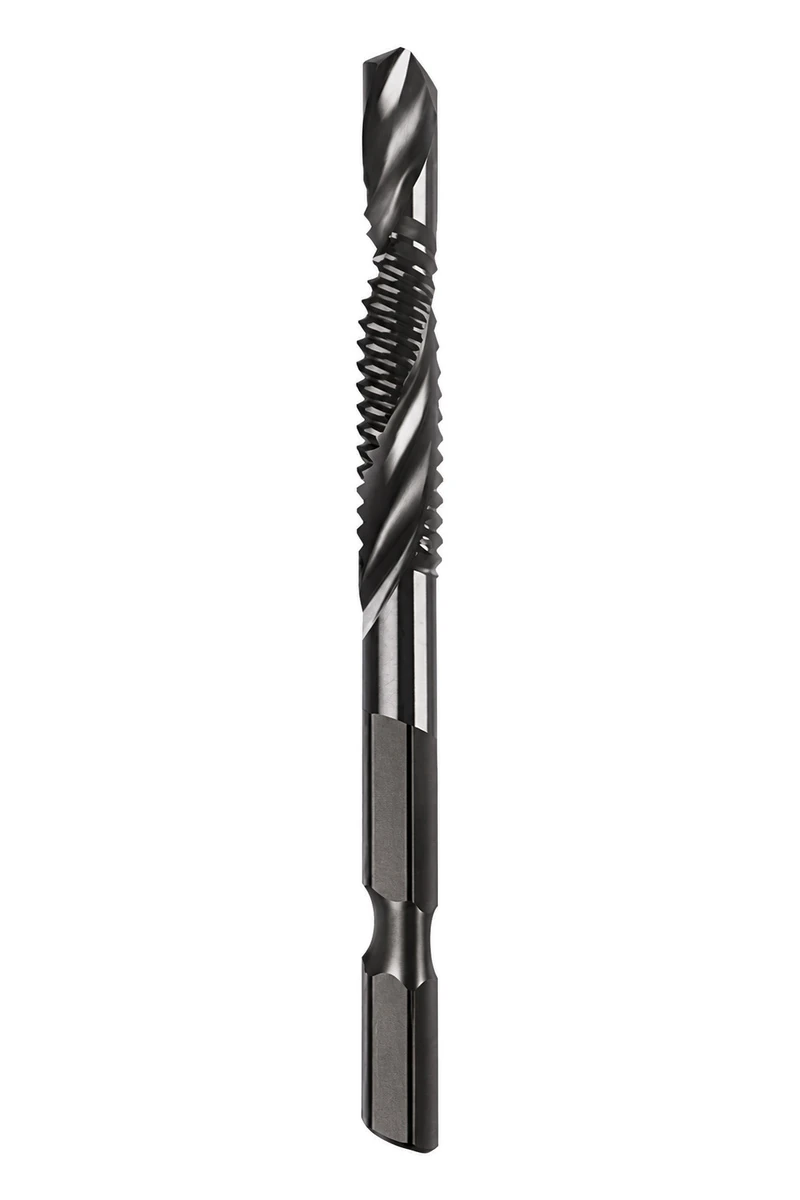

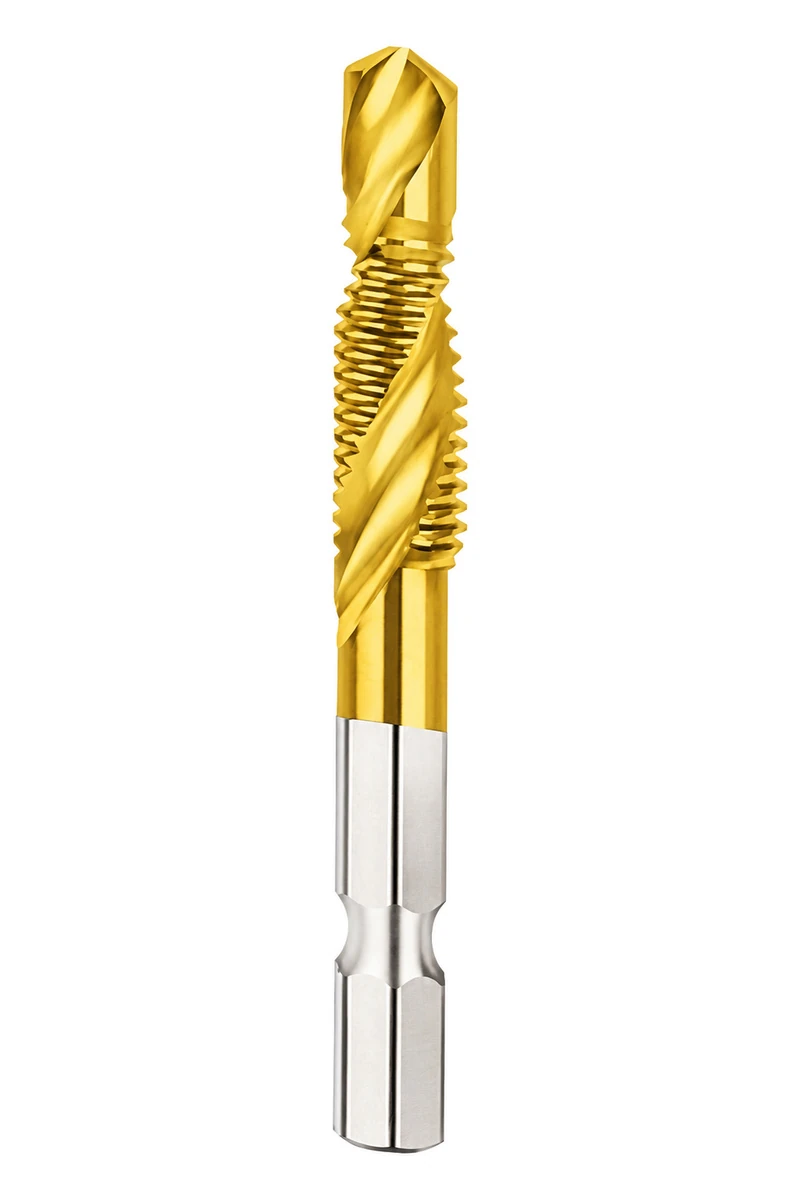

Broca macho combinada HSS hexagonal, serie larga
Compare longitud de taladrado, roscado y alcance antes de elegir la broca-macho larga hexagonal.
La broca macho combinada HSS hexagonal, serie larga combina taladrado, roscado y chaflán. Sus siete combinaciones M3 × 0.5–M12 × 1.75 tienen longitudes totales de 65–80 mm y mango de 1/4 de pulgada (6.35 mm). Taladrado y roscado figuran por separado.
Longitudes totales de 65–80 mmSiete combinaciones M3 × 0.5–M12 × 1.75.
Longitudes separadas de taladrado y roscaCompare ambas zonas con espesor y salida libre.
Arrastre hexagonal de 1/4 de pulgadaConfirme acoplamiento y modo de uso; el hexágono no acredita trabajo de impacto.
- Combina taladrado, roscado y chaflanado.
- Mango hexagonal de 1/4 de pulgada (6.35 mm).
- Serie larga: longitud total 65–80 mm.
- Medidas indicadas: M3 × 0.5 a M12 × 1.75.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción

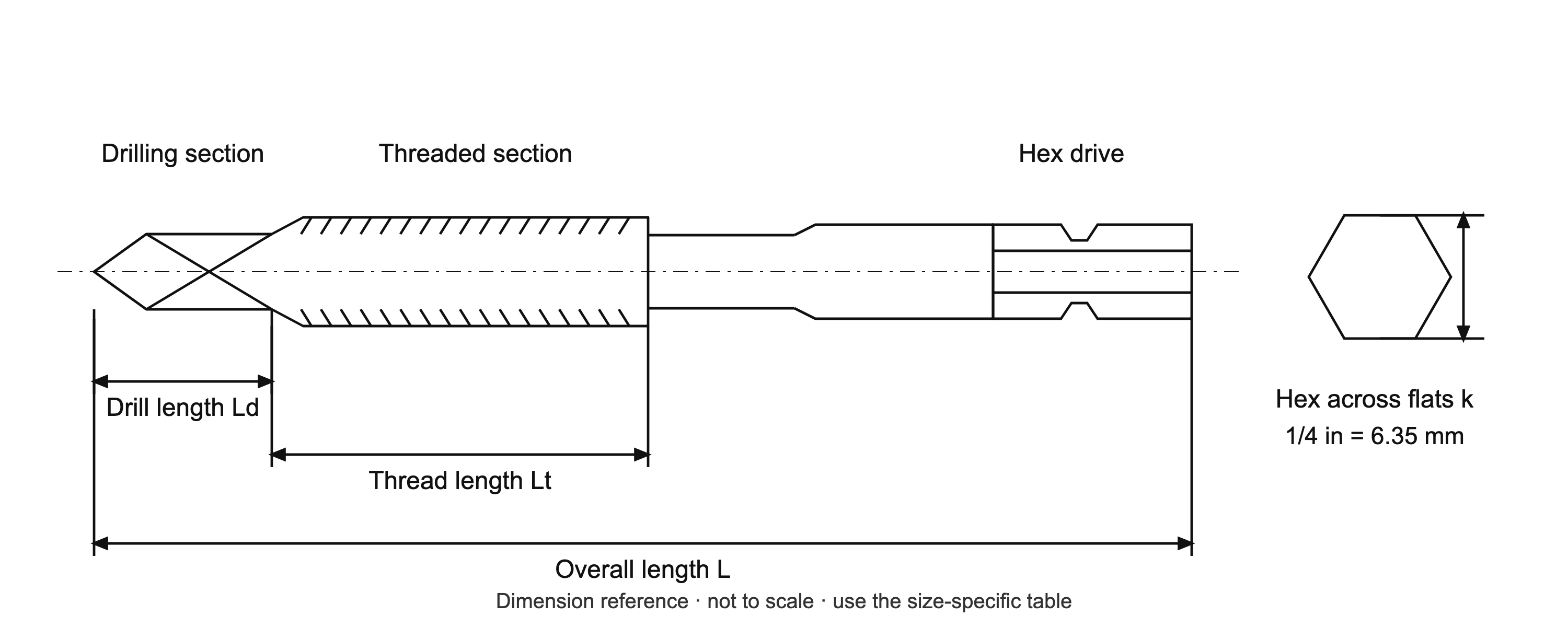

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

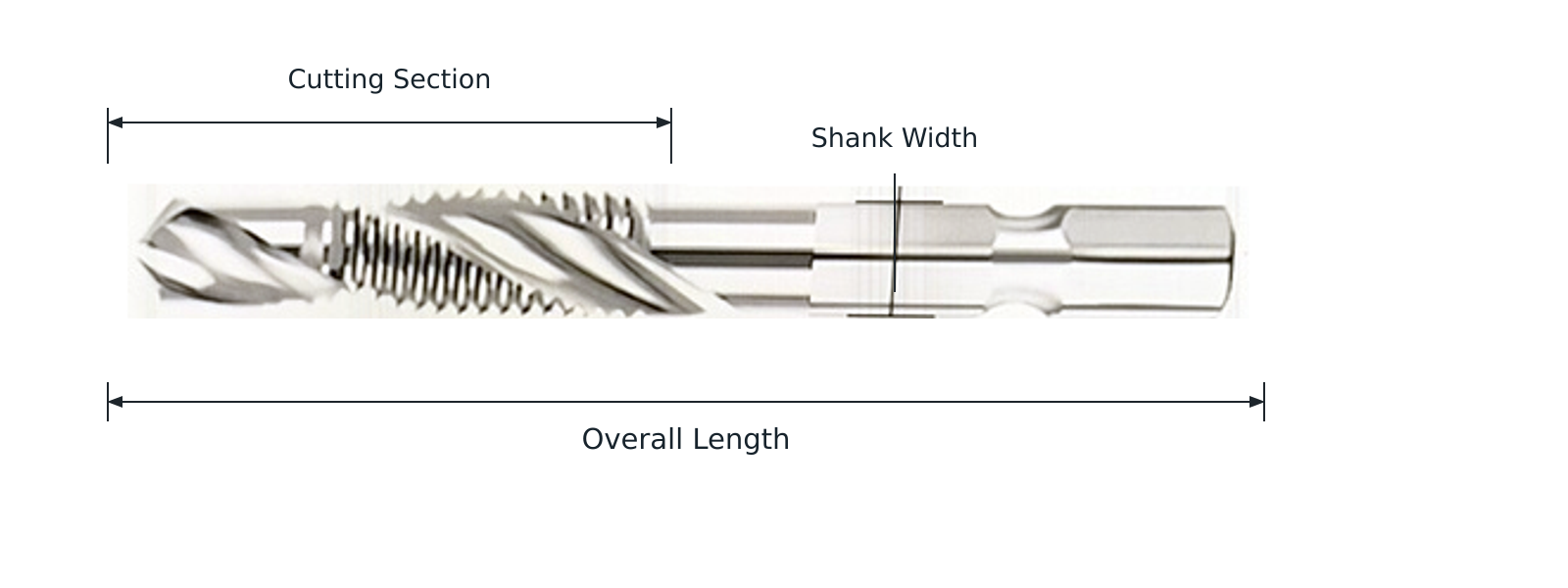

Nombres de las dimensiones y elementos del macho
- Longitud de la zona de corte
- Dimensión de sujeción
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de taladrado Ld (mm) | Longitud de rosca Lt (mm) | Mango hexagonal | Designación de serie en catálogo |
|---|---|---|---|---|---|
| M3x0.5 | 65 | 7.5 | 12.5 | 1/4in(6.35mm) | JIS |
| M4x0.7 | 65 | 8.5 | 13.5 | 1/4in(6.35mm) | JIS |
| M5x0.8 | 69 | 9.5 | 14.5 | 1/4in(6.35mm) | JIS |
| M6x1.0 | 69 | 10.5 | 16.5 | 1/4in(6.35mm) | JIS |
| M8x1.25 | 72 | 15.5 | 20 | 1/4in(6.35mm) | JIS |
| M10x1.5 | 72 | 15.5 | 22 | 1/4in(6.35mm) | JIS |
| M12x1.75 | 80 | 20.5 | 26 | 1/4in(6.35mm) | JIS |
Compare las secciones de taladrado y roscado con el espesor de pieza y la secuencia de mecanizado requerida.
M3 × 0.5 tiene 65 mm totales, 7.5 mm de taladrado y 12.5 mm de rosca. Compare los tres valores con M3 corto y compacto antes de sustituir.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Broca de taladrar y roscar larga: compruebe la transición
Relacionar la pieza con la operación
Revise el espesor y la holgura respecto al tramo de broca antes de que entre la rosca. Muestre material y espacio de salida en el plano de aplicación.
Comprobar las condiciones de uso
Longitud total no equivale a espesor admisible. El mango 1/4 no acredita uso con impacto y una etiqueta de serie no convierte la rosca métrica en pulgadas.
Si la broca entra pero la rosca no se forma correctamente, revise espesor, transición, salida de viruta, sujeción y modo de trabajo frente al dibujo. La selección de muestra debe conservar esas condiciones; no existe un espesor universal deducible del nombre «larga».
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Broca macho combinada HSS hexagonal, serie corta | Seleccione la serie métrica corta por sus dimensiones reales, no solo por el nombre de catálogo. |
| Broca macho combinada HSS hexagonal, serie compacta | Use las longitudes de taladrado y rosca de cada medida para comprobar el ajuste de la geometría compacta. |
| Broca macho combinada HSS con cuadradillo | Compare la broca-macho de cuadradillo con el plano del portaherramientas antes de sustituir una hexagonal. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Compare las zonas de trabajo con la pieza
Herramienta combinada HSS larga para taladrar, roscar y achaflanar.
- Conexión hexagonal: 1/4 de pulgada (6.35 mm).
- La tabla distingue longitud de broca y longitud de rosca.
- Seleccione por esas longitudes y por la pieza, no solo por el total.
Compruebe juntos espesor, salida de broca y sujeción; la rosca nominal no define la profundidad útil.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | JIS / 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Diferencie punta de broca y tramo roscado
En cada línea larga, conserve rosca y paso, longitudes de taladrado y rosca y hexágono 6.35 mm. Compare con espesor y salida disponible.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Compare la serie larga por sus secciones activas
No basta la longitud total para elegir un combinado. Esta serie separa los dos tramos, permitiendo revisar espesor, rosca necesaria y acceso del portaherramientas antes de formar el surtido.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Broca macho combinada HSS hexagonal, serie larga
- Estado de punta de broca y sección roscada
- Longitudes total, de taladrado y roscado
- Identificación del hexágono de 1/4 de pulgada
Compruebe la transición broca/rosca frente al espesor. La aceptación debe cubrir toda la geometría y el hexágono, no solo el diámetro roscado.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M3 × 0.5 tiene 65 mm totales, 7.5 mm de taladrado y 12.5 mm de rosca. Compare los tres valores con M3 corto y compacto antes de sustituir. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Compruebe la transición broca/rosca frente al espesor. La aceptación debe cubrir toda la geometría y el hexágono, no solo el diámetro roscado. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Identifique la serie larga en cada paquete
Largos y cortos pueden compartir rosca. Mantenga nombre de serie y longitud visibles para no mezclarlos en reposiciones. Acuerde con las fotos presentación individual o surtido.
Convierta la selección en una lista de compra clara
Compare longitud de taladrado, roscado y alcance antes de elegir la broca-macho larga hexagonal.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿En qué se diferencia de un macho normal?
El combinado tiene broca antes del tramo roscado. El macho normal necesita un agujero preparado aparte.
¿Qué define la serie larga?
Longitudes totales 65–80 mm con tramos propios de broca y rosca. M3 mide 65 mm, frente a 53.7 mm en la serie corta.
¿El M3 de 65 mm sirve para espesor de 65 mm?
No. El total no clasifica espesor. La broca M3 mide 7.5 mm; deben evaluarse espesor, secuencia completa y salida.
¿Hexágono 1/4 significa rosca 1/4?
No. Son 6.35 mm de arrastre. Las roscas son las combinaciones métricas de la tabla.
¿Puede usarse con atornillador de impacto?
El hexágono no acredita esa aplicación. Facilite máquina, portaherramientas y modo de uso para revisar.
¿Qué distingue una reposición de la serie larga?
Indique rosca/paso, longitudes total, de broca y rosca, hexágono, espesor y cantidad. Envíe plano aprobado o fotos de muestra por correo o WhatsApp.
CONSULTA DEL PRODUCTO
Envíe rosca y espesor de pieza
Indique medidas, espesor y longitudes activas de la serie larga.
