HERRAMIENTAS DE ROSCADO / COMPRAS INDUSTRIALES

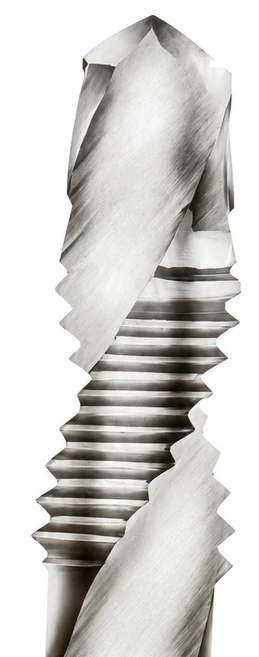

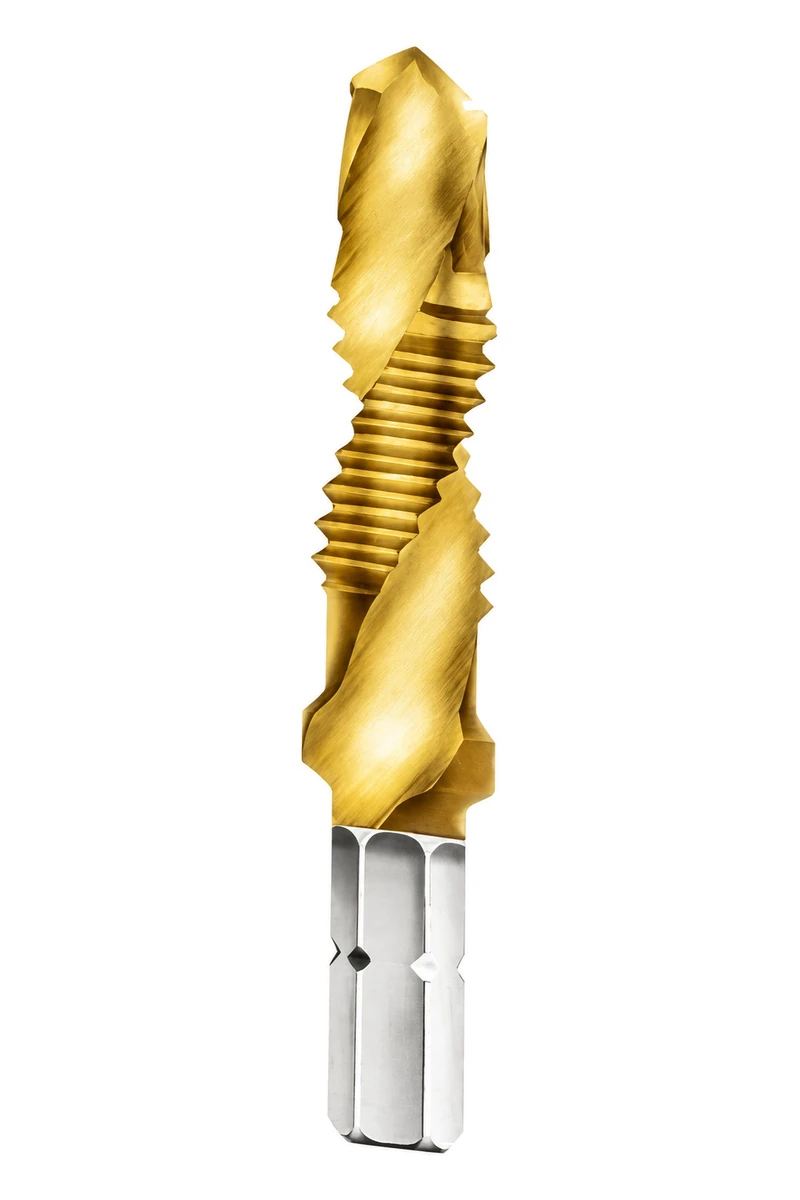

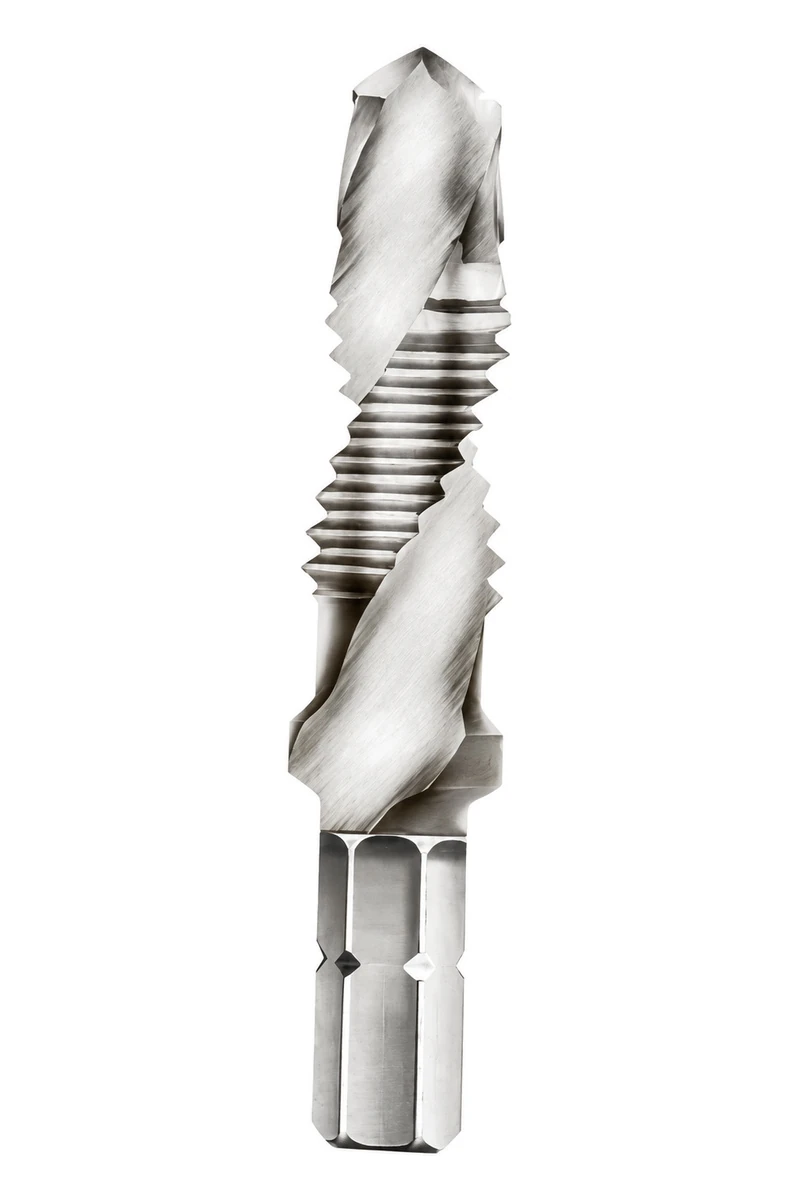

Broca macho combinada HSS hexagonal, serie compacta
Use las longitudes de taladrado y rosca de cada medida para comprobar el ajuste de la geometría compacta.
La broca macho combinada HSS hexagonal, serie compacta abarca siete combinaciones M3 × 0.5–M12 × 1.75. Tiene longitudes totales de 37–72 mm, conexión 1/4 y dimensiones separadas de broca y rosca. «Compacta» identifica la familia, no garantiza ser más corta en cada medida.
Longitudes totales 37–72 mmSiete combinaciones con broca y rosca separadas en la tabla.
Longitud total de M3: 37 mmCompare la envolvente completa con el plano de acceso limitado.
Longitud total de M10: 64 mmCompare con M10 corto de 58.5 mm; compacta es la identidad de serie.
- Geometría compacta combinada de broca y macho.
- Mango hexagonal de 1/4 de pulgada (6.35 mm).
- Longitudes totales indicadas: 37–72 mm.
- Medidas indicadas: M3 × 0.5 a M12 × 1.75.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción

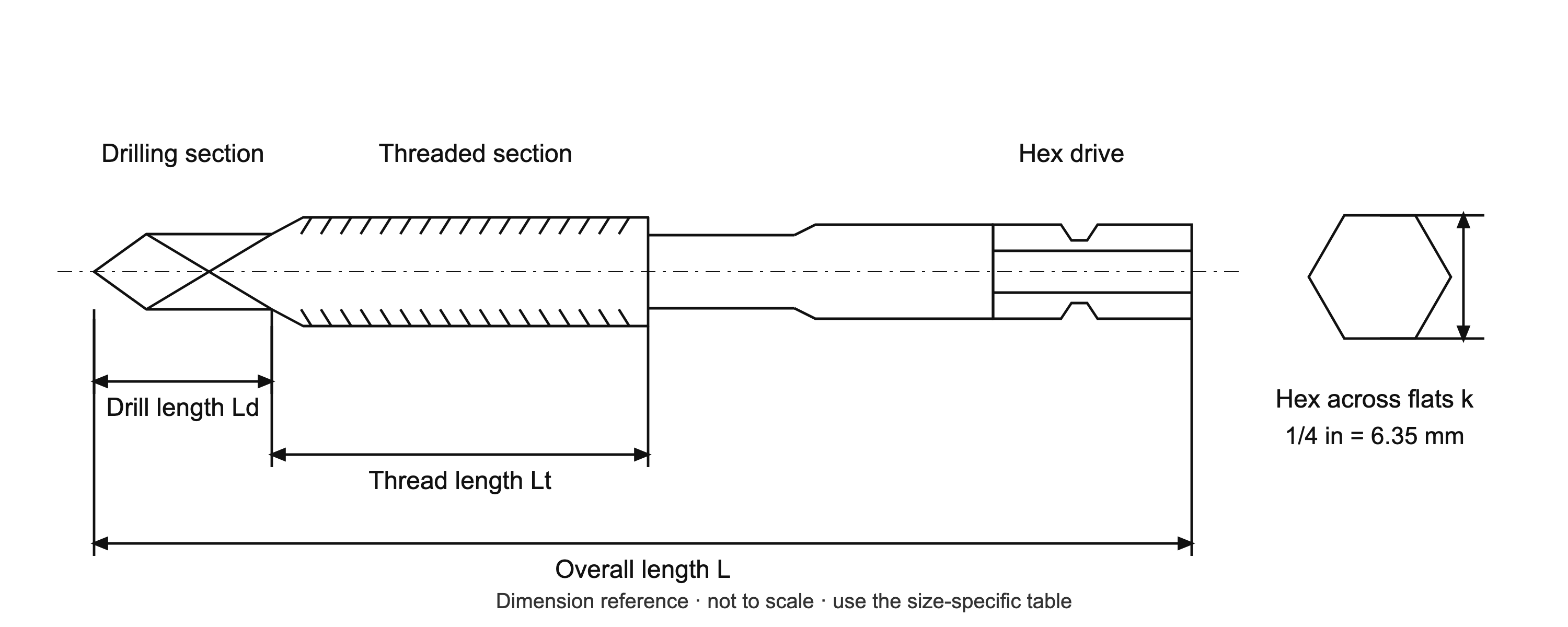

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

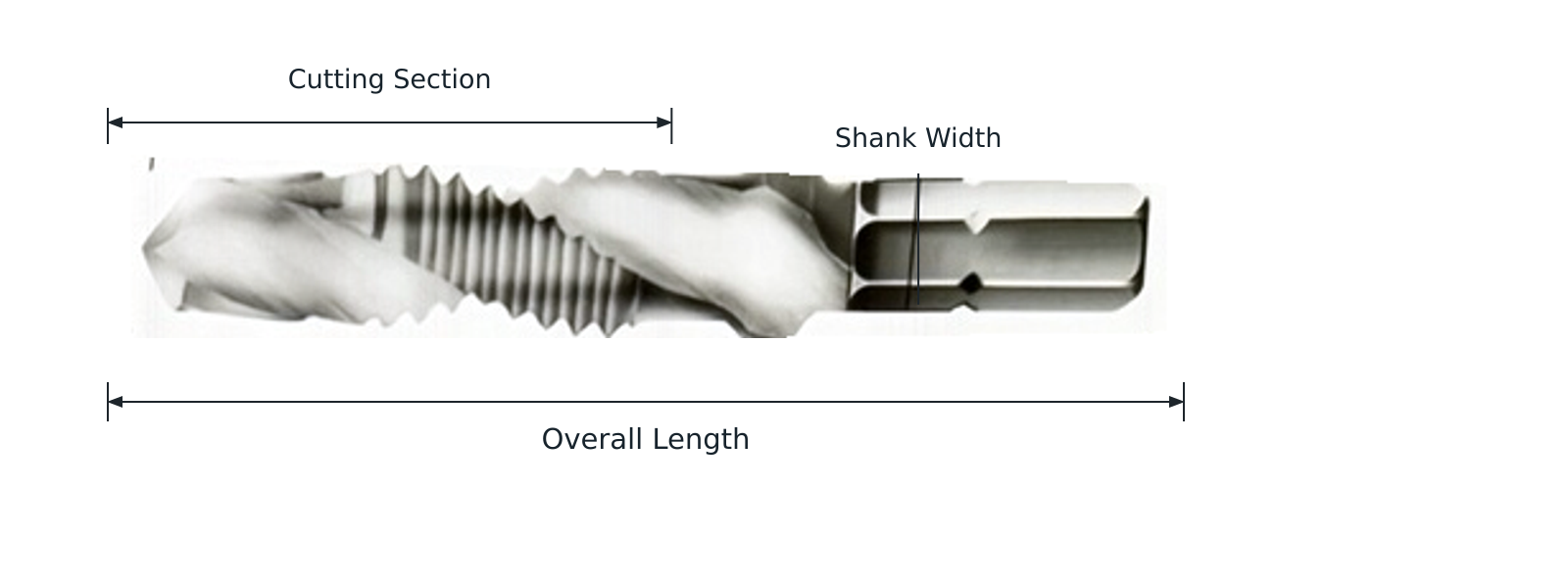

Nombres de las dimensiones y elementos del macho
- Longitud de la zona de corte
- Dimensión de sujeción
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de taladrado Ld (mm) | Longitud de rosca Lt (mm) | Mango hexagonal | Designación de serie en catálogo |
|---|---|---|---|---|---|
| M3x0.5 | 37 | 6.5 | 9 | 1/4in(6.35mm) | DIN |
| M4x0.7 | 40 | 9 | 9 | 1/4in(6.35mm) | DIN |
| M5x0.8 | 43 | 11 | 10 | 1/4in(6.35mm) | DIN |
| M6x1.0 | 46 | 11.5 | 13 | 1/4in(6.35mm) | DIN |
| M8x1.25 | 54 | 14.5 | 14.5 | 1/4in(6.35mm) | DIN |
| M10x1.5 | 64 | 19 | 18 | 1/4in(6.35mm) | DIN |
| M12x1.75 | 72 | 23 | 20 | 1/4in(6.35mm) | DIN |
Compare las secciones de taladrado y roscado con el espesor de pieza y la secuencia de mecanizado requerida.
M3 tiene longitud total 37 mm, broca 6.5 mm y rosca 9 mm. M10 mide 64 mm totales, más que el M10 de serie corta.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Broca macho hexagonal: configuración compacta
Relacionar la pieza con la operación
Compare envolvente y espesor con el acceso de la pieza y la zona de broca. Defina rosca/paso y longitud completa requerida antes de decidir si encaja.
Comprobar las condiciones de uso
Incluya norma numerada y superficie cuando sean exigidas. Evalúe espesor, longitud de broca y salida propios de esta serie; no copie un límite de otra herramienta combinada.
Para un agujero ciego o acceso muy restringido, muestre la envolvente, la profundidad taladrada y el espacio de punta en el plano. Mantenga medida y longitudes como la combinación específica indicada: no mezcle libremente dimensiones de distintas filas o series.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Broca macho combinada HSS hexagonal, serie larga | Compare longitud de taladrado, roscado y alcance antes de elegir la broca-macho larga hexagonal. |
| Broca macho combinada HSS hexagonal, serie corta | Seleccione la serie métrica corta por sus dimensiones reales, no solo por el nombre de catálogo. |
| Broca macho combinada HSS con cuadradillo | Compare la broca-macho de cuadradillo con el plano del portaherramientas antes de sustituir una hexagonal. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Evalúe la combinación compacta completa
Combinados HSS con cuadro compacto específico por medida.
- Incluye zonas de taladrado, roscado y chaflán.
- Conexión hexagonal: 1/4 de pulgada (6.35 mm).
- Seleccione holguras de taladrado y roscado según la fila correcta.
Revise juntos profundidad, espesor y espacio para la broca.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Compruebe holguras del compacto antes de reponer
Indique medida y paso compactos junto con broca y rosca. Compare acceso y acoplamiento del portaherramientas antes de aprobar reposición.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Utilice la compacta cuando sus dimensiones sean adecuadas
La gama tiene cuadro propio de broca y rosca. Una foto o un hexágono común no demuestran igual alcance ni longitud activa: compare el cuadro dimensional.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Broca macho combinada HSS hexagonal, serie compacta
- Longitudes de broca y rosca por medida
- Perfil de punta y estado del filo roscado
- Hexágono y longitud total identificados
Compare broca, rosca y conexión con la referencia aprobada. Vincule longitudes y puntos de transición al espesor y acceso de la pieza.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M3 tiene longitud total 37 mm, broca 6.5 mm y rosca 9 mm. M10 mide 64 mm totales, más que el M10 de serie corta. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Compare broca, rosca y conexión con la referencia aprobada. Vincule longitudes y puntos de transición al espesor y acceso de la pieza. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Separe la compacta en pedidos mixtos
Si varias series comparten rosca, indique «compacta» y longitud en cada paquete. Defina superficie, cantidad por medida y contenido del surtido.
Convierta la selección en una lista de compra clara
Use las longitudes de taladrado y rosca de cada medida para comprobar el ajuste de la geometría compacta.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Qué significa compacta en esta broca macho?
Es su cuadro de 37–72 mm totales con broca y rosca por medida. M3 mide 37 mm; el nombre no compara universalmente todos los diámetros.
¿El M10 compacto es más corto que el M10 corto?
No: 64 mm aquí y 58.5 mm en la corta. Revise medida y longitudes activas concretas.
¿La etiqueta DIN identifica una norma completa?
No basta una etiqueta de serie para exigir un estándar concreto. Use dimensiones indicadas y facilite el número de norma con el plano.
¿Qué zonas de corte tiene el M3?
M3 × 0.5: broca 6.5 mm, rosca 9 mm, total 37 mm y hexágono 6.35 mm.
¿Cómo especificar un tratamiento superficial?
Nombre tratamiento y material de pieza. Evalúelos con medida, agujero y condiciones de uso; el color no identifica la química de un recubrimiento.
¿Cómo evitar recibir otra serie combinada hexagonal?
Referencie compacta, longitudes críticas, rosca/paso y foto o plano aprobados. Añada espesor, material y cantidad.
