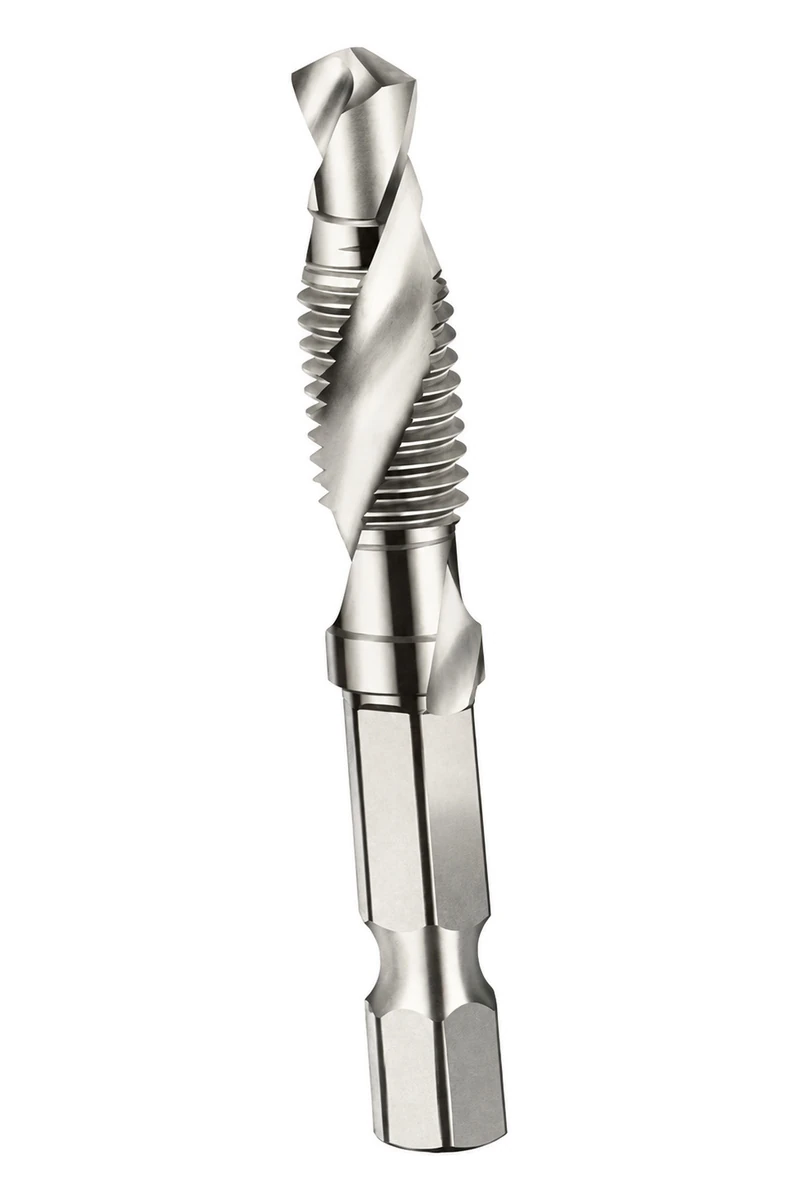

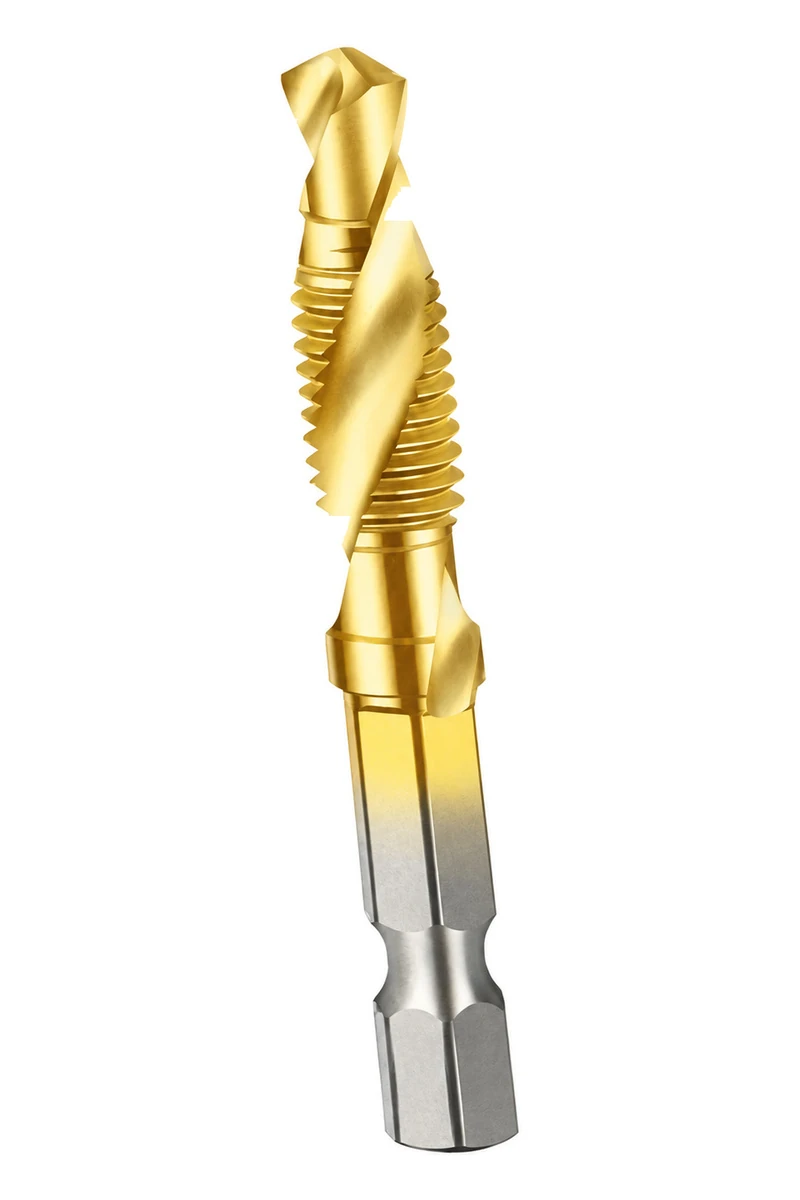

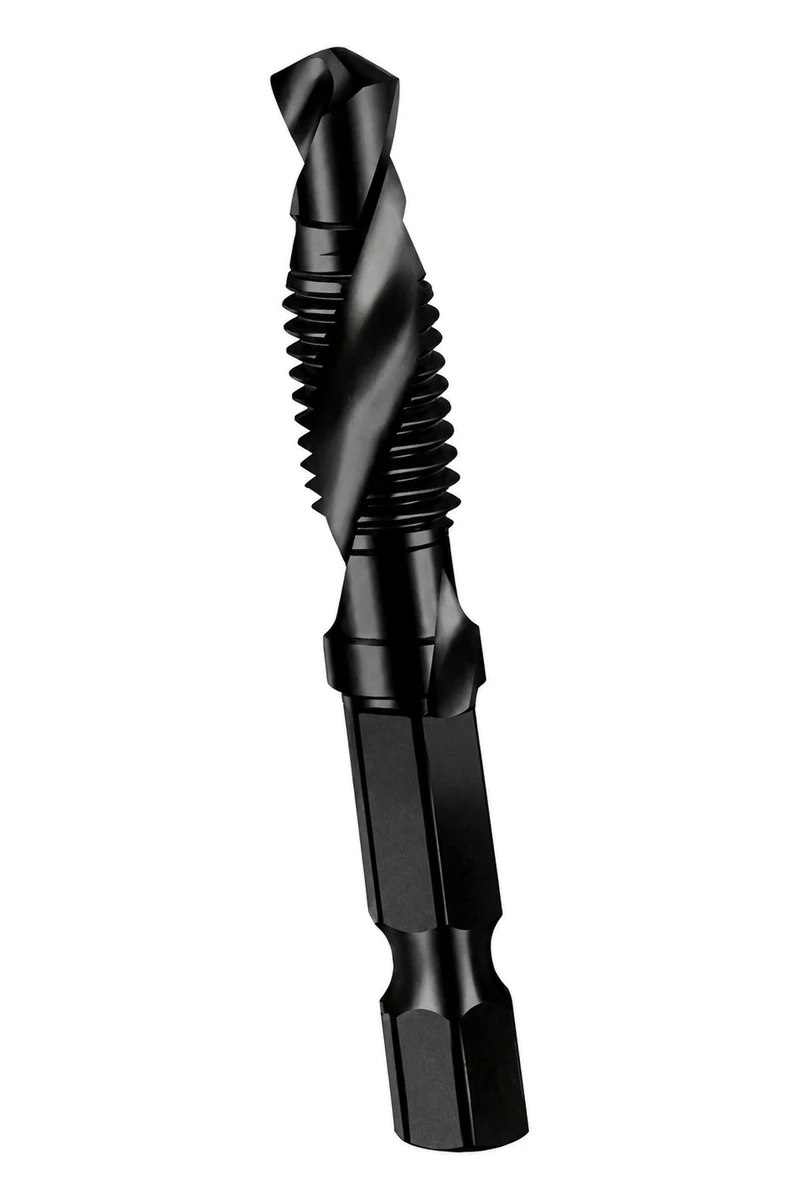

Broca macho combinada HSS hexagonal, serie corta
Seleccione la serie métrica corta por sus dimensiones reales, no solo por el nombre de catálogo.
La broca macho combinada HSS hexagonal, serie corta combina taladrado, roscado y chaflán con hexágono de 1/4. Sus seis combinaciones M3 × 0.5–M10 × 1.5 tienen 53.7–59 mm de longitud total, una tabla dimensional distinta de las series larga y compacta.
Longitudes totales 53.7–59 mmSeis combinaciones M3 × 0.5–M10 × 1.5.
M6: broca 8.8 / rosca 14 mmEvalúe el trabajo por longitudes de sección, no por el total.
Comparación por medidaM3 es más largo que el compacto; en M10 se invierte la relación.
- Combina taladrado, roscado y chaflanado.
- Mango hexagonal de 1/4 de pulgada (6.35 mm).
- Serie corta: 53.7–59 mm de longitud total.
- Medidas indicadas: M3 × 0.5–M10 × 1.5.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción

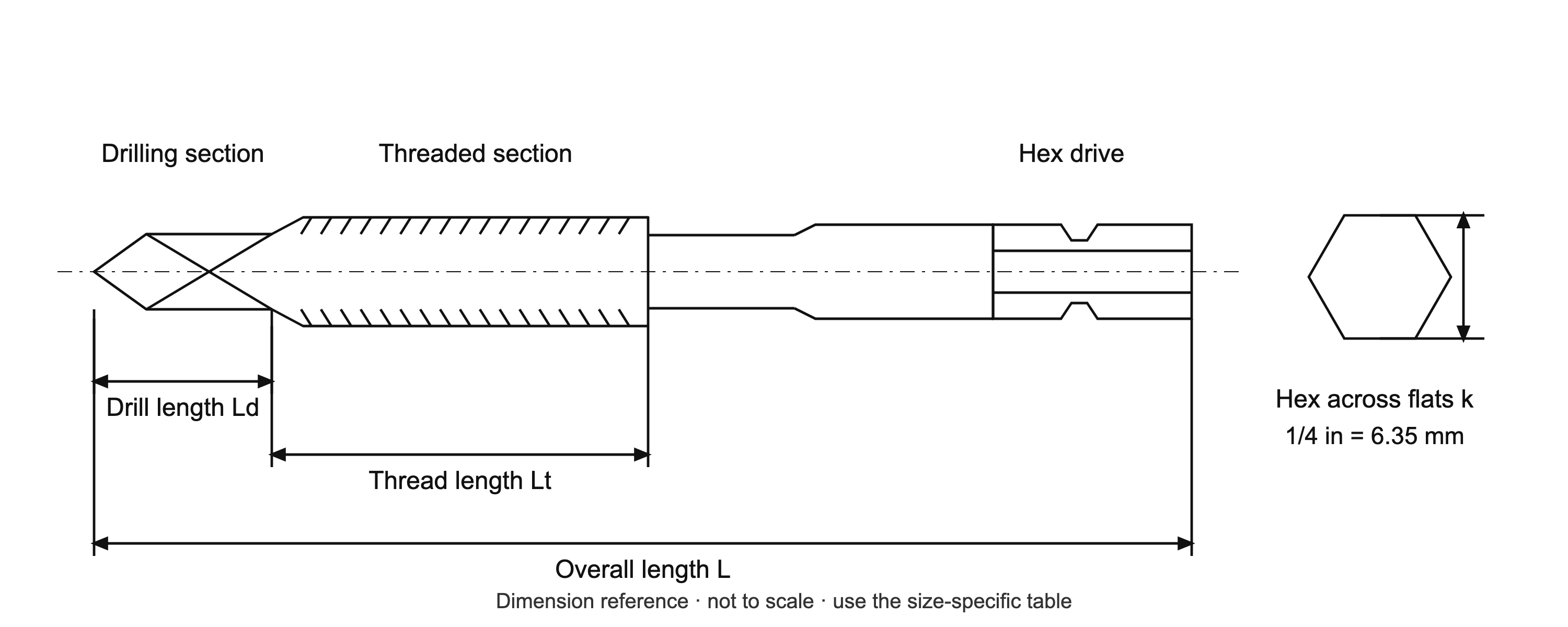

Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

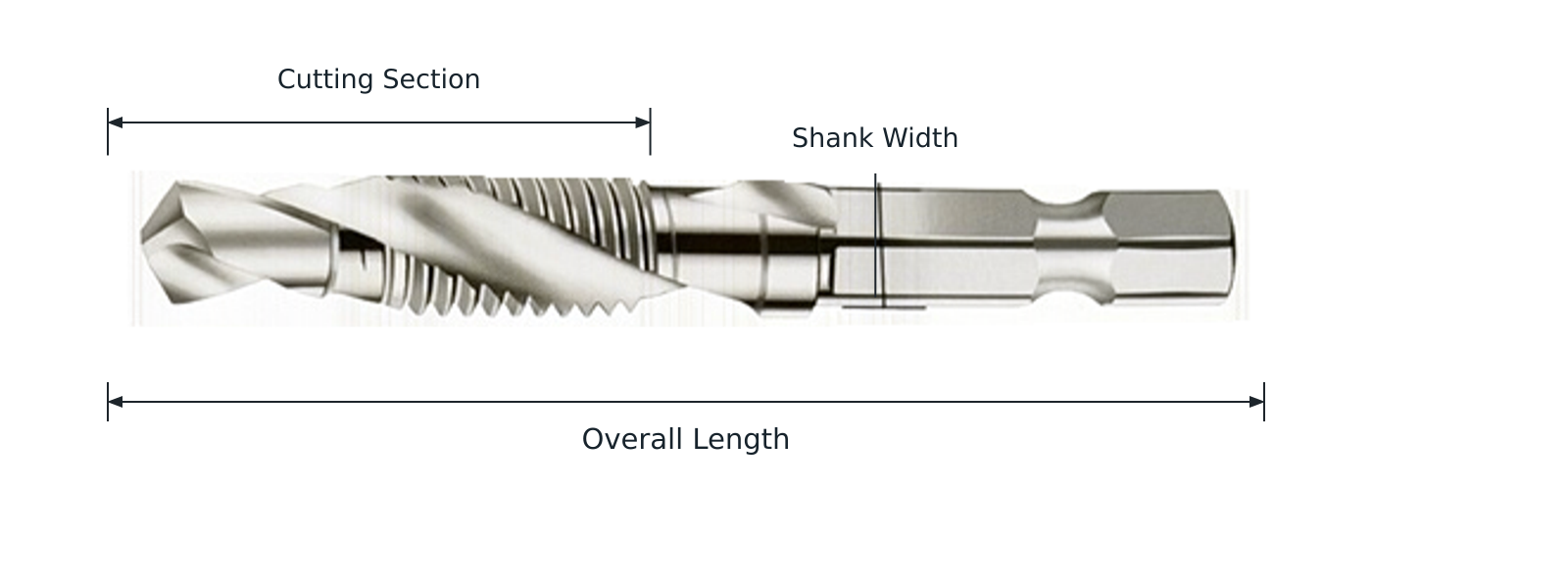

Nombres de las dimensiones y elementos del macho
- Longitud de la zona de corte
- Dimensión de sujeción
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de taladrado Ld (mm) | Longitud de rosca Lt (mm) | Mango hexagonal | Designación de serie en catálogo |
|---|---|---|---|---|---|
| M3x0.5 | 53.7 | 6.5 | 11 | 1/4in(6.35mm) | ANSI |
| M4x0.7 | 54 | 7.6 | 10.5 | 1/4in(6.35mm) | ANSI |
| M5x0.8 | 58 | 8.7 | 14 | 1/4in(6.35mm) | ANSI |
| M6x1.0 | 58 | 8.8 | 14 | 1/4in(6.35mm) | ANSI |
| M8x1.25 | 59 | 10 | 15 | 1/4in(6.35mm) | ANSI |
| M10x1.5 | 58.5 | 12 | 14 | 1/4in(6.35mm) | ANSI |
Compare las secciones de taladrado y roscado con el espesor de pieza y la secuencia de mecanizado requerida.
M6 × 1.0 tiene longitud total 58 mm, broca 8.8 mm y rosca 14 mm. M10 × 1.5 mide 58.5 mm totales: la longitud no crece necesariamente con el diámetro.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Broca macho corta: compare cada medida
Relacionar la pieza con la operación
En accesos limitados, compare alcance y transición broca/rosca con el espesor. Incluya material y rosca completa requerida en la selección.
Comprobar las condiciones de uso
La etiqueta ANSI de catálogo no convierte estas roscas métricas en UNC. «Serie corta» tampoco establece un espesor universal ni uso con impacto.
El tramo frontal realiza taladrado, a diferencia de un macho hexagonal sin broca. Para un agujero ciego, revise espacio de la punta y de viruta con la profundidad requerida; el hexágono común no aprueba cualquier máquina ni un único ajuste para todas las medidas.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Broca macho combinada HSS hexagonal, serie larga | Compare longitud de taladrado, roscado y alcance antes de elegir la broca-macho larga hexagonal. |
| Broca macho combinada HSS hexagonal, serie compacta | Use las longitudes de taladrado y rosca de cada medida para comprobar el ajuste de la geometría compacta. |
| Macho HSS de ranura recta con hexágono de 1/4 pulgada | Incluya el macho hexagonal sin confundirlo con una herramienta combinada de taladrado y roscado. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Seleccione por las dimensiones, no solo por la etiqueta
Combinado HSS corto para taladrar, roscar y achaflanar.
- Conexión indicada: 1/4 de pulgada (6.35 mm).
- Use el cuadro de serie corta para longitud total, broca y rosca.
- Diferencie esta serie de combinados más largos con igual rosca.
Compare filas concretas de corta, larga y compacta. La misma rosca y hexágono no equivalen al mismo alcance.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | 6H |
| Marcado de entrada/chaflán | B 2–2.5 |
Reponga según la herramienta corta aprobada
La reposición debe conservar punta, sección roscada e interfaz rápida de la muestra. Compare longitud de la medida solicitada, no solo el nombre de serie.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Prepare el surtido corto con referencias claras de longitud
Esta serie tiene su propio cuadro: no es simplemente otra herramienta recortada. Empiece por rosca y dimensiones de pieza; compare después los dos tramos en la tabla.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Broca macho combinada HSS hexagonal, serie corta
- Longitudes de broca y rosca de serie corta
- Estado de filos y transición
- Hexágono y rosca completa
Registre longitud de broca y punto de transición además de la rosca. Mismo hexágono y medida M pueden ocultar otra secuencia y alcance.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 × 1.0 tiene longitud total 58 mm, broca 8.8 mm y rosca 14 mm. M10 × 1.5 mide 58.5 mm totales: la longitud no crece necesariamente con el diámetro. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Registre longitud de broca y punto de transición además de la rosca. Mismo hexágono y medida M pueden ocultar otra secuencia y alcance. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Distinga reposiciones cortas de herramientas largas
Indique serie y rosca al pedir paquetes, especialmente si también almacena combinados largos. Las fotos definen la presentación; la lista del pedido controla el contenido corto real.
Convierta la selección en una lista de compra clara
Seleccione la serie métrica corta por sus dimensiones reales, no solo por el nombre de catálogo.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Son UNC porque el catálogo indica ANSI?
No. La tabla indica M3 × 0.5–M10 × 1.5 métricas. Pida rosca y dimensiones reales; una etiqueta de serie no determina el perfil.
¿Qué geometría tiene el M6 corto?
58 mm totales, broca 8.8 mm, rosca 14 mm y hexágono 6.35 mm.
¿Es siempre más corta que la serie compacta?
No. En M3 mide 53.7 mm frente a 37 mm de la compacta. En M10 sucede lo contrario: 58.5 mm corta y 64 mm compacta. Compare por medida.
¿Incluye M12 la serie corta?
No figura M12 aquí. Las series larga y compacta tienen referencias propias M12 que deben revisarse aparte.
¿Cómo elijo el espesor para una broca macho?
Compare espesor con broca y transición hacia rosca dejando salida. Facilite el plano; no use el largo total como límite.
¿Qué escribir en la línea de compra corta?
Rosca/paso, longitudes total, broca y rosca, hexágono 1/4, material y cantidad. Añada espesor y embalaje a la consulta.
CONSULTA DEL PRODUCTO
Solicite el cuadro de medidas de serie corta
Envíe medidas cortas, equipo de uso y cantidad por paquete.
