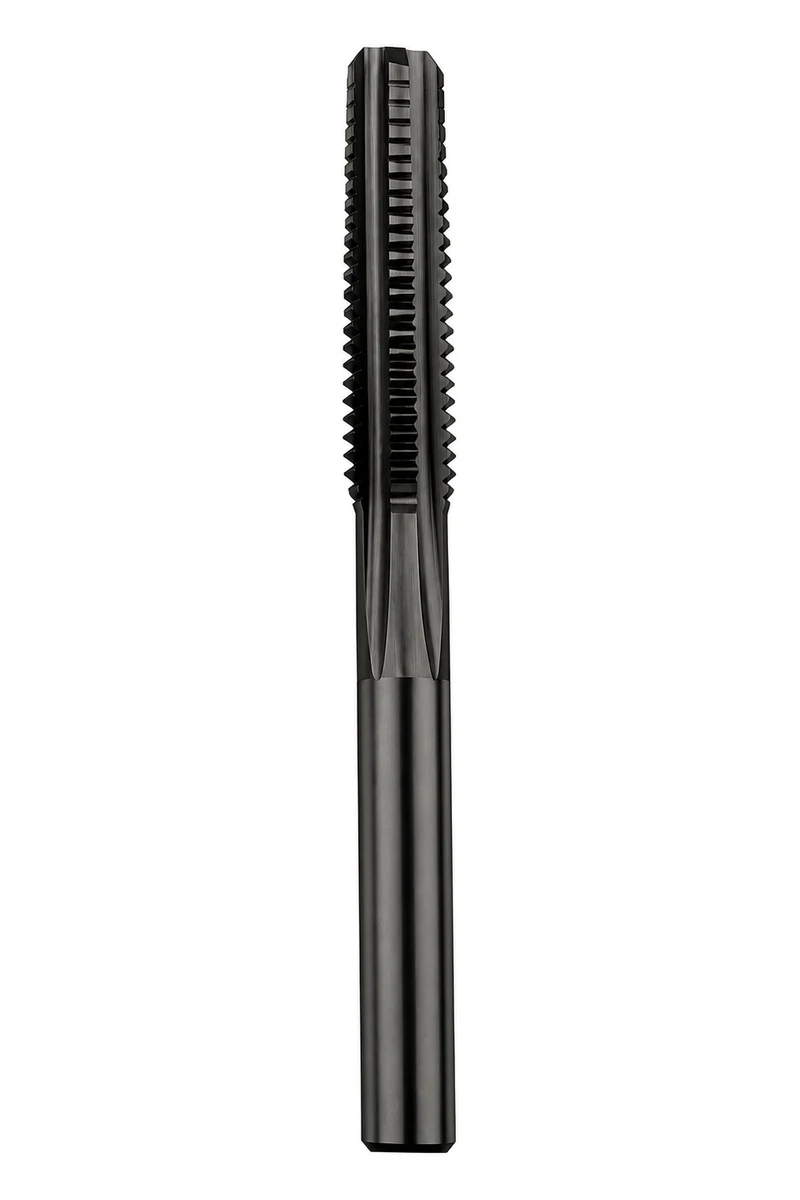

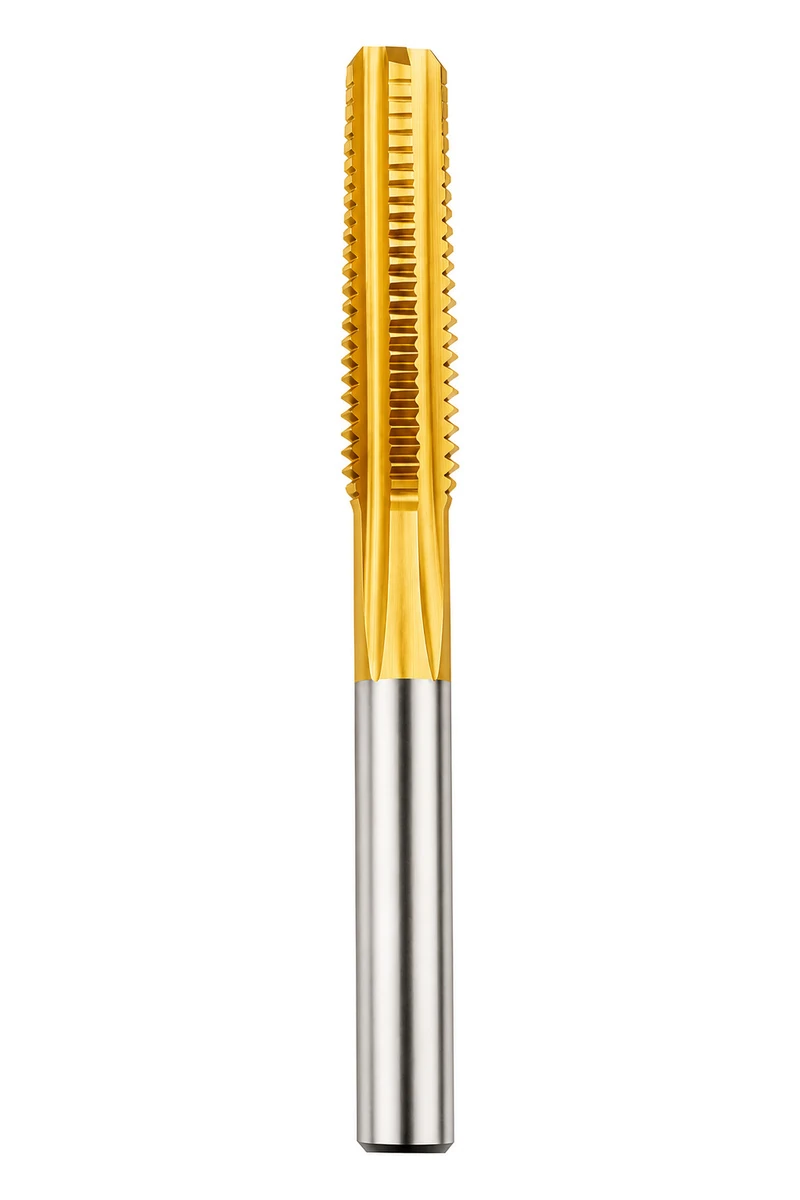

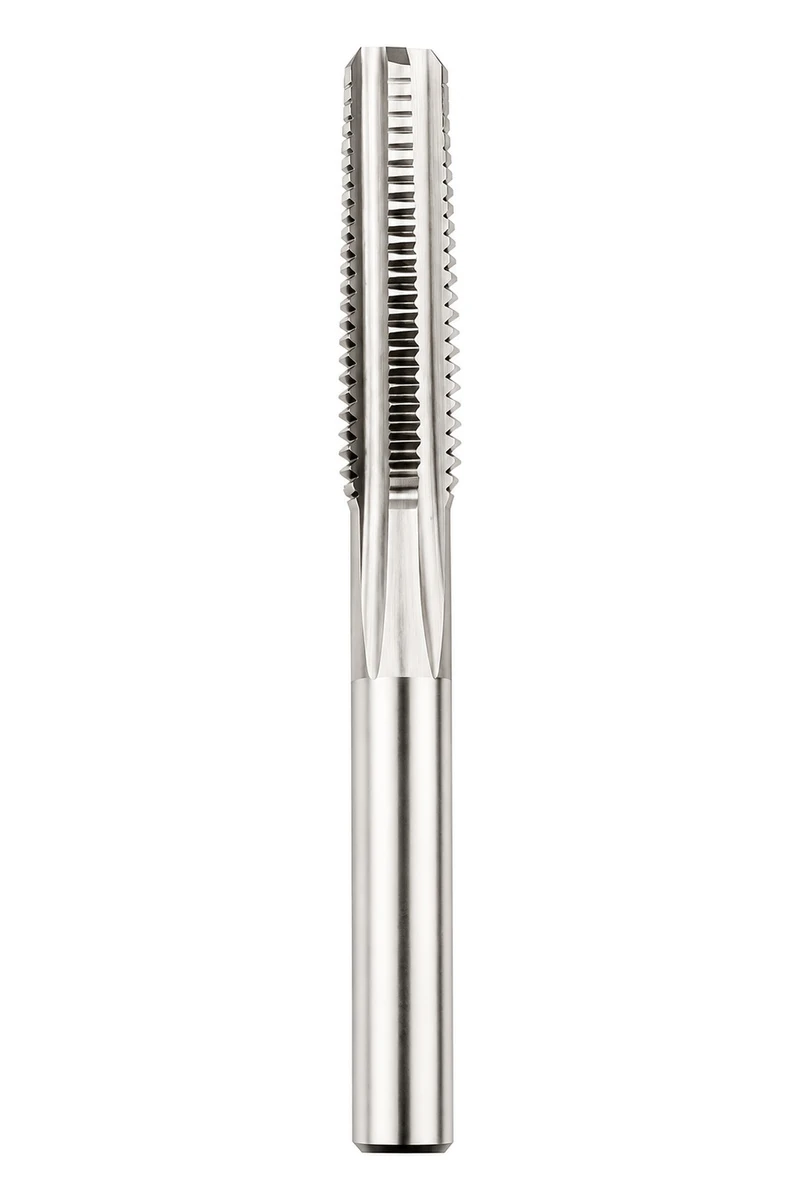

Macho HSS para tuercas de mango recto
Seleccione la geometría para tuercas junto con la interfaz de máquina y la tuerca en bruto, no solo por la medida M.
El macho HSS para tuercas de mango recto incluye 14 nominales M2–M22. Corte alargado y entrada larga la diferencian de un macho de máquina corto. La tabla indica total, zona de trabajo, diámetro de mango y referencia de agujero previo.
14 entradas métricas nominalesM2–M22 para tuercas, con total, trabajo y mango indicados.
Mango redondo rectoCompare el amarre real de la máquina; no suponga ajuste universal en automáticas.
M6: L 60 / Lc 30 / d 4.5 mmReserve la entrada larga al evaluar profundidad de rosca completa.
- HSS para roscado de tuercas.
- Zona de corte y mango alargados.
- Entrada de corte larga.
- Medidas de rosca indicadas: M2–M22.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

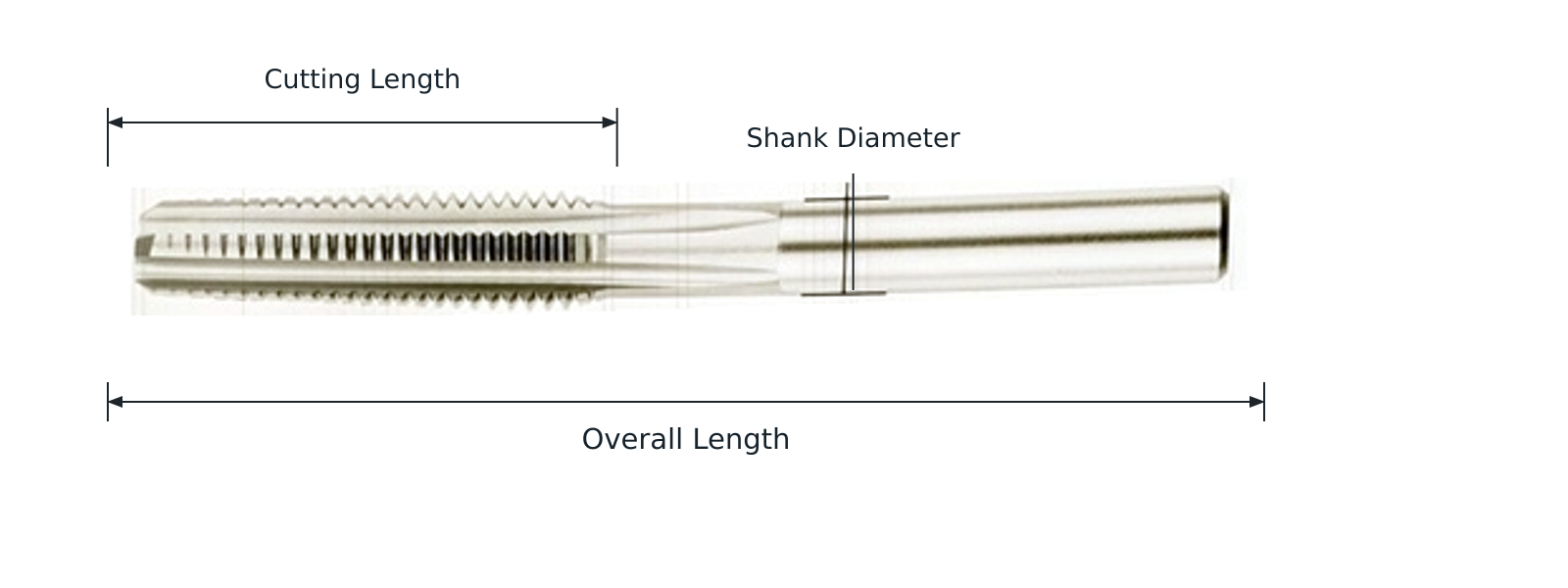

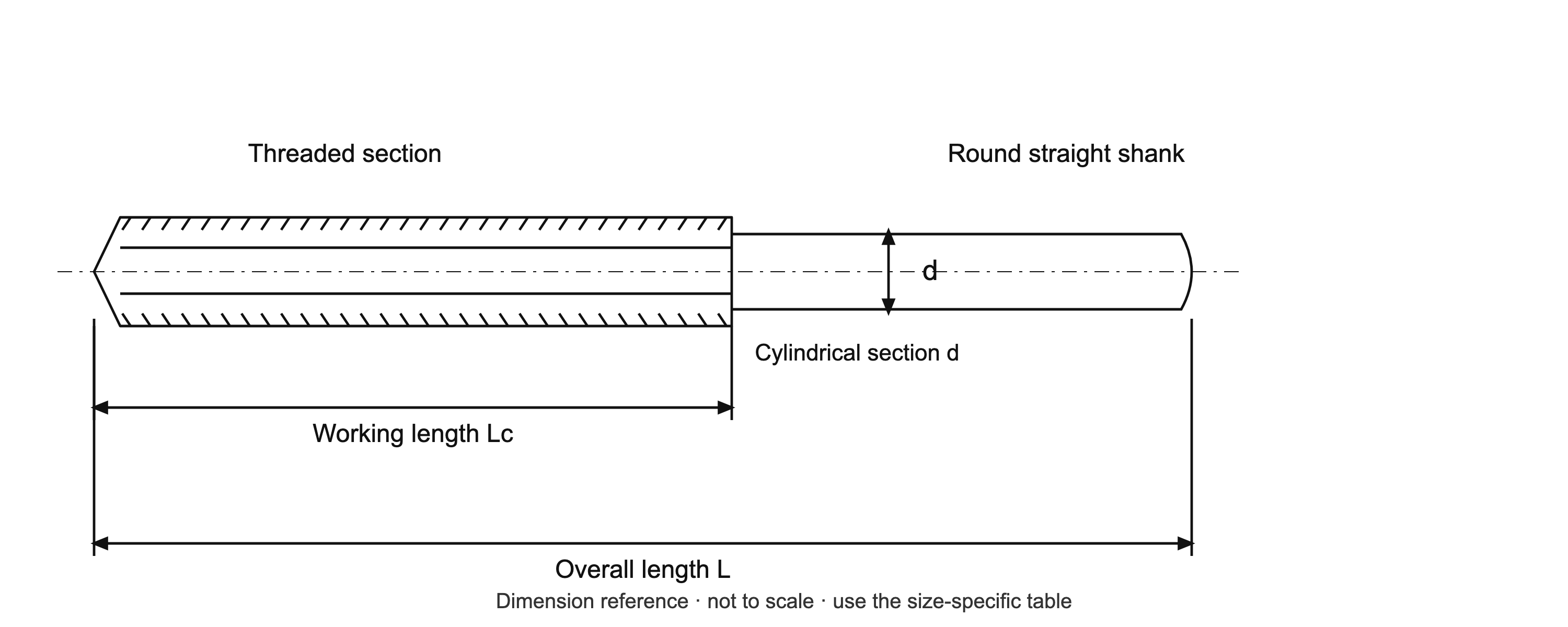

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|
| M2 | 36 | 12 | 1.4 | 1.6 |
| M2.5 | 36 | 14 | 1.8 | 2.05 |
| M3 | 40 | 15 | 2.24 | 2.5 |
| M4 | 50 | 21 | 3.15 | |
| M5 | 55 | 24 | 4 | 4.2 |
| M6 | 60 | 30 | 4.5 | 5 |
| M8 | 65 | 36 | 6.3 | 6.75 |
| M10 | 70 | 40 | 8 | 8.5 |
| M12 | 80 | 47 | 9 | |
| M14 | 90 | 54 | 11.2 | 12 |
| M16 | 95 | 58 | 12.5 | 14 |
| M18 | 110 | 62 | 14 | 15.5 |
| M20 | 110 | 62 | 16 | 17.5 |
| M22 | 110 | 62 | 18 | 19.5 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
M6 indica L 60 mm, Lc 30 mm y d 4.5 mm. Ajuste este mango recto al portamachos de tuercas y plano real del extremo, no al macho cuadrado general.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho para roscar tuercas: longitud y evacuación
Relacionar la pieza con la operación
Empiece por la tuerca en bruto, material, rosca y máquina/amarre. Revise presentación de la pieza ante la entrada larga y salida de viruta antes de elegir dimensiones.
Comprobar las condiciones de uso
Mango recto no significa compatibilidad con toda automática ni roscado continuo de tuercas apiladas. Facilite paso y amarre real de máquina.
Un mango recto no equivale a uno curvado para alimentación automática. Para aprobar una muestra de producción, defina la tuerca, el montaje, la preparación del agujero y la aceptación de rosca. El nombre de una norma en otro catálogo no añade esa ejecución al producto seleccionado.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho de roscar métrico HSS de ranura recta | Prepare el surtido métrico según el mango y el cuadradillo reales, además de la medida de rosca. |
| Macho de máquina HSS de ranura recta DIN 376 | Identifique la familia de mango reducido y conserve sus dimensiones de arrastre en el pedido. |
| Juego de dos machos HSS | En el pedido del juego métrico de dos piezas, defina las entradas de ambos miembros y la composición completa. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Compruebe tuerca y preparación de agujero antes de pedir
Macho HSS recto para tuercas con trabajo y amarre alargados.
- La entrada larga se destina a la operación de tuercas.
- En este producto, la entrada ocupa el 75% de la longitud roscada.
- Compare plano de tuerca, dimensiones y manipulación de máquina.
Esa proporción no es profundidad útil ni porcentaje de filete. Acuerde el agujero previo para la aplicación de tuercas.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS |
| Marcado de tolerancia/designación | ISO 2 / 6H |
| Marcado de entrada/chaflán | B 4–5 |
Identifique entrada larga y mango recto
Seleccione geometría de tuercas y mango para el montaje real. Compare longitud de corte, amarre y tuerca en bruto en el plano aprobado.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Elija para la tuerca y la máquina reales
El roscado de tuercas tiene requisitos propios de entrada, guía y manipulación. Empiece con plano y máquina, no sustituyendo un macho corto general. Las fotos presentan al proveedor; las dimensiones elegidas definen el presupuesto.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho HSS para tuercas de mango recto
- Rosca de tuerca y entrada requerida
- Corte, total y diámetro del mango recto
- Estado del filo y aceptación de rosca acordada
Revise entrada, corte alargado e interfaz con el montaje real. Acuerde agujero y rosca terminada antes de atribuir un resultado productivo al nominal de catálogo.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6 indica L 60 mm, Lc 30 mm y d 4.5 mm. Ajuste este mango recto al portamachos de tuercas y plano real del extremo, no al macho cuadrado general. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Revise entrada, corte alargado e interfaz con el montaje real. Acuerde agujero y rosca terminada antes de atribuir un resultado productivo al nominal de catálogo. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Proteja el corte e identifique cada medida de tuerca
Indique medida y cantidad por referencia, no agrupe largos similares en una descripción genérica. Revise con las fotos separación y apoyo de corte. Vincule la referencia final a la tuerca y máquina seleccionadas.
Convierta la selección en una lista de compra clara
Seleccione la geometría para tuercas junto con la interfaz de máquina y la tuerca en bruto, no solo por la medida M.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿En qué se diferencia de un macho de máquina general?
Esta gama tiene corte y entrada largos para seleccionar roscado de tuercas. Revise juntos herramienta e interfaz de máquina.
¿Sirve para cualquier automática de tuercas?
No hay compatibilidad universal establecida. Facilite máquina, amarre y plano de tuerca en bruto.
¿Qué dimensiones tiene el M6 para tuercas?
L 60 mm, Lc 30 mm y d 4.5 mm. La tabla no indica cuadradillo.
¿M6 define automáticamente un paso en esta tabla?
No: se indican nominales sin paso. Añada paso requerido y aceptación de rosca terminada a la consulta.
¿El corte indicado es una profundidad de rosca completa?
No. La entrada larga ocupa parte del corte; la operación requiere evaluar acoplamiento y holguras propios.
¿Qué debe mostrar el plano de compra de un macho para tuercas?
Dimensiones y material de tuerca, rosca/paso, agujero previo, alcance e interfaz de máquina. Añada cantidad, muestra de referencia y embalaje.
