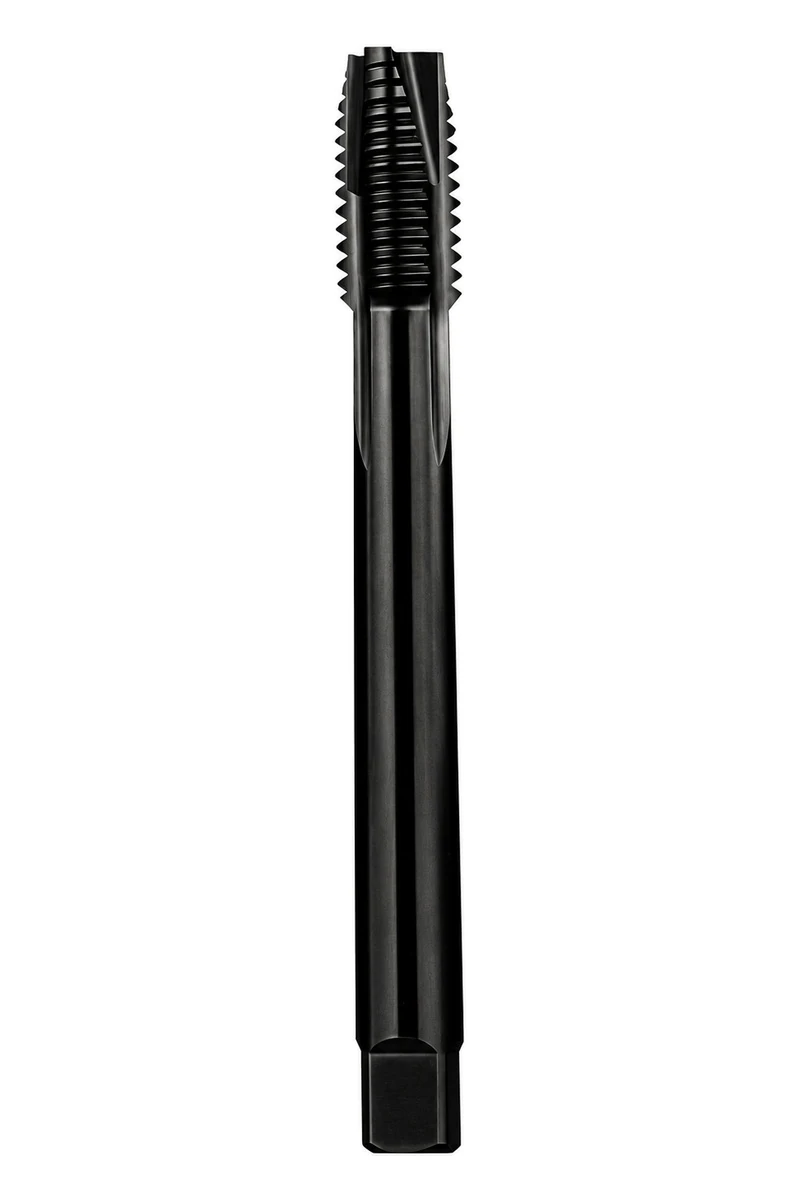

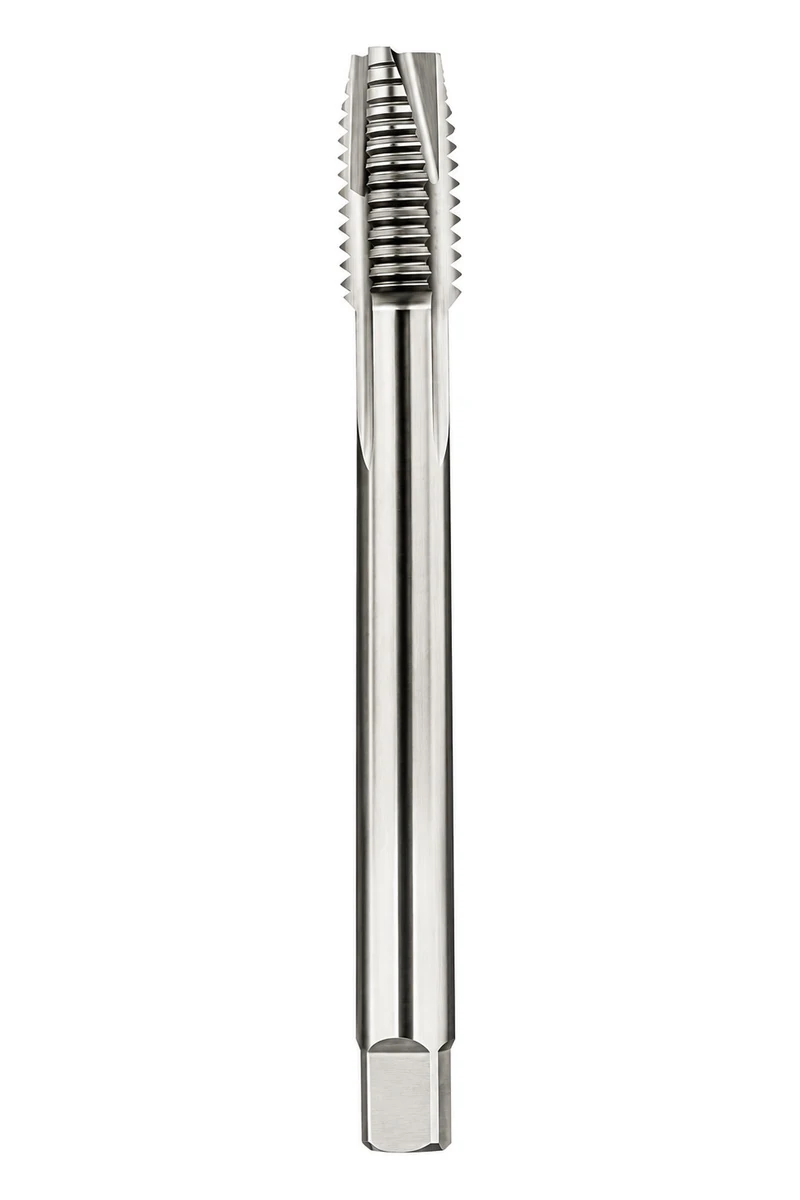

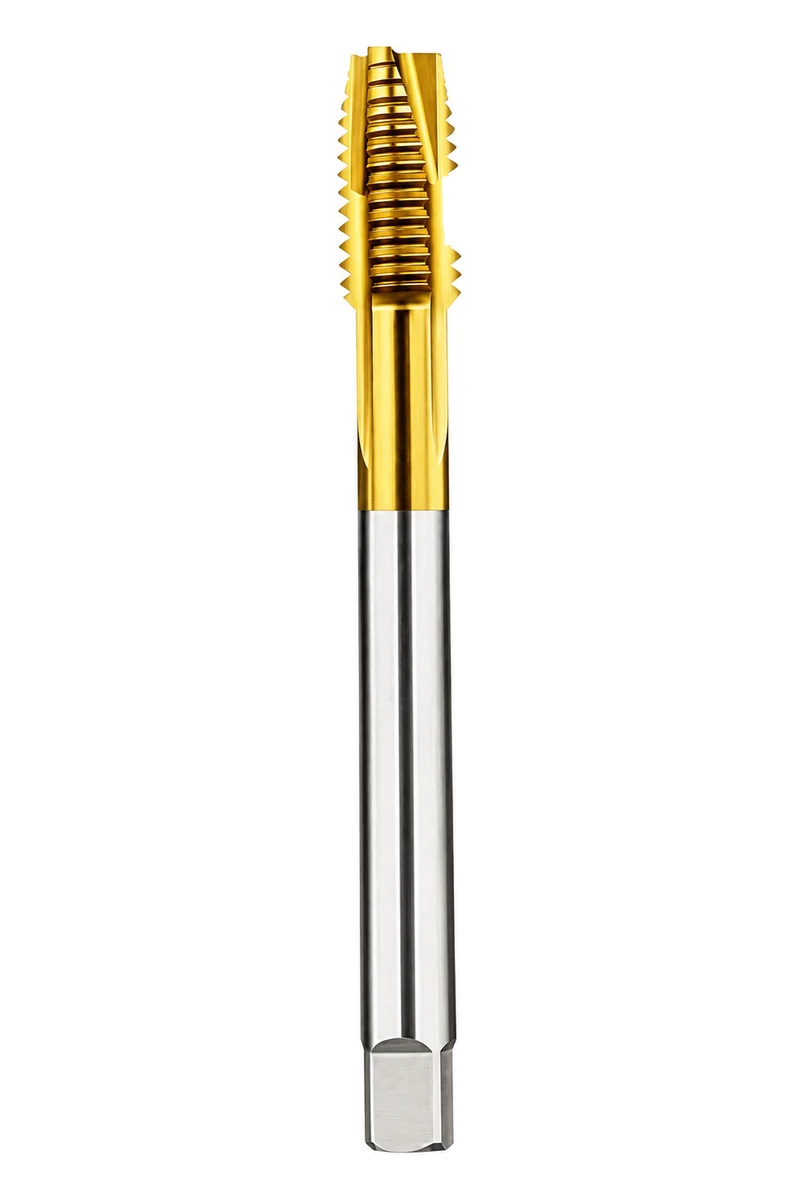

Macho de entrada corregida HSS DIN 376
En DIN 376 de entrada corregida, compruebe por separado el alcance del mango reducido y la salida de viruta.
El macho de entrada corregida HSS DIN 376 lista 18 nominales métricos M3–M24. Combina mango reducido y viruta frontal, como alternativa separada de la helicoidal reducida para distribuidores de herramientas pasantes.
Serie de entrada corregida DIN 37618 nominales M3–M24 con evacuación frontal.
Arrastre M6: d 4.5 / k 3.4 mmRevise transición reducida y acoplamiento del portamachos juntos.
M24: L 160 / Lc 36 mmLa longitud total no es profundidad de rosca completa.
- DIN 376 de entrada corregida rectificado y de mango reducido.
- Entrada corregida para roscar agujeros pasantes.
- Opciones de material HSS y HSS-Co.
- Medidas indicadas: M3–M24.
SELECCIÓN DE PRODUCTO
Medidas, dimensiones e interfaz de sujeción
Las dimensiones se expresan en milímetros, salvo las designaciones de rosca, las conexiones y el número de hilos de entrada. Interprete cada columna con el dibujo de referencia.

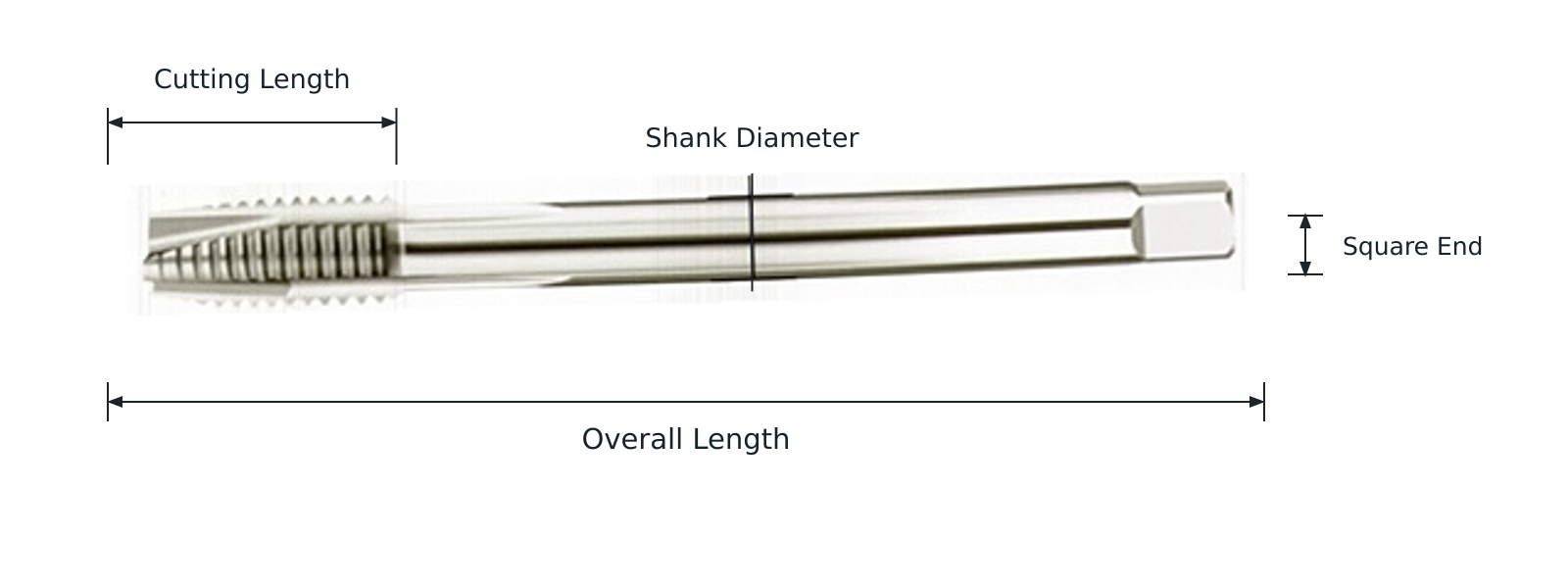

Nombres de las dimensiones y elementos del macho
- Longitud de corte/roscada (Lc)
- Diámetro del mango (d)
- Cuadradillo de arrastre (k)
- Longitud total (L)
| Rosca / designación | Longitud total L (mm) | Longitud de trabajo/corte Lc (mm) | Diámetro indicado d (mm) | Cuadradillo / arrastre k (mm) | Referencia de taladro previo (mm) |
|---|---|---|---|---|---|
| M3 | 56 | 9 | 2.2 | 2.5 | |
| M3.5 | 56 | 11 | 2.5 | 2.1 | 2.9 |
| M4 | 63 | 12 | 2.8 | 2.1 | 3.3 |
| M4.5 | 70 | 13 | 3.5 | 2.7 | 3.7 |
| M5 | 70 | 13 | 3.5 | 2.7 | 4.2 |
| M6 | 80 | 15 | 4.5 | 3.4 | 5 |
| M7 | 80 | 15 | 5.5 | 4.3 | 6 |
| M8 | 90 | 18 | 6 | 4.9 | 6.8 |
| M9 | 90 | 18 | 7 | 5.5 | 7.8 |
| M10 | 100 | 20 | 7 | 5.5 | 8.5 |
| M11 | 100 | 20 | 8 | 6.2 | 9.5 |
| M12 | 110 | 23 | 9 | 7 | 10.2 |
| M14 | 110 | 25 | 11 | 9 | 12 |
| M16 | 110 | 25 | 12 | 9 | 14 |
| M18 | 125 | 30 | 14 | 11 | 15.5 |
| M20 | 140 | 30 | 16 | 12 | 17.5 |
| M22 | 140 | 30 | 18 | 14.5 | 19.5 |
| M24 | 160 | 36 | 18 | 14.5 | 21 |
Ajuste el taladro previo al sistema de rosca, al material y al criterio de aceptación acordado.
M6: L 80 mm, Lc 15 mm, d 4.5 mm y k 3.4 mm. M24 indica L 160 mm y Lc 36 mm; ninguna longitud equivale a profundidad de rosca completa.
Envíe las medidas y dimensiones que necesita su cliente.Solicitar presupuesto →
SELECCIÓN DE PRODUCTO
Macho tipo Gun DIN 376: confirme el montaje
Relacionar la pieza con la operación
Revise salida y sujeción de forma independiente. El mango reducido afecta la envolvente; la punta necesita espacio de viruta después de la pieza.
Comprobar las condiciones de uso
No presuponga paso libre por cualquier agujero ni aptitud de viruta frontal para todos los ciegos. Especifique paso, margen de entrada y material.
Para una sustitución, la decisión depende de la geometría, el plano y la aceptación acordada, no solo de un código de catálogo. Si falta espacio tras el agujero, revise la salida de la entrada y de la viruta antes de aprobar el uso. Mantenga punta y hélice como referencias distintas en reposición.
SELECCIÓN DE PRODUCTO
Comparación con familias próximas
| Familia de producto | Diferencia que debe comprobarse |
|---|---|
| Macho de entrada corregida HSS DIN 371 | En trabajo pasante DIN 371, especifique tanto la entrada corregida como las medidas del mango. |
| Macho helicoidal HSS DIN 376 | Mantenga el macho de mango reducido para ciegos separado de DIN 371 con igual designación de rosca. |
| Macho de máquina HSS de ranura recta DIN 376 | Identifique la familia de mango reducido y conserve sus dimensiones de arrastre en el pedido. |
Mantenga unidos la familia, la designación de rosca y la referencia dimensional. Compartir medida nominal o forma de arrastre no demuestra que dos machos sean intercambiables.
Seleccione material y geometría de viruta frontal para el trabajo
Macho DIN 376 de entrada corregida y sujeción reducida.
- Opciones HSS y HSS-Co, con construcción rectificada.
- Compruebe recorrido de viruta y salida libre.
- No confunda dimensiones de arrastre DIN 376 con DIN 371.
Facilite el plano de interfaz del portamachos al aprobar sustitución.
Marcados técnicos y especificación del material
| Sistema de rosca | Métrica (M) |
|---|---|
| Ángulo del perfil de rosca | 60° |
| Marcado de material | HSS |
| Especificación del material de la herramienta | HSS/HSS-Co |
| Marcado de tolerancia/designación | DIN / 6H |
| Marcado de entrada/chaflán | B 5–6 |
Conserve la identidad DIN 376 de entrada corregida
Identifique mango y punta en registros. Igual rosca con otro mango o ranura no es recambio equivalente. Use la fila correspondiente para cada referencia cotizada.
Mecanizado del extremo de la pieza
El extremo de la pieza dispone de apoyo en el puesto de mecanizado.
Apoyo de herramienta y disposición de muela
Se observan el apoyo de la herramienta, la muela y el refrigerante.
Alimentación y transferencia de componentes
El dispositivo muestra las piezas colocadas para su manipulación.
Sujeción junto a la muela
La herramienta está sujeta junto a la muela de trabajo bajo refrigeración.
Puesto cerrado de procesamiento de herramientas
En el cerramiento se ven herramientas y elementos de sujeción.
Manipulación indexada de componentes
La imagen muestra componentes sujetos en posiciones indexadas.
Puesto de trabajo y bandeja de recogida
Junto a la máquina hay una bandeja con componentes alargados.
Compruebe ajuste DIN 376 y salida pasante juntos
Seleccione punta con las dimensiones DIN 376 indicadas. Confirme portamachos, pieza y salida antes de sumar cantidades. Las fotos aportan contexto a una selección por medida y montaje.
Estanterías y zona de máquinas
Las estanterías permiten ver la organización de los componentes.
Máquina cerrada y panel de control
El cerramiento y los controles muestran la disposición del puesto.
Filas de máquinas y pasillo de acceso
La vista general muestra las máquinas dispuestas junto al pasillo.
Puestos de trabajo a lo largo del pasillo
Los puestos de máquina se sitúan junto a un pasillo señalizado.
Pasillo central del taller
Desde el pasillo central se aprecian las filas de máquinas.
Máquinas cerradas e instalaciones de servicio
La vista muestra los cerramientos y las instalaciones elevadas.
Acceso del operario y bandejas de componentes
Se ven operarios y bandejas junto a las máquinas.
Equipo y espacio de trabajo circundante
La vista del equipo muestra el espacio que lo rodea.
Línea de máquinas desde el pasillo
La vista desde el pasillo muestra varios puestos consecutivos.
Operarios en los puestos de máquina
Los operarios aparecen en sus puestos de trabajo.
Zona de equipos para herramientas
La fotografía muestra equipos organizados en una zona de trabajo.
Filas de máquinas y organización del taller
La vista amplia muestra la disposición de las máquinas y los accesos.
CALIDAD Y ACEPTACIÓN DE MUESTRAS
Prioridades de aceptación: Macho de entrada corregida HSS DIN 376
- Mango y cuadradillo DIN 376
- Punta de entrada corregida y estado del filo
- Longitud total y rosca completa
Revise con la muestra punta, transición reducida y arrastre. En M3, envíe planos reales de extremo y portamachos con diámetro, longitud acoplada y requisitos de giro.
Utilice estos puntos para acordar la aceptación de la muestra y del pedido.
| Aspecto a revisar | Qué debe acordarse | Riesgo de compra que se controla |
|---|---|---|
| Identificación de la rosca | Medida nominal, paso requerido y exigencia de la rosca terminada | Evitar una familia o un paso de rosca incorrectos |
| Dimensiones y sujeción | M6: L 80 mm, Lc 15 mm, d 4.5 mm y k 3.4 mm. M24 indica L 160 mm y Lc 36 mm; ninguna longitud equivale a profundidad de rosca completa. | Evitar incompatibilidad de sujeción, alcance insuficiente o sustituciones no previstas |
| Identificación de la geometría | Revise con la muestra punta, transición reducida y arrastre. En M3, envíe planos reales de extremo y portamachos con diámetro, longitud acoplada y requisitos de giro. | Evitar errores en geometría, rosca o conexión de arrastre |
| Plan de aceptación de muestras | Acordar el plano de referencia, el método de aceptación y el muestreo para la aplicación | Vincular la muestra aprobada y los pedidos repetidos con la misma referencia |
Distinga los de punta y mango reducido en almacén
Describa tanto DIN 376 como entrada corregida para separar DIN 371 de punta y DIN 376 helicoidal en recepción. Acuerde cantidades por medida y formato mediante las fotos.
Convierta la selección en una lista de compra clara
En DIN 376 de entrada corregida, compruebe por separado el alcance del mango reducido y la salida de viruta.
SELECCIÓN Y PREGUNTAS DE COMPRA
Preguntas sobre el producto
¿Qué diferencia hay entre punta y hélice DIN 376?
La punta lleva viruta al frente; la hélice, a la entrada. También cambian las longitudes activas en varias medidas.
¿Qué geometría tiene el M6 de punta DIN 376?
L 80 mm, Lc 15 mm, d 4.5 mm y k 3.4 mm. Compare interfaz completa y espacio de salida.
¿El M24 de 160 mm produce rosca de 160 mm?
No: es longitud total. La sección M24 mide 36 mm y la rosca completa requiere entrada y holguras.
¿El mango reducido sirve automáticamente para atravesar la pieza?
No. Compare mango, hombro, portamachos y agujero de pieza, junto con salida de viruta y recorrido disponible.
¿Cómo debe especificarse la sujeción de M3?
Incluya los planos del extremo real y del portaherramientas. Ajuste diámetro de amarre y acoplamiento al M3 elegido, sin copiar dimensiones de otra medida o serie.
¿Cómo redactar una reposición DIN 376 de punta?
Punta, medida/paso exactos, L/Lc/d/k, material y referencia aprobada. Añada espesor, salida, cantidades y embalaje.
CONSULTA DEL PRODUCTO
Envíe sus requisitos de punta DIN 376
Indique medidas DIN 376, sujeción y espacio de salida del pedido.
